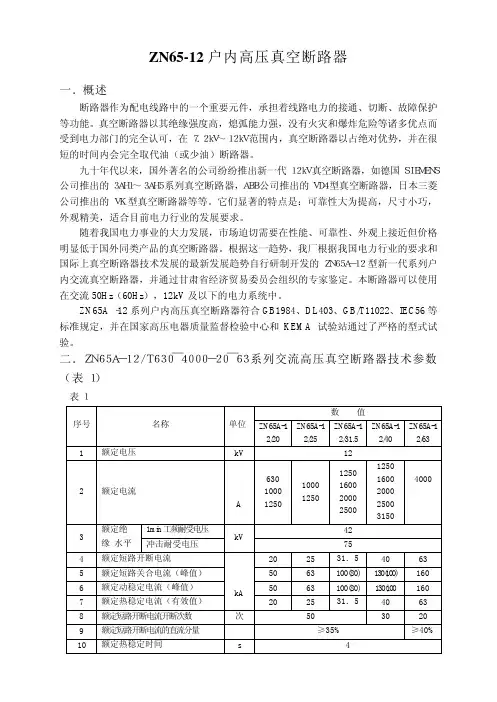

ZN65-12户内高压真空断路器

一．　概述　

断路器作为配电线路中的一个重要元件，承担着线路电力的接通、切断、故障保护

等功能。真空断路器以其绝缘强度高，熄弧能力强，没有火灾和爆炸危险等诸多优点而

受到电力部门的完全认可，在７．２ｋＶ～１２ｋＶ范围内，真空断路器以占绝对优势，并在很

短的时间内会完全取代油（或少油）断路器。

九十年代以来，国外著名的公司纷纷推出新一代１２ｋＶ真空断路器，如德国ＳＩＥＭＥＮＳ

公司推出的３ＡＨ１～３ＡＨ５系列真空断路器，ＡＢＢ公司推出的ＶＤ４型真空断路器，日本三菱

公司推出的ＶＫ型真空断路器等等。它们显著的特点是：可靠性大为提高，尺寸小巧，

外观精美，适合目前电力行业的发展要求。　

随着我国电力事业的大力发展，市场迫切需要在性能、可靠性、外观上接近但价格

明显低于国外同类产品的真空断路器。根据这一趋势，我厂根据我国电力行业的要求和

国际上真空断路器技术发展的最新发展趋势自行研制开发的ＺＮ６５Ａ－１２型新一代系列户

内交流真空断路器，并通过甘肃省经济贸易委员会组织的专家鉴定。本断路器可以使用

在交流50Hz（60Hz），12kV及以下的电力系统中。

ZN65A –12系列户内高压真空断路器符合GB1984、DL403、GB/T11022、IEC56等

标准规定，并在国家高压电器质量监督检验中心和KEMA试验站通过了严格的型式试

验。　

二．　ＺＮ６５Ａ－１２／Ｔ６３０￣４０００－２０￣６３系列交流高压真空断路器技术参数

（表１）　

表１　数 值 序号 名称 单位 ZN65A-12/20 ZN65A-12/25 ZN65A-12/31.5 ZN65A-12/40 ZN65A-12/63 1 额定电压 kV 12

2 额定电流 A 630 1000 1250 1000 1250 1250 1600 2000 2500 1250 1600 2000 2500 3150 4000

1min工频耐受电压 42 3 额定绝 缘 水平 冲击耐受电压 kV 75 4 额定短路开断电流 20 25 31．5 40 63 5 额定短路关合电流（峰值） 50 63 100(80) 130(100) 160 6 额定动稳定电流（峰值） 50 63 100(80) 130(100 160 7 额定热稳定电流（有效值） kA 20 25 31．5 40 63 8 额定短路开断电流开断次数 次 50 30 20 9 额定短路开断电流的直流分量 ≥35% ≥40% 10 额定热稳定时间 s 4 数 值 序号 名称 单位 ZN65A-12/20 ZN65A-12/25 ZN65A-12/31.5 ZN65A-12/40 ZN65A-12/63 11 额定操作顺序 ★ ☆ 12 机械寿命 次 20000 10000 13 额定单个电容器组开断电流 630 14 额定背对背电容器组开断电流 A 400 15 额定及最高电压下的分闸时间 ms 45±10 16 最低操作电压分闸时间 ms 60±10 17 额定及最高电压下的合闸时间 ms 50±10 45±10 注：(1) ★ 分-0.3s-合分-180s-合分 ☆ 分-180s-合分-180s-合分

吸真空破真空原理

吸真空破真空原理

在现代工业中，吸真空破真空技术被广泛应用于许多领域，如医疗、航空、化工、铸造等。那么，对于这项技术，我们应该了解它的原理。本文将从以下几个方面进行阐述。

一、什么是真空？

在物理学中，真空是指空气或其他气体的压力非常低的状态。一般来说，大气压是1大气压（atm），等于101325帕斯卡（PA）。当压强小于1/760 atm时，我们通常称其为空气低压，也就是真空状态。

二、吸真空原理

吸真空是通过一台真空泵将容器中的气体抽出，使其内部形成低于大气压的真空状况。减小容器内部气体压力的做法，可以促进某些过程的完成，如蒸馏、沉淀等。吸真空的原理是，通过真空泵抽出容器内部的空气，造成负压，形成真空状态。

真空泵是实现吸真空的关键设备。它的原理是通过机械、物理或化学手段将气体抽出，从而使系统内部压力低于大气压，形成真空状态。真空泵的种类繁多，包括离心泵、扩散泵、涡流泵等。

三、破真空原理

破真空是指通过对容器内部施加压力，快速破坏真空状态，使其恢复到大气压状态。这种方法主要应用于加速某些过程中物质的扩散和传递。破真空的原理是，在容器内部施加正压力，使内部的压强超过大气压，空气将从容器内部向外部压缩。破真空的方法多种多样，如涡轮冲压、电弧冲击等。

四、吸真空破真空的应用

在生产和科学研究中，吸真空破真空技术被广泛应用。例如，在光电子器件制造过程中，需要采用真空蒸镀、真空热处理等方法，从而保证镀层质量或材料的稳定性。同时，在医疗领域，吸真空破真空被用于体内器官和肿瘤的治疗等。 在化工和工业制造中，真空被用于制备高纯度金属、非金属材料等。在航空航天领域，真空被用于制造推进装置、保证空气栅的良好气流环境等。

总结

吸真空破真空技术是现代工业中不可或缺的技术手段。从原理上讲，这项技术利用真空泵实现负压或正压，使系统内部气压恢复到大气压状态。它的应用范围非常广泛，覆盖了多个领域。了解这项技术的原理，可更好地应用于实际生产和科学研究中。

破真空的作用

破真空的作用主要是控制真空管路中的气体流动，主要有以下方面：

1. 控制流量：通过打开或关闭阀门，实现气体流量的控制。

2. 稳定真空度：通过控制气体流量，保持真空度的稳定，避免因气体流量变化而导致的真空度波动。

3. 防止气体污染：在一些特殊的工艺应用中，管路中不能进入空气污染物，否则会影响整个工艺的正常运行。破真空阀可以选择性的允许或者限制气体的进出，以实现对气体污染的防止。

4. 保护系统安全：破真空阀可以防止系统中的气体或固体物料进入环境中，减少对环境的污染，同时也可以调节系统内部的压力，满足生产需求。

破真空阀广泛应用于各个行业，如半导体工业、医学行业、食品加工工业等，是一项十分重要的安全装置。随着科技的不断进步，破真空阀的性能和效果也在不断提高，为工业生产的安全和稳定提供了可靠的保障。

基础知识

1、真空的概念

“真空”一词来自拉丁语“vacuum”，原意为“虚无”、“空的”。

真空是指在给定空间内低于环境大气压力的气体状态，即该空间内的气体分子密度低于该地区大气压力的气体分子密度，并不是没有物质的空间。水环真空泵应用于低真空（105—103 Pa）领域

2、真空的测量单位

在真空技术中，表示处于真空状态下气体稀薄程度的量称为真空度，可用压力、分子数密度、平均自由程和形成一个单分子层的时间常数等来表征，但通常用气体的压力（剩余压力）值来表示。气体压力越低，表示真空度越高；反之，压力越高，真空度越低。

法定的压力计量单位为帕［帕斯卡］，符号为Pa

1Pa=1N.m-2 此外，还可用真空度的百分数作测量单位。

δ——真空度百分数（%） P——绝对压力（Pa） Pb-P

表示真空压力表读数，表压力（用Pe表示） 真空度百分数δ（%）与压力P对照表

3、单位换算

1atm（标准大气压）=1013.25hPa（百帕）

1mmHg（毫米汞柱）=1Torr（托）=1.333 hPa（百帕） 1bar（巴）=1000 hPa（百帕）

1mbar（毫巴）=1 hPa（百帕）

１inHg（英寸汞柱）=25.4mmHg（毫米汞柱）=33.8 hPa（百帕）

4、相关术语

◇气量——水环真空泵的气量是指入口在给定真空度下，出口为大气压1013.25hPa时，单位时间通过泵人口的吸入状态下的气体容积，m3/min或m3/h 。

◇最大气量——水环真空泵的最大气量是指气量曲线上的气量最大值，m3/min或m3/h。

◇真空度（或称作压力）——水环真空泵的真空泵是指入口处在真空状态下气体的稀薄程度，以绝对压力表示，Pa、hPa、kPa。

◇极限真空度（或称作极限压力）——水环真空泵的极限真空度是指入口处气量为零时的真空度，Pa、hPa、kPa。
