透视学考查大纲

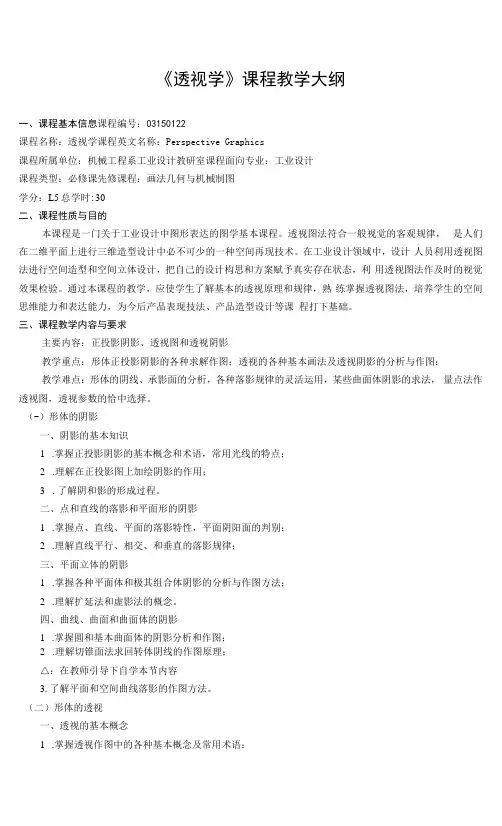

《透视学》课程教学大纲

一、课程基本信息课程编号：03150122

课程名称：透视学课程英文名称：Perspective Graphics

课程所属单位：机械工程系工业设计教研室课程面向专业：工业设计

课程类型：必修课先修课程：画法几何与机械制图

学分：L5总学时:30

二、课程性质与目的

本课程是一门关于工业设计中图形表达的图学基本课程。透视图法符合一般视觉的客观规律， 是人们在二维平面上进行三维造型设计中必不可少的一种空间再现技术。在工业设计领域中，设计 人员利用透视图法进行空间造型和空间立体设计，把自己的设计构思和方案赋予真实存在状态，利 用透视图法作及时的视觉效果检验。通过本课程的教学，应使学生了解基本的透视原理和规律，熟 练掌握透视图法，培养学生的空间思维能力和表达能力，为今后产品表现技法、产品造型设计等课 程打下基础。

三、课程教学内容与要求

主要内容：正投影阴影、透视图和透视阴影

教学重点：形体正投影阴影的各种求解作图；透视的各种基本画法及透视阴影的分析与作图：

教学难点：形体的阴线、承影面的分析，各种落影规律的灵活运用，某些曲面体阴影的求法， 量点法作透视图，透视参数的恰中选择。

（-）形体的阴影

一、阴影的基本知识

1 .掌握正投影阴影的基本概念和术语，常用光线的特点；

2 .理解在正投影图上加绘阴影的作用；

3 . 了解阴和影的形成过程。

二、点和直线的落影和平面形的阴影

1 .掌握点、直线、平面的落影特性，平面阴阳面的判别；

2 .理解直线平行、相交、和垂直的落影规律；

三、平面立体的阴影

1 .掌握各种平面体和极其组合体阴影的分析与作图方法；

2 .理解扩延法和虚影法的概念。

四、曲线、曲面和曲面体的阴影

1 .掌握圆和基本曲面体的阴影分析和作图；

2 .理解切锥面法求回转体阴线的作图原理；

△：在教师引导下自学本节内容

3. 了解平面和空间曲线落影的作图方法。

（二）形体的透视

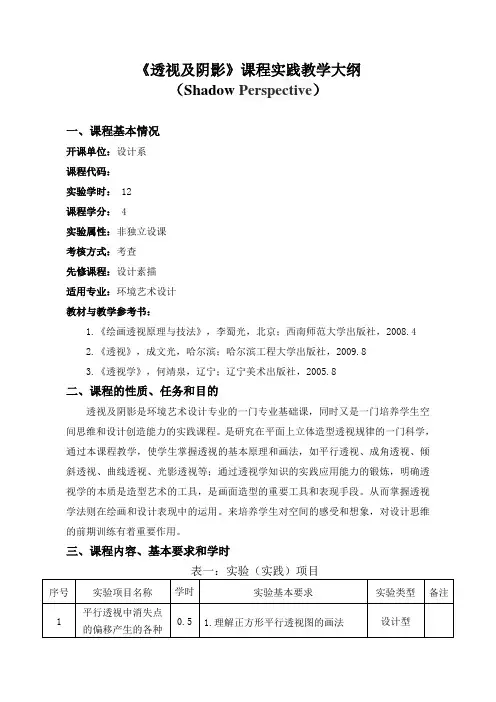

《透视及阴影》课程实践教学大纲

（Shadow Perspective）

一、课程基本情况

开课单位：设计系

课程代码：

实验学时： 12

课程学分： 4

实验属性：非独立设课

考核方式：考查

先修课程：设计素描

适用专业：环境艺术设计

教材与教学参考书：

1.《绘画透视原理与技法》，李蜀光，北京；西南师范大学出版社，2008.4

2.《透视》，成文光，哈尔滨；哈尔滨工程大学出版社，2009.8

3.《透视学》，何靖泉，辽宁；辽宁美术出版社，2005.8

二、课程的性质、任务和目的

透视及阴影是环境艺术设计专业的一门专业基础课，同时又是一门培养学生空间思维和设计创造能力的实践课程。是研究在平面上立体造型透视规律的一门科学，通过本课程教学，使学生掌握透视的基本原理和画法，如平行透视、成角透视、倾斜透视、曲线透视、光影透视等；通过透视学知识的实践应用能力的锻炼，明确透视学的本质是造型艺术的工具，是画面造型的重要工具和表现手段。从而掌握透视学法则在绘画和设计表现中的运用。来培养学生对空间的感受和想象，对设计思维的前期训练有着重要作用。

三、课程内容、基本要求和学时

表一：实验（实践）项目

序号 实验项目名称 学时 实验基本要求 实验类型 备注

1 平行透视中消失点的偏移产生的各种0.5 1.理解正方形平行透视图的画法 设计型

变化、消失点和灭点的变化练习 2.理解正立方体平行透视图的画法

3.理解长方体的平行透视图的画法

2 客厅平行透视图 2 1.用平行透视设计构图画面

2.客厅面积20—28平方米

3.客厅高度设定为3米

4.家具简单布置，简要绿化

5.家具在整体构图中比例适当 设计型

3 餐厅平行透视图 2 1.用平行透视设计构图画面

2.餐厅面积6—12平方米

3.餐厅高度设定为3米 设计型

4 成角透视图的作法练习 0.5 1.理解正方体成角透视图的画法 设计型

5 书房成角透视图 2 1.用成角透视设计构图画面

《绘画透视学》教学大纲

一、 教学内容

第一章 概述

1 西方透视学发展简述

2透视学的常用术语和基本原理

第二章 平行透视

1 平行透视概念

2平行透视作图法

3平行透视中常见的一些毛病

4平面作品欣赏

第三章 成角透视

1 成角透视概念

2成角透视作图法

3三维空间成角透视图欣赏

第四章 倾斜透视

1斜面透视

2斜面灭线

3方形物的仰、俯视

4空间倾斜透视图欣赏

第五章 人物透视

1 单个人物透视

2组合人物透视

3 作品欣赏

第六章 曲线透视

1圆的透视

2圆的透视运用

3建筑中的尖形曲线透视

4椭圆的透视与应用

5作品欣赏

第七章 阴影透视

1阳光阴影

2灯光阴影

第八章 反影透视

1水面反影透视

2镜面反影透视

二、学时分配

本课程总的教学时数为40学时，其中理论教学为12学时，训练教学为28学时。

教学内容 学时数 训练 网上课堂

概述 1

平行透视 1 4

成角透视 2 4

倾斜透视 2 4

人物透视 2 4

曲线透视 2 4

阴影透视 1 4

反影透视 1 4

总学时 12 28

《绘画透视学》教学大纲说明

一、本课程的性质、作用和任务

《绘画透视学》是从造型艺术的需要出发，研究在平面上立体造型透视规律的一门科学，是美术专业必修的基础理论课程。本课程是工业设计专业的一门基础课，其任务是通过本课程的学习，掌握阴影与透视图绘制的原理与方法。重点掌握点、线、面、体的阴影的绘制，熟练掌握物体的两点透视图的绘制方法。了解物体一点透视的绘制方法，了解轴测图的正等测、正二测、斜二测及其阴影的画法，掌握各种透视图阴影的绘制方法。初步具备工业产品开发设计的构图设计能力。通过本课程学习，使学生掌握透视的基本原理和画法，并把它运用于习作和创作中，并运用平面的轮廓形状和景物的空间立体感，使学生在写生与创作中学会正确观察与分析被画对象本身的组合及透视现象，以期达到一种有目的的实践，从而对自然界中的人和景物复杂的透视现象作较准确的处理，避免一种束手无策的状况，最终使这种现象透视规律如同（语法）一样，自然地溶化到学生的绘画（语言）中，在创作和写生中达到运用自如的程度。以适应中等学校美术教学工作的需要。

第 1 页/ 共 6 页 《透视学》课程教学大纲

课程名称：透视学 课程类别：专业必修课

适用专业：环境设计 考核方式：考试

总学时、学分： 40 学时 2 学分 其中实践学时： 12 学时

一、课程教学目的

本课程为环境艺术设计专业必修课程。本课程是在二维平面上研究如何把看到的物象投影成形的原理法则的科学。通过本课程教学，使学生了解透视的基本原理和法则，掌握基本的透视画法，理解透视形变化的规律，在绘画和设计实践中，能有效地观察和分析物体的形象，准确而艺术地表现物象，表达其创作和设计意图，并能适应艺术教育工作的需要。

二、课程教学要求

课程教学要求：

1、讲授要由浅入深、循序渐进、通俗易懂。

2、 尽可能利用模型、挂图、幻灯、录像等进行教学，使学生对抽象的透视原理有形象化的认识，培养学生的空间想象能力。

3、把透视理论的学习与绘画、设计实践结合起来。结合讲授内容和专业特点，安排写生、作图、设计等作业。帮助学生解决在专业学习中遇到的实际问题。

4、本课程以课堂讲授和练习为主。可配合教学进行一些专题讲座和学术讨论活动。

三、先修课程 第 2 页/ 共 6 页 结构素描、建筑速写

四、课程教学重、难点

重点：掌握透视的原理与表现方法，能够熟练掌握和运用平行透视、成角透视、斜面透视、倾斜透视和曲线透视的画法。

难点：能够运用设计专业特点和各种工具进行不同场景不同形式的表现。

五、课程教学方法与教学手段

教学方法的原则性建议 任课教师根据此大纲制定教学教案，教案必须包含大纲的所有的教学内容，两个阶段应根据专业方向设置相应的教学内容和教学方法。课题练习应围绕透视学主题，考虑使用多媒体进行教学和范例的欣赏，安排作业练习，由于课堂时间有限，作业练习主要由课下练习为主。对基础较差的学生可额外安排透视临摹和写生课时。
