第一节 指针式万用表的结构、组成与特征

1、万用表的结构特征

MF47型万用表采用高灵敏度的磁电系整流式表头，造型大方，设计紧凑，结构牢固，携带方便，零部件均选用优良材料及工艺处理，具有良好的电气性能和机械强度。其特点为： 测量机构采用高灵敏度表头，性能稳定； 线路部分保证可靠、耐磨、维修方便；

测量机构采用硅二极管保护，保证过载时不损坏表头，并且线路设有0.5A保险丝以防止误用时烧坏电路； 设计上考虑了湿度和频率补偿；

低电阻档选用2＃干电池，容量大、寿命长； 配合高压按着，可测量电视机内25kV以下高压； 配有晶体管静态直流放大系数检测装置；

表盘标度尺刻度线与档位开关旋钮指示盘均为红、绿、黑三色，分别按交流红色，晶体管绿色，其余黑色对应制成，共有七条专用刻度线，刻度分开，便于读数；配有反光铝膜，消除视差，提高了读数精度。 除交直流2500V和直流5A分别有单独的插座外，其余只须转动一个选择开关，使用方便； 装有提把，不仅便于携带，而且可在必要时作倾斜支撑，便于读数。 4.2 指针式万用表的组成

指针式万用表的型式很多，但基本结构是类似的。指针式万用表的结构主要由表头、档位转换开关、测量线路板、面板等组成（见下图）。

指针式万用表的组成

表头是万用表的测量显视装置，南京电子仪表厂提供的指针式万用表采用控制显示面板＋表头一体化结构；档位开关用来选择被测电量的种类和量程；测量线路板将不同性质和大小的被测电量转换为表头所能接受的直流电流。万用表可以测量直流电流、直流电压、交流电压和电阻等多种电量。当转换开关拨到直流电流档，可分别与5个接触点接通，用于测量500mA、50mA、5mA和500μA、50μA量程的直流电流。同样，当转换开关拨到欧姆档，可分别测量×1Ω、×10Ω、×100Ω、×1kΩ、×10kΩ量程的电阻；当转换开关拨到直流电压档，可分别测量0.25V、1V、2.5V、10V、50V、250V、500V、1000V量程的直流电压；当转换开关拨到交流电压档，可分别测量10V、50V、250V、500V、1000V量程的交流电压。

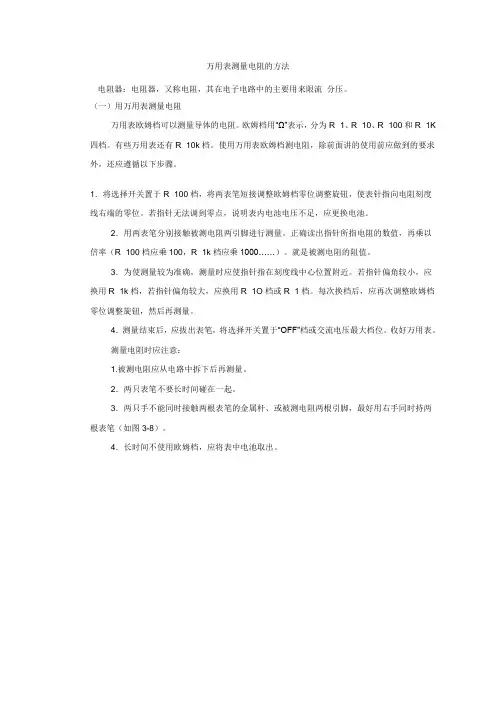

万用表测量电阻的方法

电阻器：电阻器，又称电阻，其在电子电路中的主要用来限流 分压。

（一）用万用表测量电阻

万用表欧姆档可以测量导体的电阻。欧姆档用“Ω”表示，分为R×1、R×10、R×100和R×1K四档。有些万用表还有R×10k档。使用万用表欧姆档测电阻，除前面讲的使用前应做到的要求外，还应遵循以下步骤。

1．将选择开关置于R×100档，将两表笔短接调整欧姆档零位调整旋钮，使表针指向电阻刻度线右端的零位。若指针无法调到零点，说明表内电池电压不足，应更换电池。

2．用两表笔分别接触被测电阻两引脚进行测量。正确读出指针所指电阻的数值，再乘以倍率（R×100档应乘100，R×1k档应乘1000……）。就是被测电阻的阻值。

3．为使测量较为准确，测量时应使指针指在刻度线中心位置附近。若指针偏角较小，应换用R×1k档，若指针偏角较大，应换用R×1O档或R×1档。每次换档后，应再次调整欧姆档零位调整旋钮，然后再测量。

4．测量结束后，应拔出表笔，将选择开关置于“OFF”档或交流电压最大档位。收好万用表。

测量电阻时应注意：

1.被测电阻应从电路中拆下后再测量。

2．两只表笔不要长时间碰在一起。

3．两只手不能同时接触两根表笔的金属杆、或被测电阻两根引脚，最好用右手同时持两根表笔（如图3-8）。

4．长时间不使用欧姆档，应将表中电池取出。

三相电万用表测量方法

1. 引言

三相电是指由三个正弦波形成的交流电系统。在工业和商业领域中，三相电广泛应用于供电和设备运行。为了测量和监测三相电的各种参数，我们可以使用万用表进行测量。本文将介绍三相电的基本概念，并详细说明如何使用万用表进行三相电的测量。

2. 三相电基础知识

在开始讨论如何使用万用表进行三相电测量之前，我们先来了解一些与三相电相关的基础知识。

2.1 相位角

在一个三相交流系统中，每个相位都有一个特定的角度，被称为相位角。通常以度数或弧度表示。在计算和测量中，弧度更常见。

2.2 相序

在一个三相系统中，每个相位都有一个特定的顺序，被称为相序。常见的有ABC、ACB、BAC等不同的排列方式。

2.3 线电压和线电流

在一个三相系统中，我们通常会遇到两种类型的参数：线参数和相参数。线参数是指线上（即连接负载的导线）上的电压和电流值；而相参数是指相之间的电压和电流值。

3. 三相电测量方法

现在我们来详细介绍如何使用万用表进行三相电的测量。

3.1 线电压测量

要测量三相系统中的线电压，我们需要按照以下步骤操作：

1. 将万用表选择为交流电压测量模式，并将量程调整到适当的范围。

2. 将红色测试笔连接到一个相位上的导线，将黑色测试笔连接到另一个相位上的导线。

3. 读取万用表上显示的电压值。如果需要，可以切换到不同的相位重复以上步骤，以便测量所有线电压。 3.2 相电压测量

要测量三相系统中的相电压，我们需要按照以下步骤操作：

1. 将万用表选择为交流电压测量模式，并将量程调整到适当的范围。

2. 将一根测试笔连接到一个相位上的导线，将另一根测试笔连接到地线或中性线（如果有）。

3. 读取万用表上显示的电压值。如果需要，可以切换到不同的相位重复以上步骤，以便测量所有相电压。

3.3 线电流测量

要测量三相系统中的线电流，我们需要按照以下步骤操作：

1. 将万用表选择为交流电流测量模式，并将量程调整到适当的范围。

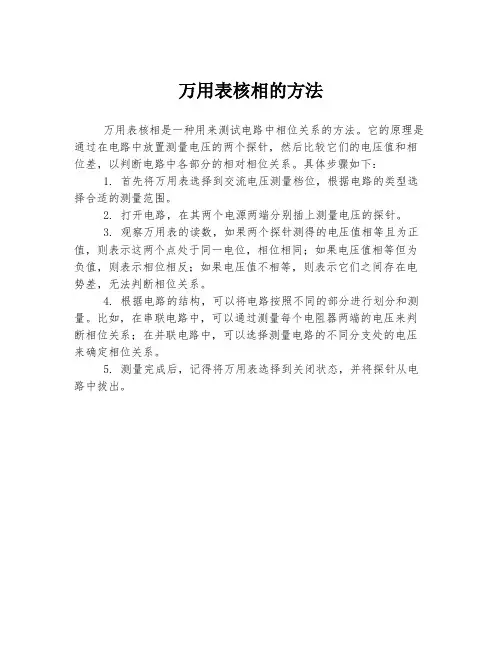

万用表核相的方法

万用表核相是一种用来测试电路中相位关系的方法。它的原理是通过在电路中放置测量电压的两个探针，然后比较它们的电压值和相位差，以判断电路中各部分的相对相位关系。具体步骤如下：

1. 首先将万用表选择到交流电压测量档位，根据电路的类型选择合适的测量范围。

2. 打开电路，在其两个电源两端分别插上测量电压的探针。

3. 观察万用表的读数，如果两个探针测得的电压值相等且为正值，则表示这两个点处于同一电位，相位相同；如果电压值相等但为负值，则表示相位相反；如果电压值不相等，则表示它们之间存在电势差，无法判断相位关系。

4. 根据电路的结构，可以将电路按照不同的部分进行划分和测量。比如，在串联电路中，可以通过测量每个电阻器两端的电压来判断相位关系；在并联电路中，可以选择测量电路的不同分支处的电压来确定相位关系。

5. 测量完成后，记得将万用表选择到关闭状态，并将探针从电路中拔出。
