软件 MSA 分析报告

1. 引言

软件 MSA (Measurement System Analysis) 是一种用于评估和分析测量系统能力的方法。在软件开发过程中，测量系统的准确性和稳定性对于有效的数据收集和分析至关重要。本报告旨在介绍软件 MSA 的基本概念和步骤，并提供一个详细的分析过程。

2. 软件 MSA 的基本概念

2.1 测量系统

在软件开发中，测量系统通常指数据采集和分析的工具、方法和算法。测量系统的准确性和可重复性是评估软件质量和性能的关键因素。

2.2 MSA 的目标

软件 MSA 的主要目标是评估测量系统的可靠性，并确定其是否适用于特定的软件开发任务。通过进行 MSA，我们可以识别和消除测量误差，提高数据收集和分析的准确性。

3. 软件 MSA 的步骤

3.1 确定测量系统的特性

在进行软件 MSA 之前，我们首先需要确定要评估的测量系统的特性。这些特性可能包括准确性、精确性、稳定性和重复性等。

3.2 收集测量数据

接下来，我们需要收集足够的测量数据来评估测量系统的性能。这些数据可以是来自实验室测试、用户反馈或生产环境中的实际数据。

3.3 分析测量数据

在这一步中，我们将对收集到的测量数据进行分析。这可以包括统计分析、图表绘制和数据可视化等方法。通过分析数据，我们可以确定测量系统的准确性和稳定性。 3.4 评估测量系统的能力

根据数据分析的结果，我们可以评估测量系统的能力。这可以通过计算测量误差、重复性和稳定性指标来实现。这些指标可以帮助我们判断测量系统是否可靠并符合预期要求。

3.5 优化测量系统

如果测量系统的能力未达到预期水平，我们可以采取一些优化措施来提高其性能。这可能包括校准仪器、改进数据收集方法或重新设计测量算法等。

4. 结论

软件 MSA 是评估和优化测量系统能力的重要方法。通过进行 MSA，我们可以确保测量系统的准确性和稳定性，从而提高数据收集和分析的可靠性。在软件开发过程中，MSA 的应用可以帮助我们获得准确的结果，并支持决策和改进。

合集下载

MSA分析报告样本

MSA分析报告样本

第 1 页，共 3 页 量具重复性和再现性数据收集表 GAGE REPEATABILITY AND REPRODUCIBILITY DATA SHEET测定日期:检测责任者:品番/品名: 量具名称: 工序位置:评估特性: 量器编号: 规格值: 21.0mΩ Max量器规格: 温 度:24.3℃湿 度:48%様品数：10 個測定次数:3 次測定人数:3 人测量单位:mΩ123456789101　A112.9819.8412.7815.5512.8512.9312.7912.8612.8912.852张文娟213.0319.8812.7815.4812.8612.9712.8012.8712.9112.883312.8819.8212.9015.3812.9612.8512.7412.8012.8813.00412.96319.84712.82015.47012.89012.91712.77712.84312.89312.910Xa=50.1500.0600.1200.1700.1100.1200.0600.0700.0300.150Ra=6 B 112.99019.84012.72015.69012.81012.92012.76012.82012.86012.8407杨亚可213.01019.85012.80015.84012.86012.98012.83012.90012.94012.9008313.06019.85012.81015.92012.91012.99012.85012.92012.93012.890913.02019.84712.77715.81712.86012.96312.81312.88012.91012.877Xb=100.0700.0100.0900.2300.1000.0700.0900.1000.0800.060Rb=11 C 112.97019.88012.70015.81012.78012.90012.74012.81012.86012.84012程凤兰213.12019.85012.82015.99012.87012.97012.81012.88012.92012.88013313.08019.84012.82015.88012.89012.98012.83012.88012.91012.8701413.05719.85712.78015.89312.84712.95012.79312.85712.89712.863Xc=150.1500.0400.1200.1800.1100.0800.0900.0700.0600.040Rc=X =Rp =R =[ Ra = 0.1040] + [ Rb =0.0900] + [ Rc =0.0940 ] ／ [ 测定人数 =3 ] =Xdiff = [ MaxX= 13.879] - [MinX=13.833平均值的极差UCLX =R = [ X =13.863] + [ A2 =1.023 ] ×[ R =0.096 ] =13.9611LCLX =R = [ X =13.863] - [ A2 =1.023 ] ×[ R =0.096 ] =13.7647UCLR = [ R =0.0960]×[ D4 =2.58 ] =0.2477LCLR = [ R =0.0960]×[ D3 =0 ] =0.0000

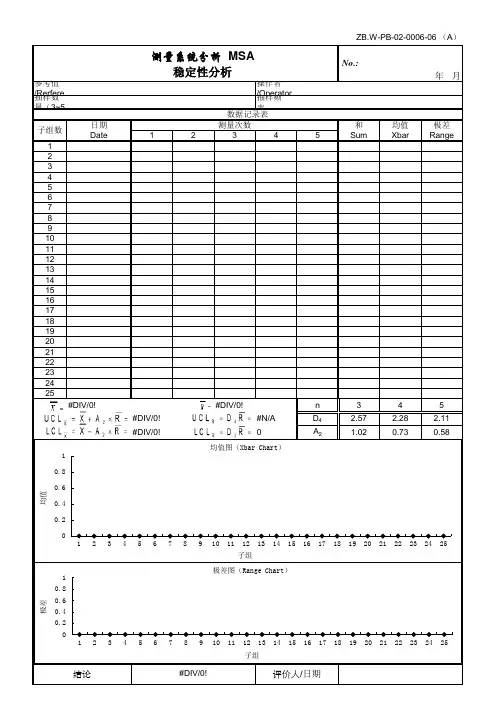

MSA 稳定性分析报告

MSA 稳定性分析报告

No.:年 月 日参考值/Rerference Value：操作者/Operator：抽样数量（3~5次）：抽样频率：1234512345678910111213141516171819202122232425#DIV/0!#DIV/0!n345#DIV/0!#N/AD42.572.282.11#DIV/0!0A21.020.730.58ZB.W-PB-02-0006-06 （A）测量系统分析 MSA稳定性分析子组数测量次数数据记录表日期Date均值Xbar极差Range和Sum

00.20.40.60.8112345678910111213141516171819202122232425均值子组均值图（Xbar Chart）

00.5112345678910111213141516171819202122232425极差子组极差图（Range Chart）XRRAXUCL2XRAXLCL2XRDUCL4RRDLCL3R

MSA测量系统分析步骤和应用

MSA测量系统分析步骤和应用

MSA测量系统分析步骤和应用

1.什么是MSA

1.1 测量系统：指被测试特性赋值的操作、程序、量具、设备、软件及操作人员的集合，是用来获得测量结果的整个过程。

1.2 量具：指任何用来获得测量结果的装置，包括用来测量合格或不合格的装置。

1.3 测量系统的分辨率：测量系统检出并如实指示被测特性中极小变化的能力（也称为分辨力）。

特别提醒：单独一个测量仪器不是测量系统，如一把卡尺、一台电子称等。

2.测量系统的作用

2.1 评估测量系统误差的大小，是否能被客户接受。

2.2 评估测量系统的稳定性，随着时间的推移，变异是否受控。

2.3 评估测量系统的偏倚值是否能被客户接受。

2.4 评估几种不同测量系统的优劣。通过MSA评估，找到测量系统改善的着力点，确定是进行人员培训，还是调整测量方法或调整仪器。

第一份X-R图显示过程正常，分辨力0.001，第二份X-R图显示过程不正常，分辨力0.01。虽然这是针对同一制程，但是为什么会有这么大的差异呢？从以上数据来看，第二份控制图的测量系统分辨力太低，导致虚发报警。因此可以推断出，做SPC的前提是MSA必须合格，虚发报警导致成本过高。

3.MSA评估的仪器和责任人员

3.1 测量系统一般由仪校人员或品质部的负责人来主导，由参与检测或试验人员来测量，以提供测量数值。不可以由品质部领导或仪校人员来测量和提供数值，需要特别注意的是：测量人员不可知道自己上次测量结果和别人测量结果，要保证盲测。MSA要识别的误差是测量人员、设备、环境、方法、标准值导致的误差，品质部领导和仪校人员一般不亲自测量产品，所以分析他们的测量数据基本没有价值。 3.2 MSA分析的范围来自控制计划所有的测量系统，包括计量性、计数性。

3.3 破坏性的测量系统现在一般不做分析，除非客户有特殊要求，如盐雾试验测量系统。

特别提醒：MSA分析的包括控制计划中所有测量系统，而不仅仅是测量特殊特性的测量系统。

MSA测量系统分析

MSA测量系统分析

河南华美新材料科技有限公司

HE NAN HUAMEI NEW MATERIALS TECHNOLOGY CO.LT.

MSA测量系

统分析程序

文件编号 HM-QB1.0-18 实施日期 2010年8月1日

制定部门 品质技术部 收文部门

版 本 第1版 第0次修改 发放编号

制定 审核 批准 ＨＭ 文件名称 MSA测量系统分析 页 次： 1 / 4

文件编号 HM-QB1.0-19 第１版 第0修改

1. 目的

为了配备并使用与要求的测量能力相一致的测量仪器，通过适当的统计技术，对测量系统的五个特性进行分析，使测量结果的不确定度已知，为准确评定产品提高质量保证。

2. 范围

适用于公司使用的所有测量仪器的重复性和再现性的测量分析。

3. 权责

3.1品质技术部负责确定过程所需要的测量仪器，并定期校准和检定，对使用的测量系统分析，对存在的异常情况及时采取纠正预防措施。

3.2综合管理部负责根据需要组织和安排测量系统技术应用的培训。

3.3生产部配合对测量仪器进行测量系统分析。

4．定义

4.1偏倚

偏倚是测量结果的观测平均值与基准值（标准值）的差值。

4.2稳定性（飘移）

稳定性是测量系统在某持续时间内测量同一基准或样品的单一特性时获得的测量值总变差。

4.3线性

线性是在量具预期的工作量程内，偏倚值的变差。

4.4重复性

重复性是由一个评价人，采用一种测量仪器，多次测量同一样品的同一特性获得的测量值的变差。

4.5再现性

再现性是由不同的评价人，采用相同的测量仪器，测量同一样品的同一特性的测量平均值的变差。

5.测量系统分析作业准备

5.1确定测量过程需要使用的测量仪器以及测量系统分析的范围。

a)控制计划有要求的工序所使用的测量仪器（目前我司只有透光率测试仪需要做测量系统分析）；

b)有SPC控制要求的过程，特别是有关键/特殊特性的产品及过程；

c)新产品、新过程；
