嘿，朋友们！今天咱们来唠唠电液伺服阀这个超酷的玩意儿。你要是搞机械或者液压方面的工作，那肯定对它不陌生。要是不太了解呢，也没关系，听我一一道来，保证你会觉得这东西特别有趣。

先来说说电液伺服阀的工作原理吧。想象一下，电液伺服阀就像是一个超级智能的交通指挥官。它有两个主要的输入信号，一个是电信号，就好比是交通指挥中心发来的指令；另一个是液压油，这就像是路上的车辆。电信号一过来，就像指挥中心下达了特定的命令，比如说要让哪条路的车流量增大或者减小。这个电信号作用在电液伺服阀内部的电磁部分。

这电磁部分就像是一个魔法棒，它能把电信号转化为机械运动。你看啊，电磁力根据电信号的大小和方向，推动一个小阀芯或者挡板之类的部件。这就好比魔法棒一挥，小木偶就开始动起来了。这个小阀芯或者挡板的移动可不得了，它直接影响着液压油的流向和流量。就像交通指挥官改变了路口的信号灯和道路的通行规则，液压油就得按照新的规则流动。

液压油通过电液伺服阀内部精心设计的通道，这些通道就像城市里规划好的道路一样，有进有出。当阀芯或者挡板改变位置的时候，液压油通往不同的出口，从而驱动外部的液压执行机构，像液压缸或者液压马达。这就像车辆根据新的交通规则到达不同的目的地，去完成各种各样的工作，比如举起一个很重的物体或者转动一个大轮子。 再说说电液伺服阀的技术参数，这可都是它的“身份证”信息呢。其中一个重要的参数就是额定流量。这额定流量就像一个人的饭量一样，告诉我们这个电液伺服阀在正常工作情况下能够允许通过多少液压油。如果超过了这个额定流量，就好比一个人吃太多撑着了，电液伺服阀可能就会出问题，工作就不正常了。

还有一个参数叫响应频率。这个怎么理解呢？就好比一个运动员的反应速度。如果响应频率高，那就意味着电液伺服阀能够快速地根据电信号做出反应，就像一个反应超快的运动员，能迅速改变液压油的流动状态。相反，如果响应频率低，那就像一个反应迟钝的人，在需要快速动作的时候就跟不上节奏了。

动圈式电液伺服阀工作原理

嘿，咱今天就来好好唠唠动圈式电液伺服阀的工作原理！

你说这动圈式电液伺服阀啊，就像是一个特别厉害的指挥官！它能精准地控制液压油的流向和流量，就好像是一个超级交通警察，指挥着来来往往的车流。

它里面有个动圈，就跟个活力满满的小马达似的。这个动圈可是很关键的部分哦！当电流通过的时候，它就开始活跃起来啦。

然后呢，还有阀芯，就像是一扇门，通过动圈的带动，能巧妙地开关，让液压油乖乖地按照要求流动。这就好比你家的水龙头，你拧开它，水就流出来了，拧得大小不同，水流量也就不一样。

想象一下，在各种机械设备里，动圈式电液伺服阀就像一个默默工作的小英雄。它要保证机器能正常运转，动作精准无误。要是它稍微出点差错，那可不得了啊，机器可能就会闹脾气，不好好工作啦！

比如说在一些大型工业设备里，它得时刻保持警惕，不能有一丝马虎。它得快速响应各种指令，及时调整液压油的流向和流量，就像一个反应迅速的运动员，随时准备冲刺。

而且哦，动圈式电液伺服阀的工作可稳定啦！不管是遇到恶劣的工作环境，还是长时间的工作压力，它都能稳稳地坚守岗位。这一点是不是特别让人佩服呢？

你看啊，这么一个小小的东西，却有着大大的能量。它能让那些庞大的机械设备乖乖听话，按照我们的要求来工作。这难道不神奇吗？

咱再想想，如果没有动圈式电液伺服阀，那很多工业生产不就乱套了吗？那些需要精确控制的机器可能就会变得笨手笨脚的，没法好好干活啦！

所以说啊，动圈式电液伺服阀真的是太重要啦！它就像一个幕后英雄，默默地为我们的生产生活贡献着力量。我们可得好好珍惜它，好好了解它的工作原理，让它更好地为我们服务呀！

总之，动圈式电液伺服阀就是这么神奇，这么厉害，这么不可或缺！

原创不易，请尊重原创，谢谢!

1

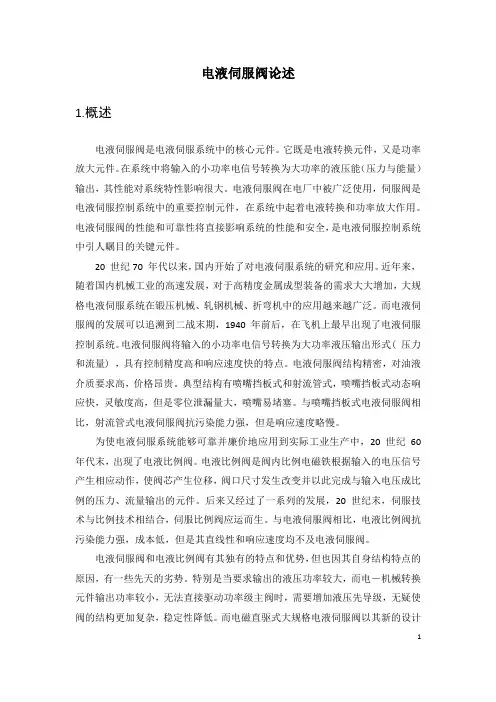

电液伺服阀论述

1.概述

电液伺服阀是电液伺服系统中的核心元件。它既是电液转换元件，又是功率放大元件。在系统中将输入的小功率电信号转换为大功率的液压能（压力与能量）输出，其性能对系统特性影响很大。电液伺服阀在电厂中被广泛使用，伺服阀是电液伺服控制系统中的重要控制元件，在系统中起着电液转换和功率放大作用。电液伺服阀的性能和可靠性将直接影响系统的性能和安全，是电液伺服控制系统中引人瞩目的关键元件。

20 世纪70 年代以来，国内开始了对电液伺服系统的研究和应用。近年来，随着国内机械工业的高速发展，对于高精度金属成型装备的需求大大增加，大规格电液伺服系统在锻压机械、轧钢机械、折弯机中的应用越来越广泛。而电液伺服阀的发展可以追溯到二战末期，1940 年前后，在飞机上最早出现了电液伺服控制系统。电液伺服阀将输入的小功率电信号转换为大功率液压输出形式( 压力和流量) ，具有控制精度高和响应速度快的特点。电液伺服阀结构精密，对油液介质要求高，价格昂贵。典型结构有喷嘴挡板式和射流管式，喷嘴挡板式动态响应快，灵敏度高，但是零位泄漏量大，喷嘴易堵塞。与喷嘴挡板式电液伺服阀相比，射流管式电液伺服阀抗污染能力强，但是响应速度略慢。

为使电液伺服系统能够可靠并廉价地应用到实际工业生产中，20 世纪60

年代末，出现了电液比例阀。电液比例阀是阀内比例电磁铁根据输入的电压信号产生相应动作，使阀芯产生位移，阀口尺寸发生改变并以此完成与输入电压成比例的压力、流量输出的元件。后来又经过了一系列的发展，20 世纪末，伺服技术与比例技术相结合，伺服比例阀应运而生。与电液伺服阀相比，电液比例阀抗污染能力强，成本低，但是其直线性和响应速度均不及电液伺服阀。

电液伺服阀和电液比例阀有其独有的特点和优势，但也因其自身结构特点的原因，有一些先天的劣势。特别是当要求输出的液压功率较大，而电－机械转换元件输出功率较小，无法直接驱动功率级主阀时，需要增加液压先导级，无疑使阀的结构更加复杂，稳定性降低。而电磁直驱式大规格电液伺服阀以其新的设计2

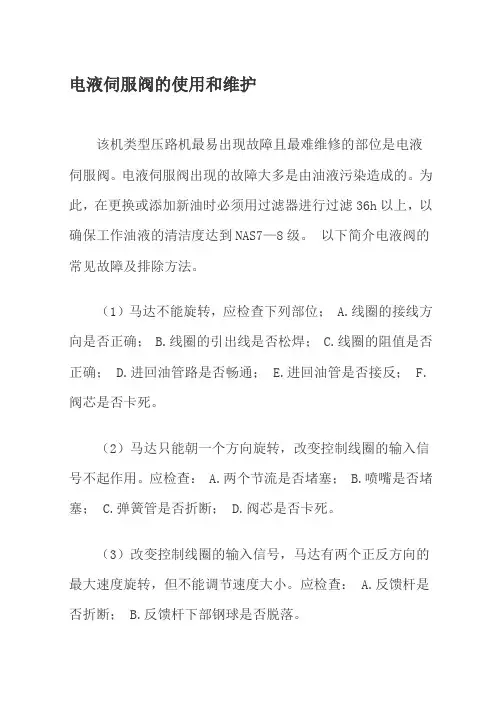

电液伺服阀的使用和维护

该机类型压路机最易出现故障且最难维修的部位是电液伺服阀。电液伺服阀出现的故障大多是由油液污染造成的。为此，在更换或添加新油时必须用过滤器进行过滤36h以上，以确保工作油液的清洁度达到NAS7—8级。 以下简介电液阀的常见故障及排除方法。

（1）马达不能旋转，应检查下列部位； A.线圈的接线方向是否正确； B.线圈的引出线是否松焊； C.线圈的阻值是否正确； D.进回油管路是否畅通； E.进回油管是否接反； F.阀芯是否卡死。

（2）马达只能朝一个方向旋转，改变控制线圈的输入信号不起作用。应检查： A.两个节流是否堵塞； B.喷嘴是否堵塞； C.弹簧管是否折断； D.阀芯是否卡死。

（3）改变控制线圈的输入信号，马达有两个正反方向的最大速度旋转，但不能调节速度大小。应检查： A.反馈杆是否折断； B.反馈杆下部钢球是否脱落。 （4）电液伺服阀漏油，应检查漏油部位； A.顶盖或信号插座漏油，查看机座论著面和弹簧管处密封圈是否老化，检查弹簧管是否破裂； B.阀体端盖漏油，检查端盖上各处密封圈是否老化或损坏； C.阀体底部漏油，应拆下伺服阀，检查阀体底部密封圈是否老化或损坏。
