电压和电流的检测方法

每一个人的成功之路或许都不尽相同，但我相信，成功都需要每一位想成功的人去努力、去奋斗，而每一条成功之路，都是充满坎坷的，只有那些坚信自己目标，不断努力、不断奋斗的人，才能取得最终的成功。 电流检测电路

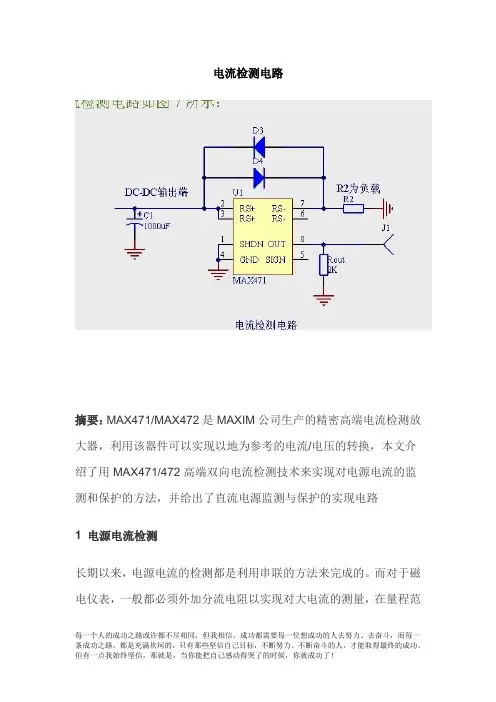

摘要：MAX471/MAX472是MAXIM公司生产的精密高端电流检测放大器，利用该器件可以实现以地为参考的电流/电压的转换，本文介绍了用MAX471/472高端双向电流检测技术来实现对电源电流的监测和保护的方法，并给出了直流电源监测与保护的实现电路

1 电源电流检测

长期以来，电源电流的检测都是利用串联的方法来完成的。而对于磁电仪表，一般都必须外加分流电阻以实现对大电流的测量，在量程范

每一个人的成功之路或许都不尽相同，但我相信，成功都需要每一位想成功的人去努力、去奋斗，而每一条成功之路，都是充满坎坷的，只有那些坚信自己目标，不断努力、不断奋斗的人，才能取得最终的成功。 围不统一时，分流电阻的选择也不标准，从而影响到测量精度。对于互逆电源，由于测量必须利用转换开并来实现，因而不能随机地跟踪测量和自动识别。

在教学和实验室使用的稳压电源中，为了能够进行电流/电压的适时测量，可用两种方法来实现。一种方法是彩 双表法显示，此法虽好，但成本较高，同时体积也较大；另一种方法是采用V/I复用转换结构，这种方法成本低，体积小，因而为大多数电源所采用，但它在测量中需要对电压/电流进行转换显示，也不方便。那么，如何对电源进行自动监测呢？笔者在使用中发现，稳压电源的电压在初始调节状态时，往往显示出空载，而在接入负载后，则需要适时显示负载电流，因此，利用负载电流作为监测信号来完成I/V的测量转换，可实现一种电量用两种方法表示，并可完成自动监测转换功能。

为了实现I/V的转换，笔者利用MAX271/MAX472集成电路优良的I/V转换特性、完善的高端双向电流灵敏放大器和内置检流电阻来实现对稳压电流电流的检测。

2 MAX471/MAX472的特点、功能

电压电流检测原理

电压电流检测是电力系统中常见的一项技术，在电路设计、电力监控和设备维护中起着重要的作用。本文将介绍电压电流检测的原理及其应用。

一、电压检测原理

在电力系统中，电压是指电路两点之间的电位差，通常用伏特（V）来表示。电压检测的原理是利用电场的作用力测量电荷之间的电位差。一般采用电压变换器（如电压互感器）将电压变换成相应的电流信号，再通过测量电流信号的大小来获取电压值。

在电压检测中，常见的方法包括直接测量和间接测量。直接测量是将待测电压通过合适的测量装置（如电压表、示波器）直接测量得到；间接测量则是通过测量与电压相关的参数（如电阻、电流）来计算得到电压值。

二、电流检测原理

电流是指在单位时间内通过导体的电荷量，通常用安培（A）来表示。电流检测的原理是利用导体中的电荷运动形成的磁场来测量电流的大小。

电流检测中常见的方法包括磁效应测量和电效应测量。磁效应测量利用电流在导体周围产生的磁场，通过磁感应定律测量磁场的大小，进而得到电流值。电效应测量则是通过电荷与电流相关的参数（如电压）来计算电流值。 三、电压电流检测的应用

1. 电力系统监测：电压电流检测在电力系统中广泛应用于对电网各节点的电压和电流进行实时监测，以确保电力系统的稳定运行。通过检测电压电流的异常变化，可以及时发现电力系统中的故障和问题，并采取相应的措施进行修复。

2. 电路设计与测试：在电路设计和测试中，电压电流检测用于验证电路的性能和工作状态。通过检测电压电流的数值，可以判断电路是否符合设计要求，并对电路参数进行调整和优化。

3. 动力电子设备控制：在动力电子设备中，电压电流检测被广泛用于控制系统的实时监测和反馈。通过检测电压电流的变化，可以实现对电子设备的精确控制，提高设备的效率和性能。

4. 电力质量分析：电压电流检测也用于电力质量分析。通过检测电压电流的波形、谐波等特征，可以评估电力系统的质量指标，如谐波含量、瞬时变化等，并提出相应的改进措施。

电压电流检测原理

电压电流检测原理是指通过不同的传感器或测量装置，测量电路中的电压和电流数值，从而实现对电路的监测和控制。在电力系统、电子设备和工业自动化等领域中，电压电流的准确检测是非常重要的，可以用于故障诊断、电能计量、电路保护和负载控制等应用。

电压的检测是通过测量电路两端的电势差来实现的。一般来说，常用的检测方法有电位差法、整流电桥法、绝缘电阻法等。其中，电位差法是最常见的一种方法。它基于电势差与电压成正比的原理，通过连接一个高阻抗的电压测量器或电压传感器，将其连接到电路的两端，测量电势差从而得到电压大小。电位差法适用于直流电路和低频交流电路的电压测量。

电流的检测是通过测量电路中的电流强度来实现的。电流的检测方法有直接测量法和间接测量法。直接测量法是将电流流经一个已知电阻上，然后通过测量电阻两端的电压差来计算电流大小。这种方法简单易行，常用于小电流的测量。间接测量法则是通过测量电流场效应管或霍尔效应传感器的输出电压来计算电流大小。这种方法适用于大电流的测量。

而在实际应用中，为了提高电压和电流的检测精度和准确性，通常还需要考虑一些因素，如线路的电阻、电容和电感等。为了消除这些因素对测量结果的影响，通常会采取一些校准和补偿措施。

此外，在一些特殊应用中，如电力系统中的电能计量，需要对电压和电流进行同时检测。此时，可以采用电压互感器和电流互感器来实现电压和电流的测量。电压互感器是将高电压变换为低电压，并将其输入到测量设备中进行测量；而电流互感器则是将高电流转换为低电流，同样通过输入到测量设备中进行测量。

总之，电压电流的检测原理是利用电位差和电阻之间的关系，通过传感器和测量装置测量电路中的电压和电流大小。根据不同的应用需求，可以选择适合的检测方法和测量装置，以实现对电路的精确监测和控制。

电源检测方法

电源是电子设备正常运行的重要保障，而电源的稳定性和可靠性直接影响着设备的性能和寿命。因此，对电源进行定期的检测和维护显得尤为重要。在本文中，我们将介绍一些常见的电源检测方法，希望能够帮助大家更好地了解电源的工作状态，及时发现并解决问题。

一、电压检测。

电压是电源输出的重要参数之一，通常我们可以通过万用表或示波器来检测电源输出的电压值。在进行电压检测时，需要注意选择合适的测量范围，避免因为测量范围不当导致的测量误差。另外，还需要注意测量点的选择，确保测量的是电源输出端的实际电压值。

二、电流检测。

电流是电源输出的另一个重要参数，同样可以通过万用表或示波器来进行检测。在进行电流检测时，需要注意测量回路的接入方式，确保电流的测量是准确可靠的。另外，还需要注意电流的稳定性和波动情况，以便及时发现电源输出端的负载情况。

三、波形检测。

电源输出的波形是反映电源稳定性和纹波情况的重要指标，通常可以通过示波器来进行波形检测。在进行波形检测时，需要注意选择合适的时间和电压基准，确保波形的显示清晰可靠。另外，还需要注意波形的形状和频率，以便及时发现电源输出端的工作状态。

四、温度检测。

电源在工作过程中会产生一定的热量，因此温度的检测也是必不可少的。通常可以通过红外测温仪或热敏电阻来进行温度检测。在进行温度检测时，需要注意测量点的选择和测量距离，确保温度的测量是准确可靠的。另外，还需要注意温度的变化趋势，以便及时发现电源工作中的异常情况。

五、负载能力检测。

电源的负载能力是指电源在一定工作条件下所能承受的最大负载能力，通常可以通过负载箱或负载模块来进行负载能力检测。在进行负载能力检测时，需要注意选择合适的负载模式和负载值，确保负载能力的检测是准确可靠的。另外，还需要注意负载能力的稳定性和响应速度，以便及时发现电源的负载能力是否满足实际需求。
