沟槽回填施工工法方案

目录

第一节工程概况 ............................................................................................................... 1

第二节编制依据 ............................................................................................................... 1

第三节资源配置计划 ....................................................................................................... 1

一 .劳动力计划 .......................................................................................................... 1

二 .机械设备计划 ...................................................................................................... 2

第四节施工准备 ............................................................................................................... 2

一 .技术准备 .............................................................................................................. 2

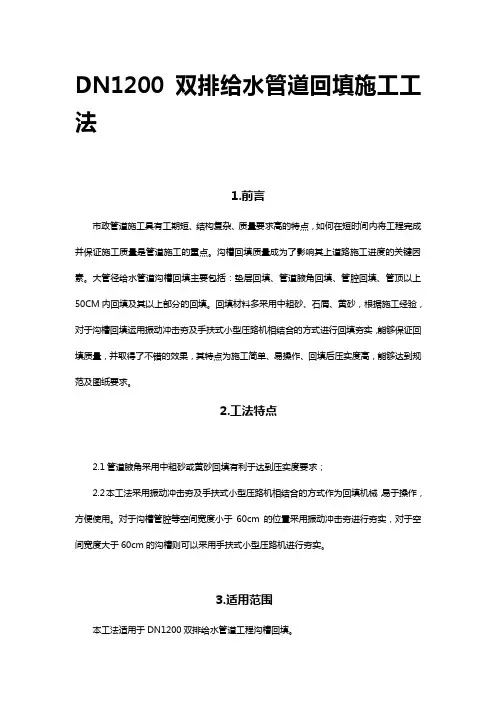

DN1200双排给水管道回填施工工法

1.前言

市政管道施工具有工期短、结构复杂、质量要求高的特点，如何在短时间内将工程完成并保证施工质量是管道施工的重点。沟槽回填质量成为了影响其上道路施工进度的关键因素。大管径给水管道沟槽回填主要包括：垫层回填、管道腋角回填、管腔回填、管顶以上50CM内回填及其以上部分的回填。回填材料多采用中粗砂、石屑、黄砂，根据施工经验，对于沟槽回填运用振动冲击夯及手扶式小型压路机相结合的方式进行回填夯实，能够保证回填质量，并取得了不错的效果，其特点为施工简单、易操作、回填后压实度高，能够达到规范及图纸要求。

2.工法特点

2.1管道腋角采用中粗砂或黄砂回填有利于达到压实度要求；

2.2本工法采用振动冲击夯及手扶式小型压路机相结合的方式作为回填机械，易于操作，方便使用。对于沟槽管腔等空间宽度小于60cm的位置采用振动冲击夯进行夯实，对于空间宽度大于60cm的沟槽则可以采用手扶式小型压路机进行夯实。

3.适用范围

本工法适用于DN1200双排给水管道工程沟槽回填。

4.工艺原理

通过对回填材料进行夯实处理，可以确保压实度达到设计要求。

振动冲击夯具有体积小，质量轻，夯量轻，夯实能力大，生产效率高，贴边性能好，操作灵活、简便、安全可靠等特点，特别适用于室内地板面、庭院和沟槽等狭窄地的施工，可以胜任大中型压实机械无法完成的施工任务，因此在沟槽管腔等空间窄小位置尤为合适。

手扶式小型压路机，型号为RWYL-32C，此压路机的特点为振动夯实，有力保证压实质量；振动夯实过程中均匀洒水，有力保证回填料的含水量；宽度仅有60cm，能有效压实管腔及回填死角，保证最大范围压实度。

、

5.施工工艺流程及操作要点

5.1施工工艺流程

不合格

5.2准备工作 前期准备

材料进场（击实试验）

分层回填

整平

技术交底记录

工程名称 新建海南东环铁路博鳌站室外给排水 交底日期 2010年10月20日

施工单位 中铁建设集团有限公司海南铁路站房项目经理部 分项工程名称 室外给排水工程

交底提要 沟槽开挖与回填

交底内容

1.测量放线

根据设计施工图，测设管道中心线和检查井中心位置，设立中心桩。管道中心线和井中心位置经复核后方可在施工中使用。 根据施工管道直径大小，按规定的沟槽宽度测放出边线，开挖前用石灰划线来控制，对于井位置的确定通过在沟槽外两侧设置控制桩来进行控制，并记录两桩至井中心的距离，以备校核。

2.沟槽开挖

管道沟槽应按设计的平面位置和高程开挖, 开挖时，不得破坏槽底原状土的结构，局部超挖部分应回填中粗砂或其它细骨料处理。沟槽开挖的深度为起点标高-1.5m、终点标高为-1.85m,当挖土接近要求深度时，应随时复核槽底标高，以便于控制挖土深度，若已发生超挖，应以中粗砂或其他细骨料回填夯实，不准用原土回填。机械开挖时,沟底预留值不应小于0.15 m.预留部分在管道敷设前应人工清底至设计标高.

○A-○B轴间主管道沟槽开挖宽度为2.5米，支管道开挖宽度0.6m.沟槽开挖位置位置详见设计图纸。开挖的土方原则上就地堆置，但堆放高度不超过 1.5m，施工时严格进行控制。堆置点离坑边距离不小于 2m，以减小沟槽边堆土对沟槽壁侧向土压力，以确保沟槽的稳定性。

3.管道基础或垫层应符合下列规定:

（1）管道必须敷设在原状土地基上,局部超挖部分应回填夯实.当沟底无地下水时,超挖在0.15 m以内时,可用原土回填夯实,其密实度不应低于原地基天然土的密实度;超挖在0.15 m以上时,可用石灰土或砂填层处理,其密实度不应低于95%.当沟底有地下水或底土层含水量较大时,可用天然砂回填.

（2）沟底遇有废旧构筑物、硬石、木头、垃圾等杂物时，必须在清除后铺一层厚度小于0.15 m的砂土或素土,且平整夯实.

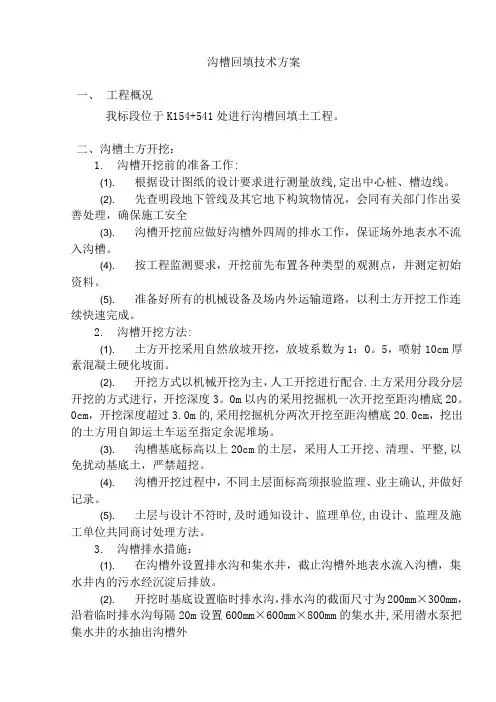

沟槽回填技术方案 一、 工程概况 我标段位于K154+541处进行沟槽回填土工程。

二、沟槽土方开挖：

1. 沟槽开挖前的准备工作:

(1). 根据设计图纸的设计要求进行测量放线,定出中心桩、槽边线。

(2). 先查明段地下管线及其它地下构筑物情况，会同有关部门作出妥善处理，确保施工安全

(3). 沟槽开挖前应做好沟槽外四周的排水工作，保证场外地表水不流入沟槽。

(4). 按工程监测要求，开挖前先布置各种类型的观测点，并测定初始资料。

(5). 准备好所有的机械设备及场内外运输道路，以利土方开挖工作连续快速完成。

2. 沟槽开挖方法:

(1). 土方开挖采用自然放坡开挖，放坡系数为1：0。5，喷射10cm厚素混凝土硬化坡面。

(2). 开挖方式以机械开挖为主，人工开挖进行配合.土方采用分段分层开挖的方式进行，开挖深度3。0m以内的采用挖掘机一次开挖至距沟槽底20。0cm，开挖深度超过3.0m的,采用挖掘机分两次开挖至距沟槽底20.0cm，挖出的土方用自卸运土车运至指定余泥堆场。

(3). 沟槽基底标高以上20cm的土层，采用人工开挖、清理、平整,以免扰动基底土，严禁超挖。

(4). 沟槽开挖过程中，不同土层面标高须报验监理、业主确认,并做好记录。

(5). 土层与设计不符时,及时通知设计、监理单位,由设计、监理及施工单位共同商讨处理方法。

3. 沟槽排水措施：

(1). 在沟槽外设置排水沟和集水井，截止沟槽外地表水流入沟槽，集水井内的污水经沉淀后排放。

(2). 开挖时基底设置临时排水沟，排水沟的截面尺寸为200mm×300mm，沿着临时排水沟每隔20m设置600mm×600mm×800mm的集水井,采用潜水泵把集水井的水抽出沟槽外 (3). 在沟槽开挖过程中出现的渗漏水应及时进行处理，处理的方法为：

A. 渗漏水较少时，直接封堵；

4. 渗漏水较大时,在沟槽外侧施工摆喷或灌浆止水。开挖后的土方如达到回填质量要求并经监理确认后应用于填筑材料，不适用于回填的土料弃于业主、监理指定地点。
