初中物理杠杆习题精选

九年级物理《杠杆》同步练习题

一、填空题

1．天平是____杠杆。在调节天平横梁平衡时，发现指针偏向标尺的左方时，应将____边的螺母向里调。

2．如图5所示，若2151FF，要使阻力作用点升高10厘米，则动力作用点要下降____厘米。

3．如图6所示，ab为一轻质杠杆，boao21，弹簧秤的读数为6牛，则甲的重力为____牛。

4．一人挑担子，扁担AB长1.6米。在A端挂重物400牛，B端挂重物600牛，则人肩在离A端____米处担子才能平衡。若使两边重物各减少100牛，人肩应向____端（选填“A”、“B”）移动才有可能保持平衡。

二、选择题

1．图7所示的四种情况中，阻力F2都相等，动力F1作用的方向不同，其中最省力的是图 [ ]

2．如图8所示，AO=40厘米，BO=20厘米，拉力F=3牛，并与水平方向成30°角。若在木棒B端悬挂体积为100厘米3的物体G，并将它浸没在水中，木棒恰好平衡，则物体的重力应为 [ ]

A．3牛 B．3.98牛

C．6牛 D．6.98牛

3．某人将一根木棒的一端抬起，另上端搁在地上。在抬起的过程中（棒竖直时除外），所用的力始终竖直向上，则用力的大小 [ ]

A．保持不变 B．逐渐增大

C．逐渐减小 D．先减小后增大

4．两个质量相等的实心的铜球和铁球（ρ铜＞ρ铁），分别挂在杠杆的两端，杠杆平衡。现将两球同时浸没在水中，杠杆 [ ]

A．不平衡，挂铜球一端下降

B．不平衡，挂铁球一端下降 C．仍然平衡

D．无法判断

5．一架不准确的天平，主要原因是横梁左右两臂不等长。为了减少实验误差，先把物体放在左盘称得质量为m1，再把物体放在右盘称得质量为m2，该物体的真实质量为[ ]

三、作图题

图9是指甲剪的示意图。请找出其中的费力

杠杆和省力杠杆，并确定其支点、动力作用点和

阻力作用点。

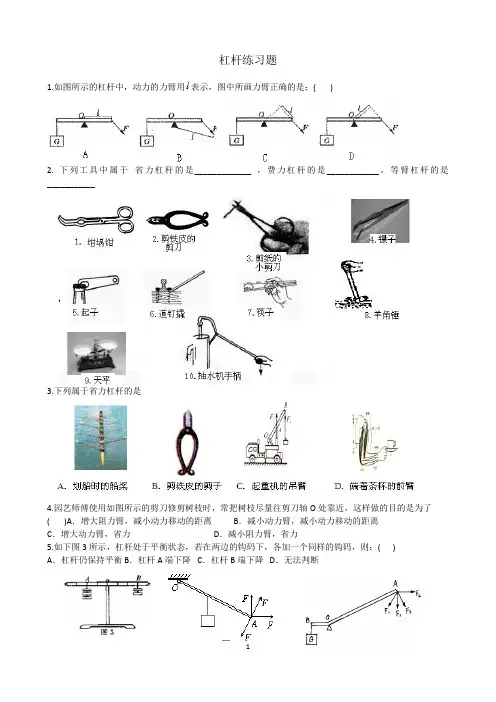

1 杠杆练习题

1.如图所示的杠杆中，动力的力臂用表示，图中所画力臂正确的是：( )

2. 下列工具中属于 省力杠杆的是_____________ ，费力杠杆的是____________，等臂杠杆的是___________

3.下列属于省力杠杆的是

4.园艺师傅使用如图所示的剪刀修剪树枝时，常把树枝尽量往剪刀轴O处靠近，这样做的目的是为了

( )A．增大阻力臂，减小动力移动的距离 B．减小动力臂，减小动力移动的距离

C．增大动力臂，省力 D．减小阻力臂，省力

5.如下图3所示，杠杆处于平衡状态，若在两边的钩码下，各加一个同样的钩码，则：( )

A．杠杆仍保持平衡 B．杠杆A端下降 C．杠杆B端下降 D．无法判断

2

6.如上中图所示，要使杠杆处于平衡状态，在A点分别作用的四个力中，最小的是（ ）

A．F1 B．F2 C．F3 D．F4

7.如右上图示AOB为轻质杠杆，B端挂重物G，A端分别作用四个方向力时，杠杆都能在图示位置平衡。则四个力大小说法正确的是 （ ）

A．F2最小 B．F4最小 C．F1最小 D．F3最小

8.观察图所示的指甲刀的结构图，其中分析正确的是

A．一个杠杆，且是省力杠杆

B．两个杠杆，一个省力杠杆，一个费力杠杆

C．三个杠杆，一个省力杠杆，两个费力杠杆 D．三个杠杆，一个费力杠杆，两个省力杠杆

9.如图所示,杠杆始终处于水平平衡状态,改变弹簧测力计拉力的方向,使其从①→②→③。此过程中,弹簧测力计的示数将( )

A.逐渐变大 B.逐渐变小

1 专题训练

专题一：探究杠杆平衡条件的实验

1、在研究“杠杆的平衡条件”实验中，在处理数据过程中，有同学猜想杠杆的平衡条件可能是“动力＋动力臂＝阻力＋阻力臂”。经过实验，获得了下述数据：

动力F1/N 动力臂L1/cm 阻力F2/N 阻力臂L2/cm

4 5 5 4

于是，他们认为自己的猜想得到了验证。你认为他们的实验过程存在什么问题？

2、根据研究杠杆平衡条件的实验，完成下列填空：

（1）实验中，首先把横杆的__________支在铁架台上，再调节横杆两端的____________，使横杆在______

位置平衡，其目的是___________________________。

(2)某同学在调节杠杆平衡时，发现杠杆的右端翘起，可以调节右端的螺母，使它向_______移动；或者调节左端的螺母，使它向________移动。

(3)操作时，把钩码分别挂在杠杆的两侧，改变钩码的_________或在杠杆上的_______，使杠杆___________________。

3、小丽用身边的器材做实验，验证杠杆的平衡条件。

⑴塑料直尺放在圆柱形水杯上，使其在水平位置平衡，如上右图甲所示。则支点O与直尺的_____________一定在同一竖直线上。

⑵往直尺两端放不同数量的相同硬币，并调节硬币位置，使直尺在水平位置平衡，如上右图乙所示。

①若将左、右两侧各取下一枚硬币，则直尺___________端将下沉。

②小明测出乙图中的l1、l2作为力臂的大小，是否正确？为什么？

专题二：杠杆平衡的判定

1、一个已经平衡的杠杆，两端挂有40N和50N的重物，当将两边同时都增挂5N重物时，杠杆应（ ）

A 仍平衡 B 挂40N的一端下沉 C 挂50N的一端下沉 D无法判断

2、如下左图所示，杠杆处于平衡状态，若将左边A处的砝码移至C处，要使杠杆重新恢复平衡，必须( )

１ 杠杆测验

1.如图所示,画出作用在“瓶起子”上动力F1的力臂和阻力F2的示意图。

2.如图所示,O是杠杆OA的支点, 画出图中拉力F1和F2的力臂L1和L2。

3.如图所示,作出图示闸刀使用中的两个力臂,并标明L1和L2。

4.如图所示,画出图中动力F1的力臂。

5.如图所示,是一种常见的活塞式抽水机的示意图,请画出支点O和力F1和F2的力臂。

6.图所示,是锅炉的保险阀,请在图上标出杠杆的支点O、蒸汽产生的动力F1及动力臂Ll。

7.区街道两旁可看到如图所示的公益广告牌,它可看作一个处于平衡状态的杠杆,在图中画出使它处于平衡状态的力的力臂。

8.如图所示,作出力F的力臂。

9.如图所示,在图中画出力F1和Ｆ2 的力臂。

10.如图所示,工人师傅用吊车搬运集装箱;集装箱重G =2×104N,支撑杆对吊车臂的支持力为F;在图中画出集装箱所受重力的示意图和支持力F对转动点O的力臂。

11.如下图甲所示的钢丝钳,其中A为剪钢丝处,B为手的用力点,O为转动轴;图乙为单侧钳柄及相连部分示意图,请在图乙中画出剪钢丝时的动力F1、阻力F2、动力臂L1、阻力臂L2 。

２

12.画出使杠杆AB在图示位置静止时,所施最小力F的作用点及方向。

13.如图所示,用一根硬棒撬一个大石块,棒的上端Ａ是动力作用点。

⑴在图上标出:当动力方向向上时,杠杆的支点ａ;当动力方向向下时,杠杆的支点ｂ。

⑵在图上画出:撬动石块所需动力Ｆ为最小值时其方向。

附加思考:工人剪铁皮时,有时用两根铁管套在剪刀柄上（如图所示）,这是什么道理？
