防爆电器设备

电⽓设备防爆等级

1. 防爆等级概览

防爆设备定义：在规定条件下不会引起周围爆炸性环境点燃的电⽓设备。

分为两类

Ⅰ类：煤矿井下电⽓设备；

Ⅱ类：除煤矿、井下之外的所有其他爆炸性⽓体环境⽤电⽓设备。

Ⅱ类⼜可分为ⅡA、ⅡB、ⅡC类,标志ⅡB的设备可适⽤于ⅡA设备的使⽤条件；ⅡC可适⽤于

ⅡA、ⅡB的使⽤条件。

说明：ⅡC标志是较⾼的防爆等级，但并不表⽰该设备性能最好。

最⾼表⾯温度：电⽓设备在规定范围内的最不利运⾏条件下⼯作时，可能引起周围爆炸性环境点燃的电⽓设备任何部件所达到的最⾼温度。最⾼表⾯温度应低于可燃温度。例如：防爆传感器环境的爆炸性⽓体的点燃温度为100℃，那么传感器在最恶劣的⼯作状态

下，其任何部件的最⾼表⾯温度应低于100℃。

温度组别

爆炸性环境⽤电⽓设备按其最⾼表⾯温度划分为T1-T6组别

2.防爆标准

1、IEC / CENELEC / EUrOPE及NORTH AMERICA / FM标准为

经常选⽤，⽽CANADA / CSA标准⼏乎在中国不使⽤。

例：

CENELEC: Eex de/Eex d ib IIC T2-T6

FM: NI/I/Z/ABCD DIP/II, III/1/EFG

XP/I/1/ABCD DIP/II, III/1/EFG

CSA: Class I, Div 2, ABCD

2、新的欧洲防爆标准ATEX100a将取代原CENELEC标准（截⽌2003年）

ATEX 100a： II IG Eex ia IIB T6

I II 1G Zone 0 1D, 2D,3D dust explosion

Mining other 2G Zone 1

Industry industry 3G Zone 2

术语

安全栅安全参数定义：

*8226; 安全栅最⾼允许电压： Um保证安全栅本安端的本安性能，允许⾮本安端可能输⼊的最

⾼电压

*8226; 安全栅最⾼开路电压： Uoc在最⾼允许电压范围内本安端开路时电压最⼤值2015-08-13 MCrazy整理 *8226; 安全栅最⼤短路电流： Isc在最⾼允许电压范围内本安端短路时的电流最⼤值

第1页共7页 防爆电气设备管理制度

第一条 防爆电气设备的选用与验收：

1、防爆电气设备(包括小型电器、电缆等)的选用要严格按照《煤矿安全规程》有关规定执行，必须选用有“防爆设备生产许可证”的厂商提供的产品，由机电科具体负责。

2、防爆电气设备的到货和入库，必须附有《产品质量合格》，《防爆合格证》和《煤安标志证书》，并有“MA”标志。

3、新到货和检修后的防爆电气设备，必须按照《防爆电气设备检查标准》和《电气设备完好标准》进行验收，由专职防爆检查员检查其防爆性能，合格后签发《防爆合格证》方可入库。大修后的防爆电气设备及电缆，必须由检修单位出具《检修质量合格证》。

第二条 防爆电气设备入库后，必须采取防淋雨，防潮湿措施，严禁非专业人员随意开盖，更不准拆卸和其零部件。

第三条 防爆电气设备的发放、入井、运输及安装：

1、防爆电气设备发放时，必须由防爆检查员对设备进行防爆性能检查，签“防爆合格证”和“入井证”后，方可入井。不符合防爆标准要求的严禁发放。

2、无“防爆合格证”禁止发放，由保管员把关。

3、运料队要严把机电设备的入井关，无“入井证”禁止装车下井。

4、使用单位在安装防爆电气设备前，要仔细检查设备完好状况，确保设备完好无失爆，否则不得安装使用。

5、安装质量要符合《防爆电气设备检查标准》相关要求。 第2页共7页 6、设备管理人员发放各队组所领取设备时，需要经机电矿长、机电科科长或机电科副科长批示，才能发放。

7、各单位不准随意拆卸备用设备上的零部件，若遇到特殊情况必须经机电矿长和机电科有关领导批准后拆取。

第四条 防爆电气设备使用过程的检查与维护：

1、防爆电气设备的检查：

(1)对防爆电气设备外观防爆性能的检查，使用单位每班至少检查一次，覆盖率____%，机电科防爆检查组每周至少全面检查一次，各使用单位对查出的问题，要落实到位，责任到人，机电科检查人员要对查出的问题及时与责任队组三定，严格执行“专人检查，专人落实”制度，对队组隐患处理情况进行复查。

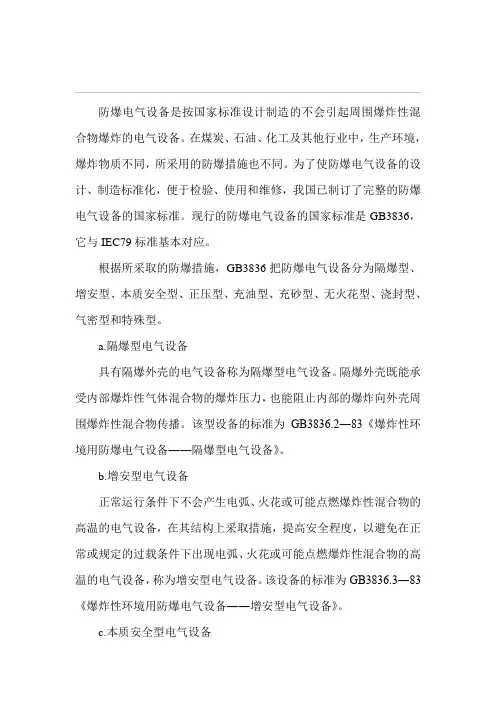

防爆电气设备是按国家标准设计制造的不会引起周围爆炸性混合物爆炸的电气设备。在煤炭、石油、化工及其他行业中，生产环境，爆炸物质不同，所采用的防爆措施也不同。为了使防爆电气设备的设计、制造标准化，便于检验、使用和维修，我国已制订了完整的防爆电气设备的国家标准。现行的防爆电气设备的国家标准是GB3836，它与IEC79标准基本对应。

根据所采取的防爆措施，GB3836把防爆电气设备分为隔爆型、增安型、本质安全型、正压型、充油型、充砂型、无火花型、浇封型、气密型和特殊型。

a.隔爆型电气设备

具有隔爆外壳的电气设备称为隔爆型电气设备。隔爆外壳既能承受内部爆炸性气体混合物的爆炸压力，也能阻止内部的爆炸向外壳周围爆炸性混合物传播。该型设备的标准为GB3836.2―83《爆炸性环境用防爆电气设备――隔爆型电气设备》。

b.增安型电气设备

正常运行条件下不会产生电弧、火花或可能点燃爆炸性混合物的高温的电气设备，在其结构上采取措施，提高安全程度，以避免在正常或规定的过载条件下出现电弧、火花或可能点燃爆炸性混合物的高温的电气设备，称为增安型电气设备。该设备的标准为GB3836.3―83《爆炸性环境用防爆电气设备――增安型电气设备》。

c.本质安全型电气设备 全部电路均为本质安全电路的电气设备称为本质安全型电气设备。所谓本质安全电路是指在规定条件下，在正常工作或规定的故障状态下，产生的电火花和热效应均不能点燃爆炸性混合物的电路。该型设备的标准为GB3836.4―83《爆炸性环境用防爆电气设备――本质安全型电路和电气设备》

d.正压型电气设备

具有正压外壳的电气设备称为正压型电气设备。所谓正压外壳是指向外壳内通入保护性气体，保持内部保护性气体的压力高于周围爆炸性环境的压力，以阻止外部爆炸性混合物进入壳内的外壳。该型设备的标准为GB3836.5―87《爆炸性环境用防爆电气设备――正压型电气设备》。

防爆电气设备标准

1. 引言

防爆电气设备是指在易燃气体、蒸汽、粉尘等爆炸危险环境中使用的电气设备。由于这些环境中存在着潜在的爆炸风险，因此对于防爆电气设备的设计、制造和使用都有一系列的标准和规范。

本文档将介绍防爆电气设备的相关标准，并对其内容进行解读和说明。 2. 国际标准

2.1 IEC标准

国际电工委员会（International

Electrotechnical Commission，简称IEC）制定了众多与防爆电气设备相关的标准。以下是其中一些重要的标准：

• IEC 60079-0： 防爆电气设备通用要求。该标准规定了防爆电气设备的设计、制造、安全性能等方面的要求和测试方法。 • IEC 60079-1： 爆炸性气体环境中的防爆电气设备 - 水平火花试验装置和实施指南。该标准规定了防爆电气设备在爆炸性气体环境中的防护要求和水平火花试验的装置和方法。

• IEC 60079-11： 爆炸性气体环境中的防爆电气设备 - 防火焊接。该标准规定了防爆电气设备在进行防火焊接操作时的安全要求和测试方法。 2.2 NEC标准

美国国家电气代码（National Electrical Code，简称NEC）也对防爆电气设备制定了一系列标准。以下是一些典型的NEC标准：

• NEC 500： 危险地点使用电气设备的一般要求。该标准规定了使用电气设备时需要考虑的危险地点、防护要求和使用条件。

• NEC 505： 爆炸性危险地点的固定电气设备。该标准规定了爆炸性危险地点中固定安装的电气设备的要求和安装方法。 • NEC 506： 爆炸性危险地点的可移动电气设备。该标准规定了爆炸性危险地点中可移动电气设备的要求和安全性能。

3. 国内标准

3.1 GB标准

国家标准化管理委员会（简称SAC）制定了一系列与防爆电气设备相关的国家标准，其中最主要的是：

• GB 3836系列： 爆炸性环境用电气设备。该系列标准包括多个部分，分别规定了不同爆炸性环境中使用的电气设备的防爆要求、分类和标志、防爆结构要求等。
