防爆电气设备标准

现行的防爆电气设备国家标准是：

GB3836-2010《爆炸性环境》，于2011年8月1日实施，与国际电工委员会标准IEC60079-0:2007，MOD同步，分为若干部分：

GB3836.1 设备 通用要求

GB3836.2 由隔爆外壳“d”保护的设备

GB3836.3 由增安型“e”保护的设备

GB3836.4 由本质安全型“i”保护的设备

GB3836.5 正压外壳型“p”

GB3836.6 油浸型“o”

GB3836.7 充砂型“q”

GB3836.8 “n”型电气设备

GB3836.9 浇封型“m”

GB3836.11 最大试验安全间隙测定方法

GB3836.12 气体或蒸气混合物按照其最大试验安全间隙和最小点燃电流的分级

GB3836.13 爆炸性气体环境用电气设备的检修

GB3836.14 危险场所分类

GB3836.15 危险场所电气安装（煤矿除外）

GB3836.16 电气装置的检查与维护（煤矿除外）

GB3836.17 正压房间或建筑物的结构和使用

防爆常识

一、 防爆电气设备的防爆型式

1. 爆炸性混合物产生爆炸的条件

爆炸是指物质从一种状态，经过物理变化或化学变化，突然变成另一种状态并放出巨大的能 量，而产生的光和热或机械功。在此仅谈及爆炸性混合物的爆炸，即所有的可燃性气体、蒸 气及粉尘与空气所形成的爆炸性混合物的爆炸。这类爆炸需要同时具备三个条件才可能发生 ：第一，必须存在爆炸性物质或可燃性物质；第二，要有助燃性物质，主要是空气中的氧气 ；第三，就是还要存在引燃源(如火花、电弧和危险温度等)，它提供点燃混合物所必需的能 量。只有这三个条件同时存在，才有发生爆炸的可能性，其中任何一个条件不具备，就不会 产生燃烧和爆炸。因此，采取适当的措施，使三个条件不同时具备即可达到防止爆炸的目的 。由于爆炸性混合物普遍存在于煤炭、石油、化工、纺织、粮食加工等行业的生产、加工、 储运等场所，如发生爆炸则危害极大。于是，人们采取了多种防爆技术方法，防止爆炸危险 性环境形成及其爆炸。

第 1 页 共 6 页 防爆电气设备性能检查标准

【引言】

防爆电气设备指的是能够在爆炸性环境中安全运行的电气设备，其设计和制造必须符合一系列的防爆要求和标准。性能检查是对防爆电气设备进行评估和验证的重要环节，以保证其在使用过程中的安全性和可靠性。本文将介绍防爆电气设备性能检查的标准和要求，以提高防爆电气设备的检查质量和效果。

【一、性能检查的目的】

1. 为了确保防爆电气设备的安全性和可靠性，减少事故的发生。

2. 为了验证防爆电气设备的设计和制造是否符合相关的防爆要求和标准。

3. 为了对防爆电气设备的性能进行评估和改进，提高其防爆能力和使用效果。

【二、性能检查的内容】

1. 防爆电气设备的外观和标识检查：检查设备的外观是否完好无损，标识是否齐全清晰。

2. 防爆电气设备的电气连接和接地检查：检查电气连接是否牢固，接地是否良好。

3. 防爆电气设备的防水防尘检查：检查设备的防水和防尘性能是否满足要求。 第 2 页 共 6 页 4. 防爆电气设备的密封性检查：检查设备的密封性能是否良好，能否有效防止爆炸性气体或粉尘的渗入。

5. 防爆电气设备的阻爆性能检查：对设备进行阻爆性能测试，验证其能否抑制、隔离和灭火爆炸性气体或粉尘。

6. 防爆电气设备的温升检查：检查设备运行时的温升是否在安全范围内。

7. 防爆电气设备的漏电检查：检查设备的漏电是否在标准范围内。

8. 防爆电气设备的过载和短路保护检查：检查设备的过载和短路保护装置是否可靠有效。

9. 防爆电气设备的耐压和绝缘检查：检查设备的耐压和绝缘性能是否满足要求。

10. 防爆电气设备的使用环境检查：检查设备所处的使用环境是否符合标准要求。

【三、性能检查的方法】

1. 目视检查法：使用肉眼进行外观、标识、连接等的检查。

2. 测量检查法：使用测试仪器进行电气连接、漏电、过载、绝缘等的检测。

3. 试验检查法：使用专用设备对防爆电气设备进行阻爆性能、温升等的试验。

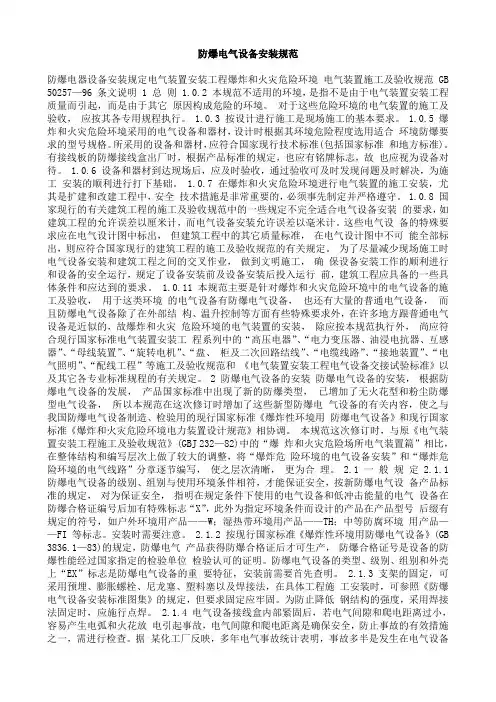

防爆电气设备安装规范

防爆电器设备安装规定电气装置安装工程爆炸和火灾危险环境 电气装置施工及验收规范 GB

50257—96 条文说明 1 总 则 1.0.2 本规范不适用的环境，是指不是由于电气装置安装工程质量而引起，而是由于其它 原因构成危险的环境。 对于这些危险环境的电气装置的施工及验收， 应按其各专用规程执行。 1.0.3 按设计进行施工是现场施工的基本要求。 1.0.5 爆炸和火灾危险环境采用的电气设备和器材，设计时根据其环境危险程度选用适合 环境防爆要求的型号规格。所采用的设备和器材，应符合国家现行技术标准(包括国家标准 和地方标准)。有接线板的防爆接线盒出厂时，根据产品标准的规定，也应有铭牌标志，故 也应视为设备对待。 1.0.6 设备和器材到达现场后，应及时验收，通过验收可及时发现问题及时解决，为施工 安装的顺利进行打下基础。 1.0.7 在爆炸和火灾危险环境进行电气装置的施工安装，尤其是扩建和改建工程中，安全 技术措施是非常重要的，必须事先制定并严格遵守。 1.0.8 国家现行的有关建筑工程的施工及验收规范中的一些规定不完全适合电气设备安装 的要求，如建筑工程的允许误差以厘米计，而电气设备安装允许误差以毫米计。这些电气设 备的特殊要求应在电气设计图中标出， 但建筑工程中的其它质量标准， 在电气设计图中不可 能全部标出，则应符合国家现行的建筑工程的施工及验收规范的有关规定。 为了尽量减少现场施工时电气设备安装和建筑工程之间的交叉作业， 做到文明施工， 确 保设备安装工作的顺利进行和设备的安全运行，规定了设备安装前及设备安装后投入运行 前，建筑工程应具备的一些具体条件和应达到的要求。 1.0.11 本规范主要是针对爆炸和火灾危险环境中的电气设备的施工及验收， 用于这类环境 的电气设备有防爆电气设备， 也还有大量的普通电气设备， 而且防爆电气设备除了在外部结 构、温升控制等方面有些特殊要求外，在许多地方跟普通电气设备是近似的，故爆炸和火灾 危险环境的电气装置的安装， 除应按本规范执行外， 尚应符合现行国家标准电气装置安装工 程系列中的“高压电器”、“电力变压器、油浸电抗器、互感器”、“母线装置”、“旋转电机”、“盘、 柜及二次回路结线”、“电缆线路”、“接地装置”、“电气照明”、“配线工程”等施工及验收规范和 《电气装置安装工程电气设备交接试验标准》以及其它各专业标准规程的有关规定。 2 防爆电气设备的安装 防爆电气设备的安装， 根据防爆电气设备的发展， 产品国家标准中出现了新的防爆类型， 已增加了无火花型和粉尘防爆型电气设备， 所以本规范在这次修订时增加了这些新型防爆电 气设备的有关内容，使之与我国防爆电气设备制造、检验用的现行国家标准《爆炸性环境用 防爆电气设备》和现行国家标准《爆炸和火灾危险环境电力装置设计规范》相协调。 本规范这次修订时，与原《电气装置安装工程施工及验收规范》(GBJ 232—82)中的“爆 炸和火灾危险场所电气装置篇”相比，在整体结构和编写层次上做了较大的调整，将“爆炸危 险环境的电气设备安装”和“爆炸危险环境的电气线路”分章逐节编写， 使之层次清晰， 更为合 理。 2.1 一 般 规 定 2.1.1

煤矿井下电气设备的隔爆与失爆标准

井下防爆电气设备完好标准

一、紧固件类 紧固件应齐全、完整、可靠。同一部位的紧固件（螺 母、螺栓）其规格要求一致。螺栓的裸露部分一般不得超 过三扣，否则，本设备为不完好。凡用螺栓连接紧固的部 件，其间夹有弹性物者（如密封圈和橡套电缆）可不再加 弹簧垫圈。 隔爆外壳结合面的紧固件（螺栓、螺母）要上满扣， 不满扣为失爆。紧固螺钉伸入螺孔长度应不小于螺纹直径 的尺寸（铸铁、铜、铝件等不小于直径的1.5倍）如螺孔深 度不够螺纹直径尺寸，则螺钉必须拧满螺孔，否则，均属 失爆。 隔爆结合面紧固件（螺栓）应加装弹簧垫圈或背帽 （用弹簧垫圈时其规格应与螺栓保持一致，紧固程度应以 将其压平为合格），螺栓松动，无弹簧垫圈（或背帽）和 弹垫不合格均为失爆。

1、防爆上盖紧固螺栓短，不露丝为失爆（标准为露 出1～3个螺距），太长不完好

2、缺少弹簧垫圈或螺栓为失爆

3、螺丝所垫弹簧垫太大，属于失爆

4、使用双弹簧垫,属于失爆

5、防爆面螺栓未上紧（以弹簧垫圈压平为准）、垫圈失效 或压不平,属于失爆

6、防爆面规格螺栓不一致,属于失爆

7、喇叭嘴缺螺栓,属于失爆

8、进线未压紧,属于失爆

9、喇叭嘴未拧紧，手能晃动,属于失爆

10、螺母式引入装置紧不到位，用一只手能使压紧螺母向紧的 方向旋进超过半圈,属于失爆

11、螺栓（或螺 孔）滑扣，属于失爆 二、接线装置类 不使用的进出线嘴要分别用密封圈和挡板依次装入、压紧后封堵，否则为失爆。螺旋式进出线嘴如上金属圈时应装在挡板外面，否则也属于失爆。

1、胶圈薄或无胶圈导致接线嘴与接线腔直接接触 （俗称“亲嘴”，如下图喇叭嘴亲嘴），属于失爆

2、把胶圈割开使用，属于失爆

3、高压铠装电缆接线盒高压铠装电缆接线盒没有灌绝缘胶，绝缘胶没有灌到电缆端分口以上或采用压盘式均属于失爆。

4、电缆压扁量超过规定（压叠式线嘴压紧电缆的压 扁量不超过电缆直径的10%）
