消防工程火灾自动报警系统全过程施工资料

  • 格式：doc
  • 大小：1016.81 KB
  • 文档页数：67

附录四—A

火 灾 自 动 报 警 系 统

施 工 安 装

质

量

记

录

目 录

序号 资 料 名 称 编号 页数

1 火灾自动报警系统质量保证资料核查表 A-1

2 图纸会审记录 1

3 设计变更明细表 2

4 技术交底记录 3

5 施工技术核定单 4

6 施工组织设计（方案） 5

7 开工报告 6

8 设备材料相关证件汇总表 7

9 设备开箱检查记录 8

10 材料检查记录 9

11 火灾自动报警系统配管、配线安装检查记录 A-2

12 火灾自动报警系统电缆敷设检查记录 A-3

13 消防配电线路敷设检查记录 10

14 火灾自动报警系统接地电阻测试记录 A-4

15 火灾自动报警系统绝缘电阻测试记录 A-5

16 火灾自动报警系统配管配线隐蔽验收记录 A-6

17 火灾自动报警系统电缆敷设隐蔽验收记录 A-7

18 消防配电线路隐蔽验收记录 11

19 火灾自动报警系统报警控制器安装检查记录 A-8

20 火灾自动报警系统联动控制器安装检查记录 A-9

21 火灾自动报警系统探测器安装检查记录 A-10

22 火灾自动报警系统手动报警按钮安装检查记录 A-11

23 火灾自动报警系统警报装置安装检查记录 A-12

24 火灾自动报警系统探测、报警点全点试验记录 A-13

25 火灾自动报警系统联动控制点全点试验记录 A-14

序号 资 料 名 称 编号 页数

26 火灾自动报警系统调试报告 A-15

27 火灾自动报警系统自检报告 A-16

28 火灾自动报警系统试运行记录 A-17

29 竣工报告 12

30 设备移交清单 13

火灾自动报警系统质量保证资料核查表

编号：A-1

工程名称 某区建设局综合楼 建设单位 无锡市某区建设局

施工单位 无锡某工业设备安装有限公司 核查日期 年 月 日

类别 项 目 份数 核 查 情 况

前期 图纸会审、技术交底记录

设计变更、技术核定单

施工组织设计（方案）

开工报告

出厂检验 设备（材料）相关证件汇总表

设备（材料）检查记录

隐蔽验收记录 配管配线隐蔽验收记录

电缆敷设隐蔽验收记录

消防配电线路隐蔽验收记录

安装检查试验

记录 各类安装检查记录

各类测试、试验记录

调试报告

自检报告

运行记录

竣工报告

设备移交清单

其他

核查意见：

技术负责人 质 检 员

第 册第 页

图纸会审记录 编号：1

工程名称 建设单位

设计单位 施工单位

会审地点 会审日期 年 月 日

会审主题

图纸会审内容

议

定

事

项

设 计 单 位 代 表

建设(监理)单位代表

施 工 单 位 代 表

注：设计修改应由设计单位另发变更通知单。表内不够填写时，可附后。

第 册第 页

设计变更明细表 编号：2

序号 设计变更

通知单号 页数 变 更 内 容 （简述） 审批情况

技术

负责人 质检员 填报

日期 年 月 日

注：后附设计变更通知单 份

第 册第 页

技术交底记录 编号：3

工 程 名 称 某区建设局综合楼 建 设 单 位 无锡某区建设局

分项工程名称 消防报警、联动 施 工 单 位 无锡某工业设备安装有限公司

技

术

交

底

内

容 消防电气配管、线路采用暗敷时，且保护层厚度不应小于30mm，

参加人员

技术负责人 交 底 人

记 录 人 交底日期 年 月 日

第 册第 页

施工技术核定单 编号：4

工程名称 建设单位

设计单位 施工单位

需核定的技术问题

内

容

说

明

项目经理 技术负责人

施 工 员 填报日期 年 月 日

反

馈

意

见

设计单位

建设(监理)单位

技术

负责人 核定日期： 年 月 日

第 册第 页

施工组织设计（方案） 编号：5

工程名称 某区建设局综合楼 建设单位 无锡某区建设局

设计单位 无锡某联合建筑设计研究院 施工单位 无锡某工业设备安装有限公司

施工组织设计（方案）：

附后

批准人 审核人

编制人 编制日期 年 月 日

注：如本页不够填写，可附后。

第 册第 页

开工报告 编号：6

工程名称 某区建设局综合楼 合同编号

建设单位 无锡某区建设局 工程造价

设计单位 无锡某联合建筑设计研究院 计划工期

施工单位 无锡某工业设备安装有限公司 开工日期 年 月 日

工程内容

本工程包含室内给排水、室内照明、室内动力、室内外消火栓、室内报警联动、室内喷淋、防排烟、室内空调系统。

序号 工 程 开 工 条 件 实 际 情 况

1 施工图会审、技术交底情况 已交底

2 施工组织设计（方案）批准交底情况 已批准

3 施工图预算编制情况 已编制

4 物资供应、设备材料落实情况 已落实

5 三通一平、土建条件情况 已满足

6 施工机械设备落实情况 已落实

7 劳动力落实情况 已落实

8 安全技术措施落实情况 已落实

9

10

备注

建设(监理)单位：（章）

代表： 年 月 日

施工单位：（章）

代表： 年 月 日

第 册第 页 设备、材料相关证件汇总表 编号：7

工程名称 建设单位

设计单位 施工单位

序号 设备材料名称 规格、型号 单位 数量 生产厂商 供货单位 主要证件及编号

认可证 合格证 备案证 其他

技术负责人 质 检 员 填报日期 年 月 日

注：各种证件整理附后。 第 册第 页

设备开箱检查记录 编号：8

工程名称 合同编号

建设单位 设备名称

生产厂商 箱体编号

供货单位 开箱日期 年 月 日

设

备

检

查

情

况

1.包装情况：

2.设备外观：

3.零 部 件：

4.其 他：

相关

文

件

检

查

情

况

1.装箱单： 份 张 5.认可证： 份 张

2.合格证： 份 张 6.检测报告： 份 张

3.说明书： 份 张 7.备案证： 份 张

4.设备图： 份 张 8.其 他： 份 张

存在问题及处理情况

建设（监理）单位代表 供货单位代

表

技术负责人 质 检 员

第 册第 页

合集下载

消防工程施工资料范例(3篇)

消防工程施工资料范例(3篇)

第1篇

一、项目概述

项目名称：XX大厦消防工程施工

项目地点：XX市XX区XX大厦

项目规模：地上XX层，地下XX层

项目投资：XX万元

施工单位：XX消防工程有限公司

二、编制依据

1. 国家相关法律法规及行业标准；

2. 消防工程施工及验收规范；

3. 项目设计图纸及施工图纸；

4. 施工单位内部管理制度及操作规程。

三、施工组织与管理

1. 施工组织机构：成立消防工程施工项目部，负责项目整体组织、协调、监督和管理工作。

2. 施工人员管理：施工人员需具备相关资质证书，经培训合格后方可上岗。

3. 施工现场管理：严格执行施工现场管理制度，确保施工安全、文明、有序。

四、施工工艺及方法

1. 消防水源：采用市政自来水作为消防水源，设置消防水池及消防水泵房。

2. 消防水系统：包括消火栓系统、自动喷水灭火系统、消防泵房及消防水池。

（1）消火栓系统：采用室内外消火栓，布置合理，满足消防用水需求。

（2）自动喷水灭火系统：采用湿式自动喷水灭火系统，覆盖所有防火分区。

（3）消防泵房及消防水池：设置消防泵房，配备消防水泵及备用泵，确保消防用水供应。 3. 防排烟系统：采用机械排烟系统，设置排烟风机及排烟管道，确保火灾时烟气排出。

4. 火灾自动报警系统：采用有线/无线火灾自动报警系统，设置火灾探测器、手动报警按钮、报警控制器等。

五、施工进度计划

1. 施工准备阶段：完成施工图纸会审、材料设备采购、人员培训等工作。

2. 施工阶段：按施工图纸及施工方案进行施工，包括消防水源、消防系统、防排烟系统、火灾自动报警系统等。

3. 质量验收阶段：对施工完成的工程进行质量验收，确保符合设计及规范要求。

4. 竣工阶段：完成工程验收、资料整理、工程移交等工作。

六、质量控制措施

1. 严格按设计图纸及施工规范进行施工，确保工程质量。

2. 对施工材料、设备进行检查，确保符合要求。

3. 加强施工过程中的质量监控，及时发现并解决问题。

火灾自动报警系统施工方法

火灾自动报警系统施工方法

火灾自动报警系统施工方法

火灾自动报警系统的安装需要按照土建施工顺序由下往上进行，线管应该暗设于楼、地面及墙柱内，并且要配合土建施工进度组织埋设。广播扬声器应该在二次装修时进行安装，烟、温感探测器应该在装修贴面后进行安装，区域报警器、集中报警器应该在土建内装修，门窗完成后再进行安装调试。在安装过程中，需要注意保持探测器的整洁。

施工工艺流程包括管道安装及系统布线、火灾探测器及模块安装、手动报警按钮安装、感温电缆安装、火灾报警控制器安装、消防控制设备安装、系统接地装置安装、系统回路线路的检测测量、系统调试和系统验收。

在管道安装及系统布线阶段，所有设备、线路、交接位、喉管、线糟都需要适当标记以便识别，所有标记必须依照施工图上的列名。管道连接采用螺纹连接，管道与接线盒必须加丝扣套连接。所有的管道必须采用无缝镀锌钢管，并应该在其上涂上防火涂料，若要经过一些防爆或防腐的区域时，必须采取相应的保护措施。在接线工艺方面，导线断处的焊接处理需要按照要求进行处理。

在探测器安装布线阶段，需要注意将屏蔽层的铜网在断线处的前后一定要接通，即在屏蔽层二总路线或三总路线的传输距离内，不允许出现断点，要求屏蔽层与设备外壳相接。

火灾报警控制器和自动灭火控制设备的安装要求基本相同，分别按壁挂式和落地式两类安装。引入控制器的导线配线应整齐，避免交叉，并用线扎或其他方式固定牢靠。电缆芯线和所配导线的端部，均应标明编号。为了使编号更加清晰，现在采用电脑数字印号机专用于不同规格套管编号。所有编号必须与讯息工期图上编号完全一致。电缆芯和导线应留有并应采用管卡固定，其固定点间距不应大于0.5m。接线端上的接线必须用焊片压接在接线端子上，每个端子的压接线不得超过两根。导线引入线穿线后，在进线管处应封堵。控制器的交流220V主电源引入线，应直接与消防电源连接，严禁使用电源插头。在控制器安装过程中，严禁随意操作电源开关，以免损坏机器或导致外部联动设备误动作。

火灾报警系统安装施工工艺【精选文档】

火灾报警系统安装施工工艺【精选文档】

火灾报警系统安装施工工艺

1 施工准备

2 引用标准

GB50339-2003《智能建筑工程质量验收规范》

GB50166—2007《火灾自动报警系统施工及验收规范》

3 材料设备要求

3。1 钢管、接线盒、桥架、控制及通讯线缆的规格型号、材质及阻燃、耐火特性符合设计要求,通过消防产品专业认证，材质检测报告、合格证等齐全。

3。2 火灾探测器:感烟、感温探测器、可燃气体探测器、红外光束探测器、缆式探测器等应有3C认证、型式认可证书、产品质量正面书等。

3.3 手报、消防电话、模块箱。

3。4 控制台、消防报警主机、计算机、不间断电源、打印机等.

4 主要机具

4。1 施工机具:电钻、砂轮、电焊机、电锤.

4。2 测量器具：水平尺、钢卷尺、钢直尺、万用表、摇表、对线器。

4.3 调试仪器：专用消防报警系统综合调试仪器.

5 作业条件

5。1 预埋管路、接线盒、地面线槽及预留孔洞符合设计要求。

5。2 主机房内土建、装饰作业完工，抗静电地板安装完毕，温、湿度达到使用要求。

5.3 机房内接地端子箱安装完毕。

6 安装工艺

6.1 工艺流程：

6.2 钢管、金属线槽及线缆敷设

钢管、金属线槽及线缆敷设请参照 进行，火灾自动报警系统中钢管和金属线槽敷设及穿线的还应满足下列要求:

6。2.1 火灾自动报警系统线缆敷设等应根据《智能建筑工程质量验收规范》的规定，对线缆的种类、电压等级进行检查。

6.2.2 对每回路的导线用500V 的兆欧表测量绝缘电阻，其对地绝缘电阻值不应小于20MΩ。

6。2.3 不同类型、不同系统、不同电压等级的消防报警线路不应穿入同一根管内或线槽的钢管、线槽及线缆敷设 模块箱安装 探测器安装

手动报警按钮安装 主机房设备安装

设备接地 单体设备调试 系统联调 竣工验收 同一槽孔内.

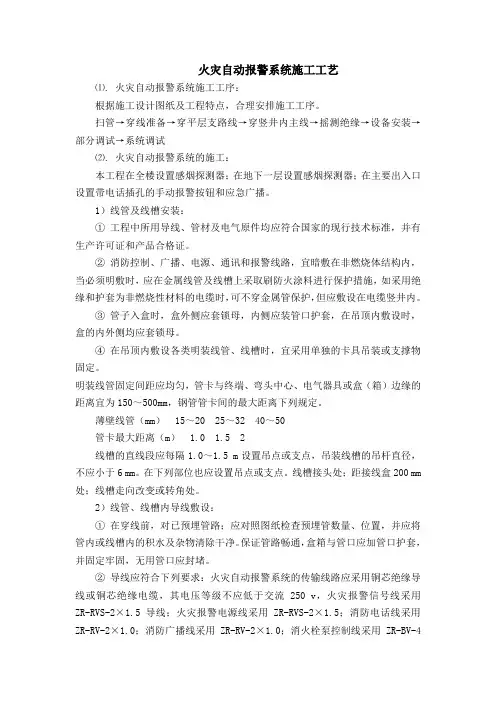

火灾自动报警系统施工工艺

火灾自动报警系统施工工艺

火灾自动报警系统施工工艺

⑴. 火灾自动报警系统施工工序：

根据施工设计图纸及工程特点，合理安排施工工序。

扫管→穿线准备→穿平层支路线→穿竖井内主线→摇测绝缘→设备安装→部分调试→系统调试

⑵. 火灾自动报警系统的施工：

本工程在全楼设置感烟探测器；在地下一层设置感烟探测器；在主要出入口设置带电话插孔的手动报警按钮和应急广播。

1）线管及线槽安装：

① 工程中所用导线、管材及电气原件均应符合国家的现行技术标准，并有生产许可证和产品合格证。

② 消防控制、广播、电源、通讯和报警线路，宜暗敷在非燃烧体结构内，当必须明敷时，应在金属线管及线槽上采取刷防火涂料进行保护措施，如采用绝缘和护套为非燃烧性材料的电缆时，可不穿金属管保护，但应敷设在电缆竖井内。

③ 管子入盒时，盒外侧应套锁母，内侧应装管口护套，在吊顶内敷设时，盒的内外侧均应套锁母。

④ 在吊顶内敷设各类明装线管、线槽时，宜采用单独的卡具吊装或支撑物固定。

明装线管固定间距应均匀，管卡与终端、弯头中心、电气器具或盒（箱）边缘的距离宜为150～500mm，钢管管卡间的最大距离下列规定。

薄壁线管（mm） 15～20 25～32 40～50

管卡最大距离（m） 1.0 1.5 2

线槽的直线段应每隔1.0～1.5 m设置吊点或支点，吊装线槽的吊杆直径，不应小于6 mm。在下列部位也应设置吊点或支点。线槽接头处；距接线盒200 mm处；线槽走向改变或转角处。

2）线管、线槽内导线敷设：

① 在穿线前，对已预埋管路；应对照图纸检查预埋管数量、位置，并应将管内或线槽内的积水及杂物清除干净。保证管路畅通，盒箱与管口应加管口护套，并固定牢固，无用管口应封堵。

② 导线应符合下列要求：火灾自动报警系统的传输线路应采用铜芯绝缘导线或铜芯绝缘电缆，其电压等级不应低于交流250 v，火灾报警信号线采用ZR-RVS-2×1.5导线；火灾报警电源线采用ZR-RVS-2×1.5；消防电话线采用ZR-RV-2×1.0；消防广播线采用ZR-RV-2×1.0；消火栓泵控制线采用ZR-BV-4×1.5;排烟风机手动控制线采用ZR-KVV-5×1.5。探测器之间和探测器至手动报警按钮间导线采用RVS电线。探测器的信号线“＋”应为红色，“－”应为蓝色，其余线路应根据不同用途采用其它颜色区分，但同一工程中，相同用途的导线颜色应一致，接线端子应有标号。
