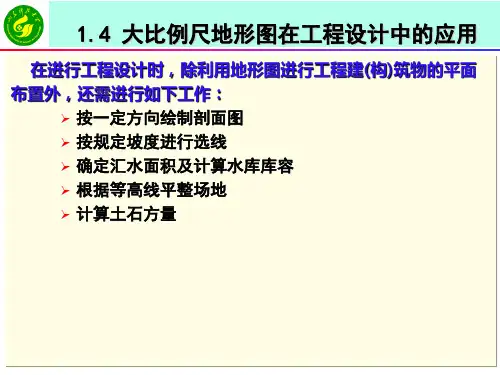

1.4 大比例尺地形图在工程设计中的应用
在进行工程设计时，除利用地形图进行工程建(构)筑物的平
面布置外，还需进行如下工作：
按一定方向绘制剖面图
按规定坡度进行选线
确定汇水面积及计算水库库容
根据等高线平整场地
计算土石方量1.4 大比例尺地形图在工程设计中的应用
一、按一定方向绘制剖面图
在进行道路、管线等工程设计中，需要进行线路的竖向布置，
为此要绘制纵横断面图：
实地测量
根据已有的地形图按一定方向绘制断面图
为了明显地表示地面的起伏变化，高程比例尺常为水平距离
比例尺的10倍～20倍。
为了正确地反映地面的起伏形状，方向线与地性线（山脊线、
山谷线）的交点必须在断面图上表示出来，以使绘制的断面曲线
更符合实际地貌，其高程可按比例内插求得。1.4 大比例尺地形图在工程设计中的应用
一、按一定方向绘制剖面图1.4 大比例尺地形图在工程设计中的应用
二、按规定坡度进行选线
在道路、渠道等工程设计中，要求在不超过某一限制坡度条
件下，选定最短线路或等坡度线路。
此时，可根据下式求出地形图上相邻两条等高线之间满足限
制坡度要求的最小平距。
Mihd0min等高线的等高距
设计限制坡度比例尺分母1.4 大比例尺地形图在工程设计中的应用二、按规定坡度进行选线1.4 大比例尺地形图在工程设计中的应用
三、确定汇水面积及计算水库库容
在桥涵设计中，桥涵孔径大小的确定；水利建设中，水库水
坝的设计位置与水库的蓄水量等，都是根据汇集于这一地区的水
流量来确定的。
汇集水流量的区域面积称为汇水面积。1.4 大比例尺地形图在工程设计中的应用
三、确定汇水面积及计算水库库容
公路桥涵汇水范围
或：水库拦水坝1.4 大比例尺地形图在工程设计中的应用四、根据等高线平整场地
在建筑工程、水利工程以及工矿企业地面工程中，常需要把
地面整理成水平或倾斜的平面，使改造后的地面适于布置和修建
建筑物，便于组织排水、满足交通运输和敷设地下管线的需要。
平整场地既要顾及到工程量的大小，又要填方与挖方基本平衡的
1.3 工业企业设计对地形图的要求各种工业建设中的测量工作，目的都是为本企业的
设计、施工和运营管理服务。因此，各有其自已的特点。
与国家的测图工作比较起来，企业测图的面积较小，
使用范围较窄。由于工程施工，地面上的地物和地貌将
发生很大变化，甚至整个场地进行平整，这样地形图失
掉长期使用价值。
因此，对于为各工业企业测绘的地形图，不论是精
度、内容，还是表现形式等都应该以能满足用图单位的
要求来确定。1.3 工业企业设计对地形图的要求对于工业企业的设计，地形图主要是用在总平面运
输（简称总图运输）设计部门。
该部门的设计任务，就是根据地形图等各种基础资
料和工业企业生产的特点，综合解决主要车间、辅助车
间、动力设施、运输设施、仓库、工程管网以及行政福
利设施等在厂区内的平面与竖向布置。
地形图的必要精度
地形图的比例尺选择
测图范围的确定1.3 工业企业设计对地形图的要求
一、地形图的必要精度
地形图的必要精度应从设计的实际需要出发给以确定。
工业企业的初步设计阶段：
总平面图：要确定和绘出车间、仓库、动力设施和铁路线等
主要建筑物的轮廓位臵和坐标。
竖向布臵图：要绘出竖向布臵系统，设计地面连接的方式、
场地平土标高、排水坡向、建筑物地坪的高程以及运输道路的
高程等。
土方工程图：要分别表示出土方的填、挖量与土方总量。
管道总平面图：在建筑物之间布臵，绘出上下水、动力、电
力等地面和地下主要管线的位臵与坐标。1.3 工业企业设计对地形图的要求
一、地形图的必要精度
地形图的必要精度应从设计的实际需要出发给以确定。
施工设计阶段：
设计的内容基本上与初步设计阶段相同，只是比较详细一些。
图上要正确地反映出所有建筑物的形状与平面位臵，道路和
管线的走向与坡度，以及各项建筑物的高程等，作为准备施工放
样数据的依据。1.3 工业企业设计对地形图的要求
一、地形图的必要精度——点位精度要求
总平面图的设计方法一般是：
首先按照生产的工艺要求，将主要建筑物的轮廓位
