PT2399中⽂资料PT2399（回声处理芯⽚） 芯⽚简单描述：数字环绕混响⾳效处理电路 PT2399是⼀款环绕混响⾳效处理电路，主要⽤于电视、⾳响、卡拉OK混响器等各种⾳响设备中。内建运算放⼤器、VCO（Voltage Control OSC）、A/DC、D/AC、SRAM（40Kb）以及延迟时间控制电路，它的特⾊在于内建VCO可简化外部应⽤线路且易于控制振荡频率，从⽽达到微调延迟时间的效果。此外，PT2399仅16条引脚，所需外接元器件极少，有助于PCB布局的简易化且能更加节省成本。 主要参数：l ⼯作电压：4.5V～5.5Vl ⾃动复位功能l 低噪声：回⾳混响模式-85dB；环绕声模式-90dBl 谐波失真率低：回⾳混响模式THD<1%；环绕声模式THD<0.2%l 内建40Kb SRAMl 可由外部电阻调整VCO的频率l ADM算法l 采⽤的DIP16或SOP16封装应⽤范围 应⽤范围：l 影碟机l 电视l 卡拉OK混响器l 电⼦⾳响设备

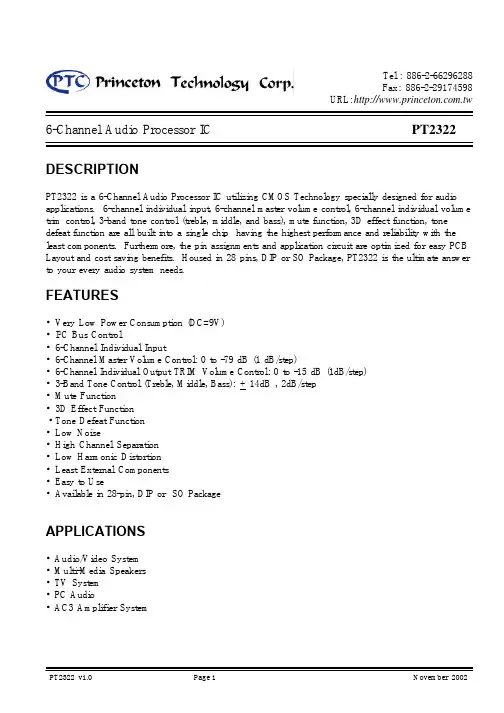

6-Channel Audio Processor ICPT2322
PT2322 v1.0Page 1 November 2002Tel : 886-2-66296288Fax: 886-2-29174598URL:
DESCRIPTIONPT2322 is a 6-Channel Audio Processor IC utilizing CMOS Technology specially designed for audioapplications. 6-channel individual input, 6-channel master volume control, 6-channel individual volumetrim control, 3-band tone control (treble, middle, and bass), mute function, 3D effect function, tonedefeat function are all built into a single chip having the highest performance and reliability with theleast components. Furthermore, the pin assignments and application circuit are optimized for easy PCBLayout and cost saving benefits. Housed in 28 pins, DIP or SO Package, PT2322 is the ultimate answerto your every audio system needs.FEATURES•Very Low Power Consumption (DC=9V)•I2C Bus Control•6-Channel Individual Input•6-Channel Master Volume Control: 0 to -79 dB (1 dB/step)•6-Channel Individual Output TRIM Volume Control: 0 to -15 dB (1dB/step)•3-Band Tone Control (Treble, Middle, Bass): + 14dB , 2dB/step•Mute Function•3D Effect Function •Tone Defeat Function•Low Noise•High Channel Separation•Low Harmonic Distortion•Least External Components•Easy to Use•Available in 28-pin, DIP or SO PackageAPPLICATIONS•Audio/Video System•Multi-Media Speakers•TV System•PC Audio•AC3 Amplifier System元器件交易网6-Channel Audio Processor ICPT2322
Everlight Electronics Co., Ltd. http:\\ Rev 1 Page: 1 of 7 Device No：CDPT-033-008 Prepared date：2005/7/24 Prepared by：Yinhua He Technical Data Sheet 5mm Phototransistor T-1 PT333-3C Features ․Fast response time ․High photo sensitivity ․Pb free ․This product itself will remain within RoHS compliant version. Descriptions ․PT333-3C is a high speed and high sensitive NPN silicon NPN epitaxial planar phototransistor molded in a standard 5 mm package. Due to is water clear epoxy the device is sensitive to visible and near Infrared radiation. Applications ․Infrared applied system ․Camera ․Cockroach catcher Device Selection Guide Chip LED Part No. Material Lens Color PT333-3C Silicon Water clear 元器件交易网
Everlight Electronics Co., Ltd. http:\\ Rev 1 Page: 2 of 7 Device No：CDPT-033-008 Prepared date：2005/7/24 Prepared by：Yinhua He PT333-3C Package Dimensions Notes: 1.All dimensions are in millimeters 2.Tolerances unless dimensions ±0.25mm Absolute Maximum Ratings (Ta=25℃) Parameter SymbolRating Units Collector-Emitter Voltage VCEO 30 V Emitter-Collector-Voltage VECO 5 V Collector Current IC 20 mA Operating Temperature Topr -25 ~ +85℃ ℃ Storage Temperature Tstg -40 ~ +85℃ ℃ Lead Soldering Temperature(*1) Tsol 260 ℃ Power Dissipation at (or below) 25℃ Free Air Temperature Pc 75 mW Notes: *1:Soldering time≦5 seconds. 元器件交易网
简要说明

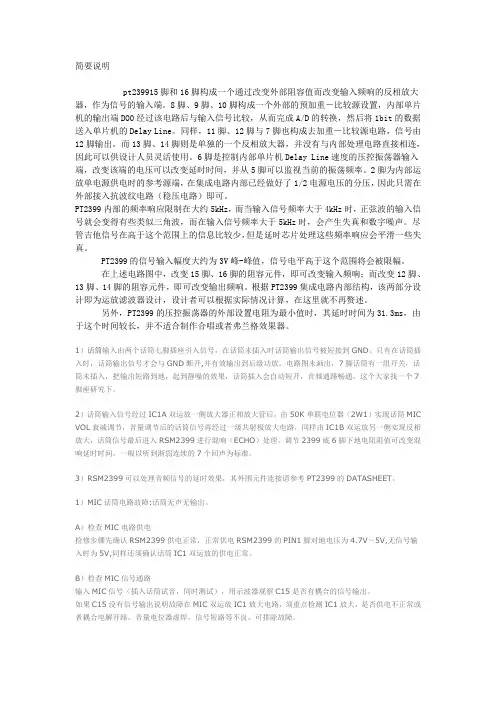

pt239915脚和16脚构成一个通过改变外部阻容值而改变输入频响的反相放大器，作为信号的输入端。8脚、9脚、10脚构成一个外部的预加重－比较源设置，内部单片机的输出端DO0经过该电路后与输入信号比较，从而完成A/D的转换，然后将1bit的数据送入单片机的Delay Line。同样，11脚、12脚与7脚也构成去加重－比较源电路，信号由12脚输出。而13脚、14脚则是单独的一个反相放大器，并没有与内部处理电路直接相连，因此可以供设计人员灵活使用。6脚是控制内部单片机Delay Line速度的压控振荡器输入端，改变该端的电压可以改变延时时间，并从5脚可以监视当前的振荡频率。2脚为内部运放单电源供电时的参考源端，在集成电路内部已经做好了1/2电源电压的分压，因此只需在外部接入抗波纹电路（稳压电路）即可。
PT2399内部的频率响应限制在大约5kHz，而当输入信号频率大于4kHz时，正弦波的输入信号就会变得有些类似三角波，而在输入信号频率大于5kHz时，会产生失真和数字噪声。尽管吉他信号在高于这个范围上的信息比较少，但是延时芯片处理这些频率响应会平滑一些失真。
PT2399的信号输入幅度大约为3V峰-峰值，信号电平高于这个范围将会被限幅。
在上述电路图中，改变15脚、16脚的阻容元件，即可改变输入频响；而改变12脚、13脚、14脚的阻容元件，即可改变输出频响。根据PT2399集成电路内部结构，该两部分设计即为运放滤波器设计，设计者可以根据实际情况计算，在这里就不再赘述。
另外，PT2399的压控振荡器的外部设置电阻为最小值时，其延时时间为31.3ms，由于这个时间较长，并不适合制作合唱或者弗兰格效果器。
1）话筒输入由两个话筒七脚插座引入信号，在话筒未插入时话筒输出信号被短接到GND。只有在话筒插入时，话筒输出信号才会与GND断开,并有效输出到后级功放。电路图未画出，7脚话筒有一组开关，话筒未插入，把输出短路到地，起到静噪的效果，话筒插入会自动短开，音频通路畅通。这个大家找一个7脚座研究下。
Tel: 886-2-66296288
Fax: 886-2-29174598
URL:
PT2322 v1.2c - 1 - Jan. 2004

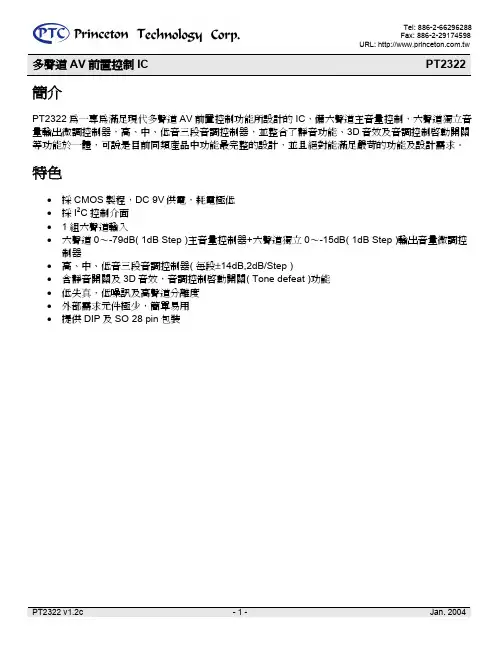

多聲道AV前置控制IC PT2322
