ZD1000图书数据采集器说明书

目 录

第一部分 采集器的基本使用 ......................................................................................... 2

1．如何开关机？ ..................................................................................................... 2

2．关于充电 ............................................................................................................. 2

3．外接U盘、鼠标、键盘 ..................................................................................... 2

4．如何在PDA和电脑之间拷贝文件 ..................................................................... 3

5．如果使PDA一开机，就自动运行《PDA采集查重盘点系统》？ .................. 3

第二部分 图解《PDA采集查重盘点系统》 .................................................................. 3

1．功能介面 ............................................................................................................. 3

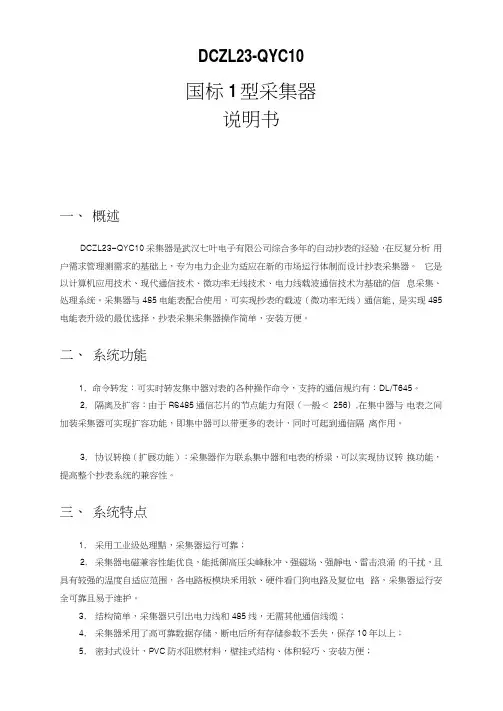

DCZL23-QYC10

国标1型采集器

说明书

一、 概述

DCZL23-QYC10采集器是武汉七叶电子有限公司综合多年的自动抄表的经验，在反复分析 用户需求管理测需求的基础上，专为电力企业为适应在新的市场运行体制而设计抄表采集器。 它是以计算机应用技术、现代通信技术、微功率无线技术、电力线载波通信技术为基础的信 息采集、处理系统。采集器与485电能表配合使用，可实现抄表的载波（微功率无线）通信能, 是实现485电能表升级的最优选择，抄表采集采集器操作简单，安装方便。

二、 系统功能

1, 命令转发：可实时转发集中器对表的各种操作命令，支持的通信规约有：DL/T645。

2, 隔离及扩容：由于RS485通信芯片的节点能力有限（一般＜ 256）,在集中器与 电表之间加装采集器可实现扩容功能，即集中器可以带更多的表计，同时可起到通信隔 离作用。

3, 协议转换（扩展功能）：采集器作为联系集中器和电表的桥梁，可以实现协议转 换功能，提高整个抄表系统的兼容性。

三、 系统特点

1, 采用工业级处理黠，采集器运行可靠；

2, 采集器电磁兼容性能优良，能抵御高压尖峰脉冲、强磁场、强靜电、雷击浪涌 的干扰，且具有较强的温度自适应范围，各电路板模块釆用软、硬件看门狗电路及复位电 路，采集器运行安全可靠且易于维护。

3, 结构简单，采集器只引出电力线和485线，无需其他通信线缆；

4, 采集器釆用了高可靠数据存储，断电后所有存储参数不丢失，保存10年以上；

5, 密封式设计，PVC防水阻燃材料，壁挂式结构、体积轻巧、安装方便；四. 技术基本参数表

序号 项目 指标

1 电气参数 正常工作电压 ■

AC 220V 50Hz

极限工作电压 ±20% Un

消耗功率 有功功率W视在功率W 5VA

2 运行环境条件 • ••

•・•- -259~+55£

湿度 相对湿度W 95%

3 机械性能 冲击（非工作、非包装的情况下） 峰值加速度:250m / S （25g）

ISO9001认 证

DCZL14-XL02型采集器

使用说明书

杭州西力电能表制造有限公司

2010年5月 DCZL12-31101型采集器使用说明书

2 1 产品简介

DCZL14-XL02型采集器是低压电力线载波集中抄表系统的重要组成部分。该采集器符合国家电网公司Q／GDW 375.3-2009、Q／GDW 374.2-2009等《电力用户用电信息采集系统》系列标准，应用现代数字通信技术、计算机软硬件技术、低压电力线载波技术等进行电能量采集。

该型采集器电磁兼容性能优良，温度适应范围广，电压适应范围宽，可以在本地或远程查询和修改设备参数；配备高可靠性存储芯片方便存储采集器挂接的电表档案信息；采集器外壳采用ABS阻燃材料，壁挂式结构设计，体积轻巧，安装方便。

DCZL14-XL02型采集器简称为国网采集器II型。

功能特点：

序号 项 目

1. 数据采集 电能表数据采集 采集器提供RS485抄表接口，最多接32路RS485电表

2. 数据传输 与集中器通信 a) 实现对集中器下发指令的透明转发，并将485电表的响应回传

b) 本地维护接口的通信协议符合Q／GDW 376.1-2009《电力用户用电信息采集系统通信协议：主站与采集终端通信协议》

与电能表通信 采集器与电能表通信，通过485接口按照DL/T 645规约抄读电能表数据

3. 参数设置和查询 采集器参数 通过红外维护接口可以设置和查询485电表的表地址、通信速率、通信协议等

4. 本地功能 本地状态指示 具有电源、工作状态、通信状态等指示。

本地维护接口 支持手持设备通过红外通信口等本地维护接口设置参数。

5. 采集器维护 采集器初始化 接收到主站下发的初始化命令后，分别对硬件、参数区、数据区进行初始化，参数区置为缺省值，数据区清零。

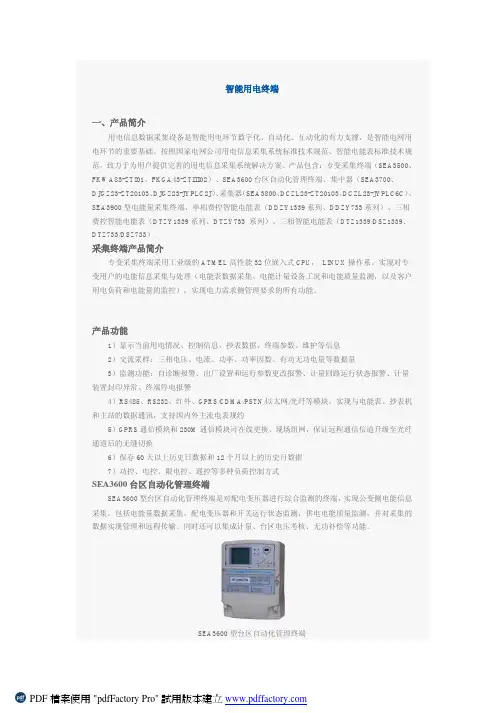

智能用电终端

一、产品简介

用电信息数据采集设备是智能用电环节数字化、自动化、互动化的有力支撑，是智能电网用

电环节的重要基础。按照国家电网公司用电信息采集系统标准技术规范、智能电能表标准技术规

范，致力于为用户提供完善的用电信息采集系统解决方案。产品包含：专变采集终端（SEA3500、

FKWA83-ZTI01、FKGA43-ZTIII02）、SEA3600台区自动化管理终端、集中器（SEA3700、

DJGZ23-ZT20103、DJGZ23-JYPLC2J）、采集器（SEA3800、DCZL23-ZT20103、DCZL23-JYPLC6C）、

SEA3900型电能量采集终端、单相费控智能电能表（DDZY1339系列、DDZY733系列）、三相

费控智能电能表（DTZY1339系列、DTZY733 系列）、三相智能电能表（DTZ1339/DSZ1339、

DTZ733/DSZ733）。 采集终端产品简介

专变采集终端采用工业级的ATMEL高性能32位嵌入式CPU， LINUX操作系。实现对专

变用户的电能信息采集与处理（电能表数据采集、电能计量设备工况和电能质量监测，以及客户

用电负荷和电能量的监控），实现电力需求侧管理要求的所有功能。

产品功能

1）显示当前用电情况、控制信息、抄表数据、终端参数、维护等信息

2）交流采样：三相电压、电流、功率、功率因数、有功无功电量等数据量

3）监测功能：自诊断报警、出厂设置和运行参数更改报警、计量回路运行状态报警、计量

装置封印异常、终端停电报警

4）RS485、RS232、红外、GPRS/CDMA/PSTN/以太网/光纤等模块，实现与电能表、抄表机

和主站的数据通讯，支持国内外主流电表规约

5）GPRS通信模块和230M通信模块可在线更换、现场组网，保证远程通信信道升级至光纤

通道后的无缝切换

6）保存60天以上历史日数据和12个月以上的历史月数据

7）功控、电控、限电控、遥控等多种负荷控制方式 SEA3600台区自动化管理终端
