高温超导

大学物理仿真实验报告

项目名称：高温超导

院系名称： 理学院

专业班级: 应物1202

姓 名： 胡小兵

学 号： 201221020217

一、试验目的

1．了解高临界温度超导材料的基本特性及其测试方法。

2．学习三种低温温度计的工作原理和使用以及进行比

对的方法。

3．了解液氮的使用和低温温度控制的一些简单方法。

二、实验原理

高临界温度超导性

1911年，卡麦林 翁钠斯(H,Kamerlingh Ornes, 1853-1926)用液氮冷却水银并通以几毫安的电流，在测量其端电压时发现，当温度稍低于液氮的正常沸点时，水银线的电阻突然跌落到零，这就是所谓的零电阻现象或超导电现象。通常把具有这种超导电性的物体，称为超导体；而把超导体电阻突然变为零的温度，称为超导转变温度。如果维持外磁场、电流和应力等在足够低的值，则样品在这一定外部条件下的超导转变温度，称为超导临界温度，用表示。在一般的实际测量中，地磁场并没有被屏蔽，样品中通过的电流也并不太小，而且超导转变往往发生在并不很窄的温度范围内，因此通常引起转变温度、零电阻温度和超导转变（中点）温度等来描写高温超导体的特性，如图所示。通常所说的超导转变温度是指。

图1

由于数字电压表的灵敏度的迅速提高，用伏安法直接判定零电阻现象已成为实验中常用的方法。然而，为了确定超导态的电阻确实为零，或者说，为了用实验确定超导态电阻的上限，这种方法的精度不够高。我们知道，当电感L一定时，如果LR串联回路中的电流衰减得越慢，即回路的时间常数τ=L/R越大，则表明该回路中的电阻R越小。实验发现，一旦在超导回路中建立起了电流，则无需外电源就能持续几年仍观测不到衰减，这就是所谓的持续电流。 现代超导重力仪的观测表明，超导态即使有电阻，其电阻也必定小于Ωm。这个值远远小于正常金属迄今所能达到的电阻率Ωm，因此可以认为超导态的电阻率确实为零。

1933年，迈斯纳(W.F.Meissner, 1882-1974)和奥克森尔德（R.Ochsenfeld）把锡和铅样品放在外磁场中冷却到其转变温度以下，测量了样片外部的磁场分布。他们发现，不论是在没有外加磁场中和有外加磁场的情况下使样片从正常态转变为超导态，只要T< ，在超导体内部的磁感应强度Bi总是等于零的，这个效应就是迈斯纳效应，表明超导体具有完全抗磁性。这是超导体所具有的独立于零电阻现象的另一个最基本的性质。迈斯纳效应可用磁悬浮实验来演示。当我们将永久磁铁慢慢落向超导体时，磁铁会被悬浮在一定高度上而不触及到超导体。其原因是，磁感应线无法穿过具有完全抗磁性到超导体，因而磁场受到歧变而产生向上的浮力。

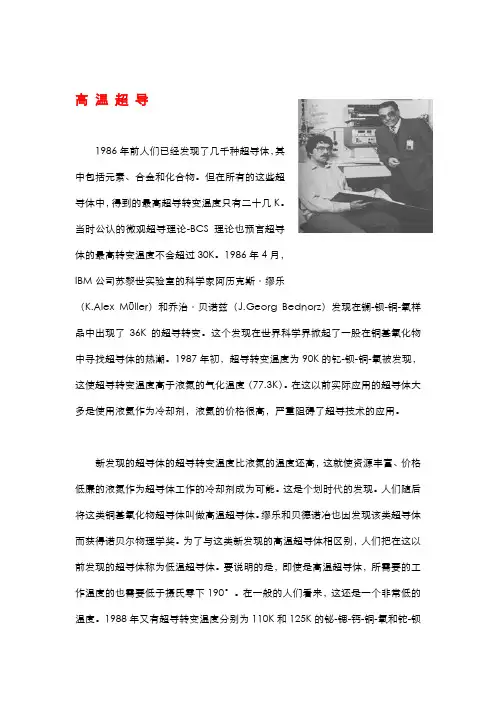

在超导现象发现以后，人们一直在为提高超导临界温度而努力，然而进展却十分缓慢，1973年所创立的记录(=23.2K)就保持了12年。1986年4月，缪勒（K.A.Muller）和贝德罗兹（J.G.Bednorz）宣布，一种钡镧铜氧化物的超导转变温度可能高于30K，从此掀起了波及全世界的关于高温超导电性的研究热潮，在短短的两年时间里就把超导临界温度提高到了110K，到1993年8月已达到了134k。

迄今为止，已发现28中金属元素（在地球常态下）及许多合金和化合物具有超导电性，还有些元素只在高压下才具有超导电性。在表1中给出了典型的超导材料的临界温度（零电阻值）。

温度的升高，磁场和电流的增大，都可以使超导体从超导态转变为正常态，因此常用临界温度，临界磁场Bc和临界电流密度Jc临界参量来表征超导材料的超导性能。自从1911年发现超导电性以来，人们就一直设法用超导材料来绕制超导线圈——超导磁体。但令人失望的是，只通过很小的电流超导就失超了，即超导线圈从电阻为零的超导态转变到了电阻相当高的正常态。直到1961年，孔兹勒（J.E.Kunzler）等人利用Na Sn超导材料绕制成了能产生接近9T磁场的超导线圈，这才打开了实际应用的局面。例如，超导磁体两端并接一超导开关，可以使超导磁体工作在持续电流状态，得到极其稳定的磁场，使所需要的核磁共振谱线长时间地稳定在观测屏上。同时，这样做还可以做正常运行时断开供电电路，省去了焦耳热的损耗，减少了液氦和液氮的损耗。

（二）金属电阻随温度的变化

电阻随温度变化的性质，对于各种类型的材料是很不相同的，它反映了物质的内在属性，是研究物质性质的基本方法之一。

在合金中，电阻主要是由杂质散射引起的，因此电子的平均自由程对温度的变化很不敏感，如锰铜的电阻随温度的变化就很小，实验中所用的标准电阻和电加热器就是用锰铜线绕制而成的。今天已经广泛应用的半导体，其基本性质的揭示是和电阻－温度关系的研究分不开的。也正是做研究低温下水银电阻的变化规律时，发现了超导电性。另一方面，作为低温物理实验中基本工具的各种电阻温度计，完全是建立在对各种类型材料的电阻－温度关系研究的基础上的。因此，掌握这方面实验研究的基本方法是十分必要的。尽管我们的实验是以液氮作为冷源的，进行测量工作的温区是77K到室温，但这里所采用的实验方法同样适用于以液氮作为冷源的更低温度的情况。

在绝对零度下的纯金属中，理想的完全规则排列的原子（晶格）周期场中的电子处于确定的状态，因此电阻为零。温度升高时，晶格原子的热振动会引起电子引动状态的变化，即电子的引动受到晶格的散射而出现电阻Ri。理论计算表明，当时， ，其中为德拜温度。实际上，金属中总是含有杂质的，杂质原子对电子的散射会造成附加的电阻。在温度很低时，例如在4.2k以下，晶格散射对电阻的贡献趋于零，这时的电阻几乎完全由杂质散射所造成，称为剩余电阻Rr，它近似与温度无关。当金属纯度很高时，总电阻可以近似表达成 R＝Ri(T)+Rr .在液氮温度以上，Ri(T)>>Rr，因此有R .例如，铜和铂的德拜温度分别为310k和225k，在63k到室温的温度范围内，它们的电阻R 近似地正比于温度T。然而，稍许精确地测量就会发现它们偏离线性关系，在较宽地温度范围内铂的电阻温度关系如图2所示。

图2 铂的电阻温度关系

在液氮正常沸点到室温这一温度范围内，铂电阻温度计具有良好的线性电阻温度关系， 可表示为R(T)=AT+B或T(R)=aR+b.其中 A,B 和 a,b是不随温度变化的常量。因此，根据我们所给出的铂电阻温度计在液氮正常沸点和冰点的电阻值，可以确定所用的铂电阻温度计的A,B或a,b的值，并由此可得到铂电阻温度计测温时任一电阻所相应的温度值。

（三） 半导体电阻以及pn结的正向电压随温度的变化 半导体具有与金属很不相同的电阻温度关系。一般而言，在较大的温度范围内，半导体具有负的电阻温度系数。半导体的导电机制比较复杂，电子（e ）和空穴（e ）是致使半导体导电的粒子，常统称为载流子。在纯净的半导体中，由所谓的本征激发产生载流子；而在掺杂的半导体中，则除了本征激发外，还有所谓的杂质激发也能产生载流子，因此具有比较复杂的电阻温度关系。如图3所示，锗电阻温度计的电阻温度关系可以分为四个区。在一区中，办单体本征激发占优势，它所激发的载流子的树木随着温度的升高而增多，使其电阻随温度的升高而指数的下降。当温度降低到二区和三区时，半导体杂质激发占优势，在三区中温度开始升高时，它所激发的载流子的树木也是随着温度的升高而增多的，送二使其电阻随温度的升高而指数的下降；但当温度升高到进入二区中时，杂质激发已全部完成，因此当温度继续升高时，由于晶格对载流子散射作用的增强以及载流子热运动的加剧，所以电阻随温度的升高而增大。最后，在四区中温度已经降低到本征激发和杂质激发几乎都不能进行，这时靠载流子在杂质原子之间的跳动而在电厂下形成微弱的电流，因此温度越高电阻越低。适当调整掺杂元素和掺杂量，可以改变三和四这两个区所覆盖的温度范围以及交接处曲线的光滑程度，从而做成所需的低温锗电阻温度计。此外，硅电阻温度计，碳电阻温度计渗碳玻璃电阻温度计和热敏电阻温度计等也都是常用的低温半导体温度计。显然，在大部分温区锗，半导体具有负的电阻温度系数，这是与金属完全不同的。

图3半导体电阻温度曲线

在恒定电流下，硅和砷化镓二极管pn结的正向电压随着温度的降低而升高，如图39-4所示。由图可见，用一支二极管温度计就能测量很宽范围的温度，且灵敏度很高。由于二极管温度计的发热量较大，常把它用作为控温敏感元件。

（四） 温差电偶温度计

当两种金属所做成的导线联成回路，并使其两个接触点维持在不同的温度时，该闭合回路中就会有温差电动势存在。如果将回路的一个接触点固定在一个已知的温度，例如液氮的正常沸点77.4K，则可以由所测量得到的温差电动势确定回路的另一接触点的温度。

应该注意到，硅二极管pn结的正向电压U和温差电动势E随温度T的变化都不是线性的，因此在用内插方法计算中间温度时，必须采用相应温度范围内的灵敏度值。

三、实验仪器

低温恒温器、不锈钢杜瓦容器和支架、PZ158型直流数字电压表、BW2型高温超导材料特性测试装置（即电源盒）以及一根两头带有19芯插头的连接电缆和若干根两头带有香蕉插头的连接导线。

四、实验内容及步骤

1、室温检测

打开pz158型直流数字电压表的电源开关（将其电压程置于200mV档）以及“电源盒”的总电源开关，并依次打开铂电阻、硅二极管和超导样品等三个分电源开关，调节两支温度计的工作电流，测量并记录其室温的电流和电压数据。

原则上，为了能够测量得到反映超导样品本身性质的超导转变曲线，通过超导样品的电流应该越小越好。然而，为了保证用PZ158型直流数字电压表能够较明显地观测到样品的超导转变过程，通过超导样品的电流就不能太小。对于一般的样品，可按照超导样品上的室温电压大约为50uV-200uV来选定所通过的电流的大小，但最好不要大于50mA。

最后，将转换开关先后旋至“温差电偶”和“液面指示”处，此时PZ158型直流数字电压表的式值应当很低。

2、低温恒温器降温速率的控制及低温温度计的比对

（1） 低温恒温器降温速率的控制

低温测量是否能够在规定的时间内顺利完成，关键在于是否能够调节好低温恒温器的下档板侵入液氮的深度，使紫铜恒温块以适当速度降温。为了确保整个实验工作可在3小时以内顺利完成，我们在低温恒温器的紫铜圆筒底部与下档板间距离的1/2处安装了可调式定点液面计。在实验过程中只要随时调节低温恒温器的位置以保证液面计指示电压刚好为零，即可保证液氮表面刚好在液面计位置附近，这种情况下紫铜恒温块温度随时间的变化大致如图10所示。

具体步骤如下：

1) 确认是否已将转换开关旋至“液面指示”处。

2) 为了避免低温恒温器的紫铜圆筒底部一开始就触及液氮表面而使紫铜恒温块温度骤然降低造成实验失败，可在低温恒温器放进杜瓦容器之前，先用米尺测量液氮面距杜瓦容器口的深度，然后旋紧拉杆固定螺母，并将低温恒温器缓缓放入杜瓦容器中。当低温恒温器的下档板碰到了液氮面时，会发生像烧热的铁块碰到水时的响声，同时用手可感觉到有冷气从有机玻璃板上的小孔喷出，还可用手电筒通过有机玻璃板照射杜瓦容器内部，仔细观察低温恒温的位置。
