CAD软件的发展与应用

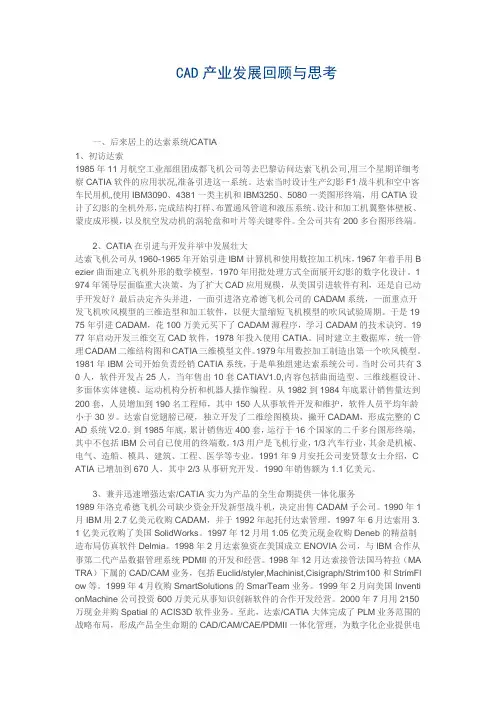

CAD产业发展回顾与思考

一、后来居上的达索系统/CATIA

1、初访达索

1985年11月航空工业部组团成都飞机公司等去巴黎访问达索飞机公司,用三个星期详细考察CATIA软件的应用状况,准备引进这一系统。达索当时设计生产幻影F1战斗机和空中客车民用机,使用IBM3090、4381一类主机和IBM3250、5080一类图形终端，用CATIA设计了幻影的全机外形，完成结构打样、布置通风管道和液压系统、设计和加工机翼整体壁板、蒙皮成形模，以及航空发动机的涡轮盘和叶片等关键零件。全公司共有200多台图形终端。

2、CATIA在引进与开发并举中发展壮大

达索飞机公司从1960-1965年开始引进IBM计算机和使用数控加工机床，1967年着手用Bezier曲面建立飞机外形的数学模型，1970年用批处理方式全面展开幻影的数字化设计。1974年领导层面临重大决策，为了扩大CAD应用规模，从美国引进软件有利，还是自已动手开发好？最后决定齐头并进，一面引进洛克希德飞机公司的CADAM系统，一面重点开发飞机吹风模型的三维造型和加工软件，以便大量缩短飞机模型的吹风试验周期。于是1975年引进CADAM，花100万美元买下了CADAM源程序，学习CADAM的技术诀窍。1977年启动开发三维交互CAD软件，1978年投入使用CATIA。同时建立主数据库，统一管理CADAM二维结构图和CATIA三维模型文件。1979年用数控加工制造出第一个吹风模型。1981年IBM公司开始负责经销CATIA系统，于是单独组建达索系统公司。当时公司共有30人，软件开发占25人，当年售出10套CATIAV1.0,内容包括曲面造型、三维线框设计、多面体实体建模、运动机构分析和机器人操作编程。从1982到1984年底累计销售量达到200套，人员增加到190名工程师，其中150人从事软件开发和维护，软件人员平均年龄小于30岁。达索自觉翅膀已硬，独立开发了二维绘图模块，撇开CADAM，形成完整的CAD系统V2.0。到1985年底，累计销售近400套，运行于16个国家的二千多台图形终端，其中不包括IBM公司自已使用的终端数。1/3用户是飞机行业，1/3汽车行业，其余是机械、电气、造船、模具、建筑、工程、医学等专业。1991年9月安托公司麦贤慧女士介绍，CATIA已增加到670人，其中2/3从事研究开发。1990年销售额为1.1亿美元。

CAD 技术在机械工程设计中的发展与应用

摘要：在机械化程度不断发展下，机械在促进工农业产业发展阶段有着重要作用。机械面临着快速投入市场、高质量、自动化、高效率、精密化的挑战，传统的手工制图还存在着制图速度慢，改型困难和精度比较差等的问题，研究计算机辅助设计CAD技术在工农业机械工程设计阶段的应用，有着实践意义。下面就对其进行分析。

关键词：CDA技术；机械工程；设计

1 CAD技术概述

CAD技术是计算机辅助设计的通用术语，通常指使用CAD计算机和图形设备帮助设计人员完成设计任务。作为技术设计的一部分，需要对不同解决方案进行大量的it比较，以确定最佳解决方案。但是，在实际设计过程中，由于工程量大、信息文本等原因，许多CAD设计元素非常复杂。如果是人工进行的，则需要大量人力和物力，而且很可能由于有关人员的主观判断而造成错误，增加了工程设计时间，并影响到后期工程其他部分的工作。此外，劳动力利用率的增加将大大增加投资成本，并严重妨碍对相关工程成本的控制。

2 CAD技术应用现状

随着中国信息科技的迅猛发展，信息技术和数字技术席卷了许多产业，对产业发展起到了重要作用。随着城市化的迅速发展，中国的耕地面积逐渐减少，突显了资源、粮食和不断增长的人口之间的矛盾。在这种背景下，为了有效提高工农业产量，大部分研究者开始将CAD技术应用于工农业机械设计，希望利用数字技术和工业化相结合，为中国工农业增产奠定良好的基础。对于工农业机械工程和设计公司来说，要想在激烈的市场上占据重要地位，就必须改革和创新产品，以促进其发展，从而提高其总体竞争力。农机的设计作为农机生产的重要组成部分，吸引了众多专业人士的关注和关注。同时，众多农机设计师正在考虑将现代技术纳入设计，以提高农机设计和最终应用的质量，支持和确保中国工农业的可持续发展。CAD作为一个计算机辅助设计软件，通过构建虚拟模型为设计人员提供了展示想象力的机会，并在一定程度上提高了机械设备的精度和设计结果的科学合理性，同时提高了工农业机械工程的应用水平，从而对于社会效益与经济效益的提升意义重大。

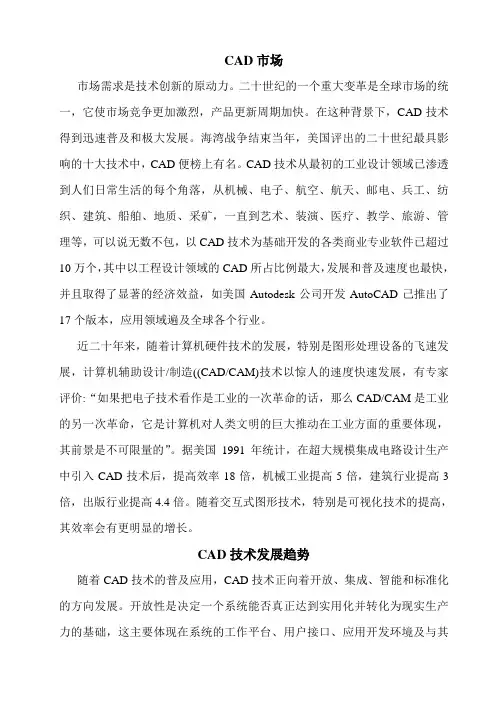

CAD市场

市场需求是技术创新的原动力。二十世纪的一个重大变革是全球市场的统一，它使市场竞争更加激烈，产品更新周期加快。在这种背景下，CAD技术得到迅速普及和极大发展。海湾战争结束当年，美国评出的二十世纪最具影响的十大技术中，CAD便榜上有名。CAD技术从最初的工业设计领域已渗透到人们日常生活的每个角落，从机械、电子、航空、航天、邮电、兵工、纺织、建筑、船舶、地质、采矿，一直到艺术、装演、医疗、教学、旅游、管理等，可以说无数不包，以CAD技术为基础开发的各类商业专业软件已超过10万个，其中以工程设计领域的CAD所占比例最大，发展和普及速度也最快，并且取得了显著的经济效益，如美国Autodesk公司开发AutoCAD己推出了17个版本，应用领域遍及全球各个行业。

近二十年来，随着计算机硬件技术的发展，特别是图形处理设备的飞速发展，计算机辅助设计/制造((CAD/CAM)技术以惊人的速度快速发展，有专家评价:“如果把电子技术看作是工业的一次革命的话，那么CAD/CAM是工业的另一次革命，它是计算机对人类文明的巨大推动在工业方面的重要体现，其前景是不可限量的”。据美国1991年统计，在超大规模集成电路设计生产中引入CAD技术后，提高效率18倍，机械工业提高5倍，建筑行业提高3倍，出版行业提高4.4倍。随着交互式图形技术，特别是可视化技术的提高，其效率会有更明显的增长。

CAD技术发展趋势

随着CAD技术的普及应用，CAD技术正向着开放、集成、智能和标准化的方向发展。开放性是决定一个系统能否真正达到实用化并转化为现实生产力的基础，这主要体现在系统的工作平台、用户接口、应用开发环境及与其他系统的信息交换等方面。所谓集成就是向企业提供一体化的解决方案，通过集成能最大限度地实现企业信息共享，建立新的企业运行方式，提高生产效率。完善的标准化体系则是我国CAD软件开发及技术应用与世界接轨的必由之路。作为CAD系统的支撑环境，开放的操作系统，如:WINDOWS, UNIX将是今后CAD系统的主流;面向对象的编程技术和数据库技术将为CAD系统的发展作出贡献;系统的智能化结合专家系统、知识工程，将各个领域的专家经验融合于CAD系统中，并开发出智能化用户界面，使之更为广大工程设计人员所接受;系统的集成化是大势所趋，80年代中期CAD/CAM技术的集成形成了CIMS高科技系统。

CAD在机械设计中的应用及机械制造技术的发展分析

1. 引言

1.1 CAD在机械设计中的重要性

CAD在机械设计中的重要性体现在多个方面。CAD技术的引入使得机械设计过程更加高效和精准。传统的手工绘图方式存在着制图周期长、易出错等问题，而CAD软件具有快速绘图、修改方便等特点，大大提高了设计效率。CAD技术可以实现设计数据的数字化管理，使得设计过程更加标准化和规范化。设计者可以通过CAD软件实现设计数据的记录、存储和共享，避免了传统设计过程中纸质图纸易丢失、难以保存等问题。

CAD技术还能够实现设计与制造的无缝衔接。设计者可以通过CAD软件直接生成数控加工程序，实现设计图纸与实际制造过程的紧密联系，缩短了产品的开发周期，提高了生产效率。CAD在机械设计中的重要性不言而喻，它不仅提高了设计效率和精度，也使得设计与制造过程更加紧密相连，为机械制造业的发展注入了新的活力。CAD技术的应用无疑是当今机械设计领域的一大重要趋势。

1.2 机械制造技术的发展背景

机械制造技术的发展背景可以追溯到人类社会的早期，随着人类文明的发展，机械制造技术也逐渐得到了提升和改进。最初的机械制造技术主要是基于简单工具和手工操作，通过人力或动物力来完成生产。随着工业革命的到来，机械制造技术开始引入了蒸汽机和机械生产设备，使生产效率得到了极大的提升。

随着科学技术不断进步和发展，机械制造技术也在不断演进。20世纪中叶，随着计算机技术的飞速发展，数字化设计和生产逐渐成为机械制造技术的重要方向。计算机辅助设计（CAD）的应用使机械设计过程更加高效和精确，大大提高了产品的设计质量和生产效率。数控技术的引入使得机械加工更加智能化和自动化，进一步提升了机械制造技术的水平。

随着信息技术和人工智能的不断发展，机械制造技术正朝着智能化、数字化和高度集成化的方向发展。智能制造和工业4.0的概念已经成为机械制造技术发展的热点，通过大数据分析、物联网和云计算等技术的应用，实现了机械制造过程的智能化管理和优化。
