当前位置：文档之家 › 《机械CADCAM》--试题卷1

《机械CADCAM》--试题卷1

  • 格式：doc
  • 大小：51.00 KB
  • 文档页数：4

1.选择题

1. 在以下设备中，通常属于输入设备的是 （ ）

A 显示器 B 数字化仪 C 打印机 D 绘图仪

2. 在数控曲面铣削加工中，不常用的铣刀形式是（ ）

A 平底铣刀 B球面铣刀 C 圆角铣刀 D 锥面铣刀

3. 在CAD作业过程中，线框模型可以支持的工作是（ ）

A 生成三视图 B 生成剖视图 C 生成消隐图 D 生成渲染图形

4. CAD/CAM自动数控编程系统应具有的主要特性是（ ）

A.准确性、高效率等 B.创成性、耐久性等

C.系统性、继承性等 D.知识性、趣味性等

5. 二维平面上，对应于原点O对称变换矩阵为（ ）

A．100010001 B．100010001 C．100010001 D．010100001

6. 下列编程方法中，不属于数控加工编程的方法为（ ）

A. 手工编程 B. 梯形图编程

C. APT语言编程 D. CAD/CAM系统编程

7. 在CAD技术中，缩写形式是IGES的是（ ）

A.层次型数据库 B.初始化图形交换系统

C.随机文件 D.产品模型数据交换标准

8. 成组技术简称为（ ）

A.CAD B.CT C.GT D.IT

9. 12．下列输出设备中，哪一个是以直线线段为最基本图素（ ）

A．笔式绘图仪 B．点阵打印机 C．喷墨绘图仪 D．激光打印机

10. 在设计数据计算机处理中，对于数据之间具有函数关系的数表常采用的处理

方法为（ ）

A．数组赋值 B．建立数据文件 C．拟合公式 D．建立数据库

第二题：填空

1. 常用的数据库结构模型有 ， 网状模型 ， 关系模型 。 2. 计算机辅助工程的英文简称__ _ ___。

3. CAD/CAM 信息（数据）集成的实现方式： ，

中性（标准）格式数据交换文件 ，基于数据库 的集成。

4. 实体模型在计算机内部表示方法有：有 、边界表示法、CSG等。

5. 基于网络的CAD/CAM系统模式结构，通常有 和 B/S 模式。

6. 产品数据管理系统PDM的主要功能有 ， 产品配置管理 ， 工作流管理 ，项目管理 。

7. 形体的表达建立在几何信息和 的处理基础上。

8. 根据软件的生命周期，可以将软件开发分为以下几个主要阶段：可行性研究、

9. 需求分析、系统设计 、软件编制 、组装测试、 。

10. 拓扑信息反映三维形体中各几何元素的数量及其相互之间 。

11. 网络拓扑结构形式有： 、 星形 、环形、网状形 等。

12. CAD/CAM 信息（数据）集成的实现方式有：基于专用数据格式文件集成 ， ，基于数据库集成。

13. 计算机集成制造系统的英文简称___ ___。

14. 常用的软件开发模型有 ， 原型模型 ，螺旋模型 。

15. CAD/CAM软件系统可以分为 、 支撑软件 和 应用软件。

第三题：名词解释：

1. CAD(计算机辅助设计)

2. CAPP：

3. 编码分类法：

4. 狭义CAM

5. 数据库管理系统

第四题简答：

1. 什么是CAD，CAD系统应具备哪些基本功能？

2. 什么是函数插值、函数拟合，简要分析它们的应用与区别。

3. 在CAPP专家系统中，包括哪几个功能模块？

4. 软件工程的基本概念和重要意义。

5. 简述CAD/CAM集成的基本概念。

第五题：分析题

1. 如图，将等腰三角形ABC，通过图形变换成倒等腰三角形A’B’C’。求：

(1)图形变换矩阵T; (2)利用任一点进行坐标验证。

0 A（6,-1）

B（4,-4） C（8,-4） A’（6,1） C’（8,7） B’（4,7）

2. 对下表所示的试验数据，用抛物线插值法求解当x=2.05时的y值。

x 2.59 2.40 2.33 2.21 2.09 2.00 1.88 1.80

y 1.88 1.8 1.7 1.68 1.62 1.59 1.53 1.49

第六题：编程题 X

Y 1. 编写AutoLISP程序，绘制 空间圆柱螺旋曲线。R为底圆半径， P为螺距。

合集下载

机械CADCAM精彩试题期末

机械CADCAM精彩试题期末

实用标准

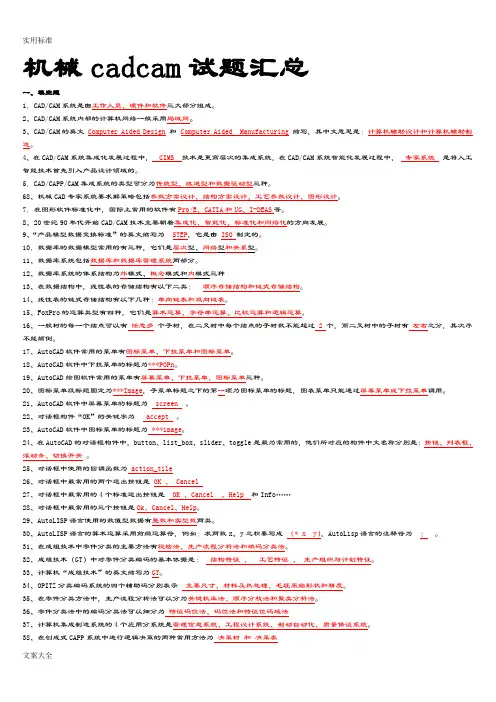

文案大全 机械cadcam试题汇总

一、填空题

1．CAD/CAM系统是由工作人员、硬件和软件三大部分組成。

2、CAD/CAM系统内部的计算机网络一般采用局域网。

3、CAD/CAM的英文

Computer Aided Design 和

Computer Aided Manufacturing 缩写，其中文意思是：计算机辅助设计和计算机辅助制造。

4、在CAD/CAM系统集成化发展过程中， CIMS 技术是更高层次的集成系统，在CAD/CAM系统智能化发展过程中， 专家系统 是将人工智能技术首先引入产品设计领域的。

5．CAD/CAPP/CAM集成系统的类型可分为传统型、改进型和数据驱动型三种。

68、机械CAD专家系统要求解策略包括参数方案设计、结构方案设计、工艺参数设计、图形设计。

7．在图形软件标准化中，国际上常用的软件有Pro/E、CATIA和UG、I-DEAS等。

8、20世纪90年代开始CAD/CAM技术主要朝着集成化、智能化、标准化和网络化的方向发展。

9、“产品模型数据交换标准”的英文缩写为

STEP，它是由

ISO 制定的。

10．数据库的数据模型常用的有三种，它们是层次型、网络型和关系型。

11、数据库系统包括数据库和数据库管理系统两部分。

12、数据库系统的体系结构为外模式、概念模式和内模式三种

13、在数据结构中，线性表的存储结构有以下二类： 顺序存储结构和链式存储结构。

14、线性表的链式存储结构有以下几种：单向链表和双向链表。

15、FoxPro的运算类型有四种，它们是算术运算、字符串运算、比较运算和逻辑运算。

16、一般树的每一个结点可以有 任意多 个子树，在二叉树中每个结点的子树数不能超过 2 个，而二叉树中的子树有 左右之分，其次序不能颠倒。

17、AutoCAD软件常用的菜单有图标菜单、下拉菜单和图标菜单。

18、AutoCAD软件中下拉菜单的标题为***POPn。

机械基础试题及答案[1]

机械基础试题及答案[1]

《机械基础》自测题及答案

一、 名词解释

1.机械：机器、机械设备和机械工具的统称。

2.机器：是执行机械运动，变换机械运动方式或传递能量的装置。

3.机构：由若干零件组成，可在机械中转变并传递特定的机械运动。

4.构件：由若干零件组成，能独立完成某种运动的单元

5.零件：构成机械的最小单元，也是制造的最小单元。

6.标准件：是按国家标准(或部标准等) 大批量制造的常用零件。

7.自由构件的自由度数：自由构件在平面内运动，具有三个自由度。

8.约束：起限制作用的物体，称为约束物体，简称约束。

9.运动副：构件之间的接触和约束，称为运动副。

10.低副：两个构件之间为面接触形成的运动副。

11.高副：两个构件之间以点或线接触形成的运动副。

12.平衡：是指物体处于静止或作匀速直线运动的状态。

13.屈服极限：材料在屈服阶段，应力波动最低点对应的应力值，以σs表示。

14.强度极限：材料σ-ε曲线最高点对应的应力，也是试件断裂前的最大应力。

15.弹性变形：随着外力被撤消后而完全消失的变形。

16.塑性变形：外力被撤消后不能消失而残留下来的变形。

17.延伸率：δ=(L1-L)/L×100％，L为原标距长度，L1为断裂后标距长度。

18.断面收缩率：Ψ=(Ａ－Ａ1)/ Ａ×100％，Ａ为试件原面积，Ａ1为试件断口处面积。

19.工作应力：杆件在载荷作用下的实际应力。

20.许用应力：各种材料本身所能安全承受的最大应力。

21.安全系数：材料的极限应力与许用应力之比。

22.正应力：沿杆的轴线方向，即轴向应力。

23.剪应力：剪切面上单位面积的内力，方向沿着剪切面。

24.挤压应力：挤压力在局部接触面上引起的压应力。

25.力矩：力与力臂的乘积称为力对点之矩，简称力矩。

机械CADCAM试题

机械CADCAM试题

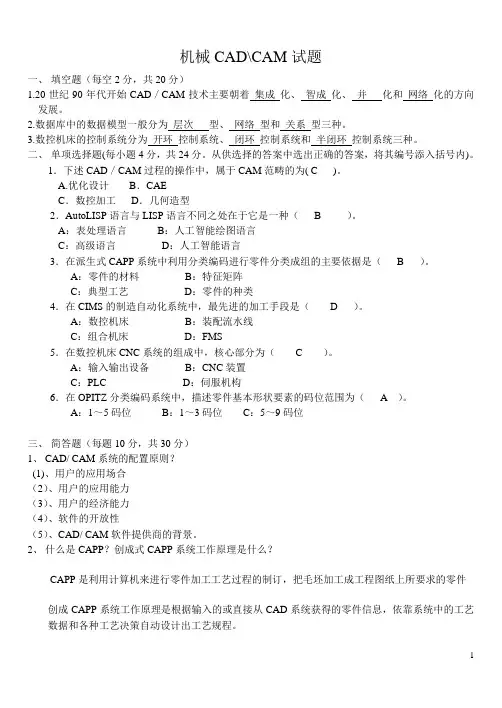

1 机械CAD\CAM试题

一、 填空题（每空2分，共20分）

1.20世纪90年代开始CAD／CAM技术主要朝着 集成 化、 智成 化、 并 化和 网络 化的方向发展。

2.数据库中的数据模型一般分为 层次 型、 网络 型和 关系 型三种。

3.数控机床的控制系统分为 开环 控制系统、 闭环 控制系统和 半闭环 控制系统三种。

二、 单项选择题(每小题4分，共24分。从供选择的答案中选出正确的答案，将其编号添入括号内)。

1．下述CAD／CAM过程的操作中，属于CAM范畴的为( C )。

A.优化设计 B．CAE

C．数控加工 D．几何造型

2．AutoLISP语言与LISP语言不同之处在于它是一种（ B ）。

A：表处理语言 B：人工智能绘图语言

C：高级语言 D：人工智能语言

3．在派生式CAPP系统中利用分类编码进行零件分类成组的主要依据是（ B ）。

A：零件的材料 B：特征矩阵

C：典型工艺 D：零件的种类

4．在CIMS的制造自动化系统中，最先进的加工手段是（ D ）。

A：数控机床 B：装配流水线

C：组合机床 D：FMS

5．在数控机床CNC系统的组成中，核心部分为（ C ）。

A：输入输出设备 B：CNC装置

C：PLC D：伺服机构

6．在OPITZ分类编码系统中，描述零件基本形状要素的码位范围为（ A ）。

A：1～5码位 B：1～3码位 C：5～9码位

三、 简答题（每题10分，共30分）

1、 CAD/ CAM系统的配置原则？

江苏开放大学机械cadcam形成性作业1.

江苏开放大学机械cadcam形成性作业1.

1

江苏开放大学

形成性考核作业

学 号

姓 名

课程代码 110046

课程名称 机械CAD/CAM

评阅教师

第 1 次任务

共 4 次任务

江苏开放大学

2 第1章 机械CAD/CAM概述

※1. 什么是CAD，什么是CAE，什么是CAPP，什么是CAM，什么是CAD/CAM 集成？

答： CAD（Computer Aided Design 缩写）： 是指设计人员以计算机为工具，运用自身的知识和经验，对产品或工程进行包括方案构思、总体设计、工程分析、图形编辑和技术文档整理等设计活动的总称，是一门多学科综合应用的技术。

CAE(Computer Aided Engineering)是指工程设计中的分析计算、分析仿真和结构优化。用计算机辅助求解复杂工程和产品结构强度、刚度、屈曲稳定性、动力响应、热传导、三维多体接触、弹塑性等力学性能的分析计算以及结构性能的优化设计等问题的一种近似数值分析方法。

CAPP（Computer Aided Process Planning 缩写）是指工艺人员根据产品设计结果进行产品的加工方法设计和制造过程设计。将企业产品设计数据转换为产品制造数据的技术，通过这种计算机技术辅助工艺设计人员完成从毛坯到成品的设计。CAPP系统的应用将为企业数据信息的集成打下坚实的基础。

CAM（Computer Aided Manufacturing缩写） 是指计算机在制造领域有关应用的统称。有广义和狭义之分。广义CAM，一般是指利用计算机辅助完成从生产准备工作到产品制造过程中的直接和间接的各种活动。包括工艺准备、生产作业计划、物流过程的运行控制、生产控制、质量控制等主要方面。狭义CAM，通常指数控程序的编制。包括刀具路线的规划、刀位文件的生成、刀具轨迹仿真以及后置处理和NC代码生成等。
