《用多用电表测量定值电阻》的实验报告

第九章恒定电流第9讲用多用电表测量电学中的物理量一、实验目的1．了解多用电表的构造和原理，掌握多用电表的使用方法．2．会使用多用电表测电压、电流及电阻．3．会使用多用电表探索黑箱中的电学元件．二、实验器材多用电表、电学黑箱、直流电源、开关、导线若干、小灯泡、二极管、定值电阻(大、中、小)三个．三、实验步骤1．观察：观察多用电表的外形，认识选择开关的测量项目及量程．2．机械调零：检查多用电表的指针是否停在表盘刻度的零位置．若不指零，则可用小螺丝刀进行机械调零．3．将红、黑表笔分别插入“”、“”插孔．4．测量小灯泡的电压和电流(1)按如图甲所示的电路图连好电路，将多用电表选择开关置于直流电压挡，测小灯泡两端的电压．(2)按如图乙所示的电路图连好电路，将选择开关置于直流电流挡，测量通过小灯泡的电流．5．测量定值电阻(1)根据被测电阻的估计阻值，选择合适的挡位，把两表笔，观察指针是否指在欧姆表的“0”刻度，若不指在欧姆表的“0”刻度，调节欧姆表的旋钮，使指针指在欧姆表的“0”刻度处；(2)将被测电阻接在两表笔之间，待指针稳定后读数；(3)读出指针在刻度盘上所指的数值，用读数乘以所选挡位的，即得测量结果；(4)测量完毕，将选择开关置于交流电压最高挡或“OFF”挡．四、使用多用电表的注意事项1．表内电源正极接黑表笔，负极接红表笔，但是红表笔插入“＋”孔，黑表笔插入“－”孔，注意电流的实际方向．2．区分“机械零点”与“欧姆零点”．机械零点是表盘刻度左侧的“0”位置，调整的是表盘下边中间的定位螺丝；欧姆零点是指刻度盘右侧的“0”位置，调整的是欧姆挡的调零旋扭．3．测电压时，多用电表应与被测元件；测电流时，多用电表应与被测元件．4．测量电阻时，每变换一次挡位都要重新进行调零．5．由于欧姆表盘难以估读，测量结果只需取两位有效数字，读数时注意乘以相应量程的倍率．6．使用多用电表时，手不能接触测试笔的金属杆，特别是在测电阻时，更应注意不要用手接触测试笔的金属杆．7．测量电阻时待测电阻要与其他元件和电源断开，否则不但影响测量结果，甚至可能损坏电表．8．如果长期不用欧姆表，应把表内电池取出．五、欧姆表测电阻的误差分析1．电池旧了电动势下降，会使电阻测量值偏大．2．欧姆表挡位选择不当，导致表头指针偏转过大或过小都有较大误差，通常使表针指在中央刻度附近，即表盘的13～23范围内，误差较小．【例题】某同学想测量一未知电阻的阻值x R，实验室备有下列器材∶a.电流表G，量程为100 mA，内阻未知；b.电阻箱R，阻值范围为0～999.9 Ω；c.未知电阻x R；d.干电池一节，电动势E=1.5V；e.开关，红、黑表笔，导线若干。

三表法实验报告三表法实验报告引言：三表法是一种常用的实验方法，用于测量电路中的电压、电流和电阻。

本实验旨在通过三表法测量电路中的电压、电流和电阻，并分析实验结果。

实验器材：1. 电源2. 电压表3. 电流表4. 电阻箱5. 多用途电路板6. 电源线7. 连接线实验步骤：1. 将电源连接到电路板上，并确保电源开关处于关闭状态。

2. 将电阻箱连接到电路板上，并将电阻值设定为10欧姆。

3. 将电压表连接到电路板上，测量电路中的电压。

4. 将电流表连接到电路板上，测量电路中的电流。

5. 将电阻值设定为20欧姆，并重复步骤3和4。

6. 将电阻值设定为30欧姆，并重复步骤3和4。

7. 记录实验数据。

实验结果分析：通过实验测量得到的数据如下：电阻值为10欧姆时，电压为5伏特，电流为0.5安培；电阻值为20欧姆时，电压为10伏特，电流为0.5安培；电阻值为30欧姆时，电压为15伏特，电流为0.5安培。

根据实验结果可以得出以下结论：1. 电压与电阻成正比：当电阻值增加时，电压也随之增加。

2. 电流与电阻无关：无论电阻值如何变化，电流始终保持不变。

实验结果与理论分析的差异可能是由于实验误差引起的。

在实验过程中，可能存在连接不牢固、仪器读数误差等因素，这些因素都会对实验结果产生影响。

实验的局限性：本实验只测量了三组数据，无法得出更为准确的结论。

为了提高实验的可靠性，可以进行更多次的测量，并计算平均值。

实验的应用：三表法是电路实验中常用的方法，可以用于测量各种电路中的电压、电流和电阻。

它在电子工程、电路设计和电路故障排除等领域都有广泛的应用。

结论：通过三表法测量电路中的电压、电流和电阻，可以得出电压与电阻成正比，电流与电阻无关的结论。

实验结果与理论分析存在一定差异，可能是由于实验误差引起的。

三表法是一种常用的实验方法，在电子工程领域有着广泛的应用。

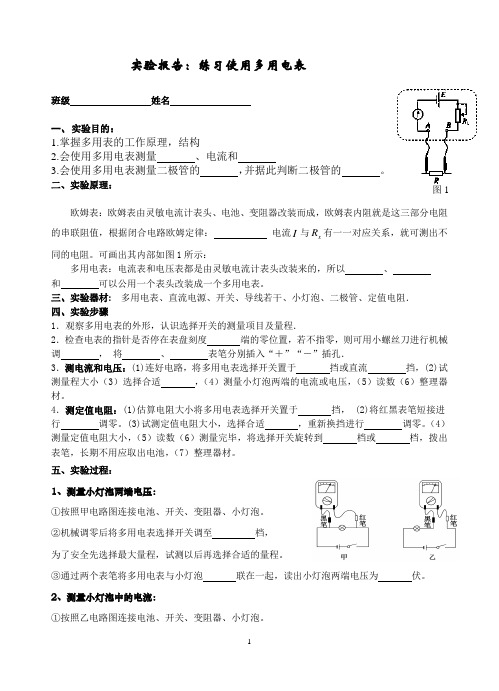

实验报告：练习使用多用电表班级姓名一、实验目的：1.掌握多用表的工作原理，结构2.会使用多用电表测量、电流和3.会使用多用电表测量二极管的，并据此判断二极管的。

二、实验原理：图1 欧姆表：欧姆表由灵敏电流计表头、电池、变阻器改装而成，欧姆表内阻就是这三部分电阻的串联阻值，根据闭合电路欧姆定律：电流I与x R有一一对应关系，就可测出不同的电阻。

可画出其内部如图1所示：多用电表：电流表和电压表都是由灵敏电流计表头改装来的，所以、和可以公用一个表头改装成一个多用电表。

三、实验器材:多用电表、直流电源、开关、导线若干、小灯泡、二极管、定值电阻．四、实验步骤1．观察多用电表的外形，认识选择开关的测量项目及量程．2．检查电表的指针是否停在表盘刻度端的零位置，若不指零，则可用小螺丝刀进行机械调，将、表笔分别插入“＋”“－”插孔．3．测电流和电压：(1)连好电路，将多用电表选择开关置于挡或直流挡，(2)试测量程大小（3）选择合适，（4）测量小灯泡两端的电流或电压，（5）读数（6）整理器材。

4．测定值电阻：(1)估算电阻大小将多用电表选择开关置于挡， (2)将红黑表笔短接进行调零。

(3)试测定值电阻大小，选择合适，重新换挡进行调零。

（4）测量定值电阻大小，（5）读数（6）测量完毕，将选择开关旋转到档或档，拨出表笔，长期不用应取出电池，（7）整理器材。

五、实验过程：1、测量小灯泡两端电压：①按照甲电路图连接电池、开关、变阻器、小灯泡。

②机械调零后将多用电表选择开关调至档，为了安全先选择最大量程，试测以后再选择合适的量程。

③通过两个表笔将多用电表与小灯泡联在一起，读出小灯泡两端电压为伏。

2、测量小灯泡中的电流：①按照乙电路图连接电池、开关、变阻器、小灯泡。

②机械调零后将多用电表选择开关调至 档，为了安全先选择最大量程，试测以后再选择合适的量程。

③通过两个表笔将多用电表与小灯泡 联，读出小灯泡中通过的电流为 安。

3、测量定值电阻：①机械调零后将多用电表的 、 表笔分别插入+、-插孔，选择开关旋至 （“Ω”）档（x1、x10、x100、x1k ）。

《用多用电表测量定值电阻》的实验报告
2010年10月25日 高二8班 林震 53号
一、实验目的
学会使用多用电表中的欧姆表测量定值电阻。

二、实验原理
根据闭合电路的欧姆定律得()x g R R r R E I +++=，当R r R R g x ++=，则：
()2g x g I R R r R E I =+++=。

三、实验器材
多用电表一只，探笔两支，定值电阻4个。

四、实验电路
五、实验步骤
1.检查指针是否指向∞刻度线，如果没有，则用利器轻轻转动表盘下的定位螺丝，
直到指针指向∞刻度线为止。

2.将两支探笔插入两个测试笔孔中。

3.开关摆至合适的档位，将两支探笔相互接触，检查指针是否指向零刻度线，如
果没有，则调节微调螺丝，直到指针指向零刻度线为止。

4.将两支探笔放在定值电阻的两端，测得阻值。

5.记录数据，再测试下一个电阻。

如果需要换挡，则重复步骤3。

六、实验数据
定值电阻档位示数阻值R1×1 6.6 6.6Ω
R2×10 32 320Ω
R3×100 10 1000Ω
R4×1k 30 30000Ω七、实验结果
定值电阻R1、R2、R3、R4的阻值分别是6.6Ω、320Ω、1000Ω、30000Ω。

八、实验结论
学会如何用多用电表中的欧姆表测量出定值电阻的阻值。

实验多用电表(万用表)的使用【多用电表测电阻（欧姆表）】1．实验目的（多用表测电阻）（欧姆表）了解多用电表的结构，明确多用电表的使用方法，学会用多用电表测电阻。

2．多用电表特点多用电表是一种多用仪表，一般可以用来测电流、电压和电阻。

每一测量项目有几个量程。

用途广泛，使用方便，但准确度稍低。

3．实验器材多用电表一块，定值电阻若干(含几欧、几十欧、几千欧多种规格电阻)，小螺丝刀、电灯泡。

4．实验步骤(1)机械调零：检查多用表指针是否停在表盘刻度线左端的零位置，若不指零，可用小螺丝刀旋转定位螺丝。

(2)选档：先将两表笔分别插入所对应插孔中，根据定值电阻大小，旋动选择开关使其尖端对准欧姆档的合适量程档。

(3)欧姆调零：将红、黑表笔短接，调整调零电阻旋钮，使指针指向欧姆表刻度的零位置。

方法：红、黑表笔短接，调节调零旋钮，使指针指向最右方0处．(4)测量、读数：将红、黑表笔分别与待测电阻两端相接，表针示数乘以量程倍率，即为待测电阻的阻值。

(5)重复步骤(2)、(3)、(4)。

对其他定值电阻进行测量时，要注意每次换档后都要重新调零，并将测定值与标定值进行比较；对灯泡、电炉丝或人体电阻测量时，注意先粗测或估计其阻值，选择好适当量程。

(6)实验完毕，应将两表笔从插孔中拔出，并将选择开关置于“OFF”档或交流电压最高档。

如果欧姆表长期不用，应取出表内的电池。

5. 欧姆表测电阻电路图及表盘刻度问题：相对于其他电表欧姆表的表头有什么特点？①零刻度在右边，左边为无限大②刻度不均匀，左边密、右边稀疏6.使用步骤7．注意事项(1)测电阻时，待测电阻要与电源以及其他电阻断开，且不要用手接触表笔。

(2)合理选择欧姆档量程，应尽可能使指针指在中央位置附近(指针处在表盘中央时读数比较准确)。

(3)指针偏转角太大，小电阻，换用小倍率；指针偏转角太小，大电阻，换用大倍率。

(4)换用欧姆档的另一量程时，一定要重新进行“欧姆调零”，才能进行测量。

保持安静 认真听讲 细心观察 规范操作
注:本实验报告仅对本次试验样品负责
＂练习使用多用电表＂实验报告单
班级________________姓名________________实验时间______________
一、实验目的
1.会使用多用电表测量电压、电流和电阻
2.会使用多用电表测量二极管的正、反向电阻，并据此判断二极管的正负极。

3.会使用多用电表探索黑箱中的电学元件。

二、实验器材
多用电表、直流电源、开关、导线若干、小电珠、二极管、定值电阻、电学黑箱。

三、实验步骤
1．观察多用电表的外形，认识选择开关的测量项目及量程．
2．检查电表的指针是否停在表盘刻度电流档最左端的零位置，若不指零，则可用小螺丝刀进行机械调零。

3．将红、黑表笔分别插入“＋”“－”插孔．
4．连好电路，将多用电表选择开关置于直流电压挡，测小电珠两端的电压．
5．所示连好电路，将选择开关置于直流电流挡，测量通过小电珠的电流．
6．利用多用电表的欧姆挡测三个定值电阻的阻值，比较测量值和真实值的误差．
7．研究二极管的单向导电性，利用多用电表的欧姆挡测二极管两个引线间的电阻，确定正负极．。

1．某实验小组在练习使用多用电表时，他们正确连接好电路如图甲所示．闭合开关S后，发现无论如何调节电阻箱R0，灯泡都不亮，电流表无示数，他们判断电路可能出现故障．经小组讨论后，他们尝试用多用电表的欧姆挡来检测电路．已知保护电阻R＝15 Ω，电流表量程为0～50 mA.操作步骤如下：①将多用电表挡位调到欧姆×1挡，再将红、黑表笔短接，进行欧姆调零；②断开图甲电路开关S，将多用电表两表笔分别接在a、c上，多用电表的指针不偏转；③将多用电表两表笔分别接在b、c上，多用电表的示数如图乙所示；④将多用电表两表笔分别接在c、e上，调节R0＝20 Ω时，多用电表示数如图丙所示，电流表的示数如图丁所示．回答下列问题：(1)图丙中的多用电表示数为________ Ω；图丁中的电流表示数为________ mA.(2)操作步骤④中，多用电表红表笔应接______(选填“c”或“e”)点．(3)电路的故障可能是________．A．灯泡短路B．灯泡断路C．保护电阻R短路D．保护电阻R断路(4)根据以上实验得出的数据，还可以计算出多用电表内部电源的电动势E′＝________ V(结果保留三位有效数字)．2．(2023·福建泉州市质检)某同学利用多用电表的欧姆挡进行实验研究．欧姆挡所用电池的电动势为9 V，刻度盘中央刻度值为“15”，选择旋钮打在“×1 k”挡．(1)该同学用欧姆挡测量某一量程为15 V的电压表内阻．①指针指在图甲所示位置，此测量值为________ kΩ；查阅资料发现该电压表内阻真实值为15 kΩ，测量值与真实值偏差较大，可能原因是该同学未进行欧姆调零就直接测量，若此时把两表笔短接，则指针应指在欧姆挡零刻度线的______侧(选填“左”或“右”)．②进行欧姆调零后再测量，多用电表指针恰好指在“15”刻度线，此时电压表示数为________ V(结果保留2位有效数字)．(2)该同学接着用欧姆挡探测只有一个元件的黑箱，如图乙所示，当两表笔接触黑箱接线柱a、b时，发现电表指针快速摆向右边后再摆回最左边刻度线，则该元件可能是________．A．电阻B．电感线圈C．电容器D．二极管3．某实验小组设计了如图(a)所示的欧姆表电路，仅用一节干电池通过控制开关S，就可使“欧姆表”具有“×10”和“×100”两种倍率．电路中使用的实验器材如下：干电池：电动势E＝1.5 V，内阻r＝1 Ω；毫安表：满偏电流I g＝1 mA，内阻R g＝125 Ω；滑动变阻器R0，阻值调节范围足够大；定值电阻R1、R2和R3，其中R1＝1 000 Ω；开关S，红、黑表笔各一支，导线若干．(1)按照图(a)连接好电路，表笔1为________(选填“红”或“黑”)表笔．(2)当开关S断开时，将两表笔短接，调节滑动变阻器R0, 使电流表达到满偏，此时R0＝________ Ω，“欧姆表”的倍率是______________(选填“×10”或“×100”)．(3)闭合开关S使“欧姆表”倍率改变，电阻R2＝__________ Ω.将两表笔短接，调节滑动变阻器R0，使电流表达到满偏．(4)保持开关闭合，在表笔间接入电阻R3(图中未画出)，电流表指针指向图(b)所示的位置时，电阻R3＝________ Ω.4．(2023·福建省模拟)图甲为一个多用电表欧姆挡内部电路示意图．电流表满偏电流1 mA、内阻10 Ω；电池电动势1.5 V、内阻1 Ω；(1)图甲中表笔a为________色(选填“红”或“黑”)．调零电阻R0可能是下面两个滑动变阻器中的________(填选项序号)．A．电阻范围0～200 ΩB．电阻范围0～2 000 Ω(2)在进行欧姆调零后，正确使用该多用电表测量某电阻的阻值，电表读数如图乙所示，被测电阻的阻值为________ Ω.(3)如图丙所示，某同学利用定值电阻R1给欧姆表增加一挡位“×10”，则定值电阻R1＝______ Ω.(结果保留1位小数)(4)若该欧姆表换了一个电动势为1.5 V、内阻为10 Ω的电池，调零后测量某电阻的阻值，其测量结果________．(选填“偏大”“偏小”或“准确”)5．(2023·浙江省模拟)多用电表是实验室中常用的测量仪器，如图甲所示为多量程多用电表示意图．通过一个单刀多掷开关S，接线柱B可以分别与触点1、2、3、4、5接通，从而实现使用多用电表测量不同物理量的功能．图中的E是电池的电动势，R3是电池内阻，R6是欧姆调零电阻，A、B分别与黑、红表笔相接．R1、R2、R4、R5都是定值电阻，表头G的满偏电流为20 mA，内阻为R g.已知R1＋R2＝4R g，R4＝360 Ω，R5＝1 600 Ω.(1)关于此多用电表，下列说法正确的是______；A．图中B是红表笔B．当S接触点1或2时，多用电表处于测量电流的挡位，且接1时的量程比接2时大C．当S接触点3时，多用电表处于测量电阻的挡位，倍率越大，滑动变阻器接入电路的阻值越大D．当S接触点4、5时，多用电表处于测量电压的挡位，且接4比接5时量程大(2)该学习小组将“B”端与“3”相接，将A、B表笔短接，调节R6.进行欧姆调零后测量未知电阻．得到通过表头G的电流与被测未知电阻的关系如图乙所示，由此可知多用电表中电池的电动势E＝________ V(计算结果保留三位有效数字)．通过分析可知该小组使用多用电表的________(填“×1”“×10”或“×1k”)倍率的欧姆挡进行测量未知电阻．(3)实验小组用多用电表测量电源的电动势和内阻．器材有：待测电源(电动势约为8 V), 定值电阻R0＝8.0 Ω，多用电表一只，电阻箱一只，连接实物如图丙所示，测得并记录多组数据后，得到对应的1U－1R图，如图丁所示，则内阻r＝________ Ω(结果保留三位有效数字)．。

实验十用多用电表测电阻、电压和电流[实验目的]练习用多用电表测电阻、电压和电流[实验原理]闭合电路欧姆定律[实验器材]多用电表、待测电阻、电源、开关、导线若干。

[实验步骤]1、准备（1）观察多用电表的外形，认识选择开关的测量项目及量程；（2）检查多用电表的指针是否停在表盘刻度左端的零位置。

若不指零，则可用小螺丝刀调整机械调零旋钮使指针指零；（3）将红、黑表笔分别插入“+”、“-”插孔；2、实验开始，按如图所示的电路把待测电阻、电源、开关连接成电路。

1）测电阻（1）将选择开关置于欧姆表的“×1”挡，短接红、黑表笔，转动调整欧姆零点的旋钮，使指针指向欧姆表刻度的零位置。

（2）将两表笔分别接触几欧、几十欧的定值电阻两端，读出欧姆表指示的电阻数值，并与标准值比较，然后断开表笔。

一般要选择比被测电阻的估计值低一个数量级的倍率。

如估计值为200Ω就应该选×10的倍率。

（3）将选择开关置于欧姆挡的“100”挡，重新调整欧姆零点，然后测定几百欧、几千欧的电阻，并将测定值与标准值进行比较。

（4）选择适当的量程，断开开关S，用多用表电阻挡测出待测电阻R的阻值。

（注意：读数时将指针示数乘以倍率，得测量值。

）2）测电压（1）根据被测物理量及其数量级将选择开关旋到相应的位置（注意：不需要调零）。

读数时还要注意选用刻度盘上对应的量程刻度。

将选择开关置于直流电压2.5V挡，测1.5V 干电池的电压；（2）合上开关S，用多用表电压挡测出电阻两端的电压值U。

3）测电流（1）根据被测物理量及其数量级将选择开关旋到相应的位置（注意：不需要调零）。

读数时还要注意选用刻度盘上对应的量程刻度。

（如测量20mA 左右的直流电流，应将选择开关对准左边100mA 量程处；在刻度盘上，应该看最下一行刻度，即满偏刻度为10的刻度线，从刻度盘读出数据后还应再乘10，得测量结果。

）（2）断开开关S ，用多用表串联接入电路，再合上开关S ，用多用表电流挡测出流过电阻的电流值。
