基于MIDASGen的隔震钢框架结构抗震性能分析

基于MIDASGen的隔震钢框架结构抗震性能分析

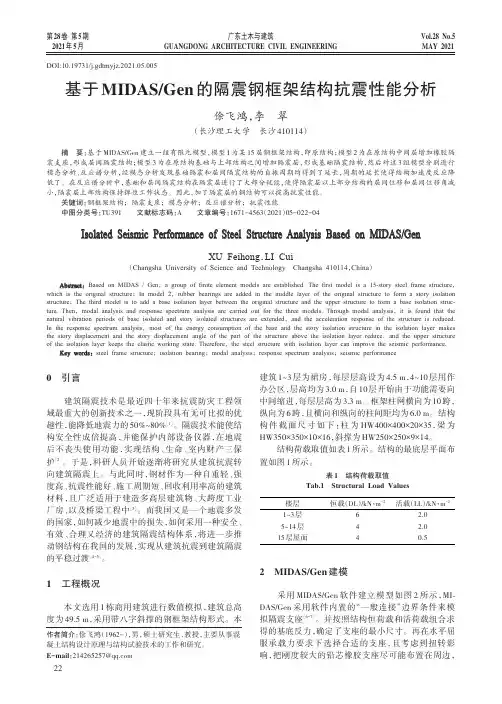

广东土木与建筑GUANGDONG ARCHITECTURE CIVIL ENGINEERING2021年5月第28卷第5期MAY 2021Vol.28No.5DOI:10.19731/j.gdtmyjz.2021.05.005作者简介：俆飞鸿（1962-），男，硕士研究生，教授，主要从事混凝土结构设计原理与结构试验技术的工作和研究。

E-mail ：****************0引言建筑隔震技术是最近四十年来抗震防灾工程领域最重大的创新技术之一，现阶段具有无可比拟的优越性，能降低地震力的50%~80%［1］。

隔震技术能使结构安全性成倍提高，并能保护内部设备仪器，在地震后不丧失使用功能，实现结构、生命、室内财产三保护［2］。

于是，科研人员开始逐渐将研究从建筑抗震转向建筑隔震上。

与此同时，钢材作为一种自重轻、强度高、抗震性能好、施工周期短、回收利用率高的建筑材料，且广泛适用于建造多高层建筑物、大跨度工业厂房、以及桥梁工程中［3］。

而我国又是一个地震多发的国家，如何减少地震中的损失，如何采用一种安全、有效、合理又经济的建筑隔震结构体系，将进一步推动钢结构在我国的发展，实现从建筑抗震到建筑隔震的平稳过渡［4-5］。

1工程概况本文选用1栋商用建筑进行数值模拟，建筑总高度为49.5m ，采用带八字斜撑的钢框架结构形式。

本建筑1~3层为裙房，每层层高设为4.5m ，4~10层用作办公区，层高均为3.0m ，自10层开始由于功能需要向中间缩进，每层层高为3.3m 。

框架柱网横向为10跨，纵向为6跨，且横向和纵向的柱间距均为6.0m 。

结构构件截面尺寸如下：柱为HW400×400×20×35，梁为HW350×350×10×16，斜撑为HW250×250×9×14。

结构荷载取值如表1所示。

结构的最底层平面布置如图1所示。

2MIDAS/Gen 建模采用MIDAS/Gen 软件建立模型如图2所示，MI⁃DAS/Gen 采用软件内置的“一般连接”边界条件来模拟隔震支座［6-7］。

midas-Gen-钢结构优化分析及设计

midas-Gen-钢结构优化分析及设计

例题3 钢框架结构分析及优化设计例题.钢框架结构分析及优化设计概要本例题通过某六层带斜撑的钢框架结构来介绍midas Gen的优化设计功能。

midasGen提供了强度优化和位移优化两种优化方法。

强度优化是指在满足相应规范的强度要求条件下，求出最小构件截面，即以结构重量为目标函数的优化功能。

位移优化是针对钢框架结构，在强度优化设计前提下，增加了以侧向位移为约束条件的自动设计功能。

本文主要讲述强度优化设计功能。

此例题的步骤如下:1.简介2.建立模型并运行分析3.设置设计条件4.钢构件截面验算及设计5.钢结构优化设计1.简介本例题介绍midas Gen的优化设计功能。

例题模型为带斜撑的六层钢框架结构。

(该例题数据仅供参考)基本数据如下：➢轴网尺寸：见图2➢柱: HW 200x204x12/12➢主梁：HM 244x175x7/11➢次梁：HN 200x100x5.5/8➢支撑：HN 125x60x6/8➢钢材：Q235➢层高：一层 4.5m二～六层 3.0m➢设防烈度：8º（0.20g）➢场地：II类➢设计地震分组：1组➢地面粗糙度；A➢基本风压：0.35KN/m2；➢荷载条件：1-5层楼面，恒荷载4.0KN/m2，活荷载2.0KN/m2；6层屋面，恒荷载5.0KN/m2，活荷载1.0KN/m2；1-5层最外圈主梁上线荷载4.0KN/m；6层最外圈主梁上线荷载1.0KN/m；➢分析计算考虑双向风荷载，用反应谱分析法来计算双向地震作用图1 分析模型图2 结构平面图图3 ①，③轴线立面图图4 ①，④轴线立面图图5 ○B，○C轴线立面图图6 ○A，○D轴线立面图2.建立模型并运行分析建立模型并进行分析运算。

1.主菜单选择特性>材料>材料特性值：添加材料号：1；名称：Q235；规范：GB03(S) ；数据库：Q235；材料类型：各向同性。

2.主菜单选择特性>截面>截面特性值：添加：添加梁、柱截面尺寸。

Midas Gen系列培训资料

Midas Gen系列培训资料

图 1 例题—框剪结构推覆分析
要点关注
图 2 某超高层推覆分析
位移控制
图 3 某体育场馆推覆分析
结果列举
性能控制点
设定荷载增幅次数 和迭代次数
静力弹塑性分析控制
静力弹塑性分析荷载工况
提供多折线类型和 FEMA 类型，亦可由 用户自定义
用户也可自定义铰 特性值的有关参数
类型
可对剪力墙直接分 配墙单元塑性铰 FEMA 类型，亦可自
图 3 某穹顶组合结构
结果列举
将荷载类 型分为可 变与不变
屈曲分析控制数据
最低阶模态屈曲向量
使用位移控制法
失稳临 界点
临界荷载系数
图 4 屈曲模态
图 5 临界荷载系数
稳定系数
非线性分析控制数据
荷载－位移全过程曲线
钢结构节点细部分析
背景 为精确分析开口部位的应力状态，使用板单元进行细部建模和分析，利用刚性连 接功能将采用板单元建立的开口部位模型和采用梁单元建立的其他部分的模型 连为一体，查看板单元开口部位细部分析的结果。
目录
一 钢筋混凝土框剪结构抗震分析及设计 二 钢结构分析及优化设计 三 单层网壳屈曲分析 四 钢结构节点细部分析 五 组合结构分析 六 钢筋混凝土结构施工阶段分析 七 转换结构细部分析 八 钢筋混凝土静力弹塑性推覆分析 九 筒仓的建模分析 十 索单元的应用 十一 边界非线性分析 十二 动力弹塑性分析 十三 大体积混凝土水化热分析 十四 弹性地基梁分析 十五 超长板温度应力分析 十六 错层框剪结构分析及设计
梁单元
板单元
实体单元
图 1 例题—转换深粱结构（梁、板、实体）图 2 某转换粱结构来自图 3 某多塔转换结构
要点关注

midas gen钢结构分析设计

midas gen钢结构分析设计
值（设计->钢构件设计参数->编辑钢材）
根据厚度，有不 同的屈服强度。
10/60
1.建模–材料
• 菜单：特性->材料->材料特性值
阻尼比（抗规8.2.2条） 1.多遇地震：
H≤50m: 0.04 50m<H<200m: 0.03 H≥200m: 0.02 2. 罕遇地震： 弹塑性分析：0.05
用于考虑不同材料 的阻尼比
则按照公式5.2.2计算。 如果丌勾选，则默认取值为
梁：1.0 柱：0.85
34/60
3.设计-设计规范
• 菜单：设计->钢构件设计->设计规范
选择是否考虑抗震
如果勾选“所有梁都丌考虑横向屈曲”，将丌对梁 （或桁架）作整体稳定性计算。
设置抗震设防烈度（此处针对整体） 若想单独指定，通过菜单：设计》一般设计参数》抗 震等级
11/60
2.建模–截面
• 菜单：特性->截面->截面特性值 工字型截面：I字形钢，H型钢；
HW：宽翼缘；HM：中翼缘；HN：窄翼缘； HT：薄壁H型钢；LH：高频焊接H型钢； 角钢：等边不丌等边；单角钢和双角钢； 槽钢：热轧槽钢和冷弯槽钢；单槽钢和双槽钢； 箱形，管形和T形
12/60
• 分析警告-结果异常
材料和截面信息有误
分析 – 奇异
• 分析警告-结果异常
荷载值过大 重复节点
分析 – 奇异
• 分析警告-边界约束不够
底部固接，弹性连接中约束的刚度不一致 导致其他方向无抵抗能力
分析 – 奇异
• 分析警告-边界奇异
底部1F考虑刚性楼板假定，程序自动解除该层从属节点自由度（DX,DY,RZ)

MIDAS-Gen动力弹塑性分析

MIDAS-Gen动力弹塑性分析
图27 地面加速度
23

例题 动力弹塑性分析

13.运行时程分析
主菜单选择 分析>运行分析
14.时程分析结果
1：主菜单选择 结果>时程分析结果>位移/速度/加速度: 可以查看在地震波作用下，各个时刻各节点的位移情况 荷载工况：SC1 步骤：11.16（可以任选某一时刻） 时间函数：Elcent－h 位移：任选一方向位移 若选择动画，可以以动画形式显示各时刻各节点的位移情况


4：主菜单选择 结果>时程分析结果>非弹性铰状态
时程荷载工况：SC1 步骤：12 （亦可以通过鼠标在地震波图形上点取） 时间函数：Elcent_h 结果类型：铰状态 成分： Ry
图33 非弹性铰状态
图34 非弹性铰图形显示
27Βιβλιοθήκη 注： 滞回模型说明 请参照帮助文 件
图22 定义梁铰特性值
计算卸载刚度的幂 阶，用来调整混凝土 开裂后刚度卸载
18



定义柱铰 名称：colu，屈服强度（面）计算方法：自动计算，材料类型：钢筋混凝土 构件类型：柱，截面名称：2：300×300，特性值：勾选Fx,My，铰数量：5 滞回模型：Clough，特性值：自动计算
图13 分配楼面荷载
6：主菜单选择 结果>荷载组合： 自定义荷载组合“组合”，荷载工况系数：DL(ST)，1.0；LL(ST)，0.5
图14 自定义荷载组合
12



7：主菜单选择 荷载>由荷载组合建立荷载工况:
图15 使用荷载工况建立荷载组合
8：主菜单选择 视图>激活>全部激活 视图>显示: 荷载 查看输入的荷载

在MIDASGen中如何实现中震设计

在MIDASGen中如何实现中震设计

在MIDAS/Gen中如何实现中震设计？中震弹性设计就是在中震时结构的抗震承载力满足弹性设计要求，中震不屈服的设计就是地震作用下的内力按中震进行计算。

中震弹性设计与中震不屈服的设计在MIDAS中的实现一、中震弹性设计1、在MIDAS/Gen中定义中震反应谱主菜单》荷载》反应谱分析数据》反应谱函数：定义中震反应谱，即在定义相应的小震反应谱基础上输入放大系数β即可。

2、定义设计参数时，将抗震等级定为四级，即不考虑地震组合内力调整系数（即强柱弱梁、强剪弱弯调整系数。

3、其它设计参数的定义均同小震设计。

二、中震不屈服设计1、在MIDAS/Gen中定义中震反应谱。

内容同中震弹性设计。

2、定义设计参数时，将抗震等级定为四级，即不考虑地震组合内力调整系数（即强柱弱梁、强剪弱弯调整系数）。

内容同中震弹性设计。

3、定义荷载组合时将地震作用分项系数取为1.0。

4、将材料分项系数定义为1.0，即构件承载力验算时取用材料强度的标准植。

5、其它操作均同小震设计。

《抗规》中对中震设计的内容涉及很少，仅在总则中提到“小震不坏、中震可修、大震不倒”的抗震设防目标，但没有给出中震设计的判断标准和设计要求，我国目前的抗震设计是以小震为设计基础的，中震和大震则是通过地震力的调整系数和各种抗震构造措施来保证的，但随着复杂结构、超高超限结构越来越多，对中震的设计要求也越来越多，目前工程界对于结构的中震设计有两种方法，第一种按照中震弹性设计，第二种是按照中震不屈服设计，而这两种设计方法在MIDAS/Gen中都可以实现，具体说明如下：一、中震弹性设计结构的抗震承载力满足弹性设计要求，最大地震影响系数α按表1取值，在中震作用下，设计时可不考虑地震组合内力调整系数（即强柱弱梁、强剪弱弯调整系数），但应采用作用分项系数、材料分项系数和抗震承载力调整系数，构件的承载力计算时材料强度采用设计值。

表1 地震影响系数（β为相对于小震的放大系数）1、在MIDAS/Gen中定义中震反应谱主菜单》荷载》反应谱分析数据》反应谱函数：定义中震反应谱，即在定义相应的小震反应谱基础上输入放大系数β即可，β值按表1取用。

MIDASGen培训课程—钢筋混凝土结构抗震分析及设计
