金属管道超声波无损检测方法的研究摘要:金属管理属于工业生产内的关键设备，通过定期检测管道,可确保管道生产的安全性。
传统检测方法多是在停产情况下开展检测,这类检测方式检测速度缓慢,检测流程复杂,虽说精度高,但无法满足新经济形态生产要求。
通过开展超声波无损检测应用，可在开展检测的同时，实现不停机操作。
通过检测设备，能够快速、精准的检测金属管道损伤，能够知晓测量材料的劣化度。
基于此。
本文开展超声波无损检测方式研究，分析其在金属管道检测内的应用价值，以供参考。
关键词：超声波；无损检测技术；金属管道引言：当前工业上应用较多的无损检测技术为超声波检测技术，其在实际应用中，可不破坏工件、原料，有效开展工件表面、内部检测，从而判断其是否符合质量标准，确保检测质量[1]。
结合超声波在工件超声波检测内出现的反射、折射、透射和散射等现象,以此来对工件中的缺陷进行检测和判定。
1超声波探伤的运行方式和操作技术在进行配件焊接质量检测期间，借助超声波原理，可通过设置不同频率声波，实现不同位置检测。
检测位置反弹回来的声波，通过接收不同振动信号声波，能够结合声学原理，精准判断附件结构，分析其是否存在质量问题。
在监测阶段，压电片会及时将超声波发出，在超声波作用下，附件自身结构缺陷会形成反射波，且在检测设备上，反射波以脉冲形式呈现。
此时，检验人员能够结合脉冲波形，及时确定附件位置与附件规格。
当前我国超声波开发与检测阶段，大致可划分为四大类型：第一，渗透法。
通过设备发出的脉冲波，形成持续性的传播信号，并将信号作用在附件上，贡工作人员结合能量（附件转换传播信号的产物）变化，可确定附件内的缺陷，并获取其缺陷规格，确定缺陷位置。
借助穿透法开展附件检测，在设备与附件上各放置1个探头，前者为信号发射设备，后者为信号接收设备[2]。
第二，脉冲反射法，工作人员通过发射波，可及时检测附件缺陷，整个检测过程开展基于缺陷回波法基础上开展，借助仪器设备快可及时获取相关信息。
管材超声波探伤 IMB standardization office【IMB 5AB- IMBK 08- IMB 2C】第四节管材超声波探伤一、管材加工及常见缺陷管材种类很多，据管径不同分为小口径管和大口径管，据加工方法不同分为无缝钢管和焊接管。
无缝钢管是通过穿孔法和高速挤压法得到的，穿孔法是用穿孔机穿孔。
并同时用轧辊滚轧，最后用心棒轧管机定径压延平整成型。
高速挤压法是在挤压机中直接挤压成形，这中方法加工的管材尺寸精度高。
焊接管是先将板材卷成管形，然后用电阻焊或埋弧自动焊加工成型。
一般大口径管多用这种方法加工。
对于厚壁大口径管也可由钢锭经锻造、轧制等工艺加工而成。
管材中常见缺陷与加工方法有关。
无缝钢管中常见缺陷有裂纹、折迭、夹层等。
焊接管中常见缺陷与焊缝类似，一般为裂纹、气孔、夹渣、未焊透等．锻轧管常见缺陷与锻件类似，一般为裂纹、白点、重皮等。
用于高温、高压的管材及其它特殊用途的重要管材都必须进行超声波探伤。
据管材不同，分为钢管、铜管和铝管等。
下面以钢管为例来说明管材的超声波探伤方法：二、小口径管探伤超声波探伤的小口径管是指外径小于100mm的管材。
这种管材一般为无缝管，采用穿孔法或挤压法得到。
其中主要缺陷平行于管轴的径向缺陷(称纵向缺陷)，有时也有垂直于轴的径向缺陷(称横向缺陷)。
对于管内纵向缺陷，一般利用横波进行周向扫查探测，如图所示。
对于管内横向缺陷，一般利用横波进行轴向扫查探测，如图所示。
按耦合方式不同，小口径管探伤分为接触法探伤和水浸法探伤。
(一)接触法探伤接触法探伤是指探头通过薄层耦合介质与钢管直接接触进行探伤的方法。
这种方法一般为受动探伤，检测效率低，但设备简单，操作方便，机动灵活性强。
适用于单件小批量及规格多的倩况。
接触法探伤小口径管时，由于其管径小，曲率大，常规横波斜探头与管材接触面小、耦合不良，波束严重扩散，灵敏度低。
为了改善耦合条件。
常将探头有机玻璃斜楔加工成与管材表面相吻合的曲面。
复合材料探伤方法
复合材料探伤方法是指用于检测复合材料中可能存在的缺陷或损伤的方法。
常用的复合材料探伤方法有以下几种：
1. 超声波探伤：通过超声波的传播和反射来检测材料内部的缺陷。
适用于检测复合材料的层间和层内缺陷。
2. 热红外成像：利用材料中缺陷的热传导性质来检测缺陷。
适用于检测复合材料中的局部缺陷。
3. X射线检测：利用X射线的透射和散射特性来检测材料的
缺陷和内部结构。
适用于检测复合材料中的金属缺陷和层间胶接质量。
4. 磁粉检测：通过在材料表面涂布磁粉，利用磁场的作用，观察磁粉在缺陷处积聚的情况，来检测材料的缺陷。
5. 声发射检测：利用材料在受到外力作用时会发生微小的声发射来检测材料的缺陷。
适用于检测复合材料的疲劳损伤和局部破裂。
6. 电磁波探测：利用电磁波的透射和反射特性来检测材料的缺陷。
可以应用于复合材料的层间和层内缺陷及电磁性能的检测。
以上是常用的复合材料探伤方法，其选择取决于复合材料的结构和要检测的缺陷类型。
不同的方法和设备可以相互补充和验证，提高探测的准确性和可靠性。
培训教材之理论基础第一章无损检测概述无损检测包括射线检测（RT）、超声检测（UT）、磁粉检测（MT）、渗透检测（PT）和涡流检测（ET）等五种检测方法。
主要应用于金属材料制造的机械、器件等的原材料、零部件和焊缝，也可用于玻璃等其它制品。
射线检测适用于碳素钢、低合金钢、铝及铝合金、钛及钛合金材料制机械、器件等的焊缝及钢管对接环缝。
射线对人体不利，应尽量避免射线的直接照射和散射线的影响。
超声检测系指用A型脉冲反射超声波探伤仪检测缺陷，适用于金属制品原材料、零部件和焊缝的超声检测以及超声测厚。
磁粉检测适用于铁磁性材料制品及其零部件表面、近表面缺陷的检测，包括干磁粉、湿磁粉、荧光和非荧光磁粉检测方法。
渗透检测适用于金属制品及其零部件表面开口缺陷的检测，包括荧光和着色渗透检测。
涡流检测适用于管材检测，如圆形无缝钢管及焊接钢管、铝及铝合金拉薄壁管等。
磁粉、渗透和涡流统称为表面检测。
第二章超声波探伤的物理基础第一节基本知识超声波是一种机械波，机械振动与波动是超声波探伤的物理基础。
物体沿着直线或曲线在某一平衡位置附近作往复周期性的运动，称为机械振动。
振动的传播过程，称为波动。
波动分为机械波和电磁波两大类。
机械波是机械振动在弹性介质中的传播过程。
超声波就是一种机械波。
机械波主要参数有波长、频率和波速。
波长?：同一波线上相邻两振动相位相同的质点间的距离称为波长，波源或介质中任意一质点完成一次全振动，波正好前进一个波长的距离，常用单位为米(m)；频率f：波动过程中，任一给定点在1秒钟内所通过的完整波的个数称为频率，常用单位为赫兹(Hz)；波速C：波动中，波在单位时间内所传播的距离称为波速，常用单位为米/秒（m/s）。
由上述定义可得：C=? f ，即波长与波速成正比，与频率成反比；当频率一定时，波速愈大，波长就愈长；当波速一定时，频率愈低，波长就愈长。
次声波、声波和超声波都是在弹性介质中传播的机械波，在同一介质中的传播速度相同。
超声波检测的基本方法利用超声波在物体中的多种传播特性，例如反射与折射、衍射与散射、衰减、谐振以及声速等的变化，可以应用于无损地测知物体的几何尺寸、表面与内部缺陷、显微组织的变化等多种应用。
在工业超声波检测中，主要利用纵波、横波、瑞利波、兰姆波、爬波以及新型的导波等各种不同波型的超声波，例如利用纵波检测锻铸件及型材、复合板材的内部缺陷，利用横波检测焊缝、管材以及在工件内倾斜取向的缺陷，利用瑞利波检测工件的表面缺陷，利用兰姆波检测薄金属板材、细棒和薄壁管，利用爬波检测工件表面下的近表层缺陷，利用导波进行长距离管线检测等等。
因此，超声波检测的适用范围非常广泛，包括了金属、非金属，锻件、铸件、焊接件、型材、胶接结构与复合材料、紧固件等等。
超声波检测的优点是穿透力强、设备轻便、检测成本低、检测效率高，能即时知道检测结果（实时检测），能实现自动化检测和实现永久性记录，在缺陷检测中对危害性较大的裂纹类缺陷特别敏感等等。
超声波检测的缺点是通常需要耦合介质使声能透入被检物，需要有参考评定标准，特别是显示的检测结果不够直观，因而对操作人员的技术水平有较高要求等等，此外，对于小而薄或者形状较复杂，以及粗晶材料等的工件检测还存在一定困难。
此外，根据超声检测的结果判断缺陷的性质（定性）问题尚未很好解决，目前还主要是依靠检测人员的实践经验、技术水平以及对被检工件的材料特性、加工工艺特点、使用状况等的了解来进行综合的主观判断。
工业超声波检测方法的一般原理与分类一.根据采用超声波的种类分类（一）脉冲波法：超声波探头激发的是脉冲超声波，这是具有一定持续时间、按一定重复频率间歇发射的超声波，通常具有较大的频带宽度。
（1）脉冲波反射法：在超声波检测时，向被检对象发射脉冲超声波，利用超声波的反射特性，根据有无缺陷回波或工件底面反射回波、回波幅度的大小、回波信号数量、回波在示波屏时基线上的位置以及回波包络形状变化等对被检对象的质量情况进行评价。

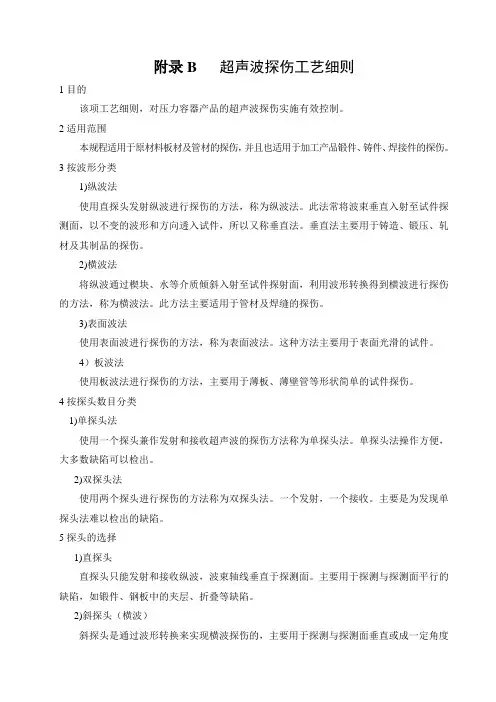

附录B 超声波探伤工艺细则1目的该项工艺细则，对压力容器产品的超声波探伤实施有效控制。
2适用范围本规程适用于原材料板材及管材的探伤，并且也适用于加工产品锻件、铸件、焊接件的探伤。
3按波形分类1)纵波法使用直探头发射纵波进行探伤的方法，称为纵波法。
此法常将波束垂直入射至试件探测面，以不变的波形和方向透入试件，所以又称垂直法。
垂直法主要用于铸造、锻压、轧材及其制品的探伤。
2)横波法将纵波通过楔块、水等介质倾斜入射至试件探射面，利用波形转换得到横波进行探伤的方法，称为横波法。
此方法主要适用于管材及焊缝的探伤。
3)表面波法使用表面波进行探伤的方法，称为表面波法。
这种方法主要用于表面光滑的试件。
4）板波法使用板波法进行探伤的方法，主要用于薄板、薄壁管等形状简单的试件探伤。
4按探头数目分类1)单探头法使用一个探头兼作发射和接收超声波的探伤方法称为单探头法。
单探头法操作方便，大多数缺陷可以检出。
2)双探头法使用两个探头进行探伤的方法称为双探头法。
一个发射，一个接收。
主要是为发现单探头法难以检出的缺陷。
5探头的选择1)直探头直探头只能发射和接收纵波，波束轴线垂直于探测面。
主要用于探测与探测面平行的缺陷，如锻件、钢板中的夹层、折叠等缺陷。
2)斜探头（横波）斜探头是通过波形转换来实现横波探伤的，主要用于探测与探测面垂直或成一定角度的缺陷。
如焊缝中的未焊透、夹渣及未融合等缺陷。
3)表面波探头与双晶（分割）探头表面波探头用于探测工件表面缺陷；双晶探头用于探测工件近表面缺陷；聚焦探头用于水浸探测管材或板材。
6耦合剂超声偶合是指超声波在探测面上的声强透射率。
为了提高耦合效果，在探头与工件表面之间施加的一层透声介质称为耦合剂。
超声波探伤中常用耦合剂有机油、变压器油、甘油、水、水玻璃等。
更多资料：无损检测招聘网 中国无损检测论坛 中国焊接论坛 说明：本《超声波检测工艺规程》由检验处探伤室起草，并负责对其内容进行解释。
超声波探伤检测标准：原理、应用与发展一、引言超声波探伤检测是一种广泛应用于工业领域的无损检测技术，通过对材料内部结构的声波传播特性进行分析，实现对材料缺陷、裂纹等问题的检测。
本文将从超声波探伤检测的原理、应用和发展趋势等方面进行详细阐述，以期提高读者对该技术的认识和了解。
二、超声波探伤检测原理超声波探伤检测是利用超声波在材料中传播的特性来检测材料内部缺陷的一种方法。
当超声波遇到材料内部的缺陷时，如裂纹、气孔等，声波的传播路径会发生变化，导致声波的能量衰减、反射或散射。
通过对反射或散射回来的声波信号进行分析和处理，可以确定材料内部缺陷的位置、大小和类型。
三、超声波探伤检测应用1. 金属材料检测：超声波探伤检测在金属材料检测中应用广泛，如钢铁、铝合金等。
通过对材料内部缺陷的检测，可以有效地控制产品质量，避免潜在的安全隐患。
2. 复合材料检测：随着复合材料在航空航天、汽车等领域的广泛应用，对其内部缺陷的检测需求也日益突出。
超声波探伤检测可以实现对复合材料内部缺陷的高精度检测，为产品的质量和安全性提供保障。
3. 压力容器检测：压力容器是工业领域中常见的设备，其安全性至关重要。
超声波探伤检测可以实现对压力容器焊缝、壁厚等部位的检测，确保其符合相关标准和规定。
4. 管道检测：管道输送是工业生产中的重要环节，而管道的安全性和可靠性直接关系到生产的安全和效率。
超声波探伤检测可以实现对管道焊缝、腐蚀等问题的检测，为管道的维护和修复提供依据。
四、超声波探伤检测发展趋势1. 高精度与高效率：随着科技的不断进步，对超声波探伤检测的精度和效率提出了更高的要求。
未来的发展趋势是在保证精度的前提下，提高检测速度，实现高效、快速的检测。
2. 多功能化：为满足不同材料和结构的检测需求，超声波探伤检测设备需要具备多种功能，如多频率、多角度等。
未来的发展趋势是研发具备更多功能的检测设备，以适应不同应用场景的需求。
3. 智能化与自动化：随着人工智能和自动化技术的发展，对超声波探伤检测的智能化和自动化程度提出了更高的要求。
超声波探伤超声波探伤是利用超声能透入金属材料的深处，并由一截面进入另一截面时，在界面边缘发生反射的特点来检查零件缺陷的一种方法，当超声波束自零件表面由探头通至金属内部，遇到缺陷与零件底面时就分别发生反射波，在荧光屏上形成脉冲波形，根据这些脉冲波形来判断缺陷位置和大小。
1基本原理超声波在介质中传播时有多种波型，检验中最常用的为纵波、横波、表面波和板波。
用纵波可探测金属铸锭、坯料、中厚板、大型锻件和形状比较简单的制件中所存在的夹杂物、裂缝、缩管、白点、分层等缺陷；用横波可探测管材中的周向和轴向裂缝、划伤、焊缝中的气孔、夹渣、裂缝、未焊透等缺陷；用表面波可探测形状简单的铸件上的表面缺陷；用板波可探测薄板中的缺陷。
2主要特性超探仪是一种便携式工业无损探伤仪器，它能够快速便捷、无损伤、精确地进行工件内部多种缺陷（裂纹、夹杂、折叠、气孔、砂眼等）的检测、定位、评估和诊断。
既可以用于实验室，也可以用于工程现场。
本仪器能够广泛地应用在制造业、钢铁冶金业、金属加工业、化工业等需要缺陷检测和质量控制的领域，也广泛应用于航空航天、铁路交通、锅炉压力容器等领域的在役安全检查与寿命评估。
它是无损检测行业的必备。
(1）超声波在介质中传播时，在不同质界面上具有反射的特性，如遇到缺陷，缺陷的尺寸等于或大于超声波波长时，则超声波在缺陷上反射回来，探伤仪可将反射波显示出来；如缺陷的尺寸甚至小于波长时，声波将绕过缺陷而不能反射；（2）波声的指向性好，频率越高，指向性越好，以很窄的波束向介质中辐射，易于确定缺陷的位置.（3）超声波的传播能量大，如频率为1MHZ（1兆赫兹）的超生波所传播的能量，相当于振幅相同而频率为1000HZ（赫兹）的声波的100万倍。
[1]3主要优点①穿透能力强，探测深度可达数米；②灵敏度高，可发现与直径约十分之几毫米的空气隙反射能力相当的反射体；可检测缺陷的大小通常可以认为是波长的1/2。
③在确定内部反射体的位向、大小、形状及等方面较为准确；④仅须从一面接近被检验的物体；⑤可立即提供缺陷检验结果;⑥操作安全,设备轻便。
