第三章WDZ-430电动机综合保护测控装置1.菜单操作使用说明菜单采用树形结构，拥有多级子菜单。
在菜单操作时，用“←”、“→”、“↑”、“↓”键移动光标，按“确认”键进入相应的子菜单，按“取消”键退出相应的子菜单。
1.1.装置运行主画面保护实时时钟年 月 日 时 分 秒保护装置型号定值区号装置地址实时显示的交流量有效值~表示电动机停机状态^表示电动机启动中#表示电动机启动结束图3.1如图3.1所示，装置正常运行时，初始画面显示当前的日期、时间，该保护装置的型号，定值区号，装置地址，以及各交流量的有效值。
1.2.装置主菜单在显示主画面下按“确认”键进入主菜单，主菜单下有八个子菜单:●测值显示●报告显示●通讯监测●调试操作●版本信息●报告清除●时间设置●定值设置主菜单和下级子菜单的关系示意图见图3.2。
图3.21.3.测值显示测值显示菜单下有七个子菜单，子菜单的显示画面详见图3.3。
1.3.1.状态量显示实时的显示遥信等状态量变位的信息，相应的报告在报告显示里有详细记录。
1.3.2.测量量显示显示测量电压、测量电流、有功功率、无功功率、功率因素、频率。
1.3.3.电能脉冲显示显示有功电能脉冲、无功电能脉冲。
1.3.4.电能显示显示有功电度电能、无功电能电能。
1.3.5.复数显示显示电压、测量电流、保护电流的复数表示（前为实部，后为虚部）。
1.3.6.相角显示显示电压、测量电流、保护电流的相角。
1.3.7.保护量显示显示保护电压、保护电流、零序电流、正序电流、负序电流、过热比例系数、电动机启动过程中的最大启动电流。
图3.31.4.报告显示报告显示菜单下有七个子菜单，子菜单的显示画面详见图3.4。
图3.41.4.1.动作报告显示动作报告显示画面就是故障时的显示主画面，见图3.5。
动作元件的动作时刻年 月 日时 分 秒 毫秒动作保护事件动作报告序号故障相动作时的故障量图3.5如图3.5所示，装置故障的时候，动作报告画面显示动作的时间、保护事件、故障相、故障量等信息。
可编程线性直流电源快速指南REV 0.12024.6前言感谢您购置优利德数控电源，为了确保正确使用本仪器，在操作仪器之前请仔细阅读手册，特别是有关“安全信息”部分。
如已阅读完手册，建议您将此手册妥善保管，以便在将来使用过程中进行查阅。
版权信息UNI-T优利德科技（中国）股份有限公司版权所有。
UNI-T产品受中国或其他国家专利权的保护，包括已取得或正在申请的专利。
本公司保留更改产品规格和价格的权利。
UNI-T保留所有权利。
许可软件产品由UNI-T及其子公司或提供商所有，受国家版权法及国际条约规定的保护。
本文中的信息将取代所有以前出版的资料中的信息。
UNI-T是优利德科技（中国）股份有限公司（Uni-Trend Technology(ChinB) Co.,Ltd）的注册商标。
保修服务仪器自购买之日起保修期壹年，在保修期内由于使用者操作不当而损坏仪器的，维修费及由于维修所引起的费用由用户承担，仪器由本公司负责终身维修。
如果原购买者自购该产品之日一年内，将该产品出售或转让给第三方，则保修期应为自原购买者从UNI-T或授权的UNI-T分销商购买该产品之日起一年内。
电源线及其他附件和保险丝等不受此保证的保护。
如果在适用的保修期内证明产品有缺陷，UNI-T可自行决定是修复有缺陷的产品且不收部件和人工费用，或用同等产品（由UNI-T决定）更换有缺陷的产品。
UNI-T作保修用途的部件、模块和更换产品可能是全新的，或者经修理具有相当于新产品的性能。
所有更换的部件、模块和产品将成为UNI-T的财产。
以下提到的“客户”是指据声明本保证所规定权利的个人或实体。
为获得本保证承诺的服务，“客户”必须在适用的保修期内向UNI-T通报缺陷，并为服务的履行做适当安排。
客户应负责将有缺陷的产品装箱并运送到UNI-T指定的维修中心，同时预付运费并提供原购买者的购买证明副本。
如果产品要运到UNI-T维修中心所在国范围的地点，UNI-T应支付向客户送返产品的费用。
RS-232串口连接线制作方法2010-09-19 23:45:48|分类：办公维修|标签：rs-232串口连接线制作方法|字号大中小订阅RS-232串口连接线制作方法RS232接口就是串口，电脑机箱后方的9芯插座，旁边一般有"|O|O|" 样标识。
在电脑的使用中往往会遇到各种各样的连接线。
这些连接线外观上好像都差不多,但内部结构完全不同并且不能混用。
如果在使用中这些连接线坏了,往往很多使用者都不知道应该怎么办,下面就给出这些常见的连接线的连线方法以便于修理或查找故障。
在介绍之前先对一些市场常用名词做出解释。
现在所有的接头都可以分为公头和母头两大类。
公头：泛指所有针式的接头。
母头：泛指所有插槽式的接头。
所有接头的针脚有统一规定,在接头上都印好了的,连接时要注意查看。
在接线时没有提及的针脚都悬空不管。
下面给出串口,并口各针脚功能表以供高级用户维护电缆或接头时使用。
25针串口功能一览针脚功能 2 发送数据（TXD）3 接收数据（RXD） 4 发送请求（RTS）5 发送清除（CTS）6 数据准备好（DSR）7 信号地（GND）8 载波检测（DCD）20 数据终端准备好（DTR）22 振铃指示（RI）9针串口功能一览表针脚功能1 载波检测（DCD）2 接收数据（RXD） 3 发送数据（TXD）4 数据终端准备好（DTR）5 信号地（GND）6 数据准备好（DSR）7 发送请求（RTS）8 发送清除（CTS）9 振铃指示（RI）串口联机线的连接方法串口联机线主要用于直接把两台电脑的com口连接。
比较早一点的AT架构的电脑的串口有为9针,和25针两种,现在的ATX架构的电脑两个串口全部是9针。
于是联机线就分为3种（9针对9针串口联机线,9针对25针串口联机线,25针对25针串口联机线）这些直接电缆连接线可以互换的连线方法如下表:串口连机线一览9针对9针串口连接9针母头9针母头2 ——3 3 ——24 ——65 ——56 ——47 ——88 ——725针对25针串口连接25针母头25针母头2 ——3 3 ——24 ——5 5 ——46 ——207 ——720 ——69针对25针串口连接9针母头25针母头2 ——23 ——34 ——65 ——76 ——207 ——58 ——4串口转接线这种转接线适用于9针串口和25针串口的转换。
雷霆420／430系列卫星接收机八星接收的方法
郑秀峰
【期刊名称】《《家庭电子》》
【年(卷),期】2004(000)010
【摘要】雷霆420/430系列接收机以其完善的功能、较低的价格迅速赢得了众多发烧友的喜爱,当然它的一般功能已完全满足普通爱好者的需求,由于受到种种限制,现在好多人都在实践一锅多星、一机收四星以上的不在少数.四进一出开关使用情况网上介绍的文章不少,但都未谈到收四星以上怎么办,本人近日对此机进行了研究,发现完全可以收八颗星,而且切换非常顺利,具体方法如下:
【总页数】1页(P19)
【作者】郑秀峰
【作者单位】
【正文语种】中文
【中图分类】TN948.55
【相关文献】
1.九洲398F++中星九号卫星接收机人工升级方法 [J], 张书昌;程元;杨光
2.直流12V输入的卫视接收机通用电源板的使用制作系列之二便携式收视一体化卫星接收机的制作(上) [J], Stanley Jing
3.雷霆430接收机0/12V电压切换输出端的加装 [J], 金伟忠
4.雷霆T410-S接收机的多星接收法 [J], 党伟兵
5.雷霆420/430系列卫星接收机八星接收的方法 [J], 郑秀峰
因版权原因，仅展示原文概要，查看原文内容请购买。

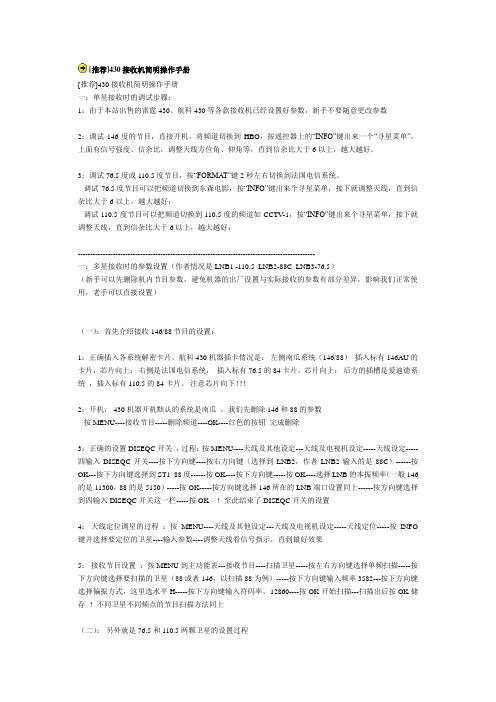

[推荐]430接收机简明操作手册[推荐]430接收机简明操作手册一：单星接收时的调试步骤：1：由于本站出售的雷霆430、航科430等各款接收机已经设置好参数，新手不要随意更改参数2：调试146度的节目，直接开机，将频道切换到HBO，按遥控器上的“INFO”键出来一个“寻星菜单”，上面有信号强度、信杂比，调整天线方位角、仰角等，直到信杂比大于6以上，越大越好。
3：调试76.5度或110.5度节目，按“FORMAT”键2秒左右切换到法国电信系统。
调试76.5 度节目可以把频道切换到东森电影，按“INFO”键出来个寻星菜单，接下就调整天线，直到信杂比大于6以上，越大越好；调试110.5度节目可以把频道切换到110.5度的频道如CCTV-1，按“INFO”键出来个寻星菜单，接下就调整天线，直到信杂比大于6以上，越大越好；-----------------------------------------------------------------------------------------------一：多星接收时的参数设置（作者情况是LNB1 -110.5 LNB2-88C LNB3-76.5）（新手可以先删除机内节目参数，避免机器的出厂设置与实际接收的参数有部分差异，影响我们正常使用，老手可以直接设置）（一）：首先介绍接收146/88节目的设置：1：正确插入各系统解密卡片，航科430机器插卡情况是：左侧南瓜系统（146/88）插入标有146AU的卡片，芯片向上；右侧是法国电信系统，插入标有76.5的84卡片，芯片向上；后方的插槽是爱迪德系统，插入标有110.5的84卡片。
注意芯片向下！！！2：开机， 430机器开机默认的系统是南瓜，我们先删除146和88的参数按MENU----接收节目-----删除频道----OK----红色的按钮完成删除3：正确的设置DISEQC开关，过程：按MENU----天线及其他设定---天线及电视机设定-----天线设定-----四输入DISEQC开关----按下方向键----按右方向键（选择到LNB2，作者LNB2输入的是88C）------按OK---按下方向键选择到ST1 88度------按OK----按下方向键-----按OK----选择LNB的本振频率（一般146的是11300，88的是5150）-----按OK-----按方向键选择146所在的LNB端口设置同上------按方向键选择到四输入DISEQC开关这一栏-----按OK ！至此结束了DISEQC开关的设置4：天线定位调星的过程：按MENU----天线及其他设定---天线及电视机设定-----天线定位-----按INFO 键并选择要定位的卫星----输入参数----调整天线看信号指示，直到最好效果5：接收节目设置：按MENU到主功能表---接收节目----扫描卫星-----按左右方向键选择单频扫描-----按下方向键选择要扫描的卫星（88或者146，以扫描88为例）-----按下方向键输入频率3582---按下方向键选择偏振方式，这里选水平H-----按下方向键输入符码率，12860----按OK开始扫描---扫描出后按OK储存！不同卫星不同频点的节目扫描方法同上（二）：另外就是76.5和110.5两颗卫星的设置过程1：开机默认是南瓜（146/88），要按Format,按住两秒钟，机器进入到法国电信和爱迪德系统状态-----按MENU----接收节目-----删除频道----OK----红色的按钮完成删除2：正确的设置DISEQC开关，过程：按MENU----天线及其他设定---天线及电视机设定-----天线设定-----四输入DISEQC开关----按下方向键（选择到LNB1，作者LNB1输入的是110.5）------按OK---按下方向键选择到sinosat1 110.5度------按OK-----按下方向键-----按OK----选择LNB的本振频率（一般110.5和76.5都是11300）-----按OK-----按方向键选择76.5所在的LNB端口设置同上------按方向键选择到四输入DISEQC开关这一栏-----按OK ！至此结束了DISEQC开关的设置3：天线定位调星的过程：按MENU----天线及其他设定---天线及电视机设定-----天线定位-----按INFO 键并选择要定位的卫星----输入参数----调整天线看信号指示，直到最好效果4：接收节目设置：按MENU到主功能表---接收节目----扫描卫星-----按左右方向键选择单频扫描-----按下方向键选择要扫描的卫星（76.5或者110.5，以扫描76.5为例）-----按下方向键输入频率12706---按下方向键选择偏振方式，这里选垂直V-----按下方向键输入符码率，22425----按OK开始扫描---扫描出后按OK储存！不同卫星不同频点的节目扫描方法同上注意：当扫描出节目后只能看免费节目时，按MENU----接收节目-----扫描选项----将频道类型，锁码系统设置为所有类型----按OK存储。
This new seat post binder system must be used on all Raven II frames. Raven II frames use carbon fiber skins with a magnesium spine, and can be identified by the scooped recesses in each side of the frame in which the “Cannondale” and “Raven” decals are placed. You must only use a 27.2mm seat post with the Raven II frame and the new seat binder system.The new Raven II seat postbinder system uses theincluded aluminum sleeveto resist torsional loadsbetween the two seat postbinder clamps. The sleeveacts like a traditional bicycle seat tube to secure the seatpost, except that the seat post sleeve is attached tothe Raven II frame by the two included band clamps.SEAT POST BINDER SYSTEM INSTALLATION1. If the bike is already assembled, it will be necessary to remove the seat post and the original seat post band clamps from the Raven II frame. First mark the seat post position by putting a pen mark or a piece of tape 1/8” (3mm) above the top of the seat mast on the front surface of the seat post. Then loosen and completely remove the two band clamp bolts using the 4mm hex wrench, and slide the seat post out of both clamps. With both bolts removed, open up the band clamps and remove each from the back of the seat mast. See Fig. 1. These old clamps should be discarded.2. Apply a small amount of grease to theseat post surface which will be inside thesleeve. Also apply a bit of grease to thethreads on the new band clamp bolts.3. Slide the seatpost into the sleeve, sothat the saddle height mark which youmade comes to the top of the sleeve. Makesure that the two vertical slots in the sleevewill face the rear of the bike when installedon the Raven II frame. Also make sure thatthe seat post extends completely throughthe sleeve.4. Place the seat post sleeve against theback of the seat mast. The two slots in thetube must face the rear of the bike and thesleeve must be positioned so that it extendsevenly above and below the clamping area.See Fig 2.Fig.1 w5. With the bolts removed from the two new band clamps, snap the clamps over the sleeve from the back, so that the two tabs on the inside of the band clamps correspond with the widest part of the slots in the back of the sleeve. The clamps have two barrel shaped nuts, one of which is threaded. The threaded side of each clamp should be on the left side of the bike. Pinch in the ends of each band clamp to hold the clamp in place on the back of the seat mast. See Fig 3.Fig.3 w6. Insert one bolt through each band clamp. The bolt firstpasses through the unthreaded barrel nut on the right side,through the hole in the seat mast, and then into the leftthreaded barrel nut.5. Once both band clamps have been installed, make surethat the sleeve is oriented with the two slots facing back,and that it is located evenly between the two band clamps.If not, reposition the tube correctly.6. Make sure that the seat post extends completely thorough the aluminum sleeve, but does not interfere with the rear shock or swingarm. If you cannot achieve a tall enough saddle height and still have the seat post extending below the bottom of the sleeve, you must use a longer seat post. If you cannot achieve a low enough saddle height without having the bottom of the seat post interfere with the rear suspension, you must cut off the bottom of the seat post.7. Tighten each band clamp bolt to 70-80 In-Lbs (8-9Nm).WARNING: Use only a 27.2mm diameter seat post and be sure that the seat post is held securely by the seat post binder system. Both clamp bolts must be torqued to 70-80 In-Lbs (8-9 Nm). Also, the seat post must extend completely through the aluminum sleeve. Failure to properly torque the clamps or to properly position the seat post completely through the sleeve could lead a loss of control and risk of serious injury or death.For more information on this or any Cannondale product, please feel free to contact us.USA and Canada:(800) BIKE-USAEurope (EC):(31) 541-573580Japan:(81) 722-99-9399Australia:(61) 2-9979-5851***********************JCH/PCA 120799 #109428© Cannondale Corp. 1999, 16 Trowbridge Dr., Bethel, CT。
雷霆430文字简版说明书雷霆430简介目前雷霆430数字式卫星接收机之所以成为烧友们首选机种，是因为雷霆430通过com口轻松更换软体就可分别得到五大不同的解密系统，同时只要增加一个卡座还能分别得到不同或相同系统的组合，加上其出色的音质与画质难免在烧友中产生一时的轰动，尽管如此还有不少初次接触的烧友对此机*作有点陌生，现在就让我和大家一起来玩转它吧！当你刚拿到时机器时也许跟我一样比较激动，激动之余立刻联上av插上电源，哇，好家伙真不赖！丰富的windows式菜单，430－您真了解我们烧友的个性。
别激动我们一步一步来。
一、设置天线按【menu菜单键】打开〖主菜单〗后按【下键】将黄色光标移到〖天线和其他设定〗上按【ｏｋ键】进入〖天线和其他设定〗菜单此时黄色光标默认在〖天线及电视机设定〗直接按【ｏｋ键】进入到〖天线及电视机设定〗菜单此时黄色光标默认在〖天线设定〗直接按【ｏｋ键】此时已进入较形象化的图示天线设定菜单这里通过【左、右键】可以找到不同天线或高频头的12种实际组合，分别为：1. 四进一出的diseqc2. 摩打winsat3. 摩打diseqc4. 标准集波器5. tone burst双头单组6. diseqc双头单组7. 二输入tone burst8. 二输入diseqc9. 二输入diseqc＋双头tone burst10.二输入diseqc＋双头diseqc11.二输入diseqc＋二个标准tone burst12.三个二输入diseqc其中常用的有四种分别为:1.四进一出的diseqc4.标准集波器7.二输入tone burst8.二输入diseqc我们先以四进一出的diseqc设置为例：在〖天线设置〗菜单上按【左键】或【右键】找到〖四输入diseqc〗菜单＝＞再按【下键】让黄色三角形小光标指向卫星名称＝＞按【ｏｋ键】出现一个子窗口，里面列出了从东经75度－108度常用的24颗卫星，这已足使我们烧友的需要＝＞本人选择列表中的（agila2－146）(注：如表中没有我们可以通过【上、下键】把黄色尖头光标移到最上面一行〖新增卫星…〗按【ｏｋ键】后出现〖新增卫星〗菜单里面有六格给我们自己填写与修改，六空格从上至下分别为1.卫星名称：哈哈，我们用遥控器上标的双尖头上下按键和数字键在这里可以来编一个自己喜爱的英文与数字命名卫星名啦！但记住千万不要起的名字与列表中现有的名称相冲突；2.卫星位置经度：填完卫星名后用【下键】把黄色光标移到下一格用数字键填入实际东经度数；3.方向：填完东经度数后用【下键】把黄色光标移到下一格，注意了这格内是无法填入的，只能通过【左、右键】来变换东面或西面，在这里可以默认；4.下行频率：方向选择好后用【下键】把黄色光标移到下一格，用【数字键】认真填入实际下行频率；5.偏振极化：填完下行频率后用【下键】把黄色光标移到下一格，注意了这格内也是无法填入的，只能通过【左、右键】来变换实际极化；6.符码率：极化选择好后用【下键】把黄色光标移到下一格，用【数字键】认真填入实际码率参数；填完后自己确认一遍，发现有错用【左键】删除并按以上方法重填，确认完好后按【ｏｋ键】储存，新卫星即增加好。
第三章WDZ-430EX电动机综合保护测控装置1. 产品用途及特点WDZ-430EX电动机综合保护测控装置（以下简称装置）主要用于大型及中型三相异步电动机的综合保护和测控，对特大型电动机（2000KW及以上，或主保护灵敏度校验不合格）需加装与之配套的WDZ-431EX电动机差动保护装置。
装置可配置独立的操作回路和防跳回路，可适用于各种出口的电动机回路。
完备的保护功能：●电流速断保护（反向功率闭锁）●负序过流一段保护●负序过流二段保护●接地保护●过热保护●过热禁止再启动保护●堵转保护●长启动保护●正序过流保护●过负荷保护●欠压保护●PT断线告警●FC回路大电流闭锁出口●熔断器保护●独立的操作回路和防跳回路（选配）●故障录波和电机启动过程录波测控功能：●10路遥信开入采集、装置内部遥信、事故遥信●断路器遥控跳、合●遥测量：三相电压，三相电流，P，Q，功率因数，频率●2路脉冲量输入实现外部电度表自动抄表●内嵌高精度智能电度表，输出有功脉冲，可节省外部电度表（选配）●1路4～20mA直流模拟量输出，替代变送器作为DCS测量接口（选配）●电动机启动信息和启停次数统计通讯功能（选配）：●智能通讯卡：常规配置高速RS485现场总线，通讯速率可达115.2Kbps，并支持双网。
也可选配工业以太网本装置具有如下特点：●采用先进的32位嵌入式微处理器●汉字液晶显示、操作简便直观●用串行EEPROM存放保护定值●可预先设定5套定值适应各种运行工况●带掉电保持的SOE和自检报告●软、硬件冗余设计，抗干扰性能强●完善的软、硬件自检，二级看门狗●全密封嵌入式机箱设计，体积小，重量轻，可直接安装在开关柜上●安全可靠的高速现场总线技术，支持双网和以太网接口●完善、灵活的保护功能，全面、准确、可靠的测控功能●可选配DCS测量接口（4～20mA模拟量输出）●可选配独立的操作回路和防跳回路，并能自动适应跳合闸电流的大小。
2. 主要保护功能及原理保护原理框图见图3.1。
雷霆430梦想版雷霆430梦想版用户使用说明书目录1. 概述 (4)1.1 主要特点 (4)1.2 为安全起见 (4)1.3 检查包装 (4)1.4 雷霆430梦想版的一般操作 (5)1.5 遥控 (6)1.6 前面板 (7)1.7 后面板 (8)2. 雷霆430梦想版的安装 (9)2.1 连接天线与电视 (9)2.2 用AV线连接接收机与电视 (9)3. 主菜单 (9)4. 语言设置 (10)5. 用户安装 (11)5.1 天线设置 DiSEqC 1.2 (11)5.1.1 设置 DiSEqC 1.2 (12)5.2 频道搜索 (12)5.3 系统设置（其他设置） (15)5.4 启动父母锁 (17)6. 一般浏览功能 (18)6.1 选择频道 (18)6.2 回看功能 (19)6.3 电视 & 广播模式 (19)6.4 频道信息 (19)6.5 音量和音频控制 (20)6.6 个人节目列表 (20)7. 频道管理 (20)7.1 频道编辑 (21)7.2 个人节目列表 (21)7.3 加入节目 (23)8. 定时器 (23)8.1 时间调整 (24)8.2 时间预定 (24)9. 电子节目指南（EPG） (25)9.1 当前节目指南 (25)9.2 一周节目指南 (25)10. 前面板显示 (26)11. 雷霆430梦想版菜单树 (27)12. 常见问题解答 (28)12 (29)图表Figure 1: Remote Control Unit (7)Figure 2: Front Panel (7)Figure 3: Rear Panel (8)1. 概述雷霆430梦想版可用来观看免费卫星节目和部分加密节目。
这份用户说明书简述安装雷霆430梦想版的必要步骤和操作。
也对雷霆430梦想版的一些特点作详细描述。
1.1 主要特点• 完全采用MPEG2标准• 完全支持DiSEqC1.2• 界面菜单简单友好• 多样的频道编辑功能（个人列表，移动，加锁，删除，排序）• 用户可自行修改卫星和转发器参数• 可储存2000个频道• 可通过RS-232端口快速升级程序• 即插即用数据传输系统• 定时器，自动切换频道，自动开关机（可设置每天，每星期，每月，一次） • 电子节目指南（EPG）• 提供多样的切换类型，LNB类型和视频输出制式NTSC/PAL• 利用DiSEqC1.2和22K开关来组合控制高频头• 真彩开机画面• 自动PAL/NTSC制式转换• 自动保存最后观看频道1.2 为安全起见• 保证雷霆430梦想版周围良好的通风环境• 不要在雷霆430梦想版上面覆盖东西也不要把它放在放射热量的单位上 • 可以用软布和温和的洗涤液来清洁表面• 当雷霆430梦想版插上电源时，不要连接和更改电线• 不要拆开盖子• 不要让机器暴露于极度热、冷和潮湿的环境中• 绝不要让液体接触到机器内部1.3 检查包装拆开包装核对，确定以下各项物品都在包装盒内• 一个遥控器• 两本用户说明书• 两节AAA电池• 一台雷霆430梦想版• 一套AV线• 一条电源线1.4 雷霆430梦想版的一般操作通过这本手册你将注意到雷霆430梦想版的日常操作都是基于一连串的友好的界面和菜单。

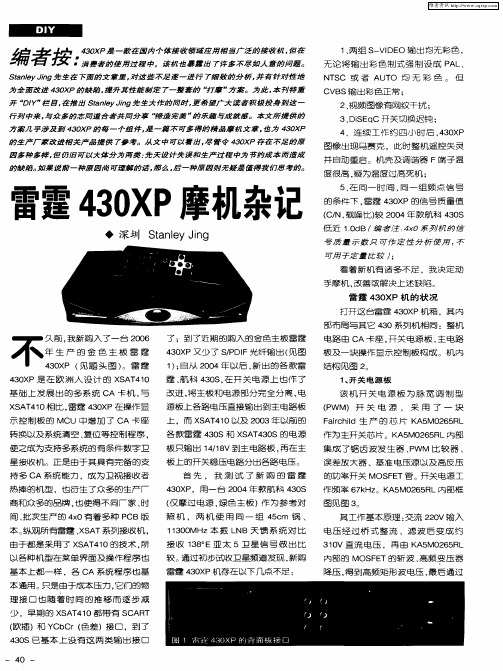

雷霆430XP使用图文说明书这类机器的前面版基本都一样，后背板的接口也大同小异，但接口位置有所差异。
通常背板都配有电源开关，打开后机器处于待机状态，需要再按动面板上的电源键或遥控器上的电源键来进入工作状态。
用的较多的机器系统为南瓜系统和V+I双系统这种，通过按动遥控器上的Format键来转换不同的接收系统。
机器前后共三个卡座，后面的卡座为I系统使用，前面左右两个为N系统和V系统使用。
具体前面那个卡座是N系统用的，因厂家而异，试试就知道了。
初次使用该机器要注意，在南瓜系统下只能接收146卫星上的加密节目，76.5卫星上的加密节目是需要在V+I系统下设置接收的。
如果接收免费节目不受此限制。
通过按动遥控器上的Menu键，可以进入设置菜单。
如果有密码的话，默认为1234。
如果不行，可输入6931通用密码进入。
设置前，要安装好接收天线和高频头，用同轴线将高频头与接收机正确连接。
如果多面天线的话，需要连接22K脉冲转换开关或四转一电子转换开关。
用随机配的音视频线与电视机连接，打开电视机和接收机电源，使其都处于工作状态。
设置中主要使用上、下、左、右四个方向键来选择菜单项目和删除数字，用OK键来确定，说明中不再重复。
一、天线设定Memu键进入主功能表。
按顺序选择“天线及其他设定”----“天线及电视机设定”----“天线设定”天线设定”界面的第一行为转换开关设定，共有12种选择，分别为1.四输入DiSEqC 2.摩打Twinsat 3.摩打DiSEqC 4.标准集波器5.Tone Burst双头单组6.DiSEqC双头单组7.二输入Tone Burst8.二输入DiSEqC 9.二输入DiSEqC+双头Tone Burst 10.二输入DiSEqC+双头DiSEqC 11.二输入DiSEqC+二个标准Tone Burst 12.三个二输入DiSEqC。
由于受开关器材的限制，常用的设置为四输入DiSEqC、标准集波器和二输入Tone Burst 。
我们选择四输入DiSEqC为例设置，即使是一个天线也选用此项，以后增加天线比较方便。
然后用遥控器的方向键向下移动游标，进行接收卫星的设定。
从左到右共四个卫星位置，相对于四转一开关的1，2，3，4接口。
移动游标到任意位置，按动OK键，进入卫星选择菜单。
菜单里列出一些常用的卫星名称，供你选择。
如果游标在左面第一个位置，四转一开关第一接口连接的天线要收76.5度星，那么就选Apstar 2R 765..，其他位置以此类推。
如菜单中没有我们要选的卫星，可以通过“新增卫星…“项添加。
新增卫星菜单里共有六行，根据要求填写即可，不再罗嗦了。
填完后按OK键存储退出。
接收卫星设置完毕，就要设定各个天线所用高频头的本振频率。
移动游标到卫星名称下的天线图标，按动OK键，进入本振频率选择菜单。
菜单里列出一些常用本振频率，供你选择。
如果你用的是750/10600双本振高频头，选择第一行“通用“选项即可。
如果你用的高频头本振频率没有列在菜单中，可选择“单本振“或“双本振“选项，输入实际值即可。
最后，按OK键退出本振频率设置菜单。
各接口天线高频头的本振频率设置完成后，最后设置高频头的供电与否。
通常情况下选择“内部供电“模式，如你的接收机是接在别人的天线上，通过按动OK键，转换为“集波器未有供电“模式。
最后按遥控器中部的“蓝色环绕键“储存天线设定结果，回到“天线及电视机设定”菜单。
二、天线定位（寻星）在“天线及电视机设定”菜单中，移动游标到第二行，按OK键进入天线定位菜单。
这里可以通过手动或自动来设定天线位置，因大部分星友包括我没有条件玩极轴天线，仅介绍手动完成天线定位的过程。
在天线定位设置界面下，当前参数不正确或天线没有对准卫星，只会显示信号强度数值和黄色指示条，而没有信噪比数值和指示。
如果信号强度没有指示，说明连接线没接好或高频头有故障。
再按下遥控器的info键，进入天线定位有关参数输入界面，第一行选择要接收的卫星，第二、三行一般不动，第四行往下依次输入所要接收卫星上信号较强那组节目的频率、符号率和极化方式（不清楚的可到网上查询或询问星友），然后按OK键退出。
这时，就可根据屏幕上显示的信号强度和信噪比，调整该接收卫星所用天线的三个角度。
当信噪比出现数值，说明已经对准卫星，反复调整三个角度，使信噪比最大为止，第一个卫星天线的定位就结束了。
再按下遥控器的INFO键，重新进入天线定位参数输入界面，依上述方法完成其他卫星天线的定位。
三、扫描卫星所有卫星天线定位完成后，反复按动Ret键，退回到主功能表。
再按顺序选择“接收节目”----“扫描卫星”，进入扫描卫星菜单。
在这个菜单中，首先要选定扫描方式，进而确定要扫描的卫星和所需输入的参数。
扫描方式共有三种，分别为：1．NIT扫描（系统网络扫描）：在网络扫描界面状态下，按遥控器上的“蓝色环绕键”,出现“输入NIT参数”界面，此时必须输入需要收视卫星上一组节目的下行频率、极化方式和符号率三个参数, 按OK键储存，返回到卫星扫描界面。
然后按OK键,开始扫描该卫星上所有转发器上的节目，完成后会显示找到的所有节目名称或者提示没信号。
记住按OK键储存扫描结果，否则你就白忙活了。
这种扫描方式速度最快，推荐使用。
但该星上可收视节目较少时，不宜使用。
否则节目表内容太多，使用不便。
2．频带扫描：在频带扫描界面状态下，只需选择扫描的卫星和该卫星上各组节目的符号率即可。
然后按OK键,开始扫描该卫星上与设定符号率相同转发器上的节目，完成后会显示找到的所有节目名称或者提示没信号，最后按OK键储存扫描结果。
这种扫描方式速度较快，不需要输入下行频率，特别在使用22K脉冲开关时采用比较方便。
3．单频扫描：顾名思义就是扫描单个转发器，一次扫描一组节目。
在单频扫描界面状态下，需要选择扫描的卫星和该卫星上某组节目的下行频率、极化方式和符号率。
然后按OK键,开始扫描该卫星上这组转发器上的节目，完成后会显示找到的所有节目名称或者提示没信号，最后按OK键储存扫描结果。
重复上述扫描步骤，直到所有节目组扫描完成。
这种扫描方式速度较慢，需要一组一组的输入，比较麻烦，只在该卫星上可收视节目组较少时采用。
各个卫星上的节目组扫描完成后，按Quit键退出设置菜单，就可欣赏丰富多彩的卫星电视节目了。
四、主功能表设置和用法（一）个人电视节目表：这个菜单的功能是方便你收视电视节目，共有8个电视节目表，你可以把同一类的节目编辑到一个节目表内。
比如你可把电影频道都放入电视节目表1，并改名为电影频道组（只能输入英文名称）。
收视时，通过左右方向键选择电影频道组，然后用上下方向键选择不同的电影频道，十分方便。
在主功能表中，选择“个人电视节目表“，按OK键或右方向键进入节目表列表。
任选一节目表，再按OK键或右方向键进入节目表编辑菜单。
菜单右边是节目列表，通常新机器没有节目，只有一列编号。
左边显示的是当前选择节目的有关参数，新机器为空。
下面显示各种操作所需的按键：按右方向键加入节目；按绿色环绕键移动节目位置；按蓝色环绕键更改节目表名称；按红色环绕键移除表中当前节目；按黄色环绕键更改某节目在节目表中的排位；按OK键存储节目表编辑结果。
加入节目时按右方向键，会出现与上一菜单相似的菜单。
菜单右边是所有收视节目的列表，通过左右方向键选择显示所有节目还是只显示免费节目，左边显示的是当前选择节目的有关参数。
下面又是各种操作所需的按键：按红色环绕键使节目表名称，按蓝色环绕键，使用遥控器上蓝色方框内的两个双箭头上下键输入英文字母或数字，按OK键存储更改内容。
不懂英文的星友就不要改了。
最后再按OK键存按节目名称的字母顺序排列；按绿色环绕键使节目按下行频率顺序排列；按黄色环绕键使节目按电视台顺序排列；按OK键将所选节目加入节目表，该节目名称后出现叉号；按蓝色环绕键存储加入的节目退回上一级菜单。
节目表中有选择的节目，就可以使用节目表编辑菜单中的操作键进行节目编辑。
选中需要更改的节目，如要移动，按绿色环绕键，使用遥控器上蓝色方框内的两个双箭头上下键，就可以任意移动节目在节目表中的位置；如要更改排位，按黄色环绕键，输入新的序号即可。
更该节目储节目表编辑结果。
通常，我们可以将节目分成电影、新闻、体育、综合等几个节目类，通过左右方向键选择类别，可以很快找到你要收视的节目。
但分类也不要太多，如果你把8个节目表都用上，加上机器本身的2个，在10个节目表之间转换，就会弄巧成拙的。
（二）个人电台节目表：这个菜单就不介绍了吧，把上一节的电视换成电台再看一遍。
（三）接收节目：在主功能表中，选择“接收电视“，按OK键或右方向键进入设置菜单，共有四个子菜单。
1.编辑节目表：选择“编辑节目表“，按OK键或右方向键进入设置菜单。
这个菜单用来删除节目和给节目加锁，格式同个人电视节目表。
选中需要更改的节目，如要删除，按红色环绕键，节目名上会加一条红线，再次按红色环绕键恢复；如要加父母锁，按黄色环绕键，节目名后会加一锁形符号，再次按黄色环绕键恢复。
最后按OK键存储编辑结果，退出此菜单。
注意：只有主功能表中的父母锁启动了，节目加锁才可用。
2.扫描卫星：前面已经介绍过，略。
3.扫描选项：如何进入菜单、如何存储以后我就不再罗嗦了，直接说菜单功能和设置。
这个菜单用来设置扫描的节目内容，包括扫描电视还是电台或都要；扫描加密节目还是免费节目或都要；还有语言选择，一般都选“所有**“这项。
启动自动扫描选择是或否没发现差别，有人知道请告诉我。
4.删除频道：这里是以卫星为单位删除频道的，除了“所有服务“选项，设置几个卫星就有几个选项。
如选择“所有服务“选项，按OK键后，将删除接收机里的所有节目频道。
（四）天线及其他设定：这个菜单是主功能表中最大的菜单，内容较多。
1. 天线及电视机设定：a.天线设定：前面已经介绍过，略。
b.天线定位：前面已经介绍过，略。
c.输出设定：通常设定画面比列为“4/3自动“，影响标准为“自动“，色彩输出为“RGB“，声音输出为“立体声“。
注意：影像标准设为“PAL”,容易出现严重的马赛克，无法收视。
d.杂项设定：通常设定本地时间为”GMT+8”,数码声音输出为”PCM”。
没有自动天线的话，摩打自动对焦任意设。
2. 喜好设定：a.喜欢的语言：第一语言当然要选中文了，第二语言根据个人爱好选吧。
显示选择自动吧。
b.更改父母密码：如果你觉得泄密了，那就改吧。
输入旧的换上新的，放心了吧？c.Change maturity rating:节目分年龄级设定，可不设或4-18（岁）。
播出节目的分级值大于设定值，节目就锁定。
南瓜系统里没有此项。
d.杂项设定：设定节目信息的显示时间长短或不显示。
一般设为短即可，不显示也不方便。
3.查看用户卡：用来查看收视卡的资料，V系统可以更改成人指数，更改密码。
