九年级（上）物理第七章电路7.1 电流电压（1）一、单项选择题1.关于电流的方向，下列说法正确的是〔〕 A．自由电子定向移动的方向就是电流的方向B．在导电溶液中有可能是自由移动的正、负离子，所以电流的方向不能确定C．金属导体中的电流方向与其中的自由电子定向移动的方向相反D. 带电粒子移动的方向就是电流的方向2.下面关于电压的说法不正确的是〔〕A．某段导体中有电流时，在这段导体的两端一定有电压B．在一段电路的两端如果有电压，在这段电路中就可能有电流C．电压是产生电流的原因，在电路的两端如果没有电压，电路中就没有电流D．电流的大小与电压无关。
3.常见的家用电器，关于它们正常工作时的电流，下列说法中合理的是（）A.电风扇约2AB.电冰箱约1AC.电视机约2AD.台灯约1A4. 图所示的电路中，闭合开关S，能用电压表测量L1两端电压的正确电路是 ( )5 关于电流表的使用，下列说法中正确的是（）A、使用时应注意量程，量程越大越好B．电流表可以和被测电路并联C．为了测量准确，所用的量程越小越好D．电流表串联在电路中使用6．在下图中，要用电流表测量灯L1中的电流，正确的电路图应是 ( )7. 在实验室，小丁同学发现一个电流表有两个量程，大量程是0—9A，小量程模糊不清。
为了测量小量程是多少，她先用大量程接入电路，指针位置如图（a）所示，然后再改用小量程接入同一电路，指针指示如图(b)所示，则电流表的小量程为（〕A．0—3A B．0—2AC．0—1A D．0—0．6A8．某同学在使用电流表测量电路中的电流时，发现指针只是稍微偏转了一点，其原因可能是( )A ．电路中的某处短路B ．电路中的某处开路C ．电流表的量程选择太大了D ．电流表的量程选择太小了9．关于电流表的使用，下列说法中不正确的是 （ ）A ．使用前如果电流表的指针没有指在表盘上的“0”点，要先进行调零B ．电流表要并联在被测电路中C ．当电路中的电流不估计时，要用试触的方法来选定合适的量程D ．绝不允许不经过用电器把电流表接线柱接到电源的两极上10．下图是用带电小球探究电荷间相互作用规律的实验装置，其中符合事实的是11来讲， 定向移动形成电流。
7.1 电流电压—电荷同步练习一、单选题1．如图中正确描述原子结构的是（）A．B．C．D．2．通常情况下，下列各组物质中，都属于绝缘体的是（）A．空气、油、塑料B．玻璃、油、大地C．陶瓷、湿木材、橡胶D．空气、塑料、人体3．用手摩擦过的气球能“粘”在手上不掉，下列现象与此例实质相同的是（）A．用潮湿的手去接触冰块时，手会被“粘”住B．用塑料梳子梳头发时，头发被梳子“粘”起C．将两个铅柱底面削平挤压后能“粘”在一起D．将塑料吸盘挤压“粘”在玻璃上，可挂物体4．如图所示，轻质小球甲、乙用绝缘细线悬挂，都处于静止状态，下列判断正确的是（）A．甲、乙都不带电B．甲不带电，乙带电C．甲、乙都带电，并带有同种电荷D．甲、乙都带电，并带有异种电荷5．干燥的天气里，用塑料梳子梳头，头发会随着梳子飘起来，而且会变得蓬松，下列说法正确的是（）A．塑料是导体B．梳子梳头后，梳子带电而头发不带电C．梳子与头发摩擦的过程中创造了电荷D．梳头发变得蓬松是因为带上同种电荷而互相排斥6．丝绸摩擦过的玻璃棒与不带电验电器A接触如图所示，之后用带有绝缘柄的金属棒将A、B验电器的金属球连接起来的瞬间，下列说法正确的是（）A．摩擦过程中电能转化为机械能B．验电器B最终由于得到正电荷带正电C．看到的现象是A的张角变为零D．电流方向由A到B7．甲、乙、丙三个轻质小球用绝缘细绳悬挂，相互作用情况如图所示，如果丙带正电荷，则甲A．一定带正电荷B．一定带负电荷C．可能带负电荷D．可能带正电荷8．有A、B、C、D、四个轻质小球，已知C与丝绸摩擦过的玻璃捧排斥，A与C相吸引，A与D相排斥，B与D相吸引，则下列判断正确的是（）A．A带负电，D带负电，B一定带正电B．A带负电，D带正电，B一定带负电C．A带负电，D带负电，B可能带正电，也可能不带电D．A带正电，D带正电，B一定带负电9．下列有关电的知识判断，不正确的是()A．自然界只有两种电荷，正电荷和负电荷B．电子带负电，所带电荷量为1.6×10－19CC．原子核带负电，所带电荷量为1.6×10－19CD．一个氦原子，其核中有2个正电荷，其核外有2个电子10．如图所示，用一段细铁丝做一个支架，作为转动轴，把一根中间戳有小孔（没有戳穿）的饮料吸管放在转动轴上，吸管能在水平面内自由转动；用餐巾纸与吸管的A端摩擦使其带电，再用毛皮摩擦过的橡胶棒去靠近吸管，吸管的A端与橡胶棒互相排斥，B端与橡胶棒互相吸引。

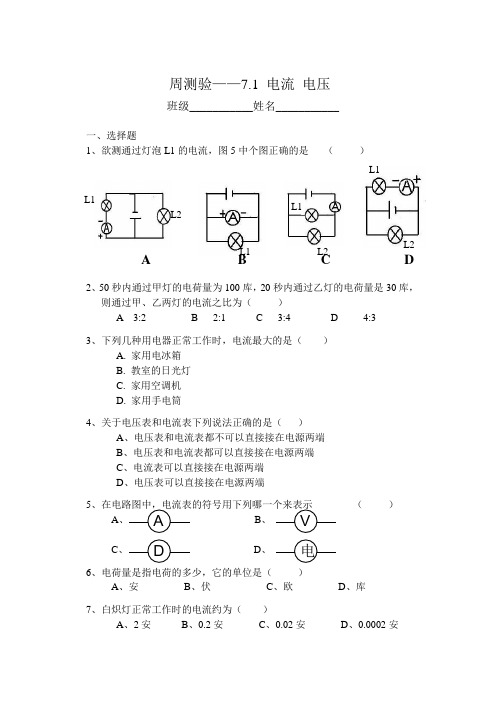

周测验——7.1 电流 电压班级___________姓名___________一、选择题1、欲测通过灯泡L1的电流，图5中个图正确的是 （ ）2、50秒内通过甲灯的电荷量为100库，20秒内通过乙灯的电荷量是30库，则通过甲、乙两灯的电流之比为（ ）A 3:2B 2:1C 3:4D 4:3 3、下列几种用电器正常工作时，电流最大的是（ ）A. 家用电冰箱B. 教室的日光灯C. 家用空调机D. 家用手电筒 4、关于电压表和电流表下列说法正确的是（ ）A 、电压表和电流表都不可以直接接在电源两端B 、电压表和电流表都可以直接接在电源两端C 、电流表可以直接接在电源两端D 、电压表可以直接接在电源两端5、在电路图中，电流表的符号用下列哪一个来表示 （ ） A 、 B 、C 、D 、 6、电荷量是指电荷的多少，它的单位是（ ）A 、安B 、伏C 、欧D 、库 7、白炽灯正常工作时的电流约为（ ）A 、2安B 、0.2安C 、0.02安D 、0.0002安A B C DL1L2L1 L2L2L1L1 A V D 电8、下面说法中，正确的是（ ）A 、电路中只要有电压，就会有电流B 、电压是产生电流的必要条件C 、通过导体的电压是形成电流的原因D 、导体中有大量的自由电荷，只要构成通路，导体中就会有电流通过二、填空题1、电荷在导体中_______________形成电流。
电流的大小用_________来表示。
它的符号是_______。
定义公式是___________。
2、若在1分钟内通过导体横截面积的电荷量是240库，那么流过导体的电流强度是___________安。
若电流不变，通电20分钟通过该导体的电荷量是___________，若通过50库电荷量，则需通电时间___________。
3、测量电流大小的仪器是___________。
使用时应将它___________在被测电路中，必须使电流从它的“___________”接线柱流入，“___________”接线柱流出。
《7.1 电流电压》知识清单《71 电流电压》知识清单一、电流1、电流的定义电荷的定向移动形成电流。
就好像一群人在有组织、有方向地移动，这就是电流。
2、电流的方向规定正电荷定向移动的方向为电流的方向。
在金属导体中，电流的方向与自由电子定向移动的方向相反。
打个比方，电流就像马路上的车辆行驶，如果规定向南行驶是正方向，那么向北行驶就是反方向。
而在金属导体中，自由电子就像是向北行驶的车辆，所以电流方向是向南。
3、电流的单位电流的国际单位是安培，简称安，符号是 A。
常用的单位还有毫安（mA）、微安（μA）。
1 安＝ 1000 毫安，1 毫安＝ 1000 微安。
这就好比我们计量长度，有千米、米、厘米一样，不同的大小用不同的单位来衡量更方便。
4、电流的测量——电流表（1）电流表的结构电流表有三个接线柱，两个量程。
一般“”接线柱是共用的，另外两个接线柱分别标有“06”和“3”，对应着两个量程，“06”对应的量程是 0 06 安，“3”对应的量程是 0 3 安。
（2）电流表的使用规则①电流表要串联在电路中。
就像串糖葫芦一样，一个一个串起来，这样才能准确测量通过每个元件的电流。
②电流要从“＋”接线柱流入，从“”接线柱流出。
如果接反了，指针可能会反向偏转，容易损坏电流表。
③被测电流不能超过电流表的量程。
就像你不能让一个只能承受100 斤的扁担去挑 200 斤的重物，否则扁担会断掉，电流表也是同理。
④绝对不允许不经过用电器而把电流表直接连到电源的两极上。
这就相当于直接在电源上开了个大口子，会造成电源短路，引发危险。
5、串、并联电路中电流的规律（1）串联电路中电流处处相等。
想象一下，串联电路就像一条没有分支的河流，水在其中流动，流量不会发生变化，电流也是如此。
（2）并联电路中干路电流等于各支路电流之和。
并联电路好比有几条分支的河流汇聚到一起，总水量等于各分支水量之和，电流也是这个道理。
二、电压1、电压的作用电压是使电路中形成电流的原因。
第七章 恒定电流【高考新动向】1.欧姆定律 Ⅱ 三年8考2.电阻定律 Ⅰ 三年4考3.电阻的串联、并联 Ⅰ 三年6考4.电源的电动势和内阻 Ⅱ 三年7考5.闭合电路的欧姆定律 Ⅱ 三年8考6.电功率、焦耳定律 Ⅰ 三年4考 实验七:测定金属的电阻率 三年7考 实验八：描绘小电珠的伏安特性曲线 三年4考 实验九：测定电源的电动势和内阻 三年11考 实验十：练习使用多用电表 三年12考【备考指导】1.掌握电路基本概念，会用欧姆定律、电阻定律、焦耳定律分析问题.2.掌握闭合电路欧姆定律，能够结合串、并联电路的特点分析问题，会分析电路动态变化问题.3.掌握各种电学仪器的使用、电学各实验的方法和原理，能够设计电路、连接电路、分析电路故障，能够用表格、图象等分析实验数据.第1节 电流 电阻 电功及电功率【考纲全景透析】一、电流1．电流形成的条件：(1)导体中有能够自由移动的电荷；(2)导体两端存在持续的电压． 2．电流的方向：与正电荷定向移动的方向________，与负电荷定向移动的方向________． 电流虽然有方向，但它是________． 3．电流(1)定义式：I ＝________.(2)微观表达式：I ＝________，式中n 为导体单位体积内的自由电荷数，q 是自由电荷的电荷量，v 是自由电荷定向移动的速率，S 为导体的横截面积． (3)单位：安培(安)，符号是A,1 A ＝1 C/s. 【答案】2.相同 相反 标量 3．(1)q t(2)nqvS二、电阻定律1．电阻定律：R＝ρlS，电阻的定义式：R＝UI.2．电阻率(1)物理意义：反映导体____________的物理量，是导体材料本身的属性．(2)电阻率与温度的关系①金属的电阻率随温度升高而________；②半导体的电阻率随温度升高而________；③超导体：当温度降低到____________附近时，某些材料的电阻率突然____________成为超导体．【答案】2.(1)导电性能(2)①增大②减小③绝对零度减小为零三、欧姆定律(1)内容：导体中的电流I跟导体两端的电压U成________，跟导体的电阻R成________．(2)公式：____________.(3)适用条件：适用于________和电解液导电，适用于纯电阻电路．(4)导体的伏安特性曲线：用横坐标轴表示电压U，纵坐标轴表示________，画出的IU关系图线．①线性元件：伏安特性曲线是________________________________的电学元件，适用于欧姆定律．②非线性元件：伏安特性曲线是______________的电学元件，____________(填适用、不适用)于欧姆定律．【答案】(1)正比反比(2)I＝UR(3)金属(4)电流I①通过坐标原点的直线②曲线不适用四、电功、电热、电功率1．电功(1)定义：导体中的恒定电场对自由电荷的__________做的功．(2)公式：W＝qU＝________(适用于任何电路)．(3)电流做功的实质：________转化成其他形式能的过程．2．电功率(1)定义：单位时间内电流做的功，表示电流做功的________．(2)公式：P＝W/t＝________(适用于任何电路)．3．焦耳定律(1)电热：电流流过一段导体时产生的________．(2)计算式：Q＝I2Rt.4．热功率(1)定义：单位时间内的发热量．(2)表达式：P ＝Q t＝________.【答案】1.(1)静电力 (2)IUt (3)电能 2.(1)快慢 (2)IU 3.(1)热量 4．(2)I 2R【热点难点全析】考点一 电流微观表达式的应用 1.定义式中q 的物理意义(1)q 是某段时间内通过导体横截面的电量.①若是金属导体导电，则q 为自由电子通过某截面的电量的总和. ②若是电解质导电，则异种电荷反向通过某截面，q=|q 1|+|q 2|.(2)带电粒子的运动可形成等效电流，如电子绕原子核的运动，带电粒子在磁场中的运动，此时q 为带电粒子的电量，T 为周期.如图，自由电荷电荷量为q ，单位体积电荷数为n ，定向移动速度为v ，导体横截面积为S ，则【例1】如图所示，一根截面积为S 的均匀长直橡胶棒上均匀带有负电荷，每米电荷量为q ，当此棒沿轴线方向做速度为v 的匀速直线运动时，由于棒运动而形成的等效电流大小为( ) A.vq B. C.qvS D.【答案】选A.【详解】在电荷的运动方向上假设有一截面，则在t 时间内通过截面的电荷量为Q=vt ·q ，则等效电流为故选项A 正确.考点二 对电阻定律、欧姆定律的理解 1.电阻与电阻率的区别(1)电阻是反映导体对电流阻碍作用大小的物理量.电阻率是反映制作导体的材料导电性能好坏的物理量. (2)导体电阻并不是只由电阻率决定，即电阻大，电阻率不一定大；电阻率小，电阻不一定小. 2.定义式和决定式的比较【例2】1．(2012·梅州高三检测)下列说法中正确的是 ( )． A ．由R ＝U I可知，电阻与电压、电流都有关系B ．由R ＝ρl S可知，电阻与导体的长度和横截面积都有关系C ．各种材料的电阻率都与温度有关，金属的电阻率随温度的升高而减小D ．所谓超导体，当其温度降低到接近绝对零度的某个临界温度时，它的电阻率突然变为零 【答案】 BD【详解】 R ＝U I 是电阻的定义式，R 与电压和电流无关，故A 错误；而R ＝ρL S是电阻的决定式，横截面积一定，电阻与导体的长度成反比，长度一定，电阻与导体的横截面积成正比，故B 正确；电阻率都与温度有关，金属的电阻率随温度的升高而增大，故C 错误；当温度降低到接近绝对零度的某个临界温度时，导体的电阻率突然变为零的现象叫超导现象，此时的导体叫超导体，故D 正确． 考点三 电功与电热的关系 1.电功与电热的比较2.电功率与热功率的比较(1)在纯电阻电路中，电功率等于热功率，即(2)在非纯电阻电路中，电功率包含热功率，P=UI为电功率，P′=I2R为热功率，有P>P′.【例3】有三个用电器，分别为日光灯、电烙铁和电风扇，它们的额定电压和额定功率均为“220 V，60 W”.现让它们在额定电压下工作相同时间，产生的热量( )A.日光灯最多B.电烙铁最多C.电风扇最多D.一样多【答案】选B.【详解】电烙铁是纯电阻用电器，即以发热为目的，电流通过它就是用来产热,而日光灯和电风扇是非纯电阻用电器，电流通过它们时产生的热量很少，电能主要转化为其他形式的能(光能和动能)，综上所述，只有B正确.【高考零距离】1.(2012四川）23.四川省“十二五”水利发展规划指出，若按现在供水能力测算，我省供水缺口极大，蓄水提水是目前解决问题的重要手段之一。
