希尔顿酒店（超高层）给排水设计王海铭深圳市建筑设计研究总院有限公司深圳518000摘要：介绍东莞希尔顿酒店给排水，消防系统设计。
关键词：超高层，酒店，给排水，消防设计。
一、工程概况本工程位于东莞市厚街镇北环路与256省道交汇处，总用地36211.66m2，总建筑面积：267314.98m2。
本工程包含两栋单体，东莞市希尔顿酒店及东莞市希尔顿公馆。
东莞市希尔顿酒店为50层超高层酒店，带有四层裙房，两层地下室；东莞市希尔顿公馆为高层居住建筑，其中四层裙房及两层地下室与酒店相连。
建筑能分布如下：地下室：共两层，主要为酒店后场、停车场、机电房及商场的理货区，设备用房及汽车库。
人防设于地下二层。
裙房：一层、二层东部为商业；西部为酒店大堂宴会厅等；三层东部为KTV房；西侧为酒店配套；四层东侧为KTV房及公共服务配套设施；西侧为酒店配套用房；五层为带有网球场、泳池等的屋顶绿化花园，供酒店使用。
塔楼：裙房顶部北侧布置有一座100米以内的高层公馆塔楼，南侧为一座超高层酒店。
消防避难层：酒店塔楼共设置3个消防避难层，为6层、19层和31层，消防避难层同时作为设备的转换层。
二、给水系统1给水用水量：酒店部分最高日总用水量为3090m3，最高时用水量为347.1m3。
公馆部分最高日总用水量为1549.2m3，最高时用水量为117.3m3。
2水源供水水源为市政给水管，根据甲方提供的本建筑物周围的给水管网现状，拟从北环路引入一路DN350的市政接口，在小区路引入一路DN200的市政接口，在室外布置成DN200环状，供室外消防用水，各引入管上设置消防水表组。
在北环路DN350的市政接口上再引入DN300、DN200、DN150、DN150接口四个,分别供应酒店、公馆用水、商业、绿化用水，其上设置倒流防止器及水表组计量。
市政水压力为0.28~0.30Mpa。
3室内管网系统根据本建筑高度、水源条件、防二次污染、节能和供水安全原则，酒店部分供水系统设计如下：1）管网系统竖向分区的压力控制参数为：各区最不利的出水压力不小于0.15MPa，最低用水点最大静水压力（0流量状态）不大于0.35Mpa。
高级酒店给排水工程施工设计方案1. 概述本文档旨在提供高级酒店给排水工程施工设计方案。
该方案将涵盖给排水系统的设计要求、材料选择、施工流程以及质量控制措施等内容。
2. 设计要求2.1 给水系统设计要求：- 高级酒店的给水系统应满足国家相关标准和规范的要求。
- 给水系统应具备稳定的供水压力和流量，以满足高级酒店客房、公共区域以及餐饮设施的需求。
- 给水管道应合理布置，减少管道阻力和压力损失。
- 给水设备和管材应选用符合国家标准的产品。
2.2 排水系统设计要求：- 高级酒店的排水系统应满足国家相关标准和规范的要求。
- 排水系统应具备足够的排水能力，能够快速排除高级酒店内各个区域产生的废水和污水。
- 排水管道应合理布置，保证正常通畅并避免积水和污水回流。
- 排水设备和管材应选用符合国家标准的产品。
3. 材料选择3.1 给水系统材料选择：- 给水管道采用耐压、耐腐蚀的材料，如不锈钢、PEX管等。
- 给水设备选用具有良好性能和可靠质量的产品，如水泵、水箱等。
3.2 排水系统材料选择：- 排水管道采用耐腐蚀、耐磨损的材料，如PVC管、铸铁管等。
- 排水设备选用具有良好排水性能和可靠性的产品，如排水管道附件、检查井等。
4. 施工流程4.1 给水系统施工流程：- 定位并布置给水管道的路径和位置。
- 安装给水管道和相关设备。
- 进行给水系统的连接和测试。
- 完成给水系统的试运行和调试。
4.2 排水系统施工流程：- 定位并布置排水管道的路径和位置。
- 安装排水管道和相关设备。
- 进行排水系统的连接和测试。
- 完成排水系统的试运行和调试。
5. 质量控制施工过程中，应严格执行相关规范和标准，确保施工质量。
质量控制措施包括但不限于：- 定期进行施工现场检查和巡查。
- 对关键节点进行必要的复核和验收。
- 原材料采购和使用合乎标准要求。
- 建立施工质量档案，记录施工过程和结果。
6. 总结本文档提供了高级酒店给排水工程施工设计方案的概述，包括设计要求、材料选择、施工流程和质量控制措施等内容。

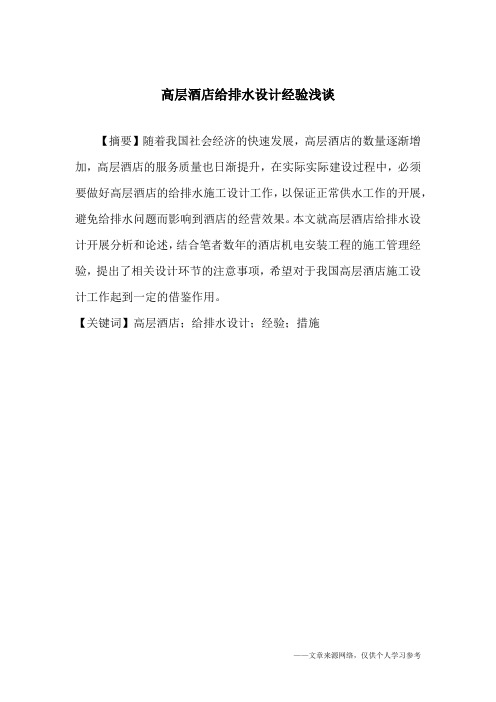

高层酒店给排水设计经验浅谈
【摘要】随着我国社会经济的快速发展，高层酒店的数量逐渐增加，高层酒店的服务质量也日渐提升，在实际实际建设过程中，必须要做好高层酒店的给排水施工设计工作，以保证正常供水工作的开展，避免给排水问题而影响到酒店的经营效果。
本文就高层酒店给排水设计开展分析和论述，结合笔者数年的酒店机电安装工程的施工管理经验，提出了相关设计环节的注意事项，希望对于我国高层酒店施工设计工作起到一定的借鉴作用。
【关键词】高层酒店；给排水设计；经验；措施
——文章来源网络，仅供个人学习参考。

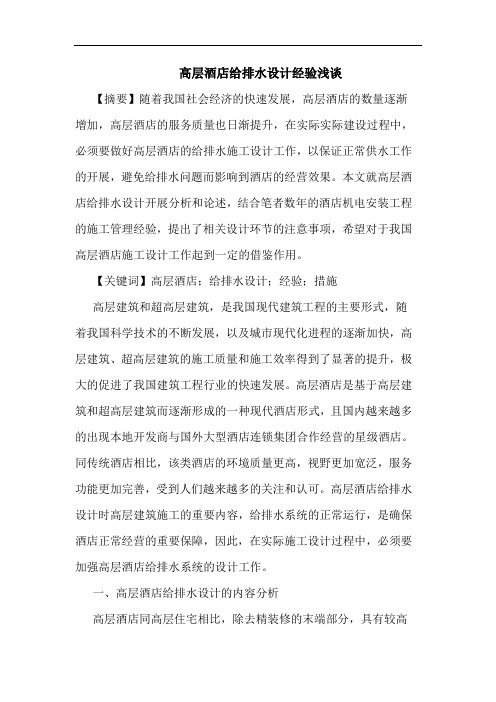

高层酒店给排水设计经验浅谈【摘要】随着我国社会经济的快速发展，高层酒店的数量逐渐增加，高层酒店的服务质量也日渐提升，在实际实际建设过程中，必须要做好高层酒店的给排水施工设计工作，以保证正常供水工作的开展，避免给排水问题而影响到酒店的经营效果。
本文就高层酒店给排水设计开展分析和论述，结合笔者数年的酒店机电安装工程的施工管理经验，提出了相关设计环节的注意事项，希望对于我国高层酒店施工设计工作起到一定的借鉴作用。
【关键词】高层酒店；给排水设计；经验；措施高层建筑和超高层建筑，是我国现代建筑工程的主要形式，随着我国科学技术的不断发展，以及城市现代化进程的逐渐加快，高层建筑、超高层建筑的施工质量和施工效率得到了显著的提升，极大的促进了我国建筑工程行业的快速发展。
高层酒店是基于高层建筑和超高层建筑而逐渐形成的一种现代酒店形式，且国内越来越多的出现本地开发商与国外大型酒店连锁集团合作经营的星级酒店。
同传统酒店相比，该类酒店的环境质量更高，视野更加宽泛，服务功能更加完善，受到人们越来越多的关注和认可。
高层酒店给排水设计时高层建筑施工的重要内容，给排水系统的正常运行，是确保酒店正常经营的重要保障，因此，在实际施工设计过程中，必须要加强高层酒店给排水系统的设计工作。
一、高层酒店给排水设计的内容分析高层酒店同高层住宅相比，除去精装修的末端部分，具有较高的相似性，高层酒店给排水施工设计同样包括了给水设计、排水设计、雨水系统设计以及消防系统设计，但由于高层酒店同高层住宅功能方面存在一定的差异性，因而使得高层酒店施工设计过程中，要更加注重给排水系统的整体性和稳定性，保证给排水系统的综合质量，确保良好服务质量的同时，最大化的保证用水安全，确保高层酒店的经营效果，促进高层酒店经济效应的有效提升。
一般来说，高层酒店能够为顾客提供较为全面的服务，如客房、办公、商业、餐饮、桑拿洗浴、娱乐健身等等，高层酒店是一个集休闲住宿办公为一体的综合性服务场所，因此，高层酒店在给排水施工设计过程中，必须要尽可能的满足相关功能，比如游泳池给排水设计、热水加热设备供水设计、热水管网给排水设计、客房污水排水排放系统、厨房污水排放系统、雨水排放和雨水收集系统以及消防系统给排水设计等内容，都需要得到全面而有效的设计和规划，并做好相应的分析和检验，以保证系统设计的有效性和全面性，确保高层酒店的安全运行。
某高层宾馆建筑给排水设计——毕业设计某高层宾馆建筑给排水设计摘要本文主要介绍了某高层宾馆的建筑给排水的设计。
主要包括给水系统、排水系统、消防系统、热水系统和雨水系统。
给水系统包括用水量的计算、给水分区的选择和管道的水力计算。
排水系统包括排水管的水力计算、通气管的设计和排污泵的选择。
消防系统包括消防用水量的计算、消防分区的划分、管道水力计算和消防泵的选择。
热水系统包括热水用水量、热媒量计算、加热器和循环泵的选择、管网水力计算。
雨水系统包括雨水量计算和雨水管布置方案。
本文具体分为给排水设计说明、给排水设计计算、致谢和参考文献四个部分。
关键词:给水系统;消防系统;热水系统;排水系统;雨水系统The Water-Supply and Drainage Engineering of A High-RiseHotelStudent’s name: Hades Huang Advisor: Li Lan(School of Civil Engineering Zhejiang University of Science and Technology)AbstractThis paper introduces the design that the water-supply and drainage engineering of a high-rise hotel. Including water-supply, drainage systems, fire fight systems, hot water-supply systems and rain water systems. Water –supply system, including thecalculation of water consumption, the choice of water-supplydistrict and pipeline hydraulic calculation. Drainage systems includingthe hydraulic calculation of drain, the tube design and the choice ofthe sewage pump. Fire fight system, including the calculation of thefire water, the division of the fire Service Division, the hydraulic calculation of pipeline and the choice of fire pump. Hot water-supply system, including the calculation of the hot water consumption and the amount of heat medium, heater and circulating pump selection, pipe network hydraulic calculation. Stormwater system, including the calculation of stormwater and rain water pipe lay out. This paper is divided into specific note to the drainage design, thank the rain sewage, reference of four parts.Key words: Water supply-system;Fire fight system;Hot water-supply system;drainage system; Rain water system目录摘要 (I)Abstract (II)1设计说明书 ............................................... 1 1.1工程概况 ..................................................... 1 1.2给水系统设计 (1)1.2.1给水方案选择 ..................................................................... .. (1)1.2.2给水方案选择依据 ..................................................................... (1)1.2.3给水方案的确定 ..................................................................... . (2)1.2.4给水附件 ..................................................................... . (2)1.2.5生活水泵和泵房 ..................................................................... ................ 2 1.3消火栓给水系统 (3)1.3.1消火栓给水系统说明 ..................................................................... .. (3)1.3.2消火栓给水系统的组成 ..................................................................... . (3)1.3.3消防管道布置 ..................................................................... .. (4)1.3.4消火栓布置 ............................................................................................. 4 1.4自动喷水灭火系统 (4)1.4.1自动喷水灭火系统说明 ..................................................................... . (4)1.4.2自动喷水灭火系统的组成 .....................................................................41.4.3自动喷水灭火系统的喷头布置形式 ..................................................... 5 1.5热水系统设计 (5)1.5.1热水设计说明 ..................................................................... .. (5)1.5.2热水系统组成 ..................................................................... .. (5)1.5.3热水系统附件 ..................................................................... .................... 5 1.6排水系统设计 (6)1.6.1排水系统的组成 ..................................................................... . (6)1.6.2排水管道类型 ..................................................................... .. (6)1.6.3排水管道的布置和敷设 ..................................................................... . (6)1.6.4通气管的设置 ..................................................................... .................... 6 1.7雨水排水系统设计 (7)2 给水系统设计计算 ......................................... 8 2.1给水系统分区 ................................................. 8 2.2用水量计算 (8)2.2.1最高日用水量 ..................................................................... .. (8)2.2.2最高日最大时用水量 ..................................................................... ........ 9 2.3生活水箱设计计算 ............................................. 9 2.5室内给水管网水力计算 .. (9)2.5.1计算公式 ..................................................................... . (9)2.5.2管径确定 ..................................................................... .. (10)2.5.3下区给水管网水力计算 ..................................................................... .. 102.5.4上区给水管网计算 ..................................................................... . (13)3消火栓系统设计计算 ...................................... 17 3.1消防用水量 .................................................. 17 3.2消火栓系统设计计算 (17)3.2.1消火栓间距 ..................................................................... . (17)3.2.2消防管道水力计算 ..................................................................... . (19)4自喷系统设计计算 ........................................ 21 4.1系统分区 .................................................... 21 4.2设计基本数据 ................................................ 21 4.3水力计算 .................................................... 21 4.4消防水箱、贮水池计算 . (27)4.4.1消防水箱计算 ..................................................................... (27)4.4.2消防水池计算 ..................................................................... (27)5热水系统设计计算 ........................................ 28 5.1热水用水量计算 .............................................. 28 5.2热媒量计算 .................................................. 29 5.3加热器容积计算 . (29)5.4盘管加热面积 (30)5.5膨胀罐设计计算 (30)5.6室内热水管网水力计算 (31)6排水系统设计计算 (33)6.1排水定额和设计秒流量的计算 (33)6.1.1排水定额 ..................................................................... .. (33)6.1.2设计秒流量 ..................................................................... . (33)6.2排水管道设计计算 (34)6.3排水管水力计算 (35)6.4通气管道设计计算 (37)6.5排污泵设计计算 (37)7雨水系统设计计算 (38)7.1雨水量设计计算 (38)7.1.1雨水量计算 ..................................................................... . (38)7.1.2雨水管的确定 ..................................................................... .................. 38 致谢 .................................... 错误～未定义书签。
高层酒店及商场给排水设计摘要:本文通过对某酒店商场给排水设计的实践总结，介绍该建筑的给水供水系统、热水供水系统、污水排水系统、雨水排水系统、消火栓系统、自动喷淋系统和大空间主动喷水灭火系统设计，为大型酒店商场类综合性建筑给排水设计提供参考。
关键词:高层酒店商场给排水消防设计中图分类号：s611 文献标识码：a 文章编号：工程概况本工程为某博览交易中心，位于江门市江海区。
总建筑面积338763.7平方米，地上部分面积约为229924㎡，地下部分面积约为108839.7㎡。
地下两层，负二层主要为停车场及设备房（水泵房、风机房），负一层为商业及设备房（变配电房、消防控制中心），地上部分裙楼 6 层，塔楼 21 层，裙楼均为商业，塔楼6层至21层为酒店，总建筑高度95.75m，属于一类高层综合建筑。
本工程的设计内容包括：给水供水系统、热水供水系统、污水排水系统、雨水排水系统、消火栓系统、自动喷淋系统和大空间主动喷水灭火系统。
生活给水系统1.水源本工程将从市政供水管网中接一根dn200的管道作为本大楼的水源，供水压力为0.3mpa。
2.系统由于商业部分与酒店部分分开产权，为了方便管理，两部分的给水系统是独立分开的，生活泵房也分开设置。
2.1系统分区商业竖向分为两个供水区：低区包括-2～3层，市政直接供水；中区包括4～7层（共4层），加压供水。
酒店竖向分为两个供水区：中区包括6～11层（共6层），加压供水f；高区包括 12～21f（共10层），加压供水，其中12～16层（共5层）集中减压，17～21层（共5层）不减压。
2.2系统选择商业及酒店均采用生活水池加全自动变频给水设备联合供水。
商业生活给水低、中区均为下行上给的给水方式；酒店生活给水中、高区均为上行下给的给水方式。
其中高区12～16层给水主管在16层集中减压后再分到每个房间的给水立管。
2.3用水量2.3.1. 商业-2～3层低区用水量计算表：2.3.2.酒店6～24层用水量计算表：2.4水池本建筑生活贮水池分商业生活水池与酒店生活水池，其容积均按其最高日用水量加10%的未预计水量和管网漏失量的和的20%确定，且均平分为两个独立的生活水池。
五星级酒店给排水设计要点目前国内建设五星级酒店热度越来越高涨，国际品牌酒店纷纷抢滩中国市场。
尤其是新建的城市综合体，普遍都配建有高档五星级酒店。
高端酒店作为商务、商业的配套，已经成为众多开发商提升项目定位的一个选择，同时也是提升整体销售、租赁的一个筹码。
国际品牌五星酒店的设计相对国内常规五星级酒店也有更高的技术要求。
下面具体的来谈谈高要求下酒店给排水专业设计要点。
给排水设计部分：1、设计标准国际品牌五星级酒店（以洲际、万豪、喜达屋酒店管理公司为例，以下同）原则上要求设计需满足国家建筑给排水相关规范与酒店方设计指南文之高者。
2、水质检测及处理国际品牌五星级酒店设计指南中对各类水质指标均有明确的规定。
以硬度为例，生活用水要求控制在1~1.2mmol/L，洗衣房为0.5~0.75 mmol/L ，厨房普通用水点为0.5~1mmol/L 。
由于国内北方地区普遍超标，因此需要设置软化设备进行处理，可在供水水箱内按比例与市政水混合，达标后按不同区域进行供应。
其他水质指标，视超标情况设置相应的处理设置，如砂滤、碳滤等。
同时酒店管理公司需要建设方提供项目临近范围内的自来水水质检测报告，用于审核处理工艺及作为重要工程资料备案。
对于消毒设施，紫外线消毒器即可以满足酒店的要求。
国际品牌五星级酒店在国内北方地区主要城市比较典型的供水流程为：市政自来水→原水调节池→提升（兼反冲洗）泵→砂滤→软水器软化及混合→供水（软水）水箱→紫外线消毒器→分区供水设备→用水点。
3、给水机房设置在具有多业态的综合体内部，国际品牌五星级酒店原则上要求酒店给水机房完全独立设置，与其他业态给水机房分开。
但如果建设方有较强的综合体物业管理团队（如国际知名的几大物业管理行：第一太平戴维斯、戴德量行等），酒店管理方也会视沟通情况接受如下两种方案：（1）同意共用机房，但供水设备独立设置，空间上要求酒店／非酒店供水设备的位置分割，便于双方物业各自管理。
（2）同意共用机房，也同意供水设备合用，但要求进行严格的计量，保证酒店用水费用可以单独核算。
五星级酒店给排水系统施工方案、工艺及技术措施1.1 给排水系统工程概况1.1.1.系统概述1.1.1.1.给水系统：从室外市政给水管网接入DN200、DN150、各一根，DN100给水管两根以供本工程室内、外生活、消防用水。
本工程给水竖向分为三个区：地下2层（标高-9.3米）～地上4层由室外市政给水管直接供水，称为低区；5～14层为中区，由中区生活变频供水设备供水（5～10层各用水点经支管减压阀减压后供水）；15～24层为高区，由高区生活变频供水设备供水（15～19层各用水点经支管减压阀减压后供水）。
生活变频供水设备，生活传输水箱集中设于地下一层水泵房内。
室外给水接入地下室生活传输水箱前，需深都处理，即自来水经石英砂过滤、活性炭过滤后再接入生活传输水箱，生活变频供水设备由生活传输水箱吸水经紫外线消毒器消毒后再供至各用水点。
为便于地下室消防水池储水循环。
避免水质变坏，本设计冷却循环补水池与消防水池合用。
冷却塔补水专用恒压变频供水装置由冷却循环补水池及消防水池吸水，供至屋顶冷却塔。
地下室生活传输水箱、屋顶消防水箱均采用组合式不锈钢水箱。
1.1.1.2.热水系统A.热水系统分区及供水方式同给水系统。
低区为地下2层（标高-9.3米）～地上5层，由室外市政给水管直接供水，5～14层为中区，由中区生活变频供水设备供水（5～10层各用水点经支管减压阀减压后供水）；15～24层为高区，由高区生活变频供水设备供水（15～19层各用水点经支管减压阀减压后供水）。
B.本工程热水系统热源为蒸汽，由锅炉房蒸汽锅炉提供。
C.本工程低区、中区、高区各设两台高效导流半容积式换热器，热水供水温度55℃，由安装在换热器热媒管道上的温度控制阀自动调节控制调节。
D.高中低区热水系统均采用全日制机械循环，各区分别设两台热水循环泵，互为备用，热水循环泵的启闭由设在热水循环泵之前的热水回水管上的电接点温度计自动控制；起泵温度为50℃，停泵温度为55℃.E.本工程低区最大小时用水量13.66m3/h（60℃），设计小时耗热量为842.05kw；中区最大小时用水量10.59m3/h（60℃），设计小时耗热量为652.86kw；高区最大小时用水量10.59m3/h（60℃），设计小时耗热量为652.86kw。
某高层酒店给排水设计摘要：根据某酒店集团工程设计技术标准，对该五星级酒店进行给排水设计，既要考虑供水安全性，又要考虑到投资的合理性，以便建设经济型、节约型社会。
本文结合工程实例，介绍某酒店的给水排水设计，并对本设计中出现的问题进行探讨。
关键字：高层酒店给水系统排水系统一．工程概况某五星级酒店，位于上海闽行区，建筑高度82.8米，建筑面积36012.8平方米。
地上二十一层，地下两层。
地下二层为车库，生活/消防水泵房、锅炉房、冷水机房及热交换间；地下一层为员工餐厅及厨房、特色餐厅厨房、发/配电机房、洗衣房、自行车库；一层为酒店大堂、特色餐厅、全日餐厅、后勤区；二层为中餐厅、中餐厅/宴会厅厨房、商务中心；三层为宴会厅、宴会厅备餐、客房服务备餐、前功能厅、会议室、家具储藏；三层夹层为设备层，有泳池设备房、泳池空调机房、AHU机房；四层为客房、电脑机房；五层为客房、游泳池、健身房、泳池/健身房淋浴；五层夹层为设备层；六至二十层为客房；二十一层设水箱间。
二.设计范围本酒店系一类高层民用建筑，给水排水设计内容较多。
本次设计给排水系统包括：给水系统、热水系统、排水系统、雨水系统、游泳池净化水循环系统。
三.系统概述（一）给水系统生活用水量：最高日生活用水量为700m3/d，最大小时生活用水量为70m3/ h。
见表一：表一1.水源本项目水源为市政供水管网，符合国家生活饮用水水质标准，供水水压不低于0.16MPa。
从市政供水管网上引入两根DN300（包括消防用水）的给水管，各自经水表井后，在红线内连成环网，管径为300mm。
从环网上分别接出DN100的进水管供给位于地下二层的生活水池和消防水池。
2.室内给水系统1)本项目在地下二层分别设一个336m3贮水池（含锅炉和冷却塔补水）和一个120m3净水池。
屋面机房层水箱间设24m3生活水箱。
地下室生活水池和设备层水箱设全程水位显示信号，超高水位和超低水位报警信号，并且地下室生活水池在最低水位时设停泵装置。
浅述高层酒店工程的给排水设计
【摘要】本文结合自己的工作实际，阐述了高层酒店工程的给排水设计要点和难点，以下仅供参考。
【关键词】建筑设计给排水系统雨污水消防
1 项目简介
本酒店工程位于江苏省内，总面积为20600 m2，，其中建筑总高度为了133.8 m，塔楼地上共 31 层，地下 4 层，裙房 4 层。
主楼结构形式为框筒结构，裙房为框架结构，主楼上部为一家酒店，是一幢集办公、宾馆、餐饮、购物、超市、会展及停车等功能为一体的综合性超高层建筑。
2 设计范围
给水系统：包括冷水、热水、净水系统；消防系统：包括室内消火栓、室外消火栓、自动喷淋灭火系统、水喷雾灭火系统、气体灭火系统、灭火器、脉冲干粉自动灭火系统；排水系统：包括雨水、污水、废水以及厨房污水系统。
3 给水系统
主楼采用净化水供水，其余部分采用自来水水质。
净化水部分在地下室设置自来水原水箱，经过滤水泵加压过滤净化后储存于净水箱，再用加压水泵提升供各区水箱供水。
生活给水供水方式如下：地下4层～地下3层：利用市政自来水压力直接供水。
地下2层～裙房地上水并用设备系统保证市政供水短时检修时的区域用水。
市政自来水——生活原水箱——变频水泵——用水点。
裙房地上2
层～地上4层：市政自来水——生活原水箱——变频水泵——用水点。
主楼地下2层～地上1层：市政自来水——生活原水箱——过滤水泵——净化水设备——主楼净水箱——变频水泵——用水点。
主楼地上2 层以上：市政自来水——生活原水箱——过滤水泵——净化水设备——主楼净水箱——加压水泵——中间水箱——加压
水泵——高位水箱——用水点。
根据调节水量、消防储备水量及事故备用水的要求，综合考虑安全性以及经济性确定储水池和水箱的有效容积如下：
生活原水箱：330m3（分成2 格）；主楼净水箱：180m3（分成2 格）；地下室消防水池：200m3；20 层生活高位水箱：30m3（分成 2 格）；屋顶生活高位水箱：40m3（分成 2 格）；20 层、屋顶消防高位水箱：18m3。
热水系统：本建筑物内设置集中生活热水供应。
生活热水系统分区方式同于冷水给水系统，供水范围主要为酒店部分，各区的热交换器分别设置，各区热交换器进水与本区冷水水源统一，确保冷热水系统平衡。
热水循环采用机械循环管道系统，各区分别设置 2 台热水循环泵，一用一备，互为备用，热源由锅炉房产生的热媒水供给，热交换器采用高效节能半容积式热交换器。
4 消防给水工程设计
本工程消防水池和消防泵房设于地下 4 层，在保证二路供水的前提下，考虑到对消防系统安全性的更高要求以及规范要求，在地下室设有有效容积200m3的消防贮水池，水池为钢筋混凝土水池，室外消防用水由室外消防给水管供给。
1）室内消火栓灭火系统
室内采用临时高压制消火栓灭火给水系统。
本建筑物内各层均设消火栓进行保护，其布置保证室内任何一处均有2股水柱同时到达，灭火水枪的充实水柱为13m。
每个消火栓箱内均配置dn65mm消火栓一个、dn65mm、l25m麻质衬胶水带一条，dn65mm×19mm 直流水枪一支、启动消防水泵按钮和指示灯各一只以及dn25mm 消防软管卷盘一套，消火栓箱下层配置手提式灭火器。
考虑到本工程为超高层建筑，主楼高133.8m，地下 4 层深18.5m，因此消防系统竖向须分区，可采用消防泵直接串联或设中间转输水箱的串联消防泵系统进行分区。
采用消防泵直接串联给水系统。
消火栓系统竖向分成一级、二级两个消防区域，每一级分别设有减压阀组将本区分成若干区段，以控制每个区段的静水压力不超过1 000kpa，在压力超过 500kpa 的消火栓处设置不锈钢减压孔板或采用减压稳压型消
火栓。
一二级区域的消火栓系统竖向均布置成环状，并采用阀门分成若干独立段以保证检修时的消防供水要求，消火栓系统设有 2组6 套消防水泵接合器。
在本建筑物 20 层避难层和屋顶分别设有一二级区域高位消防水箱，高位消防水箱有效容积均为18m3。
为保证最不利点消火栓给水压力，一二级消火栓系统分别在 20 层和屋顶设消火栓稳压设备 2 组，各包括稳压泵 2 台（一用一备），隔膜气压罐 1 个。
一级消火栓系统加压水泵设于地下 4 层水泵房内，一用一备，二级消火栓系统加压水泵设于20 层避难层，一用一备，一二级消火栓系统加压水泵联锁启动的时间间隔控制在 20s 内，
且先启动一级消火栓系统加压水泵。
2）自动喷水灭火系统
保护范围：大楼室内除 5m2卫生间、游泳池区域和电气用房（不包括配电间）不设喷洒头外，其余部分均设喷洒头保护。
设计参数：按中危险ⅱ级设计，喷水强度：8l/（min·m2）；作用面积：160m2；持续喷水时间：1h；最不利点喷洒头工作压力
0.1mpa。
其中超市库房为仓库ⅰ级，8l/ （s·m2），作用面积200m2，火灾延续时间1.5 h。
系统设计：本工程避难层采用干式系统，其余采用湿式系统。
喷淋系统设若干个报警阀，每个报警阀担负的喷洒头不超过800个。
喷洒头：系统采用玻璃球喷头，除机房等部位外，公共娱乐场所、地下商业以及宾馆等均采用快速响应喷头，其动作温度为68℃，其中厨房和洗衣房采用动作温度为 93℃的喷头。
自动喷水灭火系统每个防分区或每层均设信号阀和水流指示器。
3）水喷雾系统：柴油发电机房设置水喷雾系统，系统用水由自动喷水泵提供，喷头采用水喷雾专用喷头。
4）灭火器配置：根据不同场合选用不同类型的灭火器，其中锅炉房、柴油发电机房配置推车式干粉灭火器，其余场合配置手提式干粉灭火器。
5）其它灭火系统：地下室变电所、35kv 变压器间、10kv开关站、35kv高压配电间设置全淹没脉冲干粉自动灭火系统，主楼强电、弱电间、卫星接收机房设置脉冲干粉自动灭火装置。
主楼 20 层变
电所设置气体灭火系统，采用单独保护，全淹没灭火方式，系统同时具有自动控制、手动控制和应急操作 3 种控制方式，自动控制和手动控制可以通过专用的选择开关切换。
5 污水工程设计
本工程室外采用生活污水与雨水分流制排水，室内采用粪便污水与洗浴废水分流排水管道系统。
粪便污水和洗浴废水经收集后排至室外污水管道系统，直接排入市政污水管。
餐饮含油废水经二次隔油处理后会同生活污水排入市政污水管网。
室内污废水管设置专用通气管系统。
地下室产生的生活污废水先排入地下污水集水井，再通过污水潜水泵提升后排至室外污水管道系统。
地下餐饮废水经地下室专用隔油处理装置处理后经泵提升后排至室外污水管道系统。
6 雨水工程设计
本工程主楼屋顶建筑面积 1 700m2，实际汇水面积2 100m2，若采用传统方式设置雨水斗、雨水立管则需要将近10 根dn100mm 雨水立管，而超高层建筑留给设备的管井都是非常有限的，对客房的噪音影响很大，涉外酒店要求客房安静度在 32db 左右，因为涉外酒店的客户大部分是居住于乡间的住宅内，平时的生活环境噪音量很低，因而对高分贝的响声异常敏感。
10 根雨水立管势必占用 10 个管道井，从而影响 20 个客房，这对涉外酒店管理公司来说是难以接受的。
我们就考虑采用虹吸式屋面雨水排水系统，设计重现期 p=10a，因为虹吸式雨水系统可以采用悬吊横干管
连接数个雨水斗，而且悬吊横干管不需要坡度坡向雨水立管，而重力式雨水排水系统悬吊横干管只能接 3 个雨水斗，而且需要坡度排向雨水立管，因而会影响客房吊顶高度。
7 结语
综上所述是笔者对最近设计的超高层项目的设计感想，其中有很多的不足之处，希望专家以及广大给排水设计同仁能不吝指教，使以后的设计项目能更趋完美。
