Q/CSG 中国南方电网有限责任公司企业标准Q/CSG114002-2011电力设备预防性试验规程2011-10-26发布2011-10-26实施中国南方电网有限责任公司发布Q/CSG114002-2011目次前言 (II)1 范围 (1)2 规范性引用文件 (1)3 术语和定义 (2)4 总则 (3)5 电力变压器及电抗器 (4)6 互感器 (16)7 开关设备 (24)8 套管 (34)9 支柱绝缘子、盘形悬式绝缘子和复合绝缘子 (35)10 电力电缆线路 (37)11 电容器 (41)12 绝缘油和六氟化硫气体 (43)13 避雷器 (46)14 母线 (49)15 1KV以上的架空电力线路 (49)16 接地装置 (50)17 串补装置 (54)18 旋转电机 (56)附录A(规范性附录) 绝缘子的交流耐压试验电压标准 (63)附录B(资料性附录) 污秽等级与现场污秽度 (64)附录C(资料性附录) 有效接地系统接地装置（接地网）安全性状态评估的内容、项目和要求 (65)附录D(资料性附录) 变电站钢材质接地网土壤腐蚀性评价方法 (65)附录E(规范性附录) 同步发电机和调相机定子绕组的交流试验电压、老化鉴定和硅钢片单位损耗 .. 68Q/CSG114002-2011前言预防性试验是电力设备运行和维护工作中的一个重要环节，是保证电力系统安全运行的有效手段之一。
预防性试验规程是电力系统技术监督工作的主要依据，2004年以来，中国南方电网有限责任公司企业标准Q/CSG 1 0007—2004《电力设备预防性试验规程》对电力生产起到了重要的作用。
但近年来,随着对供电可靠性要求的提高，新设备大量涌现，带电测试、在线监测技术不断进步，为减少定期停电时间，提高设备可用率，促进状态监测（检测）技术开展，适应南方电网公司管理与设备的实际情况，需要对原标准进行修编。
本标准的提出以2004年以来新颁布的相关国家标准、行业标准和有关反事故技术措施规定为依据，结合电力设备管理现状，充分考虑未来发展需求，适用于中国南方电网有限责任公司的电力设备预防性试验工作。

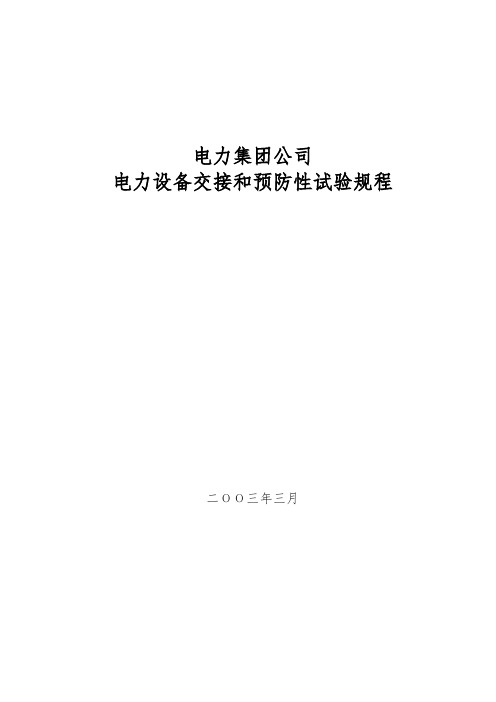

电力集团公司电力设备交接和预防性试验规程二ΟΟ三年三月前言预防性试验是电力设备运行和维护工作中的一个重要环节，是保证电力系统安全运行的有效手段之一。
预防性试验规程是电力系统绝缘监督工作的主要依据，1996年原电力工业部颁发DL/T596—1996《电气设备预防性试验规程》后，原省电力工业局为了减少停电次数，达到多发多供的目的，结合省的实际情况，制定颁发了《省电力工业局电气设备预防性试验规程(试行)》，多年来对电力生产起到了非常重要的作用，并积累了丰富的经验。
交接试验的主要目的是检验电气设备安装过程中的质量，它是电气设备开展预防性试验和绝缘监督工作的基础。
GB50150—1991《电气装置安装工程电气设备交接试验标准》自1992年实施以来，对保证电气设备安全可靠投入运行起了重要作用。
随着电力工业的迅速发展，新设备的大量涌现，试验技术不断更新与提高，原规程的某些容已不能适应当前电力生产的需要。
特别是在执行预试规程和交接标准的过程中，由于交接标准10年来没有进行过修订，出现了交接标准比预试标准低的现象，给执行标准带来困难。
为此，2002年电力集团公司组织相关技术人员，在广泛征求意见的基础上，依据《电气设备预防性试验规程》和《电气装置安装工程电气设备交接试验标准》，结合电力集团公司的实际情况，编制了《电力设备交接和预防性试验规程》。
本标准经电力集团公司批准从2003年3月10日起实施。
本标准从生效之日起代替1997年省电力工业局颁发的《省电力工业局电气设备预防性试验规程(试行)》，凡其它标准、规定涉及电力设备交接和预防性试验的项目、容、要求等与本标准有抵触的，以本标准为准。
本标准的附录A、附录B和附录H是标准的附录。
本标准的附录C、附录D、附录E、附录F、附录G、附录I、附录J和附录K是提示的附录。
目录1 围 (4)2 引用标准 (4)3 定义、符号 (5)4 总则 (6)5 旋转电机 (7)6 电力变压器及电抗器 (18)7 互感器 (27)8 开关设备 (31)9 套管 (42)10 支柱绝缘子和悬式绝缘子 (43)11 电力电缆线路 (43)12 电容器 (49)13 绝缘油和六氟化硫气体 (57)14 避雷器 (57)15 母线 (59)16 二次回路 (60)17 1kV及以下的配电装置和电力布线 (60)18 1kV及以上的架空电力线路 (61)19 接地装置 (62)20 电除尘器 (64)21 低压电器 (66)附录A(标准的附录) 同步发电机定子绕组的交流试验电压、老化鉴定和硅钢片单位损耗 (67)附录B(标准的附录) 绝缘子的交流耐压试验电压标准 (70)附录C(提示的附录) 污秽等级与对应附盐密度值 (71)附录D(提示的附录) 橡塑电缆衬层和外护套破坏进水的确定方法 (71)附录E(提示的附录) 橡塑电缆附件中金属层的接地方法 (72)附录F(提示的附录) 避雷器的电导电流值和工频放电电压值 (72)附录G(提示的附录) 油浸电力变压器绕组直流泄漏电流参考值 (73)附录H(标准的附录) 高压电气设备的工频耐压试验标准 (74)附录I(提示的附录) 发电机定子绕组端部手包绝缘表面电位测量的限值 (74)附录J(提示的附录) 电机定子绕组绝缘电阻值换算至运行温度时的换算系数 (75)附录K(提示的附录) 参考资料 (75)1 围本标准规定了各种电力设备交接和预防性试验的项目、周期和要求，用以判断设备是否符合运行条件，预防设备损坏，保证安全运行。
（电力行业）电力设备交接和预防性试验规程(广西电网公司版)电力设备交接和预防性试验规程2009-06-25发布2009-08-01实施广西电网公司发布目次目次 (I)1 范围 (1)2 规范性引用文件 (1)3 定义、符号 (2)4 总则 (3)5 电力变压器及电抗器类 (4)5.1 油浸式电力变压器(35kV以上主变压器) (4)5.2干式变压器 (13)5.3 SF6气体绝缘变压器 (16)5.4 变电所所用变压器、接地变压器和变压器中性点高阻装置 (21)5.5 配电网箱式变压器和10kV变压器 (23)5.6油浸式电抗器（500kV） (25)5.7油浸式串联和并联电抗器（35kV及以下） (29)5.8干式电抗器、阻波器及干式消弧线圈 (30)5.9油浸式消弧线圈 (32)5.10 判断故障时可供选用的试验项目 (33)6 互感器 (34)6.1 油浸式电流互感器 (34)6.2 SF6电流互感器 (36)6.3 干式（固体绝缘和绝缘绕包干式）电流互感器 (37)6.4电磁式电压互感器 (40)6.5电容式电压互感器 (47)6.6 放电线圈 (48)7 开关设备 (49)7.1 SF6断路器和金属封闭组合电器(含GIS、H-GIS) (49)7.2 低压断路器和自动灭磁开关 (55)7.3 户内真空断路器 (55)7.4 户外柱上真空断路器和重合器(包括以油、真空及SF6气体为绝缘介质的各种12kV重合器) (59)7.5分界智能开关和分段器(包括以油、真空及SF6气体为绝缘介质的各种12kV分段器) (60)7.6 隔离开关 (62)7.7 高压开关柜 (63)8 套管 (65)9 支柱绝缘子和悬式绝缘子、合成绝缘子 (68)9.1 支柱绝缘子和悬式绝缘子 (68)9.2合成绝缘子 (69)10 电力电缆 (69)10.1 一般规定 (69)10.2 橡塑绝缘电力电缆 (69)10.3 交叉互联系统 (73)11 电容器 (74)11.1 高压并联电容器、串联电容器和交流滤波电容器 (74)11.2 耦合电容器和电容式电压互感器的电容分压器 (76)11.3 断路器断口并联电容器 (77)11.4 集合式电容器 (78)11.5 高压并联电容器装置 (78)11.6 阻波器调谐电容器7011.7 调容式消弧线圈补偿装置电容器7012 绝缘油和六氟化硫气体 (80)12.1 变压器油 (80)12.2 SF6气体8313 避雷器 (87)13.1 普阀、磁吹型避雷器 (87)13.2 金属氧化物避雷器 (89)13.3 GIS用金属氧化物避雷器 (90)13.4 线路用金属氧化物避雷器 (90)13.5 避雷器带电试验 (91)14 母线 (91)14.1 封闭母线 (91)14.2 一般母线 (91)14.3 绝缘管型母线 (9115)二次回路 (92)16 1kV及以下的配电装置和电力布线 (94)17 1kV以上的架空电力线路 (94)18 接地装置 (95)19 低压电器 (98)附录A(规范性附录)绝缘子的交流耐压试验电压标准 (99)附录B(资料性附录)污秽等级与对应附盐密度值 (99)附录C(资料性附录)橡塑电缆内衬层和外护套破坏进水的确定方法 (101)附录D(资料性附录)橡塑电缆附件中金属层的接地方法 (101)附录E(资料性附录)避雷器的电导电流值和工频放电电压值 (102)附录F(资料性附录)油浸电力变压器绕组直流泄漏电流参考值 (103)附录G(规范性附录)高压电气设备的工频耐压试验电压标准 (104)附录H(资料性附录)带电设备红外诊断方法和判断依据 (106)附录I(资料性附录)部分断路器回路电阻值 (107)附录J(资料性附录)部分六氟化硫断路器时间参数 (110)附录K(资料性附录)支柱绝缘子及瓷套超声波检测缺陷评定方法 (112)附录L(资料性附录)参考资料 (112)前言公司2006版《电力设备交接和预防性试验规程》的印发执行，对规范公司系统电气设备的交接和预防性试验起到了积极的指导作用，对保证电气设备安全可靠运行起了重要作用。
电力电缆预防性试验项目及标准橡塑电力电缆的试验项目，应包括下列内容：一、测量绝缘电阻；测量各电缆线芯对地或对金属屏蔽层间和各线芯间的绝缘电阻。
二、交流耐压试验所用仪器：串联谐振测试仪；试验步骤：1、接线方式：变频电源的变频输出接入励磁变压器的输入端；励磁变压器的输出接入电抗器的低压端，电抗器的高压端接入电容分压器，电容分压器到被测得电缆其他两相电缆短路并接地。
变频电源的接地端子与励磁变压器、电容分压器、其他两相电缆一起接地。
分压器输入与电容分压器连接。
2、测试方法：将电容分压器与被试验电缆连接将试验仪器合闸，合闸成功后进入设置界面，交流耐压是额定的 1.5倍，试验时间为5分钟。
设置完成后开始试验，仪器自动调谐升压升压完成后自动降压记录数据并打印。
试验结束二、直流耐压试验及泄漏电流测量；1.直流耐压试验及泄漏电流测量，应符合下列规定：橡塑绝缘电缆直流耐压试验电压，应符合下表的规定。
橡塑绝缘电缆直流耐压试验电压标准2、直流耐压试验所用仪器；直流高压发生器试验步骤；检查仪器、放电棒、倍压筒、试品联接线、接地线是否正确，接地线联接是否可靠,检查高压安全距离是否符合要求,方可开始进行试品的高压试验。
检查确认仪器等无异常情况后,接通单相交流220V电源开关,此时绿灯亮,表示电源接通。
可开始进行试品的直流泄漏和直流耐压试验，按红色按钮,则红灯亮,表示高压接通,待升高压。
顺时针方向平缓调节调压电位器粗调和细调,输出端即从零开始升压。
升压速度以每秒3-5k V上升试验电压为宜。
对于大电容试品升压时更要缓慢升压,否则可能导致电压过冲,还需监视电流表充电电流不超过直流发生器的最大充电电流。
当升到所需的电压或电流后,按规定时间记录电流表及电压表的读数。
试验完毕后,降压,将调压电位器粗调和细调回零后,随后按绿色按钮,切断高压并关闭电源开关。
试验完毕后,应用放电棒对试品进行多次放电,放电后方可靠近试品和拆线工作。
电力电缆的绝缘试验标准及方法电力电缆主要由导电线芯、绝缘层和护套组成，《规程》将电力电缆分成三类，即纸绝缘电力电缆、橡塑绝缘电力电缆(聚氯乙烯绝缘电力电缆、交联聚乙烯绝缘电力电缆、乙丙橡皮绝缘电力电缆)、电容式充油电缆，它们的预防性试验见表1-1。
注：“☆”表示正常试验项目，“×”表示不进行该项目试验，“△”表示大修后进行，“○”表示必要时进行。
测量电力电缆的主绝缘电阻可以检查电缆绝缘是否老化、受潮，以及耐压试验中暴露出来的绝缘缺陷。
对1000V以下的电缆测量时用1000V绝缘电阻测试仪，对1000V及以上的电缆用2500V 绝缘电阻测试仪，对6kV及以上电缆用5000V绝缘电阻测试仪。
像塑绝缘电力电缆的绝缘电阻很低时，应用万用表正、反接线分别测屏蔽层对铠装、铠装层对地的直流电阻，以检查它们是否受潮。
当绝缘确实受潮时，应安排检修。
当电缆埋于地下后，测量钢铠甲对地的绝缘电阻，可检查出外护套有无损伤；同理，测量铜屏蔽层对钢铠甲间的绝缘电阻也可以检查出内护套有无损伤。
通过这两项测量可以判断绝缘是否已经受潮。
当电缆敷设在电缆沟、隧道支架上时，其外护套的损伤点不在支点处且又未浸泡在水中或置于特别潮湿的环境中，则外护套的操作很难通过测量绝缘电阻来发现，此时测量铜屏蔽层对钢铠甲的绝缘电阻则更为重要。
电缆终端或套管表面脏污、潮湿对绝缘电阻有较大的影响。
除擦拭干净外，还应加屏蔽环，将屏蔽环接到绝缘电阻测试仪的“屏蔽”端子上，当电缆为三芯电缆时，可利用非测量相作为两端屏蔽环的连线，见图1-1。
图1-1 测量绝缘电阻时的屏蔽接线(a)单芯电缆；(b)三芯电缆当被测电缆较长时，充电电流很大，因而绝缘电阻测试仪开始指示的数值很小，这并不表示绝缘不良，必须经过较长时间遥测才能得到正确的结果。
测量中若采用手动绝缘电阻测试仪，则转速不得低于额定转速的80%，且当绝缘电阻测试仪达到额定转速后才能接到被试设备上并记录时间，读取15s和60s的绝缘电阻值。
湖北省电力公司企业标准Q／ED116501—2004橡塑绝缘电力电缆交接和预防性试验规程2004一08—16发布 2004一09一01实施湖北省电力公司发布前言交接试验和预防试验是保证系统安全运行的有效手段之一。
目前执行的《电气设备预防性试验堆积》（DL/T596-1996）和《电气设备交接试验标准》（GB50150-91）的电力电缆内容已不适应橡塑绝缘电力电缆的试验要求，不能满足当前安全生产的需要。
随着电缆技术的发展和电网的发展，交联聚乙烯绝缘电力电费应用及为广泛，其试验问题也必须解决，高压交联聚乙烯电缆主绝缘材料采用直流耐压存在明显缺点：直流电压下的电厂分布不同，不能反映实状况；直流试验效果不准确；直流试验甚至有害且危险。
国示大电网会议第21 研究委员会CIGRESC21 WG21-09 工作组报告和IEC SC 20A 的新工作项目提案文件不推荐采用直流耐压试验作为交联聚乙烯电缆竣工试验。
这一点也得到了运行经验的证明，一些电缆在交接试验中按GB50150-91 标准进行直流耐压试验顺利通过，但投运不久就发生绝缘击穿事故；正常运行的电缆被直流耐压试验所损坏的情况也时有发生。
为此，根据我省电力系统实际情况和国内外试验研究的有关结果，特制定湖北省电力公司橡塑绝缘电力电缆交接和预防性试验规程。
本标准由湖北省电力公司技术监督办公室提出。
本标准由湖北省电力试验研究院起草，湖北省电力公司技术监督办公室归口管理。
本标准主要起草人：蔡成良、刘兴胜。
参加起草本规程人员：黄兴祥、刘剑星、刘熙华、肖新祥、刘杰、霍红刚。
本标准审定人：周世平、詹必川、阮成豪、傅军、涂明、金涛。
本标准由湖北省电力公司技术监督办公室负责解释。
橡塑绝缘电力电缆交接和预防性试验规程1 范围本标准规定了橡塑绝缘电力电缆试验的项目、周期、方法和要求。
本标准适用于交流50Hz、额定电压220kV 及以下的橡塑绝缘电力电缆及其附件。
2 术语、符号2.1 橡塑绝缘电力电缆指聚氯乙烯绝缘，交联聚乙烯绝缘和乙丙橡皮绝缘电力电缆。
DLT 596-1996 电力设备预防性试验规程电力设备预防性试验规程Preventive test code for electric power equipmentDL/T 596—1996中华人民共和国电力行业标准DL/T 596—1996电力设备预防性试验规程Preventive test code forelectric power equipment中华人民共和国电力工业部 1996-09-25批准 1997-01-01实施前言预防性试验是电力设备运行和维护工作中的一个重要环节，是保证电力系统安全运行的有效手段之一。
预防性试验规程是电力系统绝缘监督工作的主要依据，在我国已有40年的使用经验。
1985年由原水利电力部颁发的《电气设备预防性试验规程》，适用于330kV及以下的设备，该规程在生产中发挥了重要作用，并积累了丰富的经验。
随着电力生产规模的扩大和技术水平的提高，电力设备品种、参数和技术性能有较大的发展，需要对1985年颁布的规程进行补充和修改。
1991年电力工业部组织有关人员在广泛征求意见的基础上，对该规程进行了修订，同时把电压等级扩大到500kV，并更名为《电力设备预防性试验规程》。
本标准从1997年1月1日起实施。
本标准从生效之日起代替1985年原水利电力部颁发的《电气设备预防性试验规程》，凡其它规程、规定涉及电力设备预防性试验的项目、本标准的附录A、附录B是标准的附录。
本标准的附录C、附录D、附录E、附录F、附录G是提示的附录。
本标准由中华人民共和国电力工业部安全监察及生产协调司和国家电力调度通信中心提出。
本标准起草单位:电力工业部电力科学研究院、电力工业部武汉高压研究所、电力工业部西安热工研究院、华北电力科学研究院、西北电力试验研究院、华中电力试验研究所、东北电力科学研究院、华东电力试验研究院等。
本标准主要起草人:王乃庆、王火昆明、冯复生、凌愍、陈英、曹荣江、白健群、樊力、盛国钊、孙桂兰、孟玉婵、周慧娟等。
电力设备预防性试验周期依据中华人民共和国电力行业标准DL/T596-1996《电力设备预防性试验规程》1、干式变压器试验项目、周期见表1表1 干式变压器实验项目、周期序号项目周期说明1 绕组直流电阻1）1-3年或自行规定2）无励磁调压变压器变换分接位置后3）有载调压变压器的分接开关检修后（在所有分接侧）4）大修后5）必要时依据DL/T596-1996《电力设备预防性试验规程》2 绕组绝缘电阻、吸收比或（和）极化指数1）1-3年或自行规定2）大修后3）必要时3 交流耐压试验1）1-5年（10KV及以下）2）必要时4 测温装置及其二次回路试验1）1-3年2）大修后3）必要时2、高压开关柜试验项目、周期见表2表2 高压开关柜试验项目、周期序号项目周期说明1 辅助回路和控制回路绝缘电阻1）1-3年2）大修后依据DL/T596-1996《电力设备预防性试验规程》2 断路器、隔离开关及隔离插头的导电回路电阻1）1-3年2）大修后3 绝缘电阻试验1）1-3年（12KV及以上）2）大修后4 交流耐压试验1）1-3年（12KV及以上）2）大修后5 检查电压抽取（带电显示）装置1）1年2）大修后6 五防性能检查1）1-3年2）大修后3、真空断路器试验项目、周期见表3表3 真空断路器试验项目、周期序号项目周期说明1 绝缘电阻1）1-3年2）大修后依据DL/T596-1996《电力设备预防性试验规程》序号项目周期说明2 交流耐压试验（断路器主回路对地、相间及断口）1）1-3年（12KV及以下）2）大修后3）必要时（40.5、72.5KV）依据DL/T596-1996《电力设备预防性试验规程》3 辅助回路和控制回路交流耐压试验1）1-3年2）大修后4 导电回路电阻1）1-3年2）大修后5断路器的合闸时间和分闸时间，分合大修后闸的同期性，触头开距，合闸时间的弹跳过程6 操动机构合闸接触器和分、合闸电磁铁的最低动作电压大修后7 合闸接触器和分、合闸电磁铁线圈的绝缘电阻和直流电阻1）1-3年2）大修后8 真空灭弧室真空度的测量大、小修时9 检查动触头上的软联结夹片有无松动大修后4、隔离开关试验项目、周期见表4表4 隔离开关试验项目、周期序号项目周期说明1 有机材料支持绝缘子及提升杆的绝缘电阻1）1-3年2）大修后依据DL/T596-1996《电力设备预防性试验规程》2 二次回路的绝缘电阻1）1-3年2）大修后3）必要时3 交流耐压试验大修后4 二次回路交流耐压试验大修后5 电动、气动或液压操动机构线圈的最低动作电压大修后6 导电回路电阻测量大修后7 操动机构的动作情况大修后5、蓄电池直流屏（柜）试验项目、周期见表5表5 蓄电池直流屏（柜）试验项目、周期序号 项目周期 说明1蓄电池组容量测试1）1年2）必要时 依据DL/T596-1996《电力设备预防性试验规程》2蓄电池放电终止电压测试1）1年2）必要时3 各项保护检查1年4屏（柜）中控制母线和动力母线的绝缘电阻必要时6、橡塑绝缘电力电缆试验项目、周期见表6表6橡塑绝缘电力电缆试验项目、周期序号 项目 周期说明1电缆主绝缘绝缘电阻1）重要电缆：1年 2）一般电缆：a ）3.6/6KV 及以上3年b ）36./6KV 以下5年 依据DL/T596-1996《电力设备预防性试验规程》2电缆外护套绝缘电阻1）重要电缆：1年 2）一般电缆：a ）3.6/6KV 及以上3年b ）36./6KV 以下5年 3电缆内衬层绝缘电阻 1）重要电缆：1年2）一般电缆： a ）3.6/6KV 及以上3年b）36./6KV以下5年4 铜屏蔽层电阻和导体电阻比1）投运前2）重作终端或接头后3）内衬层破损进水后5 电缆主绝缘直流耐压试验重作终端或接头后6 交叉系统2-3年7、电流互感器试验项目、周期见表7表7电流互感器试验项目、周期序号项目周期说明1 绕组及末屏的绝缘电阻1）投运前2）1-3年3）大修后4）必要时序号项目周期说明2 Tgδ及电容量1）投运前2）1-3年3）大修后4）必要时依据DL/T596-1996《电力设备预防性试验规程》3 油中溶解气体色谱分析1）投运前2）1-3年（66KV以上）3）大修后4）必要时4 交流耐压试验1）投运前2）1-3年（20-35KV固体绝缘互感器）4）必要时5 局部放电测量1）大修后2）必要时6 密封检查1）大修后2）必要时7 一次绕组直流电阻测试1）大修后2）必要时8 绝缘油击穿电压1）大修后2）必要时8、电压互感器试验项目、周期见表8表8电压互感器试验项目、周期序号项目周期说明1 绝缘电阻1）1-3年2）大修后3）必要时依据DL/T596-1996《电力设备预防性试验规程》2 Tgδ（20KV及以上）1）绝缘绕组：a）1-3年b）大修后c）必要时2）66-220KV串级式电压互感器支架：1）投运前2）大修后3）必要时3 油中溶解气体色谱分析2）1-3年（66KV及以上）3）大修后4）必要时4 交流耐压试验1）3年（20KV及以下）2）大修后3）必要时序号项目周期说明5 局部放电测量1）投运前2）1-3年（20-35KV固体绝缘互感器）3）大修后4）必要时依据DL/T596-1996《电力设备预防性试验规程》6 空载电流测试1）大修后2）必要时7 密封检查1）大修后2）必要时8 铁芯夹紧螺栓（可接触到的）绝缘电阻大修时9 绝缘油击穿电压1）大修后2）必要时9、金属氧化物避雷器试验项目、周期见表9表9金属氧化物避雷器试验项目、周期序号项目周期说明1 绝缘电阻1）发电厂、变电所避雷器每年雷雨季节前依据DL/T596-1996《电力2 直流1mA电压（U1mA）及0.75U1mA下的泄漏电流1）发电厂、变电所避雷器每年雷雨季节前2）必要时3 运行电压下的交流泄漏电流1）新投运的110kv及以上者投运3个月后测量1次；以后每半年1次；运行1年后，每年雷雨季节前1次2）必要时4 工频参考电流下的工频参考电压必要时5 底座绝缘电阻1）发电厂、变电所避雷器每年雷雨季节前2）必要时6 检查放电计数器动作情况1）发电厂、变电所避雷器每年雷雨季节前2）必要时10、母线试验项目、周期见表10表10 母线试验项目、周期序号项目周期说明1 绝缘电阻1）1-3年2）大修后依据DL/T596-1996《电力设备预防性试验规程》2 交流耐压试验1）1-3年2）大修后11、二次回路试验项目、周期见表11表11二次回路试验项目、周期序号项目周期说明1 绝缘电阻1）大修时依据DL/T596-1996《电力2交流耐压试验1）大修时2）更换二次线时12、接地装置试验项目、周期见表12表12接地装置试验项目、周期序号 项目周期 说明1检查有效接地系统的电力设备接地引下线与接地网的连接情况不超过3年依据DL/T596-1996《电力设备预防性试验规程》2抽样开挖检查发电厂、变电所地中接地网的腐蚀情况1）本项目只限于已经运行10年以上（包括改造后重新运行达到这个年限）的接地网 2）以后的检查年限可根据前次开挖检查的结果自行决定13、安全工器具试验项目、周期见表13表13安全工器具试验项目、周期序号 项目周期 说明验电器起动电压试验1年 依据DL/T596-1996《电力设备预防性试验规程》工频耐压试验1年 绝缘杆 工频耐压试验 1年绝缘靴 工频耐压试验 半年 绝缘手套工频耐压试验 半年 安全帽冲击性试验按规定期限 耐穿刺性能试验按规定期限电力设备预防性试验规程DL/T596-1996呼和浩特市瑞凯供电设备安装有限公司检修维护分公司呼和浩特市瑞凯供电设备安装有限公司检修维护分公司专业文档供参考，如有帮助请下载。
Q／ED116501—2004橡塑绝缘电力电缆交接和预防性试验规程20042004一一08—1616发布发布20042004一一0909一一0101实施实施前言交接试验和预防试验是保证系统安全运行的有效手段之一。
目前执行的《电气设备预防性试验堆积》（DL/T596-1996）和《电气设备交接试验标准》（GB50150-91）的电力电缆内容已不适应橡塑绝缘电力电缆的试验要求，不能满足当前安全生产的需要。
随着电缆技术的发展和电网的发展，交联聚乙烯绝缘电力电费应用及为广泛，其试验问题也必须解决，高压交联聚乙烯电缆主绝缘材料采用直流耐压存在明显缺点：直流电压下的电厂分布不同，不能反映实状况；直流试验效果不准确；直流试验甚至有害且危险。
国示大电网会议第21研究委员会CIGRESC21WG21-09工作组报告和IEC SC20A的新工作项目提案文件不推荐采用直流耐压试验作为交联聚乙烯电缆竣工试验。
这一点也得到了运行经验的证明，一些电缆在交接试验中按GB50150-91标准进行直流耐压试验顺利通过，但投运不久就发生绝缘击穿事故；正常运行的电缆被直流耐压试验所损坏的情况也时有发生。
为此，根据我省电力系统实际情况和国内外试验研究的有关结果，特制定湖北省电力公司橡塑绝缘电力电缆交接和预防性试验规程。
本标准由湖北省电力公司技术监督办公室提出。
本标准由湖北省电力试验研究院起草，湖北省电力公司技术监督办公室归口管理。
本标准主要起草人：蔡成良、刘兴胜。
参加起草本规程人员：黄兴祥、刘剑星、刘熙华、肖新祥、刘杰、霍红刚。
本标准审定人：周世平、詹必川、阮成豪、傅军、涂明、金涛。
本标准由湖北省电力公司技术监督办公室负责解释。
橡塑绝缘电力电缆交接和预防性试验规程1范围本标准规定了橡塑绝缘电力电缆试验的项目、周期、方法和要求。
本标准适用于交流50Hz、额定电压220kV及以下的橡塑绝缘电力电缆及其附件。
2术语、符号2.1橡塑绝缘电力电缆指聚氯乙烯绝缘，交联聚乙烯绝缘和乙丙橡皮绝缘电力电缆。
2.2Uo电缆和附件的每一导体与屏敝层或金属套之间的额定工频电压。
U电缆和附件的任何两个导体之间的额定工频电压。
3试验的一般规定对电缆的主绝缘作耐压试验或测量绝缘电阻时，应分别在每一相上进行。
对一相进行试验或测量时，其它两相导体、金属屏蔽或金属套和铠装层一起接地。
3.2对金属屏蔽或金属套一端接地，另一端装有护层过电压保护器的单芯电缆主绝缘作耐压试验时，必须将护层过电压保护器短接。
使这一端的电缆金属屏敲或金属套临时按地。
3.3电缆线路在停电后投运之前，必须确认电缆的绝缘状况良好。
3.4对额定电压0．6／lkV的电缆线路可用lkV兆欧表测量导体对地绝缘电阻代替耐压试验。
3．5对橡塑绝缘电力电缆主绝缘进行绝缘考核时，不做直流耐压试验。
4试验项目、周期、要求和方法4.1橡塑绝缘电力电缆线路的试验项目、周期和要求橡塑绝缘电力电缆线路的试验项目、周期和要求见表1。
表1橡塑绝缘电力电缆线路的试验项目、周期和要求序号项目周期要求说明1电缆主绝缘绝缘电阻1)交接时2)必要时3)3～5年4)耐压试验前后自行规定0.6/1kV电缆用1000V兆欧表;0.6/1kV以上电缆用2500V兆欧表;6/6kV及以上电缆也可用5000V兆欧表;2电缆外护套绝缘电阻1)交接时2)必要时3)3～5年4)耐压试验前后每千米绝缘电阻值不应低于0.5MΩ采用500V兆欧表。
当每千米的绝缘电阻低于0.5MΩ时应应采用附录A中叙述的方法判断外护套是否进水本项试验只适用于直埋式三芯电费外护套，单芯电缆外护套试验按本表第7项3电缆外护套直流耐压1)交接时2)必要时3)3～5年在电缆金属套或同心金属线或金属带屏蔽与地之间施加直流电压l0kV（交接时）或5kV（除交接外），加压时间1分钟，不击穿。
本项试验只适用于对1l0kV及以上电压等级电缆，为使试验有效，外护套外表面必须民地良好接触。
试验时必须将护层过电压保护器断开。
4电缆内衬层绝缘电阻1)交接时2)必要时3)3～5年每千米绝缘电阻值不应低于0.5MΩ采用500V兆欧表。
当每千米的绝缘电阻低于0.5MΩ时应应采用附录A中叙述的方法判断外护套是否进水5钢屏蔽层电阻和导体电阻比1)交接时2)重作终端或接头后3)内衬层破损进水后4)必要时对照投运前测量数据自行规定试验方法见4.2条6电费主绝缘交流耐压试验1)交接时2)重作终端或接头后3)必要时4)35kV电缆主绝缘交流耐压试验可选下列三种方法之一;1)30-300HZ谐振耐压试验:试验电压值按表2规定,加压时间5min,不击穿2)对110KV及以上电压等级电缆,施加正常系统相对地电压24小时,不击穿。
3)0.1HZ超低频耐压试验:试验电压值按表3规定,交接试验时,加压时间60min,不击穿。
预防性试验时，加压时间155min，不击穿。
1)进行30-300HZ谐振耐压试验时，试验电压波形畸变率应不大于1%。
2)耐压前后采用2500V或5000V兆欧表测量绝缘电阻。
3)对1l0kV及以上电压等级电缆进行试验时，应监测电缆及接头的局部放电状况7交叉互联系统1)交接时2)3～5年见“4.3交叉互联系统试验方法和要求”8检查相位1)交接时2)新作终端或接头后电缆线路的两端相位应一致并与电网相位相符合注：1、为了实现序号2、3、和4项的测量，必须对橡塑电缆附件安装工艺中金属层的传统接地方法按附录B加以改变。
2、今后新做或重做电费头必须按附录B所述的接地方式要求制作。
3、电缆线路配套装置（如避雷器、接地电阻）的试验，应随电费试验一并实施。
表2橡塑绝缘电力电缆的30—300Hz的交流耐压试验电压电缆额定电压U0／U交接试验电压预防性试验电压倍数电压值(kV)倍数电压值(kV)1.8/3 3.6/36/6 6/108.7/10 12/2021/35 26/3564/110127/2202U02U02U02U02U02U02U02U01.7U01.4U03.67.2121217.42442521091781.6U01.6U01.6U01.6U01.6U01.6U01.6U01.6U01.36U01.15U03610101419344287146表3橡塑绝缘电力电缆的0．1Hz超低频耐压试验电压电缆额定电压U0／U交接试验电压预防性试验电压倍数电压值(kV)倍数电压值(kV)1.8/3 3.6/36/6 6/108.7/10 12/2021/3526/353U03U03U03U03U03U03U03U05111818263663783U03U03U03U03U03U03U03U05111818263663784．2铜屏蔽层电阻和导体电阻比的试验方法4．2．1用双臂电桥测量在相同温度铜屏蔽层和导体的直流电阻。
4．2．2当前者与后者之比与投运前相比增加时，表明铜屏蔽层的直流电阻增大，铜屏敝层有可能被腐蚀；当该比值与投运前相比减少时，表明]附件中的导体连接点的接触电阻有增大的可能。
4．3交叉互联系统试验方法和要求4．3．1交叉互联系统除进下列定期试验外，如在交叉互联火段内发生故障，则也应对该大段进行试验。
如交义互联系统内直接接地的接头发生故障时，则与该接头连接的相邻两个大段都应进行试验。
4．3．2电缆外护套、绝缘接头外护套与绝缘夹板的直流耐压试验：试验时必须将护层过电压保护器断开。
在互联箱中将另一侧的三段电缆金属套都接地，使绝缘接头的绝缘夹板也能结合在一起试验，然后在每段电缆金属屏蔽或金属套与地之间施加直流电压5kV(交接时施加直流电压l0kV)，加压时间1min,不应击穿。
4．3．3非线性电阻型护层过电压保护器试验方法如下：a)碳化硅电阻片：将连接线拆开后，分别对三组电阻片施加产品标准规定的直流电压后测量流过电阻片的电流值。
这三组电阻片的直流电流值应在产品标准规定的最小和最大值之间。
如试验时的温度不是20℃，则被洲电流值应乘以修正系数(120一t)/100(t为电阻片的温度，℃)；b)氧化锌电阻片：对电阻片施加直流参考电流后测量其压降，即直流参考电压，其值应在产品标准规定的范围之内：c)非线性电阻片及其引线的对地绝缘电阻：将非线性电阻片的全部引线并联在一起与接地的外壳绝缘后，用1000V兆欧计测量引线与外壳之间的绝缘电阻，其值不应小于10MΩ4．3．4互联箱试验方法如下：a)接触电阻：本试验在作完护层过电压保护器的上述试验后进行。
将闸刀(或连接片)恢复到正常工作位置后，用双臂电桥测量闸刀(或连接片)的接触电阻，其值不应大于20μΩ；b)闸刀(或连接片)连接位置：本试验在以上交义互联系统的试验合格后密封互联箱之前进行，连接位置应正确。
如发现连接错误而重新连接后，则必须重测闸刀(或连接片)的接触电阻。
(资料性附录)橡塑电缆内衬层和外护套破坏进水的确定方法直埋橡塑屯缆的外护套，特别是聚氯乙稀外护套，受地下水的长期浸泡吸水后，或者受到外力破坏而又未完全破损时，其绝缘电阻均有可能下降至规定值以下，因此不能仅根据绝缘电阻值降低来判断外护套破损进水。
为此，提出了根据不同金属在电解质中形成原电池的原理进行判断的方法。
橡塑电缆的金属层、铠装层及其涂层用的材料有钢、铅、铁、锌和铝等。
这些金属的电极电位如表A．1所示：表A．1金属种类铜Cu铅Pb铁Fe锌Zn铝AI电位V+0．334-0．122-O．44-O．77-1．33当椽塑电缆的外护套破损并进水后，由于地下水是电解质，在铠装层的镀锌钢带上会产生对地-0．76V的电位，如内衬层也破损进水后，在镀锌钢带与铜屏蔽层之间形成原电池，会产生O．334一(-O．76)≈1．1v的电位差，当进水很多时，测到的电位会变小。
在原电池中铜为“正”极，镀锌钢带为“负”极。
当外护套或内衬层破损进水后，用兆欧表测量时，每千米绝缘电阻值低于O．5MΩ时，用万用表的“正”、“负”表笔轮换测量铠装层对地或铠装层对铜屏蔽层的绝缘电阻，此时在测量回路内由于形成的原电池与万用表内干电池相串联，当极性组合使电压相加时，测得的电阻值较小；反之，测得的电阻值较大。
因此上述两次测得的绝缘电阻值相差较大时，表明已形成原电池，就可判断外护套和内利层已破损进水。
外护套破损不一定要立即修理，但内衬层破损进水后，水分直接与电缆芯接触并可能会腐蚀铜屏敝层，会对绝缘带来危害，一般应尽快检修。
(资料性附录)橡塑电缆附件中金属层的接地方法B．1终端．终端的铠装层和铜屏蔽层应分别用带绝缘的绞合导线单独接地。
铜屏蔽层接地线的截面不得小于25mm 2有；铠装层接地线的截面不应小于10mm2。
B．2中间接头中间接头内铜屏蔽层的接地线不得和铠装层连在一起，对接头两侧的铠装层必须用另一根接地线相连，而且还必须与铜屏蔽层绝缘。
