DS7400Xi用户手册

DS7400XI报警主机编程使用手册（V 4.0版）迪信安保器材(香港)有限公司上海办事处目录说明 3 DS7400XI主要性能及功能指标 4 第一章系统配置及连线说明 51、主板接线端口定义及系统基本配置 52、系统配套设备及其接线端口定义 6 第二章DS7400XI系统使用说明171、DS7447键盘使用172、系统调试步骤183、如何布撤防（未分区系统）194、如何用主键盘对分区系统进行操作205、系统时间设置236、更改个人密码237、查阅事件记录24 第三章故障分析及排除25 第四章主机编程271、编程前准备272、基础内容编程283、分区编程334、防区旁路编程365、强制布防及接地故障检测编程386、进入/退出延时编程387、布防警告音编程398、通用码权限编程399、辅助总线输出编程4010、如何设置编程密码及主操作码4111、如何编程八继电器输出模块DS7488 4112、电话报警报告编程4413、报警报告选择编程4714、事件报告代码49 14、总线设备编程51 附：DS7400XI编程举例53说明1．2．DS7400XI 大型报警主机系统是迪信公司非常成熟稳定的产品，并具有很强的使用性。

被广泛地应用在小区住家及周界报警系统、大楼安保系统、以及工厂、学校、仓储等各类大型安保系统。

可实现计算机管理，并方便地与其它系统集成。

由于DS7400XI主机功能较多，编程较复杂，随机又是英文说明书。

使用不太方便，而且在实际应用中一般不会使用到设备所有的功能。

因此我们参照原说明书编制了这本简易中文使用手册，以帮助用户能快速掌握和使用DS7400XI主机。

这本编程使用手册只适用DS7400XI V4.0版，并没有涉及到DS7400XI 的全部内容，因此手册中有未说明的部分以随机英文说明书为准。

DS7400Xi主要功能及性能指标1.2.一.主要功能●自带8个防区，以两芯总线方式（不包括探测器电源线））可扩展240个防区，共248个防区。

DS74OOXI大型报警主机技术手册（安装使用DS74OOXI报警主机前，请务必认真阅读本手册和设备随机的《DS74OOXI安装手册》，如本手册与《DS74OOXI安装手册》有不符的，以《DS74OOXI安装手册》为准。

）1、【基本信息】1.1器材名称：大型防区报警主机1.2器材型号：DS74OOXI1.3器材种类：安防报警主机类1.4器材品牌：BOSCH1.5器材建议使用年限：3—4年2、【功能信息】2.1器材功能及特点自带8个防区（使用总线时，自带防区不可用），以两芯总线方式（不包括探测器电源线）可扩展240个防区，共248个防区。

总线长度可达2km（导线截面为1.0 mm2）；可接15个键盘，使用1.0 mm2非屏蔽键盘总线，长度不超过350米；分为8个独立分区，可分别独立布防/撤防；有200组个人操作密码；30种可编程防区功能。

2.2器材应用一般应用于大型企业、工厂等防区数量比较多的场合。

2.3器材优势无2.4器材不足无3、【参数信息】3.1工作电压：变压器AC18V供电3.2后备电源：DC12V 7Ah3.3输入功率：50W，50Hz/60Hz3.4主板耗电：静态175mA报警状态250 mA3.5报警输出口：DC12V，175 mA3.6环境温度：报警主机周围温度范围-25℃~50℃。

3.7工作湿度：相对湿度≦90%。

3.8防水性能：防水性能差，只适合室内安装。

4、【使用信息】4.1器材功能检验内容4.1.1在正常工作环境状态下，给主机上电，是否能正常开启。

4.1.2对主机进行复位操作，确定主机是否已经复位。

4.1.3确定电话口是否能进行拨号。

4.2器材安装条件：4.2.1主材准备报警主机箱（内含变压器、220V交流电接线端子及保险丝管） 1只 DS7400主板 1块控制键盘DS7447 1只双总线驱动模块DS7436 1块单防区模块DS7457I (根据系统设计的防区数) N只防拆开关 1只锁（钥匙） 1套板载电阻2.2k欧姆线尾电阻 8个单防区模块DS7457I电阻 (根据系统设计的防区数) N个12V7AN蓄电池（另配） 1块4.2.2安装工具16A的小型电源配电箱（漏电保护器、两眼三眼插座）1套导线不小于2.5平方毫米的电源拖线盘（规格10 /20/30米）1套电锤（配6mm钻头）1把各种常用规格螺丝刀若干斜口钳1把剥线钳1把锤子1把电烙铁1把带绝缘梯子1把记号笔1支标签机1台4.2.3检测工具电子万用表1台4.2.4防护工具：安全帽2只安全绳1副绝缘鞋1双防护眼镜2副4.2.5安装辅料：6分塑料膨胀管4个3cm自攻螺丝4颗绝缘胶带若干焊锡丝若干助焊剂若干4.2.6安装人员：安装人员两名（其中一名必须要《电工进网作业许可证》或《电工上岗证》），报警主机接220V电源时必须由持证人员操作。

DS7400Xi(4+)安保系统顾客指南系统摘要祝贺你安装了新旳安保系统,由于其他任何投资都不能使你感到如此安全。

欢迎使用DS7400Xi防盗/防火控制系统。

不同系统安装均有其独特性，因此你旳系统也许带有本指南中旳某些必要性能。

安保系统旳一般构成：控制主机：控制主机是防盗/防火控制系统旳核心；并支持众多旳功能（如接受探头发送旳故障和报警信号，使警铃和/或警报器响铃报警，以及同报警监控公司进行通讯联系。

指令控制中心/键盘：键盘是对系统进行操作旳界面。

通过键盘可输入撤布防指令，键盘可显示安保系统运作旳有关核心信息。

可给系统配备多种有线/无线键盘。

受保护防区：安保系统也许涉及受保护旳周界防区（门，窗）和多种内部传感器。

控制主机将周界防区同室内保护防辨别开。

保护装置涉及：玻璃破碎探测器：用于探测玻璃破碎声音旳装置。

室内动态探测器：用于探测室内防区内物体运动旳电子传感器（如被动红外传感器）。

磁力开关：用于探测门窗打开旳开关。

烟感器：用于探测燃烧烟雾旳装置。

系统配有电话线接线端子。

通过编程，系统就可以同控制中心进行通讯联系，并发送系统事件报告。

当系统正同控制中心进行通讯时，电话将被占用。

若控制中心不能接受报告，控制主机将尝试其他通讯方式，此时电话也将被占用（时间最长可达20分钟）。

系统也许使用了一报警监控装置进行监控。

若未使用，则将发生下列事件：●仅在你所在区域进行鸣音报警。

●未选用胁持和静音报警。

●进行有声报警时，不会发送信号。

●仅在你所在区域进行鸣音紧急报警。

红色文字：表达对于有效使用安保系统十分重要。

警告：表达也许对顾客导致伤害或对设备导致损坏旳警告紫色文字：表达也许对设备导致损坏旳注意事项。

黑体字：用于强调词或短语旳重要性。

斜体字：指参见本指南旳其他有关部分。

[中括弧中旳文字]：表达在从键盘输入指令时所需击键。

“双引号中旳文字”：指DS7447键盘将显示旳具体内容。

理解系统分区可对系统进行分区。

经分区旳系统为提成8个可独立撤布防分区旳系统。

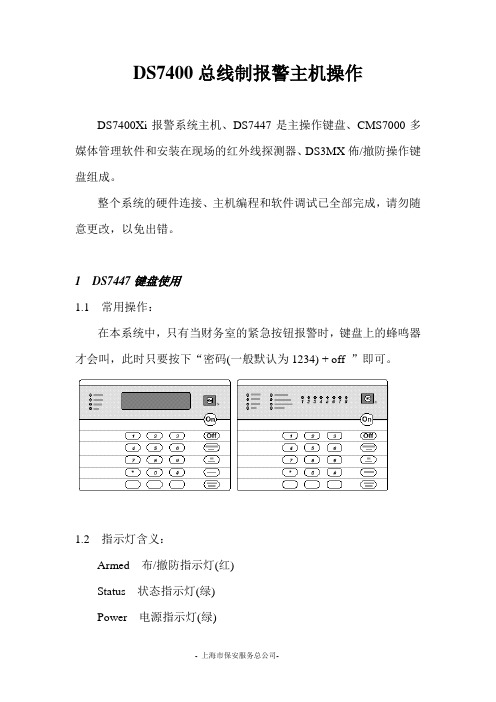

DS7400总线制报警主机操作DS7400Xi报警系统主机、DS7447是主操作键盘、CMS7000多媒体管理软件和安装在现场的红外线探测器、DS3MX佈/撤防操作键盘组成。

整个系统的硬件连接、主机编程和软件调试已全部完成，请勿随意更改，以免出错。

1 DS7447键盘使用1.1 常用操作：在本系统中，只有当财务室的紧急按钮报警时，键盘上的蜂鸣器才会叫，此时只要按下“密码(一般默认为1234) + off ”即可。

1.2 指示灯含义：Armed 布/撤防指示灯(红)Status 状态指示灯(绿)Power 电源指示灯(绿)键盘指示灯含义:2 DS3MX佈/撤防操作键盘使用2.1 佈防操作：（1）确认要佈防的办公室内没有人；（2）确认键盘上“电源”指示灯常亮，“防区1”、“防区2”、“防区3”三个指示灯“灭”；（3）按下“密码(1234) + 布防”，键盘上的蜂鸣器鸣叫3秒钟，随后“布防”指示灯常亮，系统进入布防状态；2.2消警撤防操作：按下“密码(1234) + 撤防”，键盘上的蜂鸣器鸣叫3秒钟，随后“布防”指示灯灭，系统进入撤防状态；3 CMS7000多媒体软件点击桌面上的“CMS7000”图标运行报警平台，出现操作员登陆时选择相应的操作人员登陆CMS7000 所有功能可以通过系统菜单实现系统菜单如下：常用功能可以通过工具栏按钮实现工具栏如下状态监控：在日常的操作过程中，管理软件对整个报警系统进行实时监控，可以通过地图或防区状态表监控用户和防区状态，打开地图定位窗口后可以单击鼠标右健选择地图还是状态表，关闭定位树窗口可以全屏监控，处于不同状态时防区图标上会有不同颜色的显示。

旁路设置：在CMS7000中可以将防区设置成旁路状态，当防区旁路处于有效状态时，报警将不会被处理。

主机撤布防说明：只有在主机处于布防状态下，报警主机的某些防区才能报警，而报警CMS7000的工作是根据报警主机的报警消息工作的，如果报警主机没有布防，在CMS7000上的撤布防就没有实际效果。

DS7400或IP7400操作培训简明手册及MTSW软件详细设置一、键盘认识二、键盘常用操作指令（说明：PIN 代表密码，默认为1234）强制布防：当系统有故障，键盘显示，表示有交流电未接、接地不正确、防区故障等现象。

在未排除系统故障前，可以用强制布防的方法来对系统进行布防。

强制布防方法：PIN（密码）+On（布防）+Bypass（旁路）三、系统时间设置DS7400XI 报警主机可储存400 条事件记录，可以记录各事件发生的时间。

但在系统调试时，必须预先设定好日期和时间。

方法是：3.1 更改日期3.2 更改时间四、更改个人密码DS7400XI 可以增加至90 个个人密码（V4.0 可增加至200 个），但只有一个是主码。

主码的设置在编程部分中设定，只有知道主码后，才能增加其他密码。

密码有6 个级别，分别表示：0：主码，最高权限1：有不能更改其他密码外的所有权限2：能旁路和布防/撤防3：只能布防4：临时密码，在规定的时间内有效5：胁持码6：入口码，可控制可编程输出口，输出口有一个10 秒的脉冲输出更改密码步骤五、软件的设置与使用1、软件登入（用户名；ADMIN，密码：ADMIN）如下图2、工作主界面，如下图3、鼠标点菜单“管理---参数设置”，如下图4、进入下面的工作界面5、点菜单“连接---中心设备”6、点“增加中心设备”按钮。

（根据设备类型IP7400、DS7400、MTR、D6600/D6100或DSR32C选择增加（一项或多项））A、IP7400报警主机如下图B、DS7400报警主机如下图C、D6600/D6100报警主机D、MTR报警主机E、DSR32C继电器联动F、数据传递（网络转发方式或与视频联动）六、举例DS7400报警主机的周界设置；点菜单“用户----周界设置”终端设备信息（如：DS7457、DS7460、DS7432等）周界信息（与终端设备信息对应）防区联动DSR32C输出（点下图：周界联动命令设置）然后出现下图点“应用程序”按钮的下三角箭头，选中“数据传递或控制”点“新命令”出现下图点“浏览（B）”出现下图（实际情况与下图不同）鼠标选中“中心设备--2”或双击；出现下图选中“字符串输出”，如下图然后按下图填写需联动的继电器口编号，如下图上图表示当前设置的防区联动2号口输出七、周界地图设置点菜单“用户－－用户组地图设置”，出现下图点“设置地图”按钮出现下图选中预先制作好的图纸，图纸默认放在安装的目录下面，如：周界定位，图例（选好图后，点周界定位，鼠标变成一支笔，可在图纸上画一条直线）八、设置好后，退出主界面，看一下模拟报警情况点菜单“系统――模拟报警”，如下图选中周界报警，点“周界名称”后面“…“的位置出现下图选中一个防区，如点“选择”按钮出现点发送，出现下面的效果八、窗口显示内容的调整，例点菜单“窗口—未处理警情列表设置”出现下图可调整级别、时间、名称……的显示顺序及是否显示九、自动注销时间调整及标题设置十、用户名修改……。

DS7400Xi 系列可编址控制主机拥有丰富的功能，可以通过键盘或从远程位置进行编程。

经过编程后，它能够支持多达八个分区。

基本功能应答机控制每款控制主机都内置有应答机控制功能。

无需安装额外硬件。

自动布防和延迟布防每天可为各分区设置自动布防时间。

可以使用延时布防来代替自动布防时间，也可以指定主机的布防时间。

公共分区布防可以设定一个分区来跟随某些或所有其它分区的布防状态。

公共分区仅当其连接的所有分区都布防时才会布防，这样可以既保护门厅和入口等公共分区，同时又能保持各分区的相互独立。

自定义布防配置允许系统在不同的配置下布防，从而自动绕过一组防区。

包含多个易用功能键的用户界面•六个带标签的功能键，无需按多个按扭来输入命令。

输入 PIN 后按相应功能键，可以执行各种功能，如布防、撤防和重置烟雾探测器等。

•界面向新用户提供简单的操作步骤。

专家用户可以快速使用所需的项目。

•可编程的快速布防功能让用户无需 PIN 也可以打开系统。

当关闭系统、关闭报警或进行系统测试时，系统要求输入 PIN。

电子可擦除可编程只读内存 (EEPROM) 技术控制主机使用电子可擦除可编程只读内存 (EEPROM)。

当发生电源故障时，EEPROM 可以保留程序内存、系统编程、用户代码和布防撤防状态。

电源恢复后，系统会延迟一段时间再运行，防止空间传感器发生误报，因为空间传感器要在几分钟后才能工作。

八个分区将控制主机划分为八个独立的系统分区，每个分区拥有自己的键盘和报告 ID。

键盘可以指定为主键盘，实现对所有分区的访问。

灵活的数字通信通信装置可与大多数报警接收器配合工作，支持 3/1、4/1、4/2、Contact ID、SIA、BFSK 等数字通信装置格式和传呼机格式。

传呼机格式使主机可以拔打数字传呼服务，并留下表示帐号和事件代码的数字消息。

输入和输出交叉矩阵输入和输出交叉矩阵使输出功能可以跟踪特定输入防区的状态。

输出经编程后可以跟踪一个或两个防区的组合，不论是开放的还是关闭的，也不论系统已布防还是撤防。
