单片机试题及答案在以下的文章中，我将为您提供一些关于单片机的试题及答案。
请您留意，文章中会涉及到一些技术术语的解释和实例，希望对您有所帮助。
试题一：1. 请解释什么是单片机？答案：单片机是一种集成电路芯片，它集成了中央处理器、内存、输入/输出接口以及其他一些外设电路。
它可以用来控制和执行各种任务，比如数据的采集和处理、通信、显示等。
2. 单片机与微处理器有什么区别？答案：单片机是集成了中央处理器和外设接口的完整系统，而微处理器只是中央处理器，需要外部电路和外设接口来实现完整的系统功能。
3. 请简要解释单片机的工作原理。
答案：单片机通过读取程序存储器中的指令，执行指令来完成各种任务。
它可以通过输入/输出接口与外部设备进行通信，并通过内存存储数据。
4. 请解释什么是中断？答案：中断是一种事件，它可以打断单片机的正常执行流程，并引导程序执行特定的子程序。
中断可以是内部的（比如定时器溢出中断）或外部的（比如按键中断）。
5. 请解释什么是串口通信？答案：串口通信是一种通过串行数据传输进行的通信方式。
数据是逐位地发送和接收的，其中一根信号线用于发送数据，另一根信号线用于接收数据。
试题二：1. 请写出单片机的常见应用领域。
答案：单片机的常见应用领域包括家电控制、工业自动化、电子设备、医疗设备、交通工具控制等。
2. 请简述单片机的编程语言。
答案：单片机的编程语言主要有汇编语言和高级语言。
汇编语言是直接操作单片机硬件的语言，使用机器指令进行编程；高级语言（如C语言）则是通过编译器将程序转换为单片机可以执行的机器指令。
3. 请解释什么是GPIO口？答案：GPIO口是指单片机上的通用输入输出口，它可以配置为输入或输出模式。
通过GPIO口，单片机可以与其他外部设备进行数字信号的交互。
4. 请解释什么是PWM信号？答案：PWM（脉宽调制）信号是一种周期性的方波信号，通过调节方波的高电平持续时间（脉宽）和周期来实现对电压的控制。
十八套试卷（答案附后面）单片机模拟试卷001一、选择题（每题1分，共10分）1．8031单片机的( D )口的引脚，还具有外中断、串行通信等第二功能。
a）P0 b）P1 c）P2 d）P32．单片机应用程序一般存放在（ B ）a）RAM b）RO M c）寄存器 d）CPU3．已知某数的BCD码为0111 0101 0100 0010 则其表示的十进制数值为（B ）a）7542H b）7542 c）75.42H d）75.424．下列指令中不影响标志位CY的指令有（ D ）。
a）ADD A，20H b）CLR c）RRC A d）INC A5．CPU主要的组成部部分为（）a）运算器、控制器 b）加法器、寄存器c）运算器、寄存器 d）运算器、指令译码器6．INTEL 8051 CPU是（C ）位的单片机a）16 b）4 c）8 d）准167．8031复位后，PC与SP的值为（ B ）a ）0000H，00H b）0000H，07H c）0003H，07H d）0800H，00H 8．当需要从MCS-51单片机程序存储器取数据时，采用的指令为（B ）。
a）MOV A, @R1 b）MOVC A, @A + DPTRc）MOVX A, @ R0 d）MOVX A, @ DPTR9．8031单片机中既可位寻址又可字节寻址的单元是（A ）a）20H b）30H c）00H d）70H10．下列哪条指令是正确的（ D ）a）PUSH R2 b）ADD R0,Ac）MOVX A @DPTR d）MOV @R0,A二、填空题（每空1分，共30分）1．一个完整的微机系统由和两大部分组成。
2．8051 的引脚RST是____(IN脚还是OUT脚)，当其端出现__ _电平时,8051进入复位状态。
8051一直维持这个值，直到RST脚收到____电平，8051才脱离复位状态，进入程序运行状态，从ROM H单元开始取指令并翻译和执行。
绝密★启用前江苏省2009年普通高校对口单招文化统考《电子电工专业综合理论》试卷答案及评分参考二、是非题（本大题共15小题，每小题2分，共30分）三、填空题（本大题共30空，每空2分，共60分）34．30，19800，660035．－6，836．5.77（3310），190.5（3110）37．开路38．120，0.839．）（︒+170sin2200tω40．P沟道耗尽型绝缘栅型，4 41．4.5，942．PMOS 43．85，1010101 44．－8，10%，甲 45．99，10.1 46．前接法＊47．A/D 转换器，积分型，比较型 ＊48．RC 文氏桥，RCf π210=，电容C▲47．25A ，14N ·m ，100V ▲48．1500 r/min ，2.5，1.5 四、简答题（本大题共6小题，共45分） 49．（共6分）（1）导体AB 中的的感应电流方向为（A →B ）--（2分）（2）CD 导线中的的感应电流方向为（D →C ）--（2分）（3）CD 导线所受磁场力F 的方向为向左---------（2分）50．（共6分）答：（1）t =0到t =T 期间，）e1（10Tt C u --=V 6.32）e -110（）e1（10)(1-==-=-TT C T u --------------------------------------------------（2分）（2）t =T 到t =2T 期间，TT t C U T u U u -----+=e])(['C当t =2T 时，0'=C u ，代入上式，0e])([2=-+----TT T C U T u UV 68.3-=-U ------------------------------------------------------------------------------------------（2分）（3）u C 的波形图------------------------------------------（2分）/ VC06. 32T2T ut51．（共8分） 答：（1）Q 3、Q 2、Q 1的波形如下图（计分说明：每个波形2分）-------------------------（2分）-------------------------（2分） --------------------------（2分） （2）该电路为六进制加法计数器 （计分说明：“六进制”1分；“加法”1分）-------（2分） 52．（共7分）答：（1）R ′＝R x ＝240 Ω------------------------------------------------------------------------------（2分）（2）2C I I-----------------------------------------------------------------------------------------（2分）（3）因为流过表头的电流与被测电阻的关系不是线性关系。
单片机测试题与参考答案一、单选题（共107题，每题1分，共107分）1.单片机上电后或复位后，工作寄存器R7是在内部RAM的 ( ) 。
A、07H单元B、0FH单元C、17H单元D、1FH单元正确答案：A2.进位标志CY在 ( ) 中。
A、累加器B、算术逻辑单元ALUC、程序状态字寄存器PSWD、DPTR正确答案：C3.可编程芯片8155内部的定时／计数器是 ( )计数器。
A、加减法B、可逆C、加法D、减法正确答案：D4.累加器A的内容是73H，执行SWAP A 指令后累加器的内容变为( )。
A、70B、37C、30D、0A0H正确答案：B5.INTEL 8051是 ( ) 位的单片机。
A、8B、准16C、4D、16正确答案：A6.8051单片机的振荡晶体频率是12MHz，其定时／计数器T1作为计数器使用时的最高计数频率是 ( ) 。
A、500kHzB、2MHzC、1MHzD、250kHz正确答案：A7.8052单片机内部有( )个16位定时／计数器。
A、2B、4C、3D、1正确答案：C8.MCS-51单片机复位后堆栈指针SP＝ ( )。
A、07B、0FC、7FD、0FFH正确答案：A9.8031单片机的累加器是 ( ) 位的。
A、4B、8C、16D、1正确答案：B10.下列单片机中具有片内EPROM的是( )。
A、8051B、8032C、8752D、8031正确答案：C11.堆栈指针的英文缩写是 ( ) 。
A、STB、SKC、SPD、S正确答案：C12.MCS-51单片机的定时器/计数器工作方式1是 ( ) 。
A、8位计数器结构B、16位计数器结构C、13位计数器结构D、2个8位计数器结构正确答案：B13.累加器A的内容是0CAH，执行RLC A 指令后累加器的内容变为( ) 。
A、90B、95C、65D、不确定正确答案：D14.8051单片机中，唯一一个用户不能直接使用的寄存器是 ( ) 。

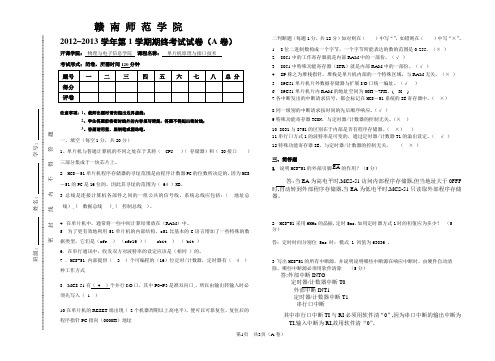

赣南师范学院）二判断题（每题1分，共12分）如对则在（）中写“”，如错则在（）中写“×”。
1.8位二进制数构成一个字节，一个字节所能表达的数的范围是0-255。
（×）2.8051中的工作寄存器就是内部RAM中的一部份。
（√）3.8051中特殊功能寄存器（SFR）就是内部RAM中的一部份。
（√）4.SP称之为堆栈指针，堆栈是单片机内部的一个特殊区域，与RAM无关。
（×）5.89C51单片机片外数据存储器与扩展I/O口统一编址。
（√）6.89C51单片机片内RAM的地址空间为00H～7FH。
( X )7各中断发出的中断请求信号，都会标记在MCS－51系统的IE寄存器中。
（×）8同一级别的中断请求按时间的先后顺序响应。
（√）9特殊功能寄存器TCON，与定时器/计数器的控制无关。
（×）10 8031与8751的区别在于内部是否有程序存储器。
（×））11串行口方式1的波特率是可变的，通过定时器/计数器T1的溢出设定。
（√）12特殊功能寄存器IE，与定时器/计数器的控制无关。
（×）三、简答题1 说明MCS-51的外部引脚EA的作用？（5分）答：当EA为高电平时,MCS-51访问内部程序存储器,但当地址大于0FFF 时,自动转到外部程序存储器,当EA为低电平时,MCS-51只读取外部程序存储器。
2 MCS-51采用6MHz的晶振，定时5ms，如用定时器方式1时的初值应为多少？（5分）答：定时时间分别位 5ms 时：模式 1 初值为63036 ，3 写出MCS-51的所有中断源，并说明说明哪些中断源在响应中断时，由硬件自动清除，哪些中断源必须用软件清除（5分）答:外部中断INTO定时器/计数器中断T0外部中断INT1定时器/计数器中断T1串行口中断其中串行口中断TI与RI必须用软件清“0”,因为串口中断的输出中断为TI,输入中断为RI,故用软件清“0”。
苏州市职业大学2009─2010学年第一学期试卷标准答案及评分标准《单片机原理与应用》（集中A卷闭卷笔试）出卷人出卷人所在系电子信息工程系使用班级08电子信息技术2、3班、08通信1、2班、08电子3班一、填空题（0.5分×50=25分）1、存储器（随机存储器RAM、只读存储器ROM）、可编程定时器/计数器2、哈佛（Harvard）结构、程序存储器、数据存储器3、40、双列直插、Vcc、GND、RST/Vpd、片外程序存储器、44、0000、PC、堆栈指针、内、08H5、1FH、程序状态字寄存器PSW、RS1、RS06、外部中断0、外部中断1、定时/计数器中断0、定时/计数器中断1、串行口中断、0023H7、低电平、负边沿（下降沿）8、13、可重置初值、256、9、可编程全双工、数据、移位脉冲10、RET、RETI、DA A、MOVC、汇编起始11、并行扩展法、串行扩展法、线选法、译码法12、全编码键盘、独立式键盘、矩阵式键盘13、高、亮、LCD二、简答题（4分×5=20分）1、AT89S51单片机寻址方式有立即寻址、直接寻址、寄存器寻址、寄存器间接寻址、基址寄存器加变址寄存器的间接寻址、相对寻址、位寻址。
寄存器间接寻址指令：MOV A，＠R0 立即寻址指令有：MOV A，＃30H2、AT89S51单片机的中断系统由中断源、中断控制电路和中断入口地址电路等组成。
其中涉及到4个寄存器分别是：定时/计数器控制寄存器TCON、串行口控制寄存器SCON、中断允许寄存器IE、中断优先级寄存器IP3、AT89S51单片机的串行口由接收缓冲器SBUF和发送缓冲器SBUF、串行口控制寄存器SCON、串行数据输入/输出引脚TXD和RXD、波特率发生器等组成。
4、因为MCS-51单片机在读写外部存储器时，P0口上先送出的低8位地址只维持很短时间，然后P0口就当低8位数据总线用。
所以为了保证存在有效低8位地址信号，P0口一般外接一个8位地址锁存器。
《单片机》考试题标准答案2009年1月7日一、概念填空题（共30分，15小题，每小题2分）1、与单片机配套的晶振为12MHz 时，则一个时钟周期（节拍P ）是（1）µs 、一个状态周期S 为（2）µs 。
2、单片机的P 0、P 1、P 2和P 3四个端口作为通用I/O 口使用时，（P1）为双向I/O 口，其余的（P 0、P 2和P 3）为准双向I/O 口。
3、单片机通过TXD 向外串行地（发送）数据，通过RXD 从外串行地（接收）数据。
4、对于80C51单片机，当EA =（1）时或在程序执行时当PC 值超过（0FFFH 或FFFH ）H 时，就去执行外接ROM 内的程序代码。
5、单片机内部RAM 的20H ～（2FH ）H 单元，既可作为一般RAM 单元使用，进行“字节操作”；也可以对单元中的每一位进行“位操作”；位地址为00H ～（7FH ）H 。
6、CY 是（进／借位标志位）、TCON 是（定时器控制寄存器）、TMOD 是（定时器方式寄存器）、DPTR 是（16位的地址指针寄存器）。
7、51单片机的复位引脚是（RST ），是（高）有效。
8、DPTR 可以分为2个8位的寄存器使用，它们是（DPH ）和（DPL ）。
（注：DPH 和DPL 前后顺序无所谓） 9、LCALL 和LJMP 指令的区别是（LCALL 是长调用指令，往往需要以一个RET 指令返回调用处，返回点只有一处；LJMP 是长跳转指令，往往是以另一条或多条跳转指令指令跳转到需要的地方，返回点根据条件可能有多处；注：学生答对意思即可！）。
10、单片机通过三总线与外部接口设备互联沟通信息，它们是（数据）总线、（地址）总线和（控制）总线，其中（地址）总线是16位的。
（注：数据、地址、控制三个答空的顺序先后无所谓，只要答出即可） 11、在51系列单片机中，外部（ROM ）和外部（RAM ）是分别独立排址的，二者各占64KB 的空间。
电子与通信技术：单片机原理及应用考试答案四1、多选计算温度高于298K的半电池反应的标准电极电位的方法有OOA.用电子的热力学性质计算B.根据海尔根孙公式进行计算C.与标准氢电极加在一起计算D.根据（江南博哥）氢气的燃烧热进行计算正确答案：A,C2、单选阅读以下程序，选择正确答案；ORG0000HLJMPMAINMAIN：MOVTMOD,#01H；（晶振为6M）MOVTLO,#18H；MOVTl10,SOFCH；SETBTR0；LOOP：JBCTFO,CPLp；AJMPLOOP；CPLP：MOVTLO,#18H；MOVTHO,#OFCH；CPLPi.OAJMPLOOPOA、利用TO定时器在Pl.0口输出250HZ的对称方波B、利用TO定时器在Pl.0口输出500HZ的对称方波C、利用TO计数在Pl.0口输出5000HZ的对称方波D、利用TO定时中断法在Pl.0口输出250HZ的对称方波正确答案：A3、单选、能将A按位取反的指令是OoA.CPLAB.CLRAC.RLAD.SWAPA正确答案：A4、单选51系列单片机40脚DIP封装的第19引脚功能是OΛ^接晶振B、接电源地C、1/0准双向口D、片外RAM读控制正确答案：A5、填空题MCS-51串行接口有4种工作方式，这可在初始化程序中用软件填写特殊功能寄存器（）加以选择。
正确答案：SCON6、单选MCS-51单片机复位后定时器方式控制寄存器TMOD的值是（）。
A.00HB.OFFHC.80HD.IlH正确答案：A7、填空题MCS—51单片机内部RAM区有（）个工作寄存器区。
正确答案：48、单选ADCO809输入的模拟量是（）。
A.电压B.电流C.电容D.电感正确答案：A9、单选在独立连接式键盘电路中，按键输入一般采用O有效。
A.低电平B.高电平C.高阻状态D.中断查询正确答案：A10、填空题Pl口用于输入，那么在每次输入操作之前需要Oo正确答案：向D锁存器输出L使VTI截止11、判断题MCS-51的程序存储器用于存放运算中间结果。
单片机原理及应用试卷A一、填空题（每空1分，共20分）1、单片微型计算机由CPU、存储器和I/O 三部分组成。
2、MCS-51系统中，当PSEN信号有效时，表示从P0口稳定地送出了低8位地址。
3、访问8031片外数据存储器采用的是寄存器间接寻址方式。
4、累加器（A）=80H，执行完指令ADD A，#83H后，进位位CY= 1 。
5、指令LCALL 37B0H，首地址在2000H，所完成的操作是2003H入栈，37B0H送入PC。
6、51有5个中断源，有2个中断优先级，优先级由软件填写特殊功能寄存器IP 加以选择。
7、在变址寻址方式中，以A作为变址寄存器，以PC或DPTR作基址寄存器。
8、中断请求信号有电平触发和脉冲触发两种触发方式9、用串行口扩展并行口时，串行接口的工作方式应选为方式0。
10、74LS273通常用来作简单输出接口扩展；而74LS244则常用来作简单输入接口扩展。
11、51的并行I/O口信息有读引脚和读锁存器两种读取方法，读—改—写操作是针对并行I/O口内的锁存器进行的。
12、A/D转换器的三个重要指标是转换速度、分辨率和转换精度。
二、选择题（从备选答案中选择一个正确答案，并将代号写在括号内。
每题1.分，共10分）1、计算机能识别的语言是（ C ）。
（A）汇编语言（B）自然语言（C）机器语言（C）高级语言2、MCS-51单片机外扩存储器芯片时，4个I/O口中用作数据总线的是（ B ）。
（A）P0和P2口（B）P0口（C）P2和P3口（D）P2口3、在中断服务程序中，至少应有一条（ D ）。
（A ）传送指令 （B ）转移指令 （C ）加法指令 （D ）中断返回指令 4、访问外部数据存储器时，不起作用的信号是（ C ）。
（A ）RD （B ）WR （C ）PSEN （D ）ALE 5、以下指令中，属于单纯读引脚的指令是（ C ）。
（A ）MOV P1，A （B ）ORL P1，#0FH （C ）MOVC C ，P1.5 （D ）DJNZ P1，LAB 6、使用定时器T1时，有几种工作模式（ C ）。
武汉工业学院课程考核试题参考答案及评分标准学年： 2008-2009 学期： 2课程名称： 单片机原理与应用 （ A 卷） 考核方式： 闭卷 任课教师： 谢兆鸿 课程所在院（系、部）： 电气信息工程 考试班级： 06级电气自动化、电子信息工程、通信工程 注：标准答案需写清题号；每小题得分、共得分；参考答案要点；评分标准等 一、 简答题：（每题8分，共40分）二、作图题：（16分）为了设计一个8051的系统，需要扩展6116，8253和8255芯片各一片，请画出系统的连接图，要标出所有用到的引脚，并要列出RAM 6116的地址范围，以及8253和8255 中各个寄存器的端口地址。
8253 4个端口的地址分别是 1800H ，1801H ，1802H ，1803H 。
6116 的地址范围是：0000H-07FFHA12(P2.4）三、读程序：（20分）1、读懂下面的位控程序，最后将逻辑表达式写出来：（10分）START: MOV C, P1.6 ；C=P1.6CPL C; C=P1.6ANL C, B.3; C=P1.6 AND B.3ORL C, P1.5; C=P1.6 AND B.3 + P1.5MOV 20H, C; 20H=CMOV C, ACC.5; C=ACC.5ANL C, P1.2, C=ACC.5 AND P1.2ORL C, 20H;MOV P1.0 , C; P1.0=CSJMP $解：因此所求逻辑表达式是：P1.0 = (P1.6*B,3+P1.5)+ ACC.5*P1.22、根据给出的指令图，写出相应的全部指令，并加以注释：（10分）8位全交换自身高低4位交换答：共 5 条，它们是：XCH A, @Ri ; (Ri) 与A 中的8位数据互换XCHD A, @Ri ；（Ri）与A 中的低4位数据互换SW AP A ；A 累加器中的高4位和低4位互换XCH A, direct ；累加器A 和片内直接寻址的单元的内容互换XCH A, Rn ；Rn 寄存器中的8位数据与累加器A互换每一指令2分。
四、设计题（共4小题，任选2小题，共24分, 每题12分）1、用2个80C51系统，时钟频率都为12MHz，请设计电路和编程，完成从A机向B机发送20个字符的任务，假设A机待发送的字符的起始地址在40H单元，B机收到字符后也将字符放在从40H为首地址的区域。
原理图要将A和B机的都画出，程序只需要写一台机的，即可以只写发送或者只写接收。
要求：（1）分析题目，选择工作方式和计算参数；[2分]（2）画出硬件电路图；[4分]（3）编制相应的软件程序，要加注释；[6分]解：（1）分析：由于没有规定波特率，可选串口方式2，取fosc/64，不需定时器,可采用中断。
（2）硬件原理图：(3) A机发送程序：ORG 0000HAJMP STARTORG 0023HAJMP INTRORG 0100HSTART : SETB EA; 开全局中断SETB ES; 开串口中断MOV A, #05HMOV SCON, A ; 设A机串行方式1MOV R0, #40HMOV R1, #19MOV A, @R0MOV SBUF, ASJMP $ 等中断ORG 0023HINTR: CLR TI; 进入中断，请标志INC R0; R0加1MOV A, @R0；送下一个数MOV SBUF, ADJNZ R1, AA; 20个数送完没有CLR ES；送完关中断CLR EAAA: RETI；返回（4）B机接收程序ORG 0000HAJMP STARTORG 0023HAJMP INTRORG 0100HSTART : SETB EA; 开全局中断SETB ES; 开串口中断MOV A, #05HMOV SCON, A ; 设A机串行方式1MOV R0, #40HMOV R1, #20SJMP $ 等中断ORG 0023HINTR: CLR RI; 进入中断，清标志MOV A,SBUF ；取数MOV @R0, A,；送入存储区INC R0; R0加1DJNZ R1, AA; 20个数收完没有CLR ES；接收完关中断CLR EAAA: RETI；返回2、用一片80C51，时钟频率为12MHz，有一片单通道的8位的A/D芯片，它的引脚如图所示，要求，采用中断的方式，每隔20ms 采集一次某装置输出的电压信号（已知此电压的信号范围是0-5V），采集来的数据通过单片机的某一端口输出给8个发光二极管，用它们来显示电压的高低。
要求：（1）分析题目，选择工作方式和计算参数；[2分]（2）画出硬件电路图；[4分]（3）编制相应的软件程序，要加注释；[6分]注：OE# 有效时，A/D的结果从D0-D7输出CE# 是片选信号解：分析：（1）分析：由于外围只有一片A/D，所以不需要片选，可以将片选CE直接接地。
要求每20ms进入一次中断完成采集和显示，所以要用到定时计数器0，设成定时方式1，16位的定时器，因为时钟频率为12MHz，所以机器周期是1μs，延时20ms 需计数2万次，20000=4E20H，（4E20H）的补码=B1E0H即为计数初值。
T0中断，所以中断入口地址为000BH。
硬件原理图：程序ORG 0000HAJMP STARTORG 000BHALMP INTRORG 30HSTART : SETB EA; 开全局中断SETB ET0; 开定时计数器0中断MOV A, #01; 设定时计数器0为方式1MOV TMOD, A;MOV A, #B1H; 放置计数初值的高8位MOV TH0, AMOV A, #E0H; 放置计数初值的低8位MOV TL0, A;SETB TR0; 开启定时计数器SJMP $ 等中断ORG 0200HINTR: CLR TR0 进入中断，关闭定时计数SETB P2.0 发A/D转换的启动信号NOPCLR P2.0NOPNOP 略作等待MOVX A, @R0 直接读A/D的结果MOV P1, A; 将结果输入P1，让LED 发光。
MOV A, #B1H; 再重装计数初值MOV TH0, AMOV A, #E0H;MOV TL0, A;SETB TR0; 开启定时计数器0RETI 从中断返回END3、用80C51单片机，1个按键和2个8段数码管，来设计一个计数和显示的程序，数码管即时地显示按键的次数（采用十进制数），最大只能显示到99，然后又从零开始。
要求作图、写程序（要加注释）。
（作图4分，编程8分，）解：A0A1ORG 0000HAJMP STARTORG 0100HSTART: MOV A, #0 ；A=0MOV DPTR, TAB ；字形表首址送DPTRACALL DISPLAY ；调显示子程序AA: JB P1.0, AA ；是否有键按下，没有继续检测，有则往下执行ADD A, #1H ；A=A+1DA A ；十进制调整ACALL DISPLAY ；调显示子程序AJMP AA ；继续DISPLAY: PUSH ACCMOV R0, A ；将A的内容暂存ANL A, #0FH ；屏蔽高4位MOVC A,@A+DPTR ；取个位的字形表MOV R1, #01H ；将第一个锁存器的锁存信号送R1MOVX @R1, A ；将个位的字形码锁存和显示MOV A, R0 ；恢复原来的数SW AP A ；高低4位置换ANL A,#0FH ；屏蔽高4位MOVC A, @A+DPTR ；取十位的字形码MOV R1,#02H ; 将第二个锁存器的锁存信号送R1MOVX @R1, A ; 将十位的字形码锁存和显示POP ACCRETTAB 3FH 06H 5BH ……；共阴极字形表4、请用单片机80C51，完成与DAC芯片0832的连接，并用一个自锁按钮来选择波形的输出，当按钮接入低电平，输出递增的锯齿波，反之输出递减的锯齿波。
画出硬件电路，编制程序（要加注释）。
（作图4分，编程8分，）解：先作硬件图：然后编写程序：：ORG 0HAJMP MAINORG 100HMAIN：JB P2.0, TOOTH1; 开关打在高电平，转到TOOTH1XOR A，A ；否则开始输出递增锯齿波，先将A清零FING1：MOV P0，A ；将A的值送到0832INC A ；A的值增1CPNE A, #FF, FING1 ；判断画完一个波没有，没有继续输出下一点的波形AJMP MAIN ；一个波完了转去判断开关状态TOOTH1: MOV A, #0FFH; 开始输出递减锯齿波FING2: MOV P0, A ；DEC A；A的值减1CPNE A,#00, FING2；判断画完一个波没有，没有继续输出下一点的波形AJMP MAIN ；一个波完了又转去判断开关状态END附录：IE 外部中断标志位；IT 外中断的触发方式选择，IT=1下降沿触发，IT=0 电平触发。
EA 全局中断；ES 串行通讯中断；ET 定时计数器中断；EX 外部INT中断；每位=1表示允许。
优先级设置寄存器，某位=1，表示置入优先级组。
高4位设置定时计数器1，低4位设置0，GATE 选择是否测波形高电平；C/T选择定时或计数，M1和M0选择模式。
REN=1 表示接受允许；TB8和RB8 是发送接收的第9位；TI=1,表示发送已完成；RI=1 表示已经接收到一个字符。
SMOD=1,表示波特率*2.波特率=(2smod/32)(fosc/(12*(28-N))) N是定时计数器的初值。
