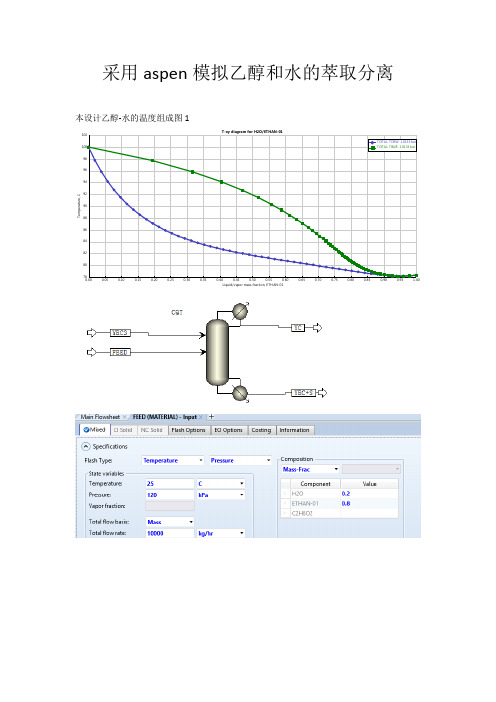

采用aspen模拟乙醇和水的萃取分离本设计乙醇-水的温度组成图1
所以理论塔板数选24
故选20合适
所以第四块比较好
所以回流比取1.2
8100，考虑到回流中可没能含有水此值应大于8100，
所以可以去
由图纸当萃取剂大于
9000是浓度接近于1
选8块板
故选第四块板作为进料版
所以常压下无法达到99.95%
可见回流比为0.5后基本上不再变化
第一塔塔板，塔径设计
可见塔径1.8m
乙醇出0.225
萃取塔塔顶冷凝器
19*2 换热管长度6m，公称直径700mm，中心拍管束24，518根管子，6管城，正三角形排列，中心距25mm，换热面积182.4
25*2.5 换热长 4.5 900 26 538 6 正三角形32 185.8。
Aspen Plus软件在乙醇-水分离塔设计中的应用贾宪勇;汪洋;王悦伟【摘要】本文在对乙醇与水分离过程中结合Aspen Plus软件对该过程进行模拟.模拟计算结果显示该流程的产品质量及产品收率均能满足要求.同时对精馏塔的总塔板数、回流比以及进料板位置逐一进行了优化.同时分析了进料位置以及回流比对产品质量及能耗的影响,对比了优化前和优化后总体的能量消耗.最后还结合模拟和经验公式计算对该塔的塔高、塔径以及相关的经济指标进行计算,旨在为实际的乙醇-水分离的精馏塔设计提供指导.【期刊名称】《天津化工》【年(卷),期】2019(033)002【总页数】5页(P35-39)【关键词】Aspen模拟;乙醇;精馏塔【作者】贾宪勇;汪洋;王悦伟【作者单位】天津药物研究院药业有限责任公司,天津300301;天津药物研究院药业有限责任公司,天津300301;天津药物研究院药业有限责任公司,天津300301【正文语种】中文【中图分类】TQ028.31 前言精馏是化工和石油行业最主要的分离手段，但同时精馏也是耗能巨大，设备投资高昂的操作单元。
一方面在给现代社会和人们提供各种生活所需如食物、热量等，另一方面精馏每年所消耗的能量占整个石化生产过程耗能的40%～70%[1]。
同时各国的研究人员也正在开展围绕精馏塔的各种设计，分析以及优化方面的工作。
随着时代的发展，精馏过程的研究也逐步由之前广泛应用的手算－图表法过渡到目前的计算机辅助设计和建模。
精馏分析和设计中所包含的气－液相平衡迭代计算和逐板组分平衡问题的求解，比较适合采用数字计算的方法进行求解[2]。
相比以前许多研究者以及工程师采用的是手写程序并求解精馏塔稳态操作的非线性代数方程组以及描述其动态状态的非线性常微分方程组。
逐步地，随着化学工业的成熟，许多像陶氏化学、美国UOP、德国巴氏夫等国际巨头化学公司都各自设立研发部门开发各自内部使用的工艺模拟程序。
而此时作为最重要的化工单元操作之一的精馏，必然成为大家进行开发和模拟的首要任务。
模拟练习#11.采用以下选项，对乙醇在P = 1 atm下绘制 y-x 图：a.NRTLb.WILSONc.UNIQUACd.VANLAAR2.将图与Perry的数据进行比较注意：如何绘制y-x 图介绍：1.确保你已经将Setup, Components, 和 Properties的输入条件已经完成，除了可选项以及压力外被系统默认接受。
2.改变可选项，在下拉菜单“Data”中选择“Properties” 中的“Specifications”。
在“Property Method” 区域选择合适方法和所需要得操作参数。
从下拉菜单“Tools”中选择“Analysis”下“Properties”中的“Binary”, 然后选择 Txy，会出现一个绘制 Txy 图得对话框。
Aspen Plus 会默认填写所需的信息。
3.你可以改变以下信息：a.组成（Components）；b.第一组成的成分围；c.成分基准：摩尔分率或质量分率；d.压力；e.成生的数据点个数；f.闪蒸条件g.性质选项的设置将压力改为1 atm，按自己的要求设置相关选项，其余的采用系统默认的设置。
4.点击GO产生 Txy 图。
5.根据Txy 结果的形式选用绘图向导。
6.选择“YX” ，显示乙醇的y-x 图。
Aspen 模拟 #1: 乙醇水溶液蒸馏介绍：这个练习得目的是让你熟悉Aspen得一些基本操作技能。
在这个练习中，你可以建立一个简单得蒸馏柱，对乙醇和水得分离过程进行分析。
开始：选择Aspen Plus User Interface开始运行Aspen。
选择“Template”。
系统会出现一个窗口提示你完成任务所用的单位和类型。
，因为我们要建立一个流程，所以选择“Chemicals with metric units”这种类型，然后点击OK。
连接建立以后，你就要准备输入你的工艺流程信息。
Aspen 操作概述：模拟的第一步是建立工艺流程图，也叫做 Process Flow Diagram (PFD)。
化工原理课程设计-乙醇-水溶液连续精馏塔优化设计化工原理课程设计题目乙醇-水溶液连续精馏塔优化设计目录1.设计任务书………………………………………………………………2.英文摘要前言……………………………………………………………3.前言 (1)4.精馏塔优化设计 (5)5.精馏塔优化设计计算 (5)6.设计计算结果总表 (22)7.参考文献 (23)8.附录 (23)9.致谢…………………………………………………………………10.课程设计心得……………………………………………………………精馏塔优化设计任务书一、设计题目乙醇—水溶液连续精馏塔优化设计二、设计条件1．处理量： 40000 （吨/年）2．料液浓度： 35 （wt%）3．产品浓度： 90 （wt%）4．易挥发组分回收率： 99.5%5．每年实际生产时间：7200小时/年6. 操作条件：①间接蒸汽加热；②塔顶压强：1.03 atm（绝对压强）③进料热状况:泡点进料三、设计任务a) 流程的确定与说明；b) 塔板和塔径计算；c) 塔盘结构设计i. 浮阀塔盘工艺尺寸及布置简图；ii. 流体力学验算；iii. 塔板负荷性能图。
d) 其它i. 加热蒸汽消耗量；ii. 冷凝器的传热面积及冷却水的消耗量e) 有关附属设备的设计和选型，绘制精馏塔系统工艺流程图和精馏塔装配图，编写设计说明书。
乙醇——水溶液连续精馏塔优化设计摘要：设计一座连续浮阀塔，通过对原料，产品的要求和物性参数的确定及对主要尺寸的计算，工艺设计和附属设备结果选型设计，完成对乙醇-水精馏工艺流程和主题设备设计。
关键词：精馏塔，浮阀塔，精馏塔的附属设备。
