芯片引脚功能范文芯片引脚是指芯片外部连接的金属引脚，用于传递信号和能量。
一、主要引脚类型及其功能：1.电源引脚：电源引脚主要用于提供芯片所需的电源电压和电流。
其中，VCC引脚是供电的正电源，GND引脚是供电的地引脚。
根据芯片的需求，可能还有多组不同电压的电源引脚，用于供给不同功能部分的工作电压。
2.输入引脚：输入引脚一般用于接收外部信号，通过这些引脚可以将外部信号输入到芯片内部，用于处理和判断。
输入引脚需要具备一定的电阻和电容来提高信号的稳定性和抗干扰能力。
3.输出引脚：输出引脚将芯片内部的处理结果输出到外部，供其他设备或电路使用。
输出引脚需要具备一定的驱动能力和电流限制，以兼容外部设备的接收能力。
4.控制引脚：控制引脚用于控制芯片内部的一些功能和模块，通过控制引脚的电平状态，可以控制芯片的工作模式、工作频率等参数。
控制引脚在外部接口中通常具备一定的阻抗保护电路，以保证控制信号的稳定性和抗干扰能力。
5.时钟引脚：时钟引脚用于将时钟信号输入芯片内部的时钟模块，以提供时钟脉冲来同步芯片内部的各个模块和功能。
时钟引脚通常需要在外部添加相应的电容和电阻来保持信号质量和抗干扰能力。
6.复位引脚：复位引脚用于将芯片或其部分功能置于预定义的初始状态。
当复位引脚接收到复位信号时，芯片内的各个模块会完成一系列复位操作，使芯片处于初始状态。
7.地址引脚：地址引脚用于选择芯片内的存储单元，例如存储器的地址引脚可以选择要读或写的存储单元。
地址引脚的数量取决于芯片的寻址范围，一般有多个地址引脚，形成一个地址总线。
8.数据引脚：数据引脚用于数据传输，通常分为输入数据引脚和输出数据引脚。
输入数据引脚接收外部数据输入，输出数据引脚将芯片内部处理的数据输出。
数据引脚的数量取决于数据位宽，一般有多个数据引脚，形成一个数据总线。
9.中断引脚：中断引脚用于外部设备向芯片发出中断请求信号，以通知芯片进行一些紧急或重要的处理。
中断引脚有助于降低芯片对处理器的频繁轮询，提高系统性能。
芯片引脚的功能和原理-概述说明以及解释1.引言1.1 概述概述：芯片引脚是电子芯片上的一组导线或金属接点，用于与外部电路或设备进行连接和通信。
芯片引脚的功能和原理是电子芯片设计中的关键要素，对于芯片的性能和功能起着重要的作用。
本文将从芯片引脚的功能和原理两个方面进行探讨。
首先，我们将介绍芯片引脚的功能，包括输入功能和输出功能。
其次，我们将深入探讨芯片引脚的原理，包括电信号传输原理和引脚布线设计原理。
最后，我们将对芯片引脚的设计重要性进行思考并进行总结。
通过本文的阅读，读者将对芯片引脚的功能和原理有更加深入的了解，为电子芯片的设计和应用提供有益的参考和指导。
1.2 文章结构文章结构部分的内容可以描述整篇文章的组织方式和各个章节的内容概述，为读者提供一个整体的了解。
下面是关于文章结构的内容：文章结构：本文将围绕着"芯片引脚的功能和原理"展开详细论述。
全文分为引言、正文和结论三个部分。
引言部分首先对文章的研究对象进行了概述，即芯片引脚的功能和原理。
然后介绍了整篇文章的结构和目的，以供读者了解文章的主要内容和意图。
正文部分是本文的核心，主要分为两个部分：芯片引脚的功能和芯片引脚的原理。
在芯片引脚的功能部分中，将详细讨论芯片引脚的输入功能和输出功能，包括它们的定义、作用以及在芯片电路中的应用。
而在芯片引脚的原理部分，将着重介绍电信号传输原理和引脚布线设计原理，解释芯片引脚的工作原理和其与整个芯片电路的关系，为读者提供深入的理解。
结论部分对前文的内容进行总结，并对芯片引脚设计的重要性进行思考。
通过本文的探讨，我们可以更好地理解芯片引脚的功能和原理，并认识到合理的引脚设计对芯片电路的性能和稳定性的重要性。
同时，我们也可以对今后的芯片设计提供一些思考和启示。
通过以上的文章结构，希望能够为读者提供一个清晰的阅读框架，使读者能够更好地理解和掌握芯片引脚的功能和原理。
1.3 目的文章目的是介绍和解析芯片引脚的功能和原理。
11 LED LED控制12 MODEL 高低频机种切换脚13 SIZECOMP 空脚14 FUNC 键控信号输入15 KEYA 键控信号输入16 KEYB 键控信号输入17 MUTE 保护信号输出18 CS0 S校正电容切换功能脚19 CS1 S校正电容切换功能脚20 CS2 S校正电容切换功能脚21 CS3 S校正电容切换功能脚22 CS4 S校正电容切换功能脚23 CS5 S校正电容切换功能脚24 SDA I2C通信接口25 SCL I2C通信接口26 VOLUME 音量控制27 ROTATE 旋转控制28 SIZEF/V 幅度大小补偿29 BRIGHT 亮度控制30 CONT 对比度控制31 B/B 蓝色字符信号32 VOUT 场同步信号输出33 HOUT 行同步信号输出34 G/B 绿字符信号35 R/B 红字符信号36 B/D 蓝色增益控制37 G/D 绿色增益控制38 R/D 红色增益控制39 H.S 行同步信号输入40 V.S 场同步信号输入D16F78B1 CS0 S校正电容切换控制端02 CS2 S校正电容切换控制端23 LED-G 电源绿色指示灯控制端4 LED-R 电源橙色指示灯控制端5 STANDBY 挂起/响应状态控制端（H:工作；L：挂起）6 VSYNCOUT 场同步信号输出端7 HSYNCOUT 行同步信号输出端8 HSYNCIN 行同步信号输入端9 VSYNCIN 场同步信号输入端10 RESET 复位信号输入端（L:复位；H:工作）11 VDD 5V电压供电端12 VSS 未用13 OSC-OUT 时钟振荡器14 OSC-IN 时钟振荡器15 HUNLOCK 行频失锁信号输入端16 DDC-SCL I2C总线时钟信号输出端（接显示卡）17 DDC-SDA I2C总线数据信号输入/输出端（接显示卡）18 GND 接地端19 USB 停机状态控制端（H:工作；L:停机）20 DEGAUSS 消磁控制端21 MUTE 静噪控制端（L:正常；H:静噪）22 NC 空脚23 CS1 S校正电容切换控制端124 XRAY X射线保护信号输入端（H:正常；L:保护）25 ST-IN 无信号检测信号输入端26 KEY 操作键信号输入端27 ENBL 模拟操作键时钟信号输出端28 BZZ 蜂鸣器电路信号输出端29 ABL 对比度控制PWM信号输出端30 W B+电压控制端31 NC 空脚32 BRIGHT 亮度控制PWM信号输出端33 SCL I2C总线时钟信号输出端34 SDA I2C总线数据信号输入/输出端35 F/V 频率/电压变换信号输出端36 PURITY 色纯校正控制PWM信号输出端37 TILT 倾斜校正控制PWM信号输出端38 NC 空脚39 CS4 S校正电容切换控制端440 CS3 S校正电容切换控制端3HD6433214W1 WINK 视频静噪2 NC 空脚3 VSYNCO 场同步信号输出4 VSYNCI 场同步信号输入5 VSYNCI 场同步信号输入6 P-SCL 串行时钟7 P-SCL 串行时钟8 RESET 复位9 XTAL 晶振10 EXTAL 晶振11 MD1 接+5V电源12 MD0 接+5V电源13 NRI 接+5V电源14 VCC 接+5V电源15 STBY 接+5V电源16 VSS 地线17 COLOR ID 彩色识别18 LED 电源指示发光二极管控制19 NC 空脚20 HYNCI 行同步信号输入21 HYNCO 行同步信号输出（未使用）22 CSYNCI 复合同步信号输入23 NC 空脚24 CLAMPO 钳位脉冲输出25 GND 接地26 MODE-ID1 模式识别127 MODE-ID2 模式识别2（接地）28 MODE-ID3 模式识别3（接地）29 RMSSUS 电源管理挂起控制信号输出30 PMS-OFF 电源管理关断控制信号输出31 SCL0 I2C总线串行时钟（接显示卡）32 SDA0 I2C总线串行数据（接显示卡）33 SCL1 I2C总线串行时钟34 SDA1 I2C总线串行数据35 ADJ-1 接32脚SDA036 NC 空脚37 NC 空脚38 M-DEGID 通过上拉电阻接+5V电源39 VCC 接+5V电源40 NC 空脚41 NC 空脚42 NC 空脚43 FH4 行频频段切换控制信号444 FH3 行频频段切换控制信号345 FH2 行频频段切换控制信号246 FH1 行频频段切换控制信号147 S-START 慢启动控制48 GND 地线49 NC 空脚50 通过电阻接地51 通过电阻接地52 通过电阻接地53 通过电阻接地54 通过电阻接地55 DF-SIZE 动态聚焦幅度控制56 HSIZE-MAX 最大行幅控制57 DEGAUSS 消磁控制58 EXIT 键输入（退出键）59 - 键输入（“-”键）60 LEFT 键输入（“左”键）61 RIGHT 键输入（“右”键）62 + 键输入（“+”键）63 PROCEED 键输入（“前进”键）64 RESET 键输入（“复位”键）HD68HC05BD32B1 VSYNC 场同步信号输入2 VCC 5V电源3 USBD USB数据4 USBD USB数据5 RESET 复位6 XIN 晶振7 XOUT 晶振8 GND 地线9 CS4 模式切换（S校正电容切换）控制信号10 CS3 模式切换（S校正电容切换）控制信号11 CS2 模式切换（S校正电容切换）控制信号12 CS1 模式切换（S校正电容切换）控制信号13 CS0 模式切换（S校正电容切换）控制信号14 u-Hf 场同步信号15 u-W/CLAMP 消隐/钳位脉冲16 SOG 绿信号上的同步信号输入17 STBY 待机控制18 DPMOFF 显示器电源管理OFF控制信号19 SUB-BRT 副亮度控制20 u-ABL ABL控制21 CS5 模式切换（S校正电容切换）控制信号22 DEG 消磁控制23 ST-IN 接USB接口电路24 PURITY 色纯控制25 DDC-SDA DDCI2C总线串行数据26 DDC-SCL DDCI2C总线串行时钟27 MUTE 静噪28 SCL I2C总线串行时钟29 SDA I2C总线串行数据30 GND 地线31 TILT 倾斜控制32 VSTC 垂直会聚控制33 HSTC 水平会聚控制34 HSIZE-MAX 最大行幅控制35 H-SIZE 行幅控制36 SOG-OFF SOG关断37 NC 空脚38 NC 空脚39 NC 空脚40 KBDI 键输入41 LED 指示发光二极管控制42 HSYNC 行同步信号输入LGM912-2401 VSYNC 场同步信号输入端2 RESET 复位信号输入端3 NC 空脚4 NC 空脚5 VCC 5V电源6 XTAL 时钟振荡器7 XTAL 时钟振荡器8 GND 地线9 DPMS 挂起/响应控制端（H:工作；L:挂起）10 BUZZ 蜂鸣器电路信号输出端11 XRAY X射线保护信号输入端（H:工作；L:保护）12 DPMF 停机状态控制端（H:工作；L:停机）13 LED-R 电源橙色指示灯控制端14 LED-G 电源绿色指示灯控制端15 KBDI 电源开关操作键控制端16 PCT 视频电路供电控制端17 CS3 S校正电容切换控制端18 CS2 S校正电容切换控制端19 CS1 S校正电容切换控制端20 CS0 S校正电容切换控制端21 CS4 S校正电容切换控制端22 DEGAUSS 消磁控制端23 MUTE 静噪控制端（L:正常；H:静噪）24 ST-IN 无信号检测信号输入端25 SDA I2C总线数据信号输入/输出端（接显示卡）26 SCL I2C总线时钟信号输出端（接显示卡）27 HUNLOCK 行频失锁信号输入端28 ISCL I2C总线时钟信号输出端29 ISDA I2C总线数据信号输入/输出端30 GND 地线31 PURITY 色纯校正控制PWM信号输出端32 ABL ABL控制PWM信号输出端33 SUB-CON 对比度控制PWM信号输出端34 SUB-BRI 亮度控制PWM信号输出端35 TILT 倾斜校正控制PWM信号输出端36 HOUT 行同步信号输出端37 VOUT 场同步信号输出端38 KBD1 模拟操作信号输入端39 KBD2 模拟操作键时钟信号输出端40 NC 空脚41 NC 空脚42 HSYNC 行同步信号输入端MC68HC05B031 ROTA 光栅旋转控制输出2 H-SIZE 行幅控制输出3 MOIRE 摩尔条纹控制输出4 RESET 复位5 VDD 电源6 VSS 地7 XTAL 晶振8 EXTAL 晶振9 POWER 电源开关10 DOC 存储器电源控制11 ENTER 去面板12 WP 写存储器13 CS-OSD 字符控制14 SPENDING 去面板15 IPO16 SCL 串行时钟，接存储器17 SDA 串行数据，接存储器18 A 去面板19 B 去面板20 DEG 消磁控制21 LED 指示灯控制输出22 OFF 电源关闭控制23 SUSPEND 电源挂起控制24 SDA 串行数据25 SCL 串行时钟26 SW1 开关控制127 SW0 开关控制028 CS1 S校正电容切换129 CS2 S校正电容切换230 CS3 S校正电容切换331 CS4 S校正电容切换432 VSYNC 场同步信号输出33 CLAMP 行同步信号输出34 SWBLK 消隐控制35 HCON 行控制36 VCON 场控制37 VOL 音量控制38 PIN-CORN 左右枕校角部失真控制信号输入39 HSIN 行同步信号输入40 VSIN 场同步信号输入MC68HC0880241 VSYNC 场同步信号输入端2 VDD3 滤波端3 DPMS 挂起/响应状态控制端（H:工作；L:挂起）4 DPMF 停机状态控制端（H:工作；L:停机）5 VCC 5V电压供电端6 XTAL 时钟振荡器7 EXTAL 时钟振荡器8 GND 地9 RESET 复位信号输入端（L:复位；H:工作）10 LED-R 电源橙色指示灯控制端11 LED-G 电源绿色指示灯控制端12 EL2 空脚13 KBD1 电源开关操作键控制端14 KBD2 操作键控制端15 IRQ 空脚16 SOG 绿同步信号输入端17 PA7 空脚18 BRI 亮度控制PWM信号输出端19 PA5 空脚20 H-SIZE 行幅控制PWM信号输出端21 G2-ADJ 显像管加速极电压调节PWM信号输出端22 CS1 S校正电容切换控制端123 CS2 S校正电容切换控制端224 CS3 S校正电容切换控制端325 SCL I2C总线时钟信号输出端26 SDA I2C总线数据信号输入/输出端27 CLAMP 钳位信号输出端28 ISDA I2C总线数据信号输入/输出端（接显示卡）29 ISCL I2C总线时钟信号输出端（接显示卡）30 GND 地31 DEG 消磁控制32 ST-IN 无信号检测信号输入端33 ABLCTL 对比度控制PWM信号输出端34 HV.PWM B+电源设定值PWM控制信号输出端35 TILT 倾斜校正控制PWM信号输出端36 HOUT 行同步信号输出端37 VOUT 场同步信号输出端38 ADC 空脚39 MUTE 静噪控制端（L:正常；H:静噪）40 H.LOCK 行频失锁信号输入端41 XRAY X射线保护信号输入端（L:正常；H:保护）42 HSYNC 行同步信号输入端NT68P61A1 RCON 红增益输出2 GCON 绿增益输出3 BRIGHT 亮度控制输出4 RESET 复位5 VCC 电源6 GND 地7 XIN 晶振8 XOUT 晶振9 SDA I2C总线串行数据，接存储器10 SCL I2C总线串行时钟，接存储器11 NC 空脚12 CON 12V电压控制输出13 KEY1 按键114 KEY2 按键215 NC 空脚16 接存储器1脚17 NC 空脚18 NC 空脚19 DEG 消磁控制输出（H:消磁；L:正常）20 接存储器7脚21 CS0 S校正电容切换控制端022 CS1 S校正电容切换控制端123 CS2 S校正电容切换控制端224 SDA 显示器接口I2C总线串行数据25 SCL 显示器接口I2C总线串行时钟26 ROTA 旋转控制27 NC 空脚28 NC 空脚29 H-SIZE 行幅控制输出30 TRAPEZOID 梯形失真控制输出31 PINCUSHION 枕形失真控制输出32 VSOUT 场同步信号输出33 HSOUT 行同步信号输出34 H-CENT 行中心控制输出35 V-SIZE 场幅控制输出36 V-CENT 场中心控制输出37 CONTRAST 对比度控制输出38 BCON 蓝增益控制输出39 HIN 行同步信号输出40 VIN 场同步信号输出P83C280AER1 NC 空脚2 NC 空脚3 H-EHT 高压补偿控制（补偿高压变化对行幅的影响）4 Q3 S校正电容切换控制5 Q2 S校正电容切换控制6 Q1 S校正电容切换控制7 NC 空脚8 NC 空脚9 XTAL1 晶振10 XTAL2 晶振11 VDD 电源12 GND 地13 HSYNCIN 行同步信号输入14 HSYNCOUT 行同步信号输出15 CSYNCIN 复合同步信号输入16 VSYNCIN 场同步信号输入17 VSYNCOUT 场同步信号输出18 HUNLOCK 行同步失锁状态信号输入19 BLANKING 消隐信号输出20 NC 空脚21 STBY 待机（指示灯）控制22 OFF 电源（待机）控制23 DEGAUSS 消磁控制24 NC 空脚25 NC 空脚26 RESET 复位27 NC 空脚28 HDCSHIFT 光栅水平中心控制29 ROT 光栅旋转控制30 ABLCON 自动射束电流控制31 VSS 地32 VDD 电源33 ADC0 键输入34 ADC1 自检信号输入35 NC 空脚36 SDA1 显示器接口DDCI2C总线串行数据37 SCL1 显示器接口DDCI2C总线串行时钟38 SDA1 I2C总线串行数据39 SCL1 I2C总线串行时钟40 VIN 场同步信号输入41 接存储器时钟VCLK端脚42 LIN 行线性控制[此贴子已经被作者于2004-3-29 19:34:22编辑过]2楼jsxrs发表于：2004-2-26 12:50:00ST63691 V-SIZE 场幅调整2 V-CENT 场中心调整3 H-SIZE 行幅调整4 PIN 枕形失真调整5 HPOS 行相位调整6 NC 空脚7 CS1 S校正电容控制8 CS2 S校正电容控制9 KEY 键扫描信号10 NC 空脚11 NC 空脚12 NC 空脚13 NC 空脚14 CON 节能控制15 NC 空脚16 KEY 键扫描信号17 KEY 键扫描信号18 KEY 键扫描信号19 KEY 键扫描信号20 KEY 键扫描信号21 GND 地22 CON 节能控制23 CON 节能控制24 NC 空脚25 NC 空脚26 VIN 正极性场同步信号输入27 NC 空脚28 OSCIN 晶振29 OSCOUT 晶振30 RESET 复位31 NC 空脚32 NC 空脚33 HIN 正极性行同步信号输入34 NC 空脚35 NC 空脚36 HSYNC 行同步信号输入37 VSYNC 场同步信号输入38 SDA 串行数据39 SCL 串行时钟40 VDD 5V供电ST637711 H-SIZE 行幅控制2 V-POSI 场中心控制3 H-POSI 行中心控制4 RESET 复位5 VDD 5V电源6 M-DEFECT 显示器检测7 GND 地8 EXTAL 晶振9 XTAL 晶振10 EEPDATA 存储器数据11 EEPCLK 存储器时钟12 PS1 电源控制113 PS2 电源控制214 DEGAUSS 消磁控制15 LED 指示灯控制16 VCC 5V电源17 S-RASTER 自检光栅控制18 S4 S校正电容控制19 S3 S校正电容控制20 S2 S校正电容控制21 S1 S校正电容控制22 WP 存储器读写控制23 OSD-MUTE 屏显静噪24 MIKE-MUTE 话筒静噪25 SDA 串行数据26 SCL 串行时钟27 V-LIN 场线性28 TILT 倾斜控制29 KEY1 键输入130 KEY2 键输入231 ACL 自动对比度控制32 S-DC-OUT 音量控制33 VSYNC1 场同步信号输出34 HSYNC1 行同步信号输出35 PIN-BAL 枕形失真平衡控制36 PARA 平行四边形失真控制37 CLAMP 钳位脉冲38 TRAP 梯形失真控制39 S-PIN 左右枕形失真控制40 V-SIZE 场幅控制41 HSYNC 行同步输入42 VSYNC 场同步输入ST7272N5B11 VDD 电源2 EWPCC 枕校控制3 H.DUTY 行激励脉冲占空比直流控制4 BA1 枕校控制5 PINBAL 枕校不平衡直流控制6 KEYBAL 平行四边形直流控制7 PIN 左右枕校幅度控制端8 KEY 梯形失真校正控制端9 V.CENT 场中心控制10 V.SIZE 场幅控制11 VS.CENT 场S校正幅度直流控制端12 VS.AMP 场S校正幅度直流控制端13 RXD 接收信号，通过外接接口和主机相连，用于测试显示器14 PB6 接高电平15 ABL.DET ABL检测16 HV.DET 高压检测17 LK/ULK 锁定/非锁定18 SW.DATA2 按键输入19 SW.DATA1 按键输入20 V.RTRC 场逆程脉冲输入21 DEG 消磁控制22 CLMP 空23 BAL0 行定时电阻控制24 H.SHIFT 行相位控制25 RESET 复位26 V.SYNCO 场同步信号输出27 V.SYNCI1 场同步信号输入28 VDD 电源29 H.SYNCI1 行同步信号输入30 H.TRIG 行同步信号输出31 GSYNCI 从绿信号中分离出的复合同步信号输入32 OSCOUT 振荡输出33 OSCIN 振荡输入34 ROTA 旋转控制输出35 NC 空36 V.SYNCI2 接主机CPU地37 SAVINGLED 节能指示灯控制38 POWERLED 电源工作指示灯控制39 ON/OFF 关闭控制40 H.STBY 灯丝电压控制41 S4 S校正电容控制442 TXD 发射信号，通过外接接口和主机相连，用于测试显示器43 S3 S校正电容控制344 S0 S校正电容控制045 S1 S校正电容控制146 S2 S校正电容控制247 H.CENT 行中心控制48 TEST 测试端49 HFBACK 行逆程脉冲输入50 H.SYNCI2 用于脱机检测51 SCL 串行时钟，和主机相连52 SDA 串行数据，和主机相连53 DATA 串行数据，和数模转换电路SNY425相连54 CLK 串行时钟，和数模转换电路SNY425相连55 VSS 地56 VSS 地WT6014CGC1 PARAL 平行四边形校正2 BRI 亮度控制3 CON 对比度控制4 RESET 复位5 VDD 5V电源6 GND 地7 OSCO 晶振8 OSCI 晶振9 SCORRECT2 S校正电容切换控制10 OFF 停机信号输出11 SUSPEND 待机控制信号输出12 MUTE 保护信号输出13 PB1 数据输入1，接存储器93C56的3脚14 PB0 数据输入0，接存储器93C56的2脚15 IRQ16 PCI S校正电容切换控制17 K1 键控信号输入18 K2 键控信号输入19 K3 键控信号输入20 K4 键控信号输入21 LED1 键控显示信号输出122 LED2 键控显示信号输出223 PB0 接存储器93C56的1脚24 SDA I2C总线串行数据25 SCL I2C总线串行时钟26 H-PHA 行相位调整27 ROTATE 旋转控制28 NC 空脚29 R-GAIN 红色增益控制30 G-GAIN 绿色增益控制31 B-GAIN 蓝色增益控制32 SCORRECT3 S校正电容切换控制33 S S校正电容切换控制34 H-SIZE 行幅控制35 TAPE 梯形校正输入36 V-SIZE 场幅控制37 VCENT 场中心控制38 E.W 枕形校正信号输出39 HSYNC 行同步信号输入40 VSYNC 场同步信号输入WT60P11 MUTE 静噪2 BRIGHT 亮度控制3 NC 空脚4 RESET 复位5 VCC 电源6 GND 地7 OSCIN 晶振8 OSCOUT 晶振9 SDA I2C总线串行数据10 SCL I2C总线串行时钟11 EABLE 存储器写控制12 LED 指示灯控制13 NC 空脚14 NC 空脚15 KEY 键输入16 KEY 键输入17 HSYNC 行同步信号检测18 NC 空脚19 NC 空脚20 SUSP 电源挂起控制21 OFF 电源ON/OFF控制22 KEY 键输入23 NC 空脚24 SDA1 显示器接口I2C总线串行数据25 SCL1 显示器接口I2C总线串行时钟26 ROTA 旋转控制27 CS1 S校正电容切换控制28 CS2 S校正电容切换控制29 CS0 S校正电容切换控制30 ABL 自动射束电流限制31 DEG 消磁控制32 VSOUT 场同步信号输出33 HSOUT 行同步信号输出34 HIS 行幅控制35 CONGTRAST 对比度控制36 BCON 白平衡蓝色控制37 GCON 白平衡绿色控制38 RCON 白平衡红色控制39 HIN 行同步信号输入40 VIN 场同步信号输入。

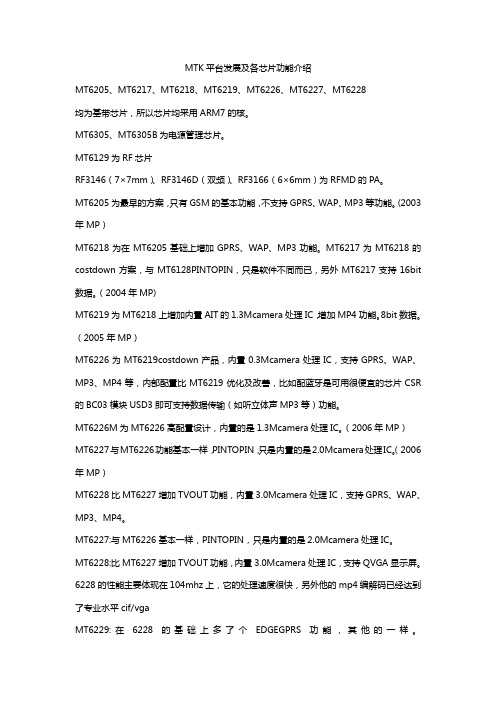

MTK平台发展及各芯片功能介绍MT6205、MT6217、MT6218、MT6219、MT6226、MT6227、MT6228均为基带芯片，所以芯片均采用ARM7的核。
MT6305、MT6305B为电源管理芯片。
MT6129为RF芯片RF3146（7×7mm）、RF3146D（双频）、RF3166（6×6mm）为RFMD的PA。
MT6205为最早的方案，只有GSM的基本功能，不支持GPRS、WAP、MP3等功能。
(2003年MP）MT6218为在MT6205基础上增加GPRS、WAP、MP3功能。
MT6217为MT6218的costdown方案，与MT6128PINTOPIN，只是软件不同而已，另外MT6217支持16bit 数据。
（2004年MP)MT6219为MT6218上增加内置AIT的1.3Mcamera处理IC，增加MP4功能。
8bit数据。
（2005年MP）MT6226为MT6219costdown产品，内置0.3Mcamera处理IC，支持GPRS、WAP、MP3、MP4等，内部配置比MT6219优化及改善，比如配蓝牙是可用很便宜的芯片CSR 的BC03模块USD3即可支持数据传输（如听立体声MP3等）功能。
MT6226M为MT6226高配置设计，内置的是1.3Mcamera处理IC。
（2006年MP）MT6227与MT6226功能基本一样，PINTOPIN，只是内置的是2.0Mcamera处理IC。
（2006年MP）MT6228比MT6227增加TVOUT功能，内置3.0Mcamera处理IC，支持GPRS、WAP、MP3、MP4。
MT6227:与MT6226基本一样，PINTOPIN，只是内置的是2.0Mcamera处理IC。
MT6228:比MT6227增加TVOUT功能，内置3.0Mcamera处理IC，支持QVGA显示屏。
6228的性能主要体现在104mhz上，它的处理速度很快，另外他的mp4编解码已经达到了专业水平cif/vgaMT6229:在6228的基础上多了个EDGEGPRS功能，其他的一样。
MTK芯片组介绍MTK故障终结目前联发科技已开发出MT6205、MT6217、MT6218、MT6219、MT6226、MT6227、MT6228等系列平台,其中MT6205、MT6217、MT6218、MT6219、MT6226、MT6227、MT6228均为基带芯片，所有芯片均采用ARM7的核。
MT6305、MT6305B为电源管理芯片。
MT6129为RF芯片RF3146（7×7mm）、RF3146D（双频）、RF3166（6×6mm）为RFMD的PA。
MT6205为最早的方案，只有GSM的基本功能，不支持GPRS、WAP、MP3等功能。
(2003年MP)MT6218为在MT6205基础上增加GPRS、WAP、MP3功能。
MT6217为MT6218的cost down方案，与MT6128 PIN TO PIN，只是软件不同而已，另外MT6217支持16bit数据。
（2004年MP）MT6219为MT6218上增加内置AIT的1.3M camera处理IC，增加MP4功能。
8bit数据。
（2005年MP）MT6226为MT6219 cost 升级产品，内置0.3M 摄相处理IC，支持GPRS、WAP、MP3、MP4等，内部配置比MT6219优化及改善，比如配蓝牙是可用很便宜的芯片CSR的BC03模块USD3即可支持数据传输（如听立体声MP3等）功能。
MT6226M为MT6226高配置设计，内置的是1.3M摄像处理IC。
（2006年MP）MT6227与MT6226功能基本一样，PIN TO PIN，只是内置的是2.0M 摄像处理IC。
（2006年MP）MT6228比MT6227增加TV OUT功能，内置3.0M 摄像处理IC，支持支持GPRS、WAP、MP3、MP4。
（2006年MP）从MT6226后软件均可支持网络摄像头功能，也就是说你的机子可以用于QQ视频。
MTK芯片工作简解现在最长见的MTK手机芯片组合多是MT6128BT CPU （MT6219CPU）、MT6035电源IC和MT6129射频IC组合，以下是对MT芯片的简单讲解。
芯片引脚功能芯片引脚功能是指芯片上的引脚所具备的功能和作用。
在芯片设计中，引脚是用来与外界进行联系和交互的接口，它们可以实现数据输入和输出、控制信号传输以及供电等功能。
首先，芯片引脚中的供电引脚是非常重要的，它们提供芯片所需的电力。
在一个芯片中一般会包含多个供电引脚，以保证电力的稳定和可靠性。
供电引脚的设计需要考虑到芯片所需的电压和电流，以及在不同工作状态下的功耗和热量等。
供电引脚通常具备输入和输出的功能，可以将电力输入到芯片中，同时也能将电力传输到外部设备或其他芯片中。
其次，芯片引脚中的数据引脚用来进行数据的输入和输出。
数据引脚可以是单向的，也可以是双向的，单向的数据引脚一般用于数据的输入或输出，而双向的数据引脚可以实现数据的双向传输。
数据引脚的数目和功能根据芯片的设计需求而定，不同的芯片可能有不同数量和不同功能的数据引脚。
在芯片设计中，数据引脚的布线和电气特性需要考虑到数据传输的稳定性和可靠性。
此外，芯片引脚中的控制引脚用来传输和接收控制信号，控制芯片的工作状态和操作。
控制引脚的功能可以包括时钟信号、重置信号、使能信号等。
时钟信号用来同步芯片的内部操作，以保证数据在正确的时间和顺序下进行传输和处理。
重置信号用于初始化芯片的状态和寄存器，将芯片恢复到预定的初始状态。
使能信号用于控制芯片的工作使能或禁止，以降低功耗或延长芯片的寿命。
最后，芯片引脚中还包括一些辅助功能的引脚，如地线引脚和测试引脚等。
地线引脚用于连接芯片和地面，提供电路的公共返回路径，保证电路的工作稳定性和可靠性。
测试引脚用于测试芯片的工作状态和性能，通常被用于芯片的生产调试和故障诊断。
综上所述，芯片引脚的功能多种多样，不同的引脚承担着不同的作用和任务。
供电引脚提供电力，数据引脚进行数据输入和输出，控制引脚传输和接收控制信号，辅助功能引脚提供地线和测试功能。
芯片引脚的设计需要考虑到芯片的工作要求，以保证芯片的正常运行和性能表现。
在芯片设计和应用中，合理使用和配置引脚是一个至关重要的环节。
核心功能模块内部结构框图射频收发（MT6129）MT6129是一块高度集成的56个引脚QFN封装的射频处理芯片，支持AMPS，GSM，DCS，PCS 四频；内部包括四个低杂讯放大器，两个射频正交混频器，一个信道滤波器，一个可编程增益调节放大器，一个接收机IQ解调器，一个带锁相环的高精度的发射机IQ调制器，外接26MHz基准晶振，集成片上调节器和可编程合成器及VCO。
接收器电路MT6129接收部分包括4个频带的低杂讯放大器，射频正交混频器，片上信道滤波器，增益可编程放大器，二级正交混频器和低通滤波器。
使用镜像抑制混频器和滤波器抑制减弱中频干扰，射频采用精确的正交信号，混频器输入输出有效匹配，各频段镜像抑制度均可以达到35dB以上，超低中频设计有效改善阻塞，邻频等干扰，同时减低了对直流偏置校准的要求。
四路低杂讯放大器(LNA)与200欧姆 SAW滤波器之间采用LC网络已达到匹配，LNA具有35dB的可调动态范围。
中频增益可编程放大器具备78dB动态范围保证恰当的信号强度用于解调。
发射器电路MT6129发射部分包括一个反馈缓存放大器，一个向下转换混频器，一个正交调制器，一个模拟鉴相器和一个数字相位鉴频器。
利用除法器和滤波器从混频器和正交调制器获取期望的中频频率，当给定发射信道时，发射器将从两个不同的发射参考分频数中选择一个进行分频，通过锁相环对发射频率进行锁定后，进入功放放大输出。
频率合成器MT6129射频频率合成器采用集成的射频压控震荡器产生接收和发射的本地震荡信号频率，锁相环电路将压控震荡器射频输出通过分频保持和精确的26MHZ基准频率一致，为了减少频率合成器内部杂散信号的产生，增加了预分频电路，分频数在64-127之间可编程，同时为了减少捕捉时间，以应对如GPRS等多时隙数据服务的要求，频率合成器内置了快速捕捉系统。
基带处理（MT6226）MT6226以双核处理结构为基础，内部同时集成有ARM7EJ-S和数字信号处理两个核心模块。
MTK平台电源管理IC MT6305简介一、概述MT6305电源管理IC是MTK自已独立开发生产的芯片，配合MT62XX系列套片芯片使用。
具有以下特点：1）Baseband所有电源管理2）2．8V~5。
5V电池电压输入3）充电输入电压可达15V4）7路LDO（Low Dropout Regulator）电压输出5）支持锂、镍氢电池充电(BATUSE/L For Li-ion)6）SIM卡界面7）三路低电平控制开关输出，分别控制LED、ALERTER、VIBRATOR8）热过载保护9）低压保护（〈3。
4V〉10）过压保护（）4。
2V）11）POWER ON 复位和启动计时器12）高工作效率和低的待机电流（待机107UA，工作187UA）。
48PIN QFN封装。
三、原理框图1、LDO输出：-Va/Vtcxo 输出2。
8V，可通过V ASEL和SCLKEN关掉进入睡眠模式。
-VM 输出1.8/2.8V(VSEL)-VCORE (1.8V)-VIO (2.8V)-VSIM(3V/1.8V SIMSEL)-VRTC(1.5V 1mA)-VREF 精度可达1.5%2、VIBRATOR/ALERTER/LEDV IBRATOR 驱动电流250MA注意点：1）限流电阻选用2）低电平控制ALERTER 驱动电流300MALED驱动电流150MAIF估算=(VBAT-VF)/R1、LED电路设计注意点：1）限流电阻宜采取单个串联后再并联方式，尽量不采用LED并联后再串联限流电阻。
2）背光LED需选用同一级别（IV，VF）。
3）驱动电压满足>VF,特别是蓝光/白光LED。
3、RESET控制-复位延时：T=2Ms/nf *Cresetcap-RESET与ADI平台区别: ADI平台正常开机情况下需满足:VCORE>1.6V;VMEM>2.6V;VEXT>2.6V;VEXT>VRTC才能保证RESET输出高电平.MTK无此特别要求.4、SIM卡界面-1。
MTK平台发展及各芯片功能介绍MT6205、MT6217、MT6218、MT6219、MT6226、MT6227、MT6228均为基带芯片，因此芯片均采纳ARM7的核。
MT6305、MT6305B为电源治理芯片。
MT6129为RF芯片RF3146（7×7mm）、RF3146D（双频）、RF3166（6×6mm）为RFMD的PA。
MT6205为最早的方案，只有GSM的差不多功能，不支持GPRS、W AP、MP3等功能。
(2003年MP）MT6218为在MT6205基础上增加GPRS、W AP、MP3功能。
MT6217为MT6218的cost down 方案，与MT6128 PIN TO PIN，只是软件不同而已，另外MT6217支持16bit数据。
（2004年MP)MT6219为MT6218上增加内置AIT的1.3M camera处理IC，增加MP4功能。
8bit数据。
（2005年MP）MT6226为MT6219 cost down产品，内置0.3M camera处理IC，支持GPRS、W AP、MP3、MP4等，内部配置比MT6219优化及改善，比如配蓝牙是可用专门廉价的芯片CSR的BC03模块USD3即可支持数据传输（如听立体声MP3等）功能。
MT6226M为MT6226高配置设计，内置的是1.3M camera处理IC。
（2006年MP）MT6227与MT6226功能差不多一样，PIN TO PIN，只是内置的是2.0M camera处理IC。
（2006年MP）MT6228比MT6227增加TV OUT功能，内置3.0M camera处理IC，支持GPRS、WAP、MP3、MP4。
MT6227: 与MT6226差不多一样，PIN TO PIN，只是内置的是2.0M camera处理IC。
MT6228: 比MT6227增加TV OUT功能，内置3.0M camera处理IC，支持QVGA显示屏。
一、介绍MTK GPIO内部上拉电阻的概念和作用MTK（联发科技）是一家全球领先的半导体公司，其产品应用广泛，包括手机、物联网设备、汽车电子等。
GPIO（General Purpose Input/Output）即通用输入输出引脚，是数字电路中常见的一种接口，用于连接和控制外部设备。
在MTK的芯片中，GPIO引脚通常会内置上拉电阻，用于提供稳定的输入信号。
二、上拉电阻的作用上拉电阻是一种电阻器，用于保证GPIO引脚在不接入外部设备的情况下仍能保持稳定的电平。
在某些特定应用中，当外部设备未连接时，GPIO引脚可能处于悬空状态，可能会引起不确定的逻辑电平。
内部上拉电阻的作用就是在此时为GPIO引脚提供一个默认的上拉电阻，保证其处于高电平状态。
三、MTK芯片中的内部上拉电阻特点1. 强大的适应性：MTK芯片内部的上拉电阻具有较强的适应性，能够应对不同种类外部设备的连接状态，确保输入信号的稳定性。
2. 内置控制：内部上拉电阻可以被软件控制，根据需要进行开启或关闭，提高了芯片的灵活性和兼容性。
3. 优化功耗：MTK芯片内部上拉电阻设计经过优化，能够在保证信号质量的前提下最大程度地减小功耗。
四、内部上拉电阻的使用方法在使用MTK芯片中的GPIO引脚时，若需要使用内部上拉电阻，可以通过软件控制来实现。
通常情况下，需要在芯片初始化阶段将对应的GPIO引脚配置为输入模式，并开启内部上拉电阻。
具体的操作方法可以参考MTK芯片的技术资料和开发手册。
五、内部上拉电阻的应用场景1. 外部设备连接状态不确定的场合：在一些外部设备连接状态不确定的场合，使用内部上拉电阻可以保证输入信号的稳定性，如一些低功耗设备的传感器数据采集等场景。
2. 降低外部元件数量：在一些对外部连接元件要求较高的设计中，内部上拉电阻可以减少外部电路元件的使用，简化系统设计，降低成本。
六、结语MTK芯片内部上拉电阻的使用能够为系统设计和开发提供便利，保证了输入信号的稳定和可靠性。
