无刷直流电机无位置传感器转子位置辨识策略摘要：无刷直流电机（BLDCM）是一种用电子换相代替机械换相的新型电机，通常采用永磁体转子，因具有功率密度高、结构简单、调速性能好等优点而得到了广泛应用。
关键词：无刷直流电机；转子位置辨识策略无刷直流电动机具有结构本身相对简单、控制系统设计方便、运行稳定、维护成本低、功率密度高、调速性好等优点，已经在伺服控制、精密电子、办公自动化、医疗器械、家用电器、电动车辆、航天航空、工业工控等行业内得到了广泛的应用。
传统的无刷直流电动机需要安装位置传感器，从而得到转子位置信号对三相绕组进行换相控制。
然而位置传感器的安装不但增加了系统自身的尺寸，使内部结构变得复杂，同时增加了成本，特别在高温、高湿等恶劣的工作环境下，传感器信号线容易受外界信号干扰，系统可靠性降低。
一、慨况无刷直流电机因其高效率、长寿命、低噪声及其良好的机械特性等优点，在航空、军事、汽车和办公自动化等行业得到了广泛地应用。
传统无刷直流电机控制系统的正常运行，需要位置传感器来确定转子相对位置。
但位置传感器增大了电机的体积和成本，维修困难，且传感器的连线较多，容易受外界信号干扰。
因此，无刷直流电机无位置传感器控制成为当前研究热点之一。
由于无刷直流电机的反电动势一般难于直接检测，因此通常采用间接方法得到反电动势过零点。
使用端电压法得到反电动势过零点，这种方法虽然结构简单，但是需要重构电机中点，滤波电路的使用也会导致检测到的反电动势过零点信号产生相移，需要额外的硬件或者软件对其进行补偿。
采用三次谐波检测反电动势的过零点，通过虚构电阻网路中点，得到三次谐波过零点与相反电动势过零点的关系。
但实际上由于电阻网路的加入，三次谐波的波形失真。
同时，对于实际的无刷直流电机，由于电机设计，漏磁的存在，反电动势波形平顶宽度往往小于120°。
二、无刷直流电动机电路拓扑及数学模型三相全桥式无刷直流电动机主电路拓扑结构框。
其三相绕组为Y型接法，假设三相绕组的反电动势波形为梯形波，三相绕组的电流波形为方波。
基于脉冲注入法实现的无刷直流电机转子位置检测摘要：本文提出了一种采用脉冲注入来检测无刷直流电机在静止状态时转子位置的方法。
基于方法依次向定子绕组注入一系列的脉冲，通过脉冲电流的变化对转子位置进行估算。
实验结果表明：该方法不但具有较高的位置检测准确性，同时对电机的参数依赖性低，可以省去电机内部的检测元件，又可以应用到其它电机。
关键词：无刷直流电机转子位置脉冲注入识别AbstractThis paper presents a method to detect the rotor position of Permanent Magnet motors at standstill by using a suitable sequence of voltage pulses. Based on this method， a suitable sequence of voltage pulses is applied to the stator windings. We can estimate the magnets position by the current variation of the pulses. The obtained results show that this method is not only efficient but also need bit of motor parameters，it can omit motor internal examination parts and may be used on other type of motors.Key words: BLDCM Rotor position Pulses injection Recognition引言近年来，由于无位置传感器无刷直流电机(BLDCM)具有调速特性好、无换向火花、无无线电干扰、效率高、寿命长、运行可靠、维护简便等优点，其应用越来越广泛。

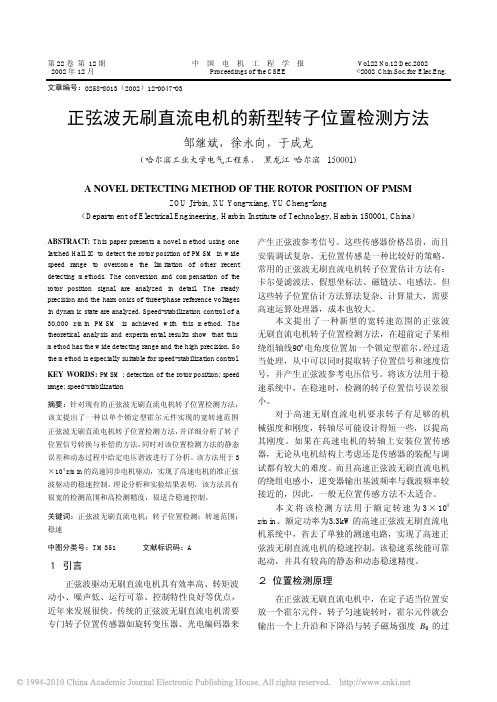

bldc正弦波控制
BLDC (Brushless DC) 正弦波控制是一种用于驱动无刷直流电机的控制方法。
正弦波控制通过产生一个类似正弦波的电流来控制电机的转速和位置。
BLDC电机由三个相互差120度的线圈组成，这些线圈也被称为相。
每个相都需要正弦波形式的电流来驱动。
为了产生这些正弦波形的电流，需要使用一种称为电调器的电子设备。
BLDC正弦波控制的流程如下：
1. 传感器检测：使用位置传感器（通常是霍尔效应传感器）来检测转子的位置。
2. 位置检测：根据传感器的反馈信息确定转子的位置。
3. 电调器信号生成：根据转子的位置信息，控制电调器生成相应的正弦波形电流。
4. 电流控制：将正弦波形电流送入每个线圈以控制电机。
5. 转速和位置控制：通过改变正弦波形电流的振幅和频率，以控制电机的转速和位置。
BLDC正弦波控制的优点是可以提供平稳的转速和位置控制，减少功耗和噪声，并且增加电机的效率。
与传统的方波控制相比，BLDC正弦波控制可以减少谐波产生，提供更好的运动平滑性和精准性。

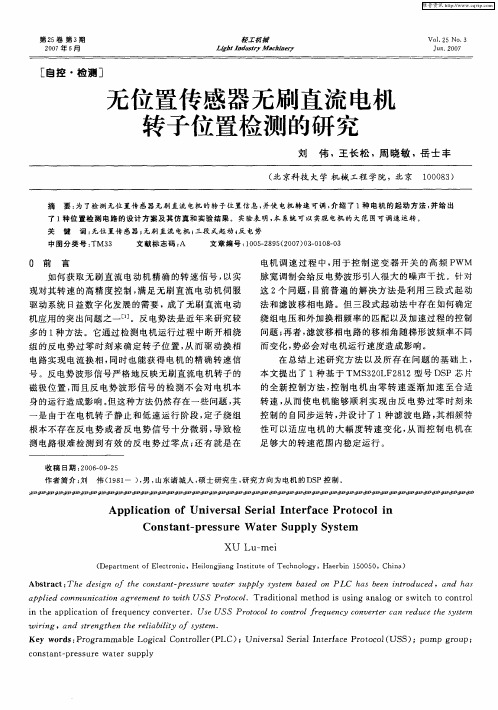

无位置传感器无刷直流电机转子位置检测传统的获取无刷直流电机转子位置信息的方法是采用电子式、机电式、光电式等位置传感器直接测量，如霍尔效应器件(HED)，光学编码器，旋转变压器等位置传感器。
然而，这些位置传感器有的分辨率低或运行特性不好，有的对环境条件敏感，如震动、潮湿和温度变化等都会使性能下降，使得整个传动系统的可靠性难以得到保证。
传感器还大大增加了电气连接线数目，给抗干扰设计带来一定困难。
略去无刷电动机的位置传感器而用其他方法检测转子的位置，是一项具有实际意义的工作，能进一步扩大无刷直流电动机的应用领域和生产规模。
无位置传感器无刷直流电机，顾名思义，就是省去了无刷直流电机中的转子位置传感器。
虽然，无位置传感器无刷直流电机不需要直接安装转子位置传感器，但在电机运转过程中，控制电机换相的转子位置信号还是需要的，因此，无位置传感器无刷直流电机控制技术的关键是架构一转子位置信号检测电路，通过软硬件间接获得可靠的转子位置信号。
就无刷直流电动机而言，目前国内外对无位置传感器无刷直流电动机做了不少的研究，提出了不少转子位置检测方法，按其原理分为以下几种：（1）利用反电势检测转子位置；（2）利用绕组电感检测转子位置；（3）利用瞬时电压的方程检测转子位置；（4）利用绕组端电压检测转子位置；（5）利用相电流检测转子位置；下面对几种典型无位置检测的方法进行比较1.1利用电机反电势信号控制电机的换向有三种检测电机反电势的方法：零交叉法、锁相环法和反电势积分法：a)零交叉法：当检测到未导通项绕组的反电势过零时，触发定时器，在定时时间结束时，逆变器实现下一个相序的换向。
该方法简单，价格便宜。
缺点是静止或低速时反电势信号为零或很小，难以准确检测绕组的反电势，因而无法得到有效的转子位置信号，系统低速性能比较差；另外，为消除干扰信号，需要对反电势信号进行深度滤波，这样造成与电机转速有关的信号相移，为了保证正确的换相需要对此相移进行补偿。
