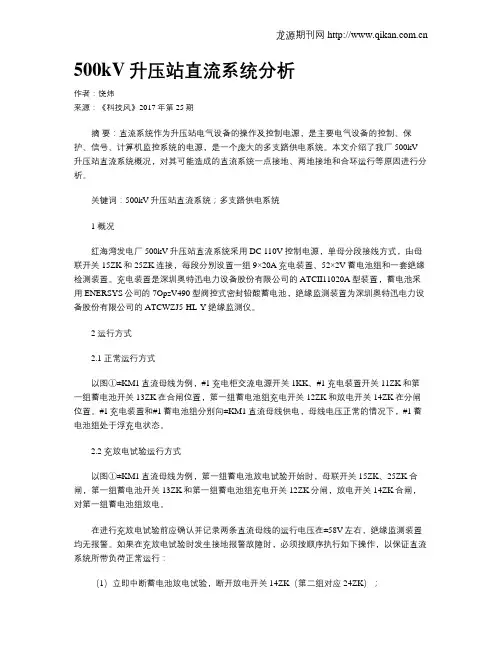

500kV升压站直流系统分析作者：饶炜来源：《科技风》2017年第25期摘要：直流系统作为升压站电气设备的操作及控制电源，是主要电气设备的控制、保护、信号、计算机监控系统的电源，是一个庞大的多支路供电系统。
本文介绍了我厂500kV 升压站直流系统概况，对其可能造成的直流系统一点接地、两地接地和合环运行等原因进行分析。
关键词：500kV升压站直流系统；多支路供电系统1 概况红海湾发电厂500kV升压站直流系统采用DC 110V控制电源，单母分段接线方式，由母联开关15ZK和25ZK连接，每段分别设置一组9×20A充电装置、52×2V蓄电池组和一套绝缘检测装置。
充电装置是深圳奥特迅电力设备股份有限公司的ATCII11020A型装置，蓄电池采用ENERSYS公司的7OpzV490型阀控式密封铅酸蓄电池，绝缘监测装置为深圳奥特迅电力设备股份有限公司的ATCWZJ5-HL-Y绝缘监测仪。
2 运行方式2.1 正常运行方式以图①±KM1直流母线为例，#1充电柜交流电源开关1KK、#1充电装置开关11ZK和第一组蓄电池开关13ZK在合闸位置，第一组蓄电池组充电开关12ZK和放电开关14ZK在分闸位置。
#1充电装置和#1蓄电池组分别向±KM1直流母线供电，母线电压正常的情况下，#1蓄电池组处于浮充电状态。
2.2 充放电试验运行方式以图①±KM1直流母线为例，第一组蓄电池放电试验开始时，母联开关15ZK、25ZK合闸，第一组蓄电池开关13ZK和第一组蓄电池组充电开关12ZK分闸，放电开关14ZK合闸，对第一组蓄电池组放电。
在进行充放电试验前应确认并记录两条直流母线的运行电压在±58V左右，绝缘监测装置均无报警。
如果在充放电试验时发生接地报警故障时，必须按顺序执行如下操作，以保证直流系统所带负荷正常运行：（1）立即中断蓄电池放电试验，断开放电开关14ZK（第二组对应24ZK）；（2）恢复试验蓄电池与相应母线连接，即恢复第一组蓄电池开关13ZK（第二组对应23ZK）在合闸位置，第一组蓄电池组充电开关12ZK（第二组对应22ZK）在分闸位置；（3）断开母联开关15ZK、25ZK；（4）确认发生异常的位置，尽快处理缺陷。
升压站工作的原理
升压站是电力系统中的重要设备，用于将输电线路上的电压提升到需要的水平，以满足远距离输电和大功率传输的要求。
其工作原理主要包括电压变换、能量转换和控制保护等方面。
升压站的工作原理涉及电压的变换。
在电力系统中，电压的变换是必不可少的，因为不同地区的用电设备对电压的要求可能不同。
升压站通过变压器实现电压的变换，将输电线路上的低压电能转化为高压电能。
这样可以减少输电线路上的电流流过，降低线路损耗，提高能源利用效率。
升压站还涉及能量的转换。
输电线路上的电能是通过电流的形式传输的，而升压站则将电能转化为电压的形式。
在电压升高的同时，电流会相应减小，从而降低线路上的传输损耗。
而在电压变换的过程中，升压站需要消耗一定的能量来提供电压升高所需的功率，这些能量主要来自输电线路上的电能。
升压站还包括控制保护系统，用于确保升压站的安全运行。
控制保护系统可以监测电压、电流和温度等参数，并根据设定的阈值进行控制和保护。
例如，当电压超过设定值时，控制保护系统可以自动切断电源，以防止电压过高引发设备损坏或事故发生。
同时，控制保护系统还可以监测设备的运行状态，及时发现并处理异常情况，确保升压站的稳定运行。
升压站的工作原理主要包括电压变换、能量转换和控制保护等方面。
通过变压器实现电压的变换，将输电线路上的低压电能转化为高压电能，以满足远距离输电和大功率传输的要求。
同时，升压站还消耗一定的能量来提供电压升高所需的功率，并通过控制保护系统监测和保护设备的安全运行。
这些工作原理的协同作用，使得升压站能够稳定可靠地工作，为电力系统的运行提供保障。
