模块型号接线方式说明再进行描述之前，我们首先介绍通道，一个通道即为一个点，可为AI，AO，DI，DO。
1、6ES7 131-4BD01-0AA0 4通道数字量输入4个通道分别为1，5，2，6。
额定输入电压24 VDC 适用于开关以及接近开关。
如图：图上1、5、2、6，分别代表一个数字量输入点。
图中的断开处可以是一个开关,一个按钮，当开关处于闭合状态时,我们将万用表的一只表笔处于1（5，2，6）端子处，另一只表笔接地或接0V可测得24V电压。
可用终端模块TM-E15S24-01（6ES7193-4CB20-0AA0）。
终端模块即我们所说的插槽，螺钉型的接线端。
也可用TM-E15S26-A1（6ES7193-4CA40-0AA0），该类型的终端模块带有A7，A3，A4，A8接线端。
2、6ES7 132-4BD02-0AA0 4通道数字量输出(24V/0.5A)4个通道分别为(1,3)(5,7)(2,4)(6,8)。
带四个输出的数字电子模块，每个输出的输出电流为0.5 A，额定负载电压24 VDC，适用于电磁阀、直流接触器和指示灯。
如图：该类型模块的5（1，2，6）输出一个高电平（24V）进设备，然后回到该类型模块的低电平7（3，4，8）。
当有信号输出时我们可在5（1，2，6）和7（3，4，8）处测得24V 电压。
3、6ES7 132-4BD32-0AA0个通道分别为(1,3)(5,7)(2,4)(6,8)。
如图：4通道数字量输出(24V/2A)该类型模块与2相同，只是为输出24V，2A。
接线方式同2。
4、6ES7 134-4GB11-0AB0 2通道模拟量输入(4线制)两个通道分别为（1，2）（5，6）。
如图：4线制即设备的单独供电需要一对线信号的输入需要一对线。
设备的正（4-20ma+）接模块的1（5），设备的负（4-20ma-）接模块的2（6）。
当我们取下1（5）处的线时，并接到万用表的红表笔上，把表的黑表笔接到1（5）上，我们可测到正的4-20ma，如果不为正的毫安值，必须进行调换。

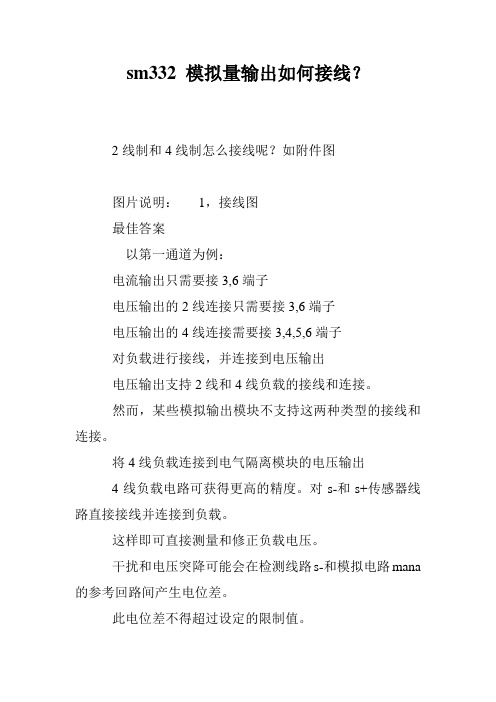

sm332 模拟量输出如何接线？
2线制和4线制怎么接线呢？如附件图
图片说明：1，接线图
最佳答案
以第一通道为例：
电流输出只需要接3,6端子
电压输出的2线连接只需要接3,6端子
电压输出的4线连接需要接3,4,5,6端子
对负载进行接线，并连接到电压输出
电压输出支持2线和4线负载的接线和连接。
然而，某些模拟输出模块不支持这两种类型的接线和连接。
将4线负载连接到电气隔离模块的电压输出
4线负载电路可获得更高的精度。
对s-和s+传感器线路直接接线并连接到负载。
这样即可直接测量和修正负载电压。
干扰和电压突降可能会在检测线路s-和模拟电路mana 的参考回路间产生电位差。
此电位差不得超过设定的限制值。
任何超过限制值的电位差都会对模拟信号的精度产生不利影响。
将2线负载接线到非隔离模块的电压输出
将负载连接到qv端子和测量电路mana的参考点。
在前连接器中，将端子s+互连到
qv，将端子s互连到mana。
2线电路不提供线路阻抗的补偿。
具体接线请参考资料p372,p373
参考资料：/download/upload/as/manual/88 59629.pdf
参考资料：/service/answer/solution.aspx?q_i d=100239&cid=1029。
SM431两线制传感器接线法
SM431模拟量输入模板型号：6ES7431-1KF20-0AB0，接两线制压力传感器，我的接法是：模块4（L+）：24V，48(M)：0V，将传感器的两根线接模块的6和7，这样接对吗？
另一种接法是模块4（L+）：24V，48(M)：0V，传感器的供电接24V，传感器的另一端接模块的6，0V接模块的7，这样接对吗？
能说的详细点吗?
问题补充：
有4个两线制传感器和4个四线制传感器能同时接到上述模块上吗？
最佳答案
可以同时接入个两线制传感器和4个四线制传感器。
详细的接线图和这个模块的参数见附图！
/download/Upload/AS/manual/1 012.pdf
第83页，可以仔细看看.
参考资料：
/download/Upload/AS/manual/1 012.pdf
图片说明：1，模块接线图2，模块参数
标签。
8通道电流输入模块基本功能•支持二线制或四线制仪表1•最大量程0～11mA/0～22mA•适用量程0～10mA/0(4)～20mA•软件滤波，组态设置•Profibus-DP从站协议•冗余双通讯收发器•支持热插拔概述SM481模块为8通道电流输入(0～11mA/0～22mA)模块。
模块采用机笼安装方式，通过预制电缆与配套端子模块搭配使用，实现现场8路0～10mA/0(4)～20mA电流信号的采集与处理。
SM481模块支持二线制及四线制仪表，其信号量程可以通过软件组态设置，模块提供0～10mA/0(4)～20mA两个电流信号量程以供选择。
SM481模块采用模块化设计，整体为欧式插件结构，机笼安装、卡销固定，支持热插拔。
模块与机笼槽位依据配套防混销识别定位，有效防止错位对硬件造成损伤。
SM481模块外观结构如图1所示。
1为避免通道之间的干扰影响测量精度，严格禁止将二线制信号和四线制信号混接到同一个SM481模块中！原理简述SM481模块通过配套的端子模块从现场引入8路电流信号，输入信号经过I/V变换、滤波等信号调理电路之后，进入A/D转换电路并将模拟信号转换成数字信号送入微控制器进行数据预处理，然后通过Profibus-DP总线将处理后的数据上传至主控制器，原理框图如图2所示。
SM432模块的采用24V/5.1V双路供电方式，通讯电路部分由系统输入的5V电源供电；微控制器及通道采集电路部分的供电由系统输入的24V电源经隔离DC/DC转换之后提供。
使用说明状态指示灯模块上电后，其面板上的状态指示灯（RUN灯和COM灯）显示当前的工作和通讯状态。
具体组合状态及含义如表1所示。
表1 状态指示灯组合及含义RUN（绿）COM（黄）状态含义亮亮模块工作正常。
闪灭上电后，等待初始化或未得到正确地初始化数据；通讯未建立，或通讯线路故障。
灭灭模块未上电或模块故障。

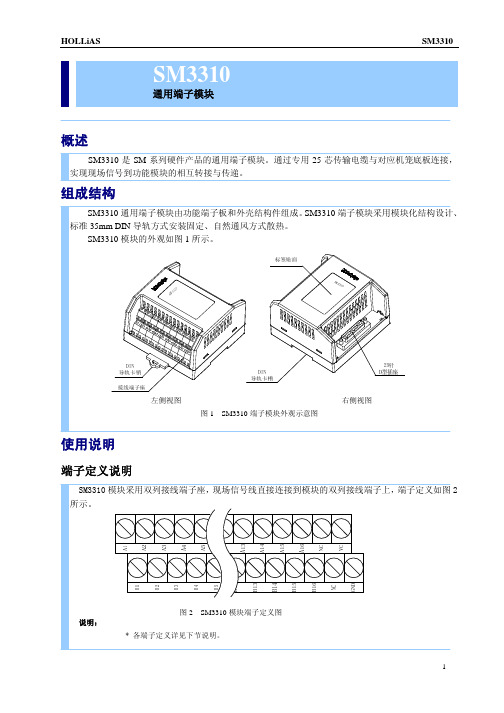

其它组合未定义端子模块接线说明SM481模块与机笼底板之间依靠64针欧式连接器连接，并通过DB25预制电缆与配套的端子模块连接构成完整的I/O单元。

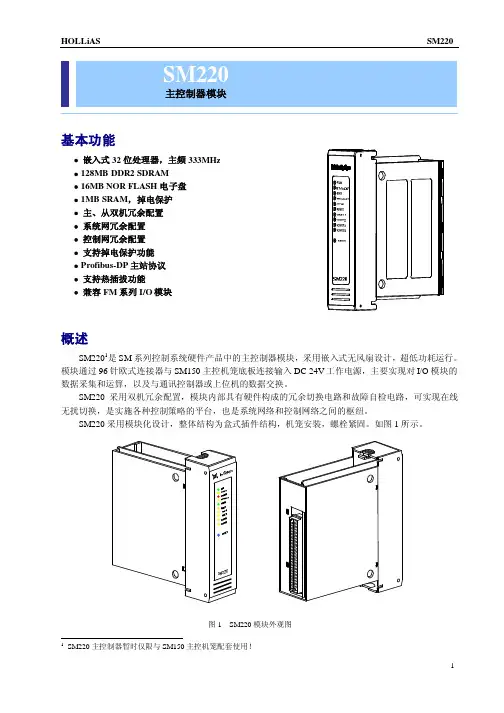

主控制器模块基本功能Array∙嵌入式32位处理器，主频333MHz∙128MB DDR2SDRAM∙16MB NOR FLASH电子盘∙1MB SRAM，掉电保护∙主、从双机冗余配置∙系统网冗余配置∙控制网冗余配置∙支持掉电保护功能∙Profibus-DP主站协议∙支持热插拔功能∙兼容FM系列I/O模块概述SM2201是SM系列控制系统硬件产品中的主控制器模块，采用嵌入式无风扇设计，超低功耗运行。
模块通过96针欧式连接器与SM150主控机笼底板连接输入DC24V工作电源，主要实现对I/O模块的数据采集和运算，以及与通讯控制器或上位机的数据交换。
SM220采用双机冗余配置，模块内部具有硬件构成的冗余切换电路和故障自检电路，可实现在线无扰切换，是实施各种控制策略的平台，也是系统网络和控制网络之间的枢纽。
1SM220主控制器暂时仅限与SM150主控机笼配套使用！原理概述SM220主控制器模块是现场控制站内的核心设备，SM220模块的硬件原理框图如图2所示。
SM220模块提供冗余工业以太网接口，把现场控制站的所有数据上传到系统服务器，同时，接收工程师/操作员站的组态指令。
SM220模块提供具备冗余Profibus-DP总线接口，实现对现场控制站内I/O模块的数据采集、处理、运算及交换。
静态存储器(SRAM)用于掉电保护电路，保存实时数据。
SM220电源模块通过96针欧式连接器引入DC24V工作电源用于给整个模块供电。
使用说明状态指示灯SM220模块上电后，其面板上的10个LED状态指示灯显示当前的工作和通讯状态。
具体状态及含义如表1所示。
表1控制器指示灯定义符号颜色定义说明RUN绿快闪注1正常运行灭停止运行STANDBY黄亮主控单元为从（双机）快闪注1主控单元为单机灭主控单元为主ERROR红亮主控单元运行错误（也表示初始上电正常）灭主控单元正常运行PROJECT绿亮主控有工程快闪注1工程下装或备份注2灭主控没有工程SYNC黄亮同步通路正常快闪注1同步数据正常灭同步通路故障（单主控）RNET黄亮双机冗余网链接正常闪注1双机冗余网链接正常并处于数据交换灭双机冗余网故障SNET1黄亮系统网1链接正常闪注1系统网1链接正常并处于数据交换灭系统网1故障SNET2黄亮系统网2链接正常闪注1系统网2链接正常并处于数据交换灭系统网2故障CNETA注3黄亮主机控制网A正常且处于侦听状态快闪注1主机控制网A正常且处于工作状态慢闪注1从机控制网A正常灭主机或从机控制网A故障CNETB注3黄亮主机控制网B正常但处于侦听状态快闪注1主机控制网B正常并处于工作状态慢闪注1从机控制网B正常灭主机或从机控制网B故障注：1.“快闪”频率为亮250ms，灭250ms；“慢闪”频率为亮100ms，灭900ms；“闪”频率未定义。
S7-200 SMART系列PLC模块接线写在前面主要介绍S7-200 SMART系列PLC模块接线，有接线图。
模块接线包括数字量输入输出模块，模拟量输入输出模块，及混合模块。
还有涉及到的模拟量两线制、三线制的接线方法。
S7-200 SMART系列PLC模块接线1、模块介绍S7-200 SMART PLC的模块与其他系列一样主要分为以下几大类：◆数字量输入模块◆数字量输出模块◆数字量输入输出混合模块◆模拟量输入模块◆模拟量输出模块◆模拟量输入输出混合模块主要模块型号以及规格如下图2、数字量I/O模块接线数字量输入输出模块接线如CPU模块接线没有多大差别，注意事项也都差不多。
数字量输入接线图如下所示数字量输出接线图由上图可以看出数字量输出模块，有晶体管和继电器输出两种，晶体管输出与CPU模块一样也只能为PNP型输出。
继电器型输出在【1L】和【2L】上既可以是直流电也可以是交流电，但是都需要外接DC24V电源为其供电，接线端子为【L+】【M】。
3、模拟量I/O模块接线S7-200 SMART 模拟量输入模块可以输入电压、电流、RTD热电阻、TC热电偶。
下图为模拟量输入模块EM AE04的接线图使用时应注意一下几点◆通道0和通道1不能同时测量电压和电流信号，只能二选一。
通道2和3也是如此。
◆可测量的信号有：±10V、±5V、±2.5V、0--20mA。
◆满量程数据格式：-27648~+27648，不同于S7-200的-32000~+32000，与S7-300/400一样。
模拟量输出模块模拟量输出模块需要注意的事项◆两个模拟量通道可以输出电压和电流信号，可根据实际需求选择。
◆可测量的信号有：±10V和0--20mA。
◆满量程数据格式：-27648~+27648，不同于S7-200的-32000~+32000，与S7-300/400一样。
至于模拟量的混合模块接线和以上类似，就不再赘述了。
SM OH-2C2 00 SupMAX800 v2.0输入输出模件接线方式输入输出模件接线方式电流模拟信号输入卡（AI）AI卡有8个电流输入通道，根据不同组态，可接收4～20 mA 或0～10 mA 电流信号。
如果现场设备不需要AI卡对外供电。
其接线方式如图1 AI卡件内供电接线图所示。
图1 AI卡件内供电接线图如果现场设备需要AI卡对外供电。
其接线方式如图2 AI卡件外供电接线图所示。
图2 AI卡件外供电接线图模拟信号输出卡（AO）AO卡件输出电流信号，试验时使用数字万用表测量输出电流。
AO卡有8个电流输出通道，根据DPU的组态，分别可以输出0～10 mA DC 电流或4～20 mA DC 电流信号，其接线方式如图3 AO卡件接线图所示。
图3 AO卡件接线图电压信号输入卡（TC）TC卡有8 个信号输入通道，分别接收8路0～5 V 电压或者热电偶信号，其接线方式如图4所示。
图4 TC卡件接线图热电阻输入卡（RTD）RTD卡有4个电阻输入通道，可以接收4路热电阻输入信号，其接线方式如图5所示。
图5 RTD卡件接线图数字信号输入卡（DI）短接数字量卡的输入通道或者在输入通道上加5V电平都可以测试DI卡，试验中用断接端子的方法来测试DI卡。
DI卡有16个数字信号输入通道,可以接收16路输入信号，其接线方式如图6所示。
图6 DI卡件接线图数字量输出卡（DO）DO卡有16个数字信号输出通道，根据DPU的组态，输出16路数字信号，提供16组32个信号端子同现场测点连接。
DO卡通过继电器与现场设备连接，以达到电气隔离的目的。
通过DO卡和继电器底板上的DB25总线，DO卡件与继电器相连，继电器底板上有16个继电器，对应着DO卡的16个通道，其接线方式如图７ DO卡与继电器接线图所示。
图7 DO卡与继电器接线图上海自动化仪表股份有限公司ＤＣＳ公司 传真: 8621）64852100电话: 8621）54279696至各部门电子信箱: supmax@邮编: 200233地址: 中国上海市虹漕路41号02,2009 。
SM81系列：500mW工业级远距离无线串口通信模块使用手册上海上志电子信息技术有限公司TEL：+86-，，，FAX:+86-地址：中国.上海.嘉定上海大学科技园城北路1355号E-mail:网址: 工业级远距离无线串口通信模块使用手册一、SM81无线串口通信模块型号说明：欢迎您选用SM81型无线通信模块，您在使用SM81型无线模块时，请仔细阅读本说明书，本说明书适用于SM81系列无线通信模块的各种规格；SM81型无线模块为本公司自主开发的智能型产品，本产品有以下几种规格：表1：SM81型ISM波段无线通信模块按载波频率分两种规格:二、SM81无线串口通信模块特点：1.最大发射功率+30dBm；2.符合全球ISM频段通信标准，无需申请频点；载频频率在137-525MHz MHz范围内，3.可以动态修改通信信道参数；SM81型ISM波段无线通信模块各种规格，均能提供多个信道通信，可以满足用户在全世界各个国家和地区都能选用符合当地无线电通信管理要求的频率点。
4.完善的通讯协议，数据实时通信。
半双工无线通信，实时收发通信。
5.传输距离远。
在视距情况下，天线高度>2米，天线增益3dBi,低速可靠传输离距>5000m，高速可靠传输距离>2000m。
6.透明的数据传输。
提供透明的数据接口，能适应任何标准或非标准的用户协议。
自动过滤掉空中产生的噪音信号及假数据（所发即所收）。
7.高速无线通讯和大的数据缓冲区。
可1次传输无限长度的数据，支持8位,9位数据位,8N1/8E1等多种数据格式，用户编程更加灵活。
8.智能数据控制，用户无需编制多余的程序即使是半双工通信，用户也无需编制多余的程序，只要从接口收/发数据即可，其它如空中收/发转换，网络连接，控制等操作，SM81型无线串口通信模块能够自动完成。
9.高可靠性，体积小、重量轻。
采用单片射频集成电路及高性能单片处理器,外围电路少，可靠性高，故障率低,适合于嵌入式装配。
两线制电流和四线制电流都只有两根信号线，它们之间的主要区别在于：两线制电流的两根信号线既要给传感器或者变送器供电，又要提供电流信号；而四线制电流的两根信号线只提供电流信号。
因此，通常提供两线制电流信号的传感器或者变送器是无源的；而提供四线制电流信号的传感器或者变送器是有源的，因此，当PLC的模板输入通道设定为连接四线制传感器时，PLC只从模板通道的端子上采集模拟信号，而当PLC的模板输入通道设定为连接二线制传感器时，PLC的模拟输入模板的通道上还要向外输出一个直流24V的电源，以驱动两线制传感器工作。
传感器型号：1、两线制（本身需要供给24vDC电源的，输出信号为4-20MA，电流）即+接24vdc,负输出4-20mA电流。
2、四线制（有自己的供电电源，一般是220vac ，信号线输出+为4-20ma正，-为4-20ma负。
PLC：（以2正、3负为例）1、两线制时正极2输出24VDC电压，3接收电流），所以遇到两线制传感器时，一种接法是2接传感器正，3接传感器负；跳线为两线制电流信号。
二种接法是2悬空，3接传感器的负，同时传感器正要接柜内24vdc；跳线为两线制电流信号。
（以2正、3负为例）2、四线制时正极2是接收电流，3是负极。
(四线制好处是传感器负极信号与柜内M为不同电平时不会影响精度很大，因为是传感器本身电流的回路)遇到四线制传感器时，一种方法是2接传感器正，3接传感器负，plc跳线为4线制电流。
（以2正、3负为例）3、四线制传感器与plc两线制跳线接法：信号线负与柜内M线相连。
将传感器正与plc的3相连，2悬空，跳线为两线制电流。
（以2正、3负为例）4、电压信号：2接传感器正，3接传感器负，plc跳线为电压信号。
首先判断你的模拟量输入模块是否支持二线制接法（例如SM331-定贷号为6ES7 331-7KF02-0AB0是支持二线制的，其他型号模块一般只支持四线制接法。
1、若你的模块支持二线制模块有直接给两线制传感器供电的功能，接两线制电流信号只需把量程卡选择D方向，在硬件配置中选择2DMU，以第一个通道为例，传感器的正端接模板2端子（M0＋），负端接模板3端子（M0－）即可。
模块型号接线方式说明再进行描述之前，我们首先介绍通道，一个通道即为一个点，可为AI，AO，DI，DO。
1、6ES7 131-4BD01-0AA0 4通道数字量输入4个通道分别为1，5，2，6。
额定输入电压24 VDC 适用于开关以及接近开关。
如图：图上1、5、2、6，分别代表一个数字量输入点。
图中的断开处可以是一个开关,一个按钮，当开关处于闭合状态时,我们将万用表的一只表笔处于1（5，2，6）端子处，另一只表笔接地或接0V可测得24V电压。
可用终端模块TM-E15S24-01（6ES7193-4CB20-0AA0）。
终端模块即我们所说的插槽，螺钉型的接线端。
也可用TM-E15S26-A1（6ES7193-4CA40-0AA0），该类型的终端模块带有A7，A3，A4，A8接线端。
2、6ES7 132-4BD02-0AA0 4通道数字量输出(24V/0.5A)4个通道分别为(1,3)(5,7)(2,4)(6,8)。
带四个输出的数字电子模块，每个输出的输出电流为0.5 A，额定负载电压24 VDC，适用于电磁阀、直流接触器和指示灯。
如图：该类型模块的5（1，2，6）输出一个高电平（24V）进设备，然后回到该类型模块的低电平7（3，4，8）。
当有信号输出时我们可在5（1，2，6）和7（3，4，8）处测得24V电压。
3、6ES7 132-4BD32-0AA0个通道分别为(1,3)(5,7)(2,4)(6,8)。
如图：4通道数字量输出(24V/2A)该类型模块与2相同，只是为输出24V，2A。
接线方式同2。
4、6ES7 134-4GB11-0AB0 2通道模拟量输入(4线制)两个通道分别为（1，2）（5，6）。
如图：4线制即设备的单独供电需要一对线信号的输入需要一对线。
设备的正（4-20ma+）接模块的1（5），设备的负（4-20ma-）接模块的2（6）。
当我们取下1（5）处的线时，并接到万用表的红表笔上，把表的黑表笔接到1（5）上，我们可测到正的4-20ma，如果不为正的毫安值，必须进行调换。
5、6ES7 134-4GB01-0AB0 2通道模拟量输入(2线制)两通道分别为（1，2）（5，6）。
如图：2线制即设备的供电与信号线用同一组线。
模块的1,5给设备供电24V,电流流方向为从6进,从5出,我们把红表笔接从6处取下的线,另一端接入6,我们可在此获得4-20ma的正电流。
6、6ES7 134-4NB01-0AB0 2通道模拟量输入,TC，温度计数器两通道分别为（1，2）（5，6）。
、可用终端模块TM-E15S24-AT（6ES7 193-4CL20-0AA0）。
如图：该模块为特殊模块，与热电偶相连，结晶器漏钢预报专用模块，接线同4，不再详述。
我们可测得±80 mV的电压，精度为 15 位。
7、6ES7 134-4NB51-0AB0 2通道模拟量输入,RID电阻温度计：Pt100；Ni100；Ni120；Pt200；Ni200；Pt500；Ni500；Pt1000；Ni1000；Cu10；精度最高15 位。
–电阻测量：150 Ω；300 Ω；600 Ω；3000 Ω两通道分别为（1，2）（5，6）。
如图：该模块为特殊模块，与热电阻相连结晶器漏钢预报专用模块，接线同4，不再详述。
测量方法与4相同在此我们不再详述。
8、6ES7 135-4GB01-0AB0 2通道模拟量输出(电流)两通道分别为（1，3）（5，7）。
2 个用于电流输出的输出。
如图：该类型模块的5（1）输出4-20ma+到设备的正端，经设备的负端回到该模块的7（3）。
当有值输出时我们可把表串进线路可测得的4-20ma不等的电流值。
9、6ES7 135-4FB01-0AB0 2通道模拟量输出(电压)。
两通道分别为(1QV+/2S+,3MANA/4S-)(5QV+/6S+,7MANA/8S-)。
QVn：模拟输出电压，通道n。
Sn+：跟踪器线路正极，通道n。
Sn-：跟踪器线路负极，通道n。
Mana：模块接地。
输出范围:±10V,精度为13位,1-5V精度为12位。
接线如图：当我们把表笔置于D,E处时我们可测得0-10V不等的电压(根据输出的不同)。
10、6ES7 132-4HB10-0AB0 2通道带继电器功能的输出两通道分别为常开常开（1，2），常闭（1，3），常开（5，6），常闭（5，7）。
如图：当Q101.4有输出时，内部继电器由常开变为闭合状态，1（5），2（6）形成通路该灯变亮，当有输出时我们可以用万用表测1（5），2（6）的通断。
常闭状态的图与常开正好相反在此我们不再画图。
11、6ES7 132-4HB01-0AB0 2通道带继电器功能的输出该模块的型号与10的类型一样,2个通道为：（1，2/3）（5，6/7）不过有2个常开通道没有常闭通道,功能与10一样,在此我们不在详述。
12、6ES7 138-4DB03-0AB0 SSI模块位置传感、编码器专用模块。
2：电源正；3：电源负；1：DATA+；5：DATA-；4：CLOCK+；5：CLOCK-；7：复位。
（我们这儿大包编码器用到了这个端子，其余的没有用到）。
如图：中包车位置传感器颜色与线对应关系：24V+：棕色（BROWN）；0V：白色（WHITE）；DATA+：粉色（PINK）；DATA-：灰色（GRAY）；CLOCK+：黄色（YELLOW）；CLOCK-：绿色（GREEN）；扇形段位置传感器颜色与线对应关系： 24V+：棕色（BROWN）；0V：蓝色（BLUE）；DATA+：灰色（GRAY）；DATA-：绿色（GREEN）；CLOCK+：黄色（YELLOW）；CLOCK-：粉色（PINK）；13、6ES7 138-4CA01-0AA0 电源模块两路接线，分别是： 2（24V+），3（0v）或 6（24V+），7 （0v）。
该模块为供电模块，只接1路，供24V电源。
14、6ES7 313C-6CFD3-0AB0 16通道数字量输入，16通道数字量输出模块，如图：1，11，21，31为24V供电端子，10，20，30，40为OV的接线端子，2-9，12-19为16通道数字量输入端子，22-29，32-39为16通道数字量输出端子。
15、6ES7 321-1BH50-0AA0 16通道数字量输入(DC24),适用于开关。
如图:1，10，11，20为该该类型模块的供电端子，2-9，12-19为数字量输入端子。
每一个端子可接入一个数字量输入点。
16、6ES7 322-1HH01-0AA0 16通道数字量输出上图中的1，11为该模块的工作供电24V正，10，20为该模块的工作供电负，2-9，12-19为16通道数字量输出通道，在上图中我们只画出通道3如何同外部设备接线，其余通道不再作图。
17、6ES7 6ES7 331-7KF02-0AB0 8通道模拟量输入如图：该模块的1，20为模块的供电端子，共8个通道，这8个通道分别为：（2，3），（4，5），（6，7），（8，9），（12，13），（14，15，），（16，17），（18，19）。
上图中我们给出了（2，3）通道的接线图，其余通道的图我们不再一一列举。
我们可取下2处得的线，把万用表的红表笔串进取下的线，然后用黑表笔接触到2端子上，我们可测到正的4-20ma不等的电流值。
18、6ES7 332-5HD01-0AB0 4通道模拟量输出（电压，电流）如图：1，20为该模块的供电端子，该模块共4个通道，当输出4-20ma电流时接通道（3，6），（7，10），（11，14），（15，18）；当输出1-10V电压时接通道（3/4，5/6），（7/8，9/10），（11/12，13/14）（15/16，17/18）。
注：“/”俩边的数字代表这俩个端子封在一起。
19、6ES7 431-1KF20-0AB0 8通道模拟量输入模块如图：该模块的4，48为该模块的供电模块，8个通道分别为：（6，7），（11，12），（16，17），（21，22），（28，29）（33，34）（38，39）（43，44）。
模块的1，2要连接在一起。
上图中只给出一个通道连接的设备，其余通道没有一一列举。
该模块的一侧有一个量程卡，通过此卡可以设置线制等你所需要的功能。
20、6ES7 432-1HF00-0AB0 8通道模拟量输出，可输出电压,电流。
如图：1，48为该模块的工作供电端，26为该模块的Mana即地。
8个输出通道分别为：（6/7，8），（11/12，13），（16/17，18），（21/22，23），（28/29，30），（33/34，35），（38/39，40），（43/44，45），其中每一个通道的“/”为两点封在一起，当需要输出电压时需要这样连接电压输出为1-5V，输出电流不需要这样连接。
如图：上图取自结晶器振动，21给设备输出4-20ma不等的电流，设备给23输出4-20ma不等的电流，其中23与地相连，即该模块的所有负端与26连在一起。
21、6ES7 421-1BL01-0AA0 32通道数字量输入，输入额定电压24V，适用于各种开关和接近开关，如图：该模块的1，2封在一起，3和48为该模块的工作供电模块，各个通道的供电线路已经详细给出，我们不在此详述。
22、6ES7 422-1BH11-0AA0 16通道数字量输出，输出额定电压24V，电流2A。
如图：该模块的1，2封在一起，端子3，14，26，38为该模块的供电端子的正电压，48为0V。
该模块的16通道图上已经给出，在此不再详述。
23、6ES7 452-1AH00-0AE0 该模块为功能模块，包括一个接位置位置传感器的通道，16通道数字量输出，和11通道数字输入。
在此我们只用到了第一个功能。
如图：该模块的1,2封在一起,3,26,36为该模块的正电压供电端子,25,48为0V,DATA+接4,DATA-接5,CLOCK+接10,CLOCK-接11,其余数字量输入,数字量输出的接线方法不再详述。
