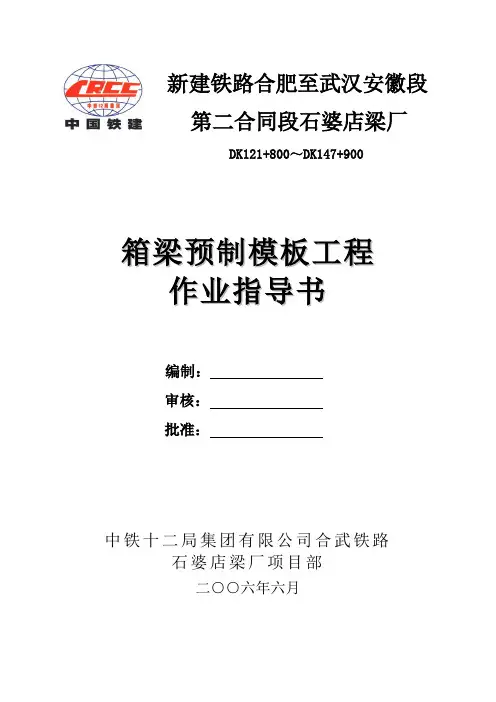

第二合同段石婆店梁厂DK121+800～DK147+900箱梁预制模板工程作业指导书编制：审核：批准：中铁十二局集团有限公司合武铁路石婆店梁厂项目部二○○六年六月1模板制作1.1 32m箱梁模板由底模、侧模、内模和端模组成。
模板均采用整体钢模板。
面板材料采用冷轧钢板。
1.2 模板在设计制造时，必须具有足够的强度、刚度及稳定性，确保梁体各部位结构尺寸正确及预埋件的位置准确，能够多次反复使用而不会影响梁体外形。
1.3 为便于运输，底模分12块制造，到工地后在制梁台位条形基础上拼装成五截，即两端支座及活动底模各两截，中间固定底模一截。
与支座底模相连的活动底模在梁体横移前拆除抽掉作移梁台车的转换支点，中部底模为固定式底模，以作为底模和侧模安装的基准。
1.4 底模加工制造要求：底模板中心线与设计位置偏差不大于2mm；底模平整度不大于2mm/m；底模四个支座相对高差不大于2mm，同一支座四角高差不大于2mm，底模错台不大于1mm。
1.5 为保证梁体的平顺底模设矢高为30mm的反拱。
反拱的设置在底模的拼装的过程进行，并将底模与台座焊接牢固。
侧模、内模的反拱度均以此为基准。
1.6 侧模采用分段制造，制造要求如下：模板接缝处应严密，焊缝采用熔透焊，焊缝打磨平整，预留工地组拼的接缝须采用刨边对接，板面不平整度小于2mm/m，侧模错台不大于1mm。
1.7 侧模在工地拼装成整体，其下部两侧各设两个移模台车。
侧模与底模采用螺栓连接，以保证侧模与底模密贴。
侧模每个骨架底部内外侧各安装两台20t千斤顶，作为调整侧模高低及作为承重的支点。
为此侧模安装到位后不得将台车作为支撑点。
1.8 模板与混凝土接触面的面板焊缝应打磨平整，不应有错台、焊疤、凹坑、烧伤等现象。
1.9 内模直线段内模错台不大于2mm，变截面段错台不大于4mm。
内模不平整度不大于3mm/m。
1.10 内模分5截制造及安装，即两端为人工拼装式内模，中部3截为液压式内模。
模板工程作业指导书前言模板是现浇混凝土成型用的模型，是一种辅助的结构。
在一般混凝土工程中，模板工程的费用不论人工或材料，都约占施工费用的三分之一，为数甚为可观，对施工企业的建筑成本关系甚大。
为降低工程造价，减少工作量，加快工程进度，提高经济效益，保障施工质量与安全，根据我单位模板工程的实际，编制本指导书。
本指导书可适用于公路、铁路构造物中混凝土模板工程的作业，其他建筑工程混凝土模板作业时也可参考。
一、模板的分类、适用范围及一般要求1.1模板的分类模板从材料上可分为木模板、钢模板、胶合板模板、玻璃钢模板等多种；从形式上可分为散装模板和专用模板（大模板、滑模）两类；从构造上则分为板件和支撑架两部分。
1.2模板的适用范围整体式模板适用于各种现浇整体式结构，如基础、柱、墙、梁等。
组合钢模板适用于各种整体式结构和预制构件。
钢框竹、木胶合板模板可用于各种现浇结构和预制构件，并能与组合模板混用。
木定型模板适用于柱、梁、板等。
钢框钢丝网水泥模板适用于现浇结构基础、柱、梁等。
1.3模板的一般要求如下：1具有必须的强度、刚度和稳定性，能可靠地承受施工过程中可能产生的各项荷载，保证结构物各部形状、尺寸准确。
2结构简单，制作、拆装方便，拆卸时能尽量减少模板和杆件的损伤，以提高模板的使用周转率。
3模板板面平整，接缝严密，不漏浆，保证结构物外露面美观，线条流畅。
4施工时操作方便，保证安全。
5重复使用时应经常检查、维修。
二、模板工程作业要点2.1模板选材宜优先使用胶合板和钢模板。
在混凝土量较小，没有组合钢模板或特殊部位时可选用木模板。
选作模板的材料应符合以下要求：1木模板用支架所用质地坚硬、无腐朽的松木和杉木，不宜低于Ⅲ等材，含水率应低于25﹪。
木模板多采用厚度20～40㎜板材，木支撑和横带多选用40×50～150×160方木或80～150㎜圆木。
必要时按《木结构设计规范》进行检算，当木材含水率低于25﹪时，容许应力提高15﹪。
模板工程施工作业指导书一、编制目的对模板施工作业进行控制，使施工质量满足设计和规范规定的要求。
二、使用范围项目部桥涵工程。
三、职责技术主管负责技术交底书的制订、发放，并且对工序实施过程进行控制检查。
物资部负责按材料计划购进合格原材料，储存、登记、发放。
试验室负责对混凝土选择合适的配合比，配合比满足设计强度要求和弹性模量要求，混凝土施工过程中根据原材料的含水量不断的改变拌和用水量，并对进场原材料检验并报监理验收。
质检工程师负责对整体工序监督检查及抽验。
技术员负责按技术交底监督检查，工序实施过程控制。
领工员负责作业班组之间工作协调、交接班，并填写交接班记录。
电工班负责按要求提供照明、电力供应。
拌和站负责拌和符合设计要求及现场施工要求的合格混凝土。
作业班组负责按技术交底进行混凝土等工作。
四、资源配置五、技术标准1、保证混凝土结构和构件各部分设计形状、尺寸和相互间位置正确.2、保证模板具有足够的强度、刚度和稳定性，能承受新浇混凝土的重力，侧压力，及施工中产生的各项荷载。
3、保证模板接缝不漏浆，制作简单，安装方便，便于拆卸。
4、模板应与混凝土结构和构件的特征：施工条件和浇筑方法相适应。
5、模板与混凝土相接触的表面应涂刷隔离剂。
.钢模板用隔离剂同时有防锈作用。
6、钢模板焊接用电焊条与钢材强度相适应，焊条质量应符合质量要求.7、模板设计时，应计算竖向荷载（模板自身重力、新浇混凝土重力、钢筋重力、施工人员和设备重力及其他荷载）和水平荷载（新浇混凝土对模板的侧压力及倾倒混凝土因振动产生的荷载）。
8、模板检算时应根据实际情况确定最不利荷载的组合作为检算依据.9、模板挠度计算应符合以下要求①建筑物外漏表面和直接支撑混凝土重力的模板（纵梁、横梁等）不得大于构件跨度的1/400。
②建筑物隐蔽表面的模板不得大于构件跨度1/250。
③模板的弹性压缩或下沉量不得大于构件跨度1/1000，跨度大于4米的钢筋混凝土构件其底模板应计算起拱度。
模板施工作业指导书各类模板施工作业指导书1、散装钢模板施工作业指导书散装钢模板运用于根底仓位和边角补缝以及廊道侧墙和板、梁、柱等部位的施工。
1.1面板和围檩〔1〕面板主要使用P3015和P1015(代号规格见“组合钢模板技术标准〞)面板，边角和特殊部位使用角模和其它尺寸适宜的组合钢模板，采用“U〞形卡将其拼装成所施工的建筑物结构。
为便于穿入拉条加固，P1015面板上钻有拉条孔。
模板间短边不少于1个U型卡连接，长边不少于3个U型卡。
模板根据结构尺寸可采用水平和竖向两种拼装方法。
〔2〕一般情况下对于砼浇筑层厚2.5米以下的模板每道纵、横围檩各使用2根外径φ48壁厚3.5mm的钢管，对于砼浇筑层厚大于2.5米的模板每道纵、横围檩分别使用两根外径φ60壁厚3.5mm的钢管。
两根钢管并排连接成组合截面。
纵向围檩间距75厘米，高度视模板的高度而定，横向围檩间距70～90cm。
〔3〕模板与纵、横围檩钢管用M12钩头螺栓和“3〞型卡连接。
〔4〕槽钢、方钢也可作模板的围檩。
用槽钢或方钢作围檩时，其布置形式和规格必须经验算其强度和刚度后确定。
1.2拉条〔1〕大体积砼的垂直面或内倾面模板的拉条一般采用φ10圆钢M16螺杆。
〔2〕大体积砼的外倾面模板(外倾角度不大于45度)的拉条采用φ16圆钢、M16螺杆，每根拉条螺杆上两只螺母。
〔3〕墩、墙、柱截面小，砼浇筑上升速度快、侧压力大，下料的冲击力也大，其模板上的拉条宜采用φ16圆钢M16螺杆。
〔4〕基岩首仓模板的拉条焊于预埋在基岩面的插筋上，插筋一般为φ25的钢筋，插筋孔由手风钻钻孔，插筋一般外露20厘米、埋深30厘米，插筋插入孔内后必须楔紧。
非基岩仓模板拉条焊接在已浇砼仓面预埋插筋上，插筋的规格与拉条相同，埋深20厘米，外露15～20厘米，埋入的一端带弯钩。
〔5〕拉条纵、横向的间距与纵横围令的间距相同。
〔6〕外倾模板立模时应在仓内设支撑钢柱以支起拉条，使拉条的一端与面板的交角呈60～90度角，另一端与仓面呈1：1.5～1：1.2的坡度。
模板施工作业指导书一、指导思想本指导书制定的目的是为了确保模板施工的顺利进行，保证施工质量和安全，并按时完成工程。
通过明确分工、明确任务、科学组织工作，实现施工过程的合理化、高效化和规范化。
二、施工前准备1.确定施工现场：根据建筑设计图纸和相关要求，确定模板施工的具体位置和规模。
2.准备施工机械设备：根据施工需要，准备好必要的机械设备，如吊车、塔吊、挖掘机等。
3.材料准备：根据模板施工的要求，准备好各种材料，包括木材、钢筋、模板等。
4.职工组织：根据施工需要，组织好相应的职工队伍，包括木工、钢筋工、模板工等。
5.安全预防措施：制定和实施相应的安全预防措施，如保护网、安全帽、安全绳等。
三、施工流程1.模板制作：根据建筑设计图纸和要求，进行模板的制作。
确保模板的规格、质量达到要求。
2.模板安装：根据施工现场的实际情况，确定模板的安装位置和方法。
模板的安装要牢固可靠，确保施工过程中的安全。
3.梁板混凝土浇筑：在模板安装完成后，进行梁板混凝土的浇筑。
确保混凝土的配比、浇筑质量符合要求。
4.模板拆除：在梁板混凝土浇筑完成后，进行模板的拆除。
拆除要小心谨慎，避免对梁板造成损坏。
5.整理清理：施工完成后，对施工现场进行整理和清理，确保施工现场的整洁和安全。
四、安全措施1.施工现场设置警示标志，提示注意安全。
2.施工人员必须佩戴安全帽、安全鞋等个人防护用品。
3.严禁携带易燃、易爆物品进入施工现场。
4.机械设备操作人员必须持证上岗，操作时要严格按照操作规程进行。
5.施工现场应设置安全通道、安全出口、应急疏散通道等，确保人员的安全疏散。
五、质量控制1.模板制作要按照设计图纸和规范要求进行，确保模板的准确度和稳定性。
2.混凝土浇筑要按照设计要求进行，严格控制浇筑的质量和施工工艺。
3.施工过程中需进行现场监理和质量检查，确保工程质量符合要求。
六、施工计划与进度控制1.编制施工计划：根据工程量和施工周期，编制详细的施工计划，明确每个阶段的工作任务和时间节点。
模板施工作业指导书1目的为了使模板施工作业规范化，有效的控制施工质量，防止和杜绝模板施工过程中产生垮塌、爆模、胀模、跑模等安全质量事故的发生，特制定本作业标准。
2范围适用于第一项目部结构的侧墙、中墙、顶板的模板施工。
3术语定义无4职责4.1技术部门根据设计图纸、应力计算、现场勘查结果等编制施工方案，每道工序都应进行安全技术交底工作。
4.2安质部门负责模板施工的安全质量工作方面的交底、检查及监督。
4.3质量人员负责模板施工的质量交底、检查及监督。
4.4现场施工员负责模板施工的过程控制及收尾工作。
4.5作业工人作业前要按要求佩戴安全帽及各类专业护具；作业中服从现场施工员的管理，服从安全、质检部门的指令5作业流程图准备过程控制收尾工作6作业标准6.1准备工作6.1.1技术交底：技术部门根据设计图纸、设计交底、模板支架计算书等编制符合现场实际情况的施工方案及技术交底。
对现场每一位施工人员都进行交底教育考核。
6.1.2受力计算：由技术负责人进行模板受力计算选择满足承载能力及刚度要求的模板体系。
6.1.3机料具准备：吊车、钢丝绳、模板、脱模剂、刷子、螺栓、脚手架、踏板、扳子、对拉杆、电焊机、钢尺、垂球等。
6.1.4定位测量：根据施工设计图纸，利用平面控制网进行模板定位的测量，并进行复核，确保模板位置正确无误。
模板位偏差应小于10mm。
6.1.5个人安全防护：进场人员必须佩戴安全帽、防护鞋、防尘口罩等防护用品,要求钢筋切割、焊接、安装相关防护手套、眼镜等劳保用品配备齐全。
6.1.6安全教育（1)进入施工现场人员必须正确戴好合格的安全帽，系好下颚带，锁好带扣；（2)作业时必须按规定正确使用个人防护用品，着装要整齐，严禁赤脚和穿拖鞋、高跟鞋进入施工现场；（3)在没有可靠安全防护设施的高处（2米以上含2米）和陡坡施工时，必须系好合格的安全带，安全带要系挂牢固，高挂低用，同时高处作业不得穿硬底和带钉易滑的鞋，穿防滑胶鞋；（4)新进场的作业人员，必须首先参加入场安全教育培训，经考试合格后方可上岗，未经教育培训或考试不合格者，不得上岗作业；（5)从事特种作业的人员，必须持证上岗，严禁无证操作，禁止操作与自己无关的机械设备；（6)施工现场禁止吸烟，禁止追逐打闹，禁止酒后作业；（7)施工现场的各种安全防护设施、安全标志等，未经领导及安全员批准严禁随意拆除和挪动。
一、工程概况1、体操馆及历史博物馆结构概述（1）、柱钢筋混凝土矩型柱较大截面为800×800、1000×1000mm。
钢筋混凝土圆柱分别为Φ700、800、900、1000、1200、1500mm。
（2）剪力墙剪力墙厚度有200、300、400、500、600mm。
部分结构外墙采用清水混凝土墙，其中部分剪力墙内含有钢骨柱。
（3）、楼板1）首层有钢筋砼楼板和仅有地梁拉結没有楼板（室外区域），钢筋砼楼板标高有-3.15、-0.35m等，板厚300mm，地梁面标高为-1.42、-1.32m，地梁截面尺寸为600×1000、500×3100、600×3800mm等，（B-4）～（B-8）×（B-A）～（B-F）轴为体操热身场地，板面标高为-0.35m，（A-11）～（A-18）×（A-C）～（A-H）轴为体操比赛场地，平面尺寸为74×48m。
2）、5m标高楼面平面形状为不规则的曲线型，该楼面还有3.50、4.6、4.7、4.9、4.95、4.85、6.5m等不同标高，为钢筋砼楼板，楼板板厚150、120、180、200mm，楼板采用预应力板无粘结技术，在楼板设若干道1000mm宽的后浇带。
钢筋砼梁较大截面尺寸为800×1000mm。
3）、10m标高楼面平面为椭圆形，（A-8）～（A-21）轴尺寸为99m，（A-A）～（A-K）轴尺寸为81.60m，为钢筋砼楼板，楼板板厚100mm，钢筋砼梁较大截面尺寸为600×500mm。
在楼板设若干道1000mm宽的后浇带。
4）、12.70m标高楼面平面为椭圆形，（A-7）～（A-22）轴尺寸为110m，（A-A）～（A-K）轴尺寸为81.60m，为钢筋砼楼板，楼板板厚120mm，看台楼板厚度为100mm，看台最低点结构标高为3.175m，最高点结构标高为12.65m，钢筋砼梁较大截面尺寸300×1360、500×2000mm。
模板工程施工作业指导书
一、施工作业概况
1、施工作业任务
施工作业任务主要涉及模板工程的拆卸、制作及安装三个阶段的施工。
2、主要施工技术要求
（1）施工前准备：要准备好施工图纸、技术规范、施工工艺要求等
相关文件；
（2）施工拆卸：要按照施工图纸要求进行拆卸，以确保拆卸后建筑
物结构完整性及安全性；
（3）模板制作：要按照施工图纸要求，选择合适的模板材料并进行
切割、焊接及铆接等作业；
（4）模板安装：要按照施工图纸要求进行安装，以确保安装的精度；
（5）施工安全：要按照施工安全要求开展工作，确保施工安全。
3、施工现场质量控制要求
（1）质量要求：要求施工工艺符合图纸要求，材料、设备按选型文
件要求使用，施工现场材料检测随施工进度进行；
（2）质量检查：要及时进行质量检查，对于不符合要求的施工内容
及时进行整改；
（3）技术交底：主要施工前应做好技术交底，要求施工人员对施工
内容、施工要求、注意事项等完全掌握。
二、模板制作
1、设备准备
（1）设备准备：准备气枪、电锤、锤子、电钻、磨床、机床、冷剪机、弯管机等各类非标设备；
（2）材料准备：准备合适的模板材料，如：橡胶。
模板工程作业指导书【作业指导书】一、项目背景模板工程是指根据一定的标准和规范，将某一类工程按照统一的设计、施工和验收要求进行规范化、标准化的工程。
本项目旨在通过制定模板工程作业指导书，为相关工程的设计、施工和验收提供详细的指导和规范。
二、项目目标1. 确立模板工程的基本概念和分类，明确工程的范围和要求。
2. 制定模板工程的设计、施工和验收流程，确保工程的质量和安全。
3. 提供模板工程的相关标准和规范，指导工程的实施和管理。
4. 提供模板工程的相关技术要求和操作指南，匡助工程人员进行工作。
三、项目内容1. 模板工程的定义和分类1.1 模板工程的概念和特点1.2 模板工程的分类和应用领域2. 模板工程的设计要求2.1 工程设计的基本原则和方法2.2 模板工程设计的技术要求和规范2.3 设计文件的编制和审查流程3. 模板工程的施工要求3.1 施工准备工作和组织管理3.2 施工材料和设备的选择和验收3.3 施工工艺和施工工序的操作要求3.4 施工质量和安全的控制措施4. 模板工程的验收标准4.1 验收的基本原则和程序4.2 验收的技术要求和评定标准4.3 验收文件的编制和归档要求四、项目实施计划1. 制定项目计划和工作安排，明确各阶段的任务和时间节点。
2. 成立项目组，确定项目负责人和成员，明确各自的职责和工作任务。
3. 采集和整理相关资料，进行文献研究和案例分析。
4. 制定模板工程作业指导书的框架和内容，进行初稿的编写和修改。
5. 组织内部评审和外部专家评审，完善作业指导书的内容和格式。
6. 进行试行和改进，根据实际情况对作业指导书进行修订和更新。
7. 最终完成模板工程作业指导书的编写和发布。
五、项目收益1. 为模板工程的设计、施工和验收提供统一的标准和规范，提高工程的质量和安全。
2. 降低工程的设计、施工和验收成本，提高工程的效率和经济效益。
3. 促进模板工程的推广和应用，推动行业的发展和进步。
4. 提升工程人员的专业素质和技术水平，增强工作的规范性和标准化。
模板工程作业指导书批准：日期：年月日审核：日期：年月日编写：日期：年月日福建省亿力电力建设有限公司罗源东区110kV变电站工程项目部2013年6月目录一、适用范围 (4)二、编写依据 (4)三、施工技术准备及作业条件： (4)四、施工工艺及方法 (5)五、模板支设的质量控制措施 (8)六、支架系统 (9)七、质量标准 (10)八、施工注意事项 (12)九、安全危险点分析及预控 (12)十、主要安全技术措施 (13)一、适用范围本指导书适用于罗源110kV东区变电站工程钢筋混凝土结构木模板分项工程的施工二、编写依据三、施工技术准备及作业条件：（一）技术准备1、在会审图纸后，根据工程特点，合同工期及现场环境，对各构件进行设计，以确保木模板制作的几何形状，尺寸要求，龙骨的规格、间距及选用支架系统。
2、根据模板设计要求和工艺标准，向班组进行安全、技术交底。
3、所有施工人员进场前必须经过三级安全教育，特殊作业人员必须经过培训考核后持证上岗，严禁无证上岗和无复审人员作业。
4、施工人员应服从现场管理人员的管理和监督，遵守现场的管理规定，做好安全文明施工。
（二）作业条件：1、根据工程特点，合同工期及现场环境，对各构件进行设计，以确保木模板制作的集合形状，尺寸要求，龙骨的规格、间距及选用支架系统。
2、模板备料：按照工程施工设计图进行材料准备，规格种类应符合设计要求。
本工程现浇结构木模板采用18mm厚胶合板，60×100mm方木格栅，钢管加固及水泥砂砖。
支架系统：采用钢管支撑系统。
3、主要机具：电锯、电刨等。
四、施工工艺及方法1、基础（承台、基础梁、基础短柱）模板1.1按图纸设计要求弹出轴线和支模边线；1.2将制作好的模板搬运至操作点；1.3在模板之间的拼接处，每块模板均贴好一条通长的胶带，使模板与模板拼接紧密，以防漏浆；1.4在模板外表面弹出轴线，弹线具体位置要准确、线条清晰。
1.5在模板拼装前要刷脱模剂，脱模剂要涂刷均匀，不宜太薄，以免起不到脱模剂的作用，也不要太厚，以免音响砼的外观；1.6安装模板：将准备好的模板内变对准基础表面或楼面上弹出的边线。
模板工程作业指导书本标准适用于建（构）筑物的现浇钢筋混凝土结构施工一、施工准备1、材料⑴木模板：木模板宜采用I或II等松木、杉木或胶合夹板，并应符合JGJ162-2104建筑施工模板安全技术规范的有关规定。
⑵木材:木材宜采用I等或II等松木，并应符合JGJ162-2104建筑施工模板安全技术规范的有关规定。
⑶支顶系统:采用钢管，并应符合《满堂脚手架构造要求规范》JGJI30-2011中的有关规定。
2、作业条件⑴模板结构选型：模板及支模板顶架的结构与施工方案应根据工程结构特点，平面几何形状、施工机具设备、模板及顶架料供应等条件综合比较后，选定最佳的结构形式与施工方案，并在方案中注明其操作工艺及工艺流程。
⑵木模板备料:模板数量应根据模板设计方案，并结合方案中施工流水段的划分，进行综合考虑，合理确定模板的配置数量。
⑶模板涂刷脱模剂，并按施工平面布置图中指定的位置分规格堆放整齐。
⑷模板安装前,应根据设计图纸要求,放好纵横轴线（或中心线）和模板边线,定好水平控制标高。
⑸模板施工前，应办完前一工序的分部或分项工程隐蔽验收手续。
⑹模板安装前，根据模板、图纸要求和操作工艺标准向班组进行安全、技术交底。
二、操作工艺1、基础模板制作安装（1）阶梯形独立基础:根据图纸尺寸制作每一阶级模板，支模顺序由下至上逐层向上安装，先安装底层阶梯模板，用斜撑和水平撑钉稳撑牢；核对模板墨线及标高，配合绑扎钢筋及碎（或砂浆）垫块，再进行上一阶模板安装，重新核对墨线各部位尺寸和标高，并把斜撑、水平支撑以及拉杆加以钉紧、撑牢，最后检查斜撑及拉杆是否稳固，校核基础模板几何尺寸、标高及轴线位置。
（2）条形基础模板:侧板和端头板制成后，应先在基础底弹出基础边线和中心线，再把侧板和端头板对准边线和中心线，用水平尺较正侧板顶面水平，经检测无误差后，用斜撑、水平撑及拉撑钉牢。
最后校核基础模板几何尺寸及轴线位置。
2、柱模板⑴立模程序放线一设置定位基准一第一块模板安装就位一安装支撑一邻侧模板安装就位一连接二块模板，安装第二块模板支撑一安装第三、四块模板及支撑一调直纠偏f安装柱箍一全面检查校正一柱模群体固定一清除柱模内杂物、封闭清扫口。
11）铝合金模板主要规格，定型铝合金角模，阴阳转角、龙骨。
2）铝合金模板辅材：销钉、销片、四方垫片、穿墙螺杆、螺母、K板螺杆螺母、套管、胶杯。
3）铝模专用脱模剂。
4）支撑系统：单支顶（可上下调整楼面水平）、斜支撑、竖向背楞。
5）安装所需工具：锤子、钩子、拆模器、撬棍、桶子、电锤、铁凳子、手电钻、切割机、焊机等等。
6）铝合金模板进场前，应进行试拼装，经总包、监理、业主验收合格后进行分单位编号，再对应各单位不同规格区域按有利于现场材料分配的原则进行打包。
3.3作业条件1）铝合金模板进场前，是否有足够的场地堆放材料。
2）铝合金模板堆放是否在塔吊的作业范围内。
3）铝合金模板进场卸车，是否有按照有利于铝合金模板安装，先用的材料放在有利于先上楼的位置。
4）检查铝合金模板打包带是否完整，是否在运输途中有遗失。
3.3铝合金模板上楼作业前准备工作1）检查墙体轴线是否存在偏差，轴线偏差要控制在5mm范围之内。
2）检查墙柱钢筋是否在墙柱线外。
如果有在墙柱线外则需及时提出并在模板安装作业前整改到位。
3）检查墙柱标高是否在允许的范围内（正负5mm），如有需整改的位置要及时提出并在模板安装前整改到位。
4）在墙身的两端及转角处，用Φ8钢筋定位，中间每隔2-3m也应焊接一个定位筋。
四、操作工艺4.1施工流程放墙柱定位线→标高抄平→安装墙柱模板→安装梁模板→安装楼板模板→移交钢筋工绑扎钢筋→所有模板进行加固→调整垂直度及调整楼面水平→检查所有模板工程是否加固到位→钢筋绑扎后进行楼梯踏步，降板及沉箱安装→验收→混凝土浇筑。
4.2墙模板安装①铝合金模板的安装按照先内墙、后外墙的顺序安装，安装完毕后应进行垂直及水平标高的调整。
安装内墙模板的从内角模开始，也可从墙头封板开始。
先沿控制线放置好模板后，墙模板刷脱模剂后，用支撑临时固定，两边同时开始安装墙模板。
②安装外墙板（包括电梯井口内模板）之前需安装外围起步板（即K板），用固定螺丝锚固到混凝土结构中，外墙模板的重量支撑在K板上，安装时可使用塔吊整体吊装就位。
模板工程施工作业指导书一、作业背景模板工程施工是建筑施工过程中的重要一环，其质量和安全直接关系到整个建筑工程的质量。
为了确保模板工程施工的顺利进行，特制定本作业指导书，系统阐述模板工程施工的操作流程和安全要求，以确保施工人员能够按照标准化、规范化的要求进行作业。
二、作业概况1.作业名称：模板工程施工2.作业内容：包括搭设模板、调整模板、脱模等施工工序。
3.作业地点：具体施工现场。
4.施工人员：负责模板工程施工的专业人员。
三、安全要求1.施工人员必须经过专业培训和持证上岗，了解和掌握模板工程施工的相关知识和技能。
2.施工现场必须设置安全警示标志，包括施工区域标志、悬挂警示标语等，以提醒其他人员注意安全。
3.施工现场必须配备必要的安全设施，包括防护网、安全带等，以保证工人的安全。
4.作业人员必须按照规定的操作流程和安全要求进行施工，禁止违章操作和擅自修改施工方案。
四、作业流程1.准备工作（1）了解工程设计图纸和施工方案，明确模板的尺寸和材质要求。
（2）检查材料和设备的完好性，确保无损坏或质量问题。
（3）确定施工计划，并安排好现场人员和设备。
2.搭设模板（1）根据设计要求和施工方案，按照给定的尺寸和位置搭设模板。
（2）确保模板的稳固性和平整度，采取支撑和调整措施，以保证模板的正确性和稳定性。
（3）进行相关检查和测试，确保模板的质量和安全性。
3.调整模板（1）检查已搭设好的模板，确定是否需要进行调整。
（2）根据设计要求和实际情况，进行模板的调整和修补，以满足施工的需要。
（3）进行相关检查和测试，确保调整后的模板符合质量和安全要求。
4.脱模（1）在混凝土浇筑或其他施工工序完成后，进行脱模作业。
（2）检查混凝土的坚固度和成型情况，确保能够安全脱模。
（3）采取恰当的方法和工具，进行脱模操作，避免损坏模板和结构体。
（4）进行相关检查和测试，确保脱模后的结构安全稳固。
五、质量控制1.严格按照工程设计和施工方案进行作业，确保模板的准确性和稳固性。
本文部分内容来自网络整理，本司不为其真实性负责，如有异议或侵权请及时联系，本司将立即删除！== 本文为word格式，下载后可方便编辑和修改！ ==模板作业指导书篇一：模板工程作业指导书QB江苏武进建筑安装工程总公司ZS/WJ/JS04—201X模板工程施工作业指导书版本：第一版编制：潘龙云钱平批准：刘寿松201X年12月28日批准发布江苏武进建筑安装工程总公司前言《模板工程施工作业指导书》是结合总公司施工作业的实际情况编写的工法，是本单位施工经验的积累。
本作业指导书经多次讨论、修改，最后经总公司工法编制领导小组审定，现决定批准发布，请大家在施工中遵照执行，同时请大家及时总结施工过程中的实践经验，不断补充完善总公司的作业指导书库，使我们企业的施工技术水平不断提高。
工法编制小组201X年12月模板工程施工作业指导书一、适用范围适用于一般工业与民用建筑砼结构工程中模板工程的施工。
二、基础模板工程（一）、施工准备1、基础模板的材质选用，主要有木模和钢模两种。
对于木模，木材应符合《木结构工程施工及验收规范》（GBJ206－83）中的承重结构选材标准，材质不宜低于Ⅲ等级；对于钢模，钢材应符合组合钢模板技术钢标准。
对定型钢模板必须检查出厂检验合格证，符合要求后方可使用。
2、确定模板的周转用量按实际总用量，分段施工次数及每次的损耗率计算出周转用量，组合钢模应另配5％的木模数量。
3、模板的加固件按模板用量的含量分别计算。
支撑选用φ48钢管。
编制模板与配件的规格、品种和数量明细表。
4、地下室等地下墙体，剪力墙等较高的构件，其侧向压力应进行计算，从而确定支架的间距，排列方式及架体侧向支撑。
5、在进行模板工程前，先复查地基垫层标高及中心线位置，弹出基础边线及轴线，检查基础模板面标高应符合设计要求。
6、进入施工现场必须戴好劳动保护用品并系牢，工作前应先检验所有使用的工具是否牢固。
7、准备好安装模板的工具，如斧头、扳手、锯、钉锤、撬杠、起子、墨斗、毛刷等；机械：圆锯机、电动扳手、手提圆盘、手提工电钻、钻床、平刨机、压刨机、手机刨、电焊机等。
模板工作业指导书
本作业指导书主要根据龙滩电站引水发电系统砼施工中的散拼模板为例进行编写，指导对象主要为各砼队所设的专职模板工。
一、施工准备
施工准备包括：材料准备，技术准备及其它准备工作。
1.1材料准备
模板材料及支撑材料的种类，应根据建筑物结构特点（不同的体形、部位）及质量要求的不同，选择不同的模板，应优先选用钢模板，尽量少用木材。
1.2技术准备
模板安装前，应根据施工措施及技术交底的内容确定所选用的模板及支撑方式，然后按测量放样所提供的边线、中心线及高程点进行立模。
1.3其它准备工作
对于顶拱的模板，应先搭好承重支撑体系才能立模。
支撑体系的基础必须设置在砼或基岩面上。
二、模板安装
2.1模板安装前应检查的内容
(1)钢筋接头是否连接(挤压或螺纹连接等)完毕。
(2)立模后无法安装的钢筋必须在立模之前安装好。
(3)基岩是否有局部欠挖，欠挖应在立模前处理完。
(4)砼缝面应打毛、冲洗干净。
(5)下部砼边线是否有起伏或不平整现象。
若有的话，应先拉一条直线为基准，用打磨机磨平整。
(6)有止水的部位，止水安装应已验收合格，并进行可靠加固。
(7)对已变形或损坏的模板必须进行清理修复，涂刷脱模剂。
鉴于龙滩电站砼施工质量的要求比较高，除二期砼表面、弯段及渐变段顶拱（应刨光并平铺钉一层三层板）外，其它过水面的模板不允许采用木模作为面板。
因此，针对钢模板及木模板的安装分别做如下要求。
2.2钢模安装
(1)钢模安装之前应先检查模板是否平整、光洁无污物，是否涂刷过脱模剂。
(2)钢模与钢模之间应连接可靠。
采用北新G70钢模板时，单元块（1200~1500）与单元块之间的连接必须不少于三个连接销点；采用普通小钢模时则至少应保证有四个连接销点。
(3)模板面板的拼装，其平整度必须满足不大于2mm 的要求。
为保证其要求，支撑面板竖向龙骨的间距不得大于60cm，横向龙骨每排的间距不得大于90cm，每根竖向龙骨上下至少应扣有三个方钢卡，面板的接缝尽量错开，横龙骨与模板之间采用钩头螺栓连接，其间距不得大于1.5m。
(4)在模板的安装过程中，必须有足够的临时支撑设施，防止模板倾覆伤人。
(5)对于弯段、渐变段顶拱木模的拼装，在上木拉条之前必须将拉条刨平，拉条铺钉好后，必须再用刨子将面层刨平，对拉条间的缝隙应进行批灰（用107胶兑水泥）处理。
铺钉层板时，必须从一边向另一边推进，层板间不允许有搭接台阶出现，只允许对接或拼接，如果拼接时层板相互重叠，则应将上面的一层切除。
拼接后，及时用钉子将层板与拉条严密钉实，不允许有架空的地方，以避免成型砼表面起皱。
2.3木模安装
(1)木模安装前，应检查材质质量，若出现腐朽、边皮等不允许使用。
(2)木模的使用尽量以整块为佳，小堵头模应尽可能用旧材料。
(3)堵头模安装之前，必须在铜止水牛鼻子中心焊好限位钢筋架子，保证立完模后，模板面位于牛鼻子中心，确保止水位置准确。
堵头模的背枋间距不得大于40cm。
(4)对于工作阀门井与检修门井的二期砼表面，虽然对平整度的要求略为低些，但其位置必须保证不得超过设计位置2cm。
三、模板校正
(1)模板校正时，如果相邻两块体以及下部砼面变形均在允许范围内时，一定要与相邻两块体及下部砼面紧密贴合。
模板应保证足够的搭接长度，严防连接部位出现错台，挂帘等现象。
(2)模板校正后，最大允许误差必须控制在5mm以内，对于结构内腔净空尺寸要求较高的部位（如闸室段），只允许有正误差，不允许有负误差出现，也就是实际净空尺寸必须大于设计净空尺寸。
四、模板加固
模板的加固必须采用拉筋和内、外支撑相结合的方法。
4.1拉筋的质量要求
(1)拉筋的最大间距一般不超过60cm。
使用尼龙锥套
时，锥套的前后拉筋螺杆必须旋紧到位，锥套内必须涂抹黄油，锥套的安装应尽可能垂直于模板面。
(2)焊接后的拉筋必须平直，不允许有起弯和松脱现象。
拉筋焊完后，应及时通知外面的模板工将蝶形卡上紧绷直；对于紧堵头模板的拉筋，以手感到受力为准，且不能使堵头模偏转、移位。
(3)拉筋的最大角度不得超过45度。
(4)拉筋焊接时，必须焊在锚杆或预埋的插筋根部，原则上不允许焊在结构钢筋上。
拉筋的搭接焊缝长度不得小于10d，焊缝必须饱满连续，焊接时，竖向焊缝不允许从上往下焊，必须从下往上焊；对于钢筋密集而拉筋要穿过多层钢筋不能保证平直时（有转弯现象），必须向两个方向分解其受力；对于局部无锚杆，无插筋可焊的地方，必须按相关技术措施将钢筋作结构加强处理后，才能焊在钢筋上。
(5)采用对拉时，两侧模板的拉筋孔必须在同一个高程面上，且在高度方向上应隔一排焊一根斜拉筋，顺水流方向应隔两根焊一根斜拉筋。
斜拉筋应呈交叉布置。
(6)在焊堵头模板拉筋之前，应检查一下堵头模板是否位于止水中部，若不是的话，则应校正后才能焊接。
拉筋施工的质量要求还可参照《拉筋施工作业指导书》执行。
4.2内、外撑的质量要求
(1)打外撑时，以丝杆略感受力就行，不能过分撑紧，防止将已校正的模板顶偏，或出现仅是外撑单独受力的现象。
(2)外支撑在同一个水平面上应用钢管及扣件连成整体，以免单根受力。
当全部采用对撑时，外撑上下左右均应连成一个整体。
且内撑必须打好，可用粗钢筋或碗扣架作内撑，但在浇筑过程中要注意回收；砼下料时应保持两边均匀下料，平行上升。
(3)对于承重模板的支撑排架，必须严格按照技术措施中所规定的立杆的间排距，横杆的步距进行施工，在开仓前应检查碗扣件是否扣紧，采用扣件式脚手架必须检查扣件是否也锁紧；螺旋丝杆是否拧紧。
五、护模
(1)在砼开仓前，应作好观测模板位移的检测标记。
做法是在模板竖向龙骨上或锚杆上焊一根横钢筋，吊一重锤，记下吊点至模板或吊点至老砼面的距离。
(2)应检查拉筋数量，焊拉部位是否形成受力整体，不能出现单根拉筋受力的情况。
(3)检查蝶形扣是否变形，拉筋螺杆是否已拧紧。
(4)砼浇筑时，应随时巡视，检查模板的稳固情况，并
每隔一小时观测一次检测标志。
如有位移，则应通知暂停浇筑，待处理好后再行浇筑。
(5)在浇筑过程中，应随时检查模板的缝隙是否有漏浆，并对没有塞好的隙及时塞好，将渗出的水泥灰浆及时冲洗干净。
六、拆模
(1)在砼浇筑完毕后，对于不承重的侧墙模板，根据气温的变化及其周围环境情况，拆模时间通常为2~5天，对于承重模板，则根据其跨度的大小及其结构型式，其拆模时间一般为3~7天（冬天取上限，夏天取下限）。
(2)模板拆除时，一定要小心操作，严禁对砼边角和已浇砼造成损坏。
(3)对于边墙的模板，拆模时一定要留下最上面的一块，以保证上面一层施工的砼搭接良好，不出现错台。
(4)同一仓号的模板，本着“先安装的后拆，后安装的先拆”的原则，按次序、有步骤地进行，不能乱撬。
(5)高空作业时一定要注意安全，应先挂好挂钩，防止模板整块大片坍落，应该用绳子拴好后逐块下放。
(6)模板附件及支撑连杆等应及时清理，收捡归类。
(7)拆除的木模板上的钉子，应拔出或砸弯，以防扎脚。
(8)模板应及时进行清理、修复、上油，堆放整齐、稳
定，如不稳定的，必须进行加固。
七、模板工工艺及技术要求
(1)保持施工现场的文明施工，材料和工具不能乱丢乱扔。
(2)严禁在模板上随意开孔，开了孔而又没有用作拉筋孔的，在浇筑前必须用模板塞子塞好，不能用其他杂物进行堵塞。
(3)立模前应焊好定位的限位标识，以确保立好的模板不跑位, 容易校正。
(4)模板的平整度必须控制在2mm以内，校模时误差不得超过5mm。
(5)补缝必须用旧层板、纸板，严禁用棉纱，编织袋等杂物塞缝。
(6)对使用尼龙锥套的部位，在拆模取出锥套后，将残留的砼孔洞用丙乳砂浆填补好。
