一开三孔带开关插座怎么接线

三相电源线插头接法三相电源线插头接法L--相线（前方）红N--零线黑或蓝GND--地线黄绿双色线三相插座，通常是上地左零右火。

通常咱们将电流相位相差120度的导线称为前方。

三相电的三根尾联接在一同叫零线。

(1)插孔类型几种家用86插座如图下所示，从图示能够知道插孔分为圆或扁的差异，中国推广扁插插座体系，圆孔插座在商场上面对筛选。

因而，选用电器专用的86插座应选购南北极扁圆孔插座或三极扁孔插座。

两孔插座有前方与零线的两个接线柱，三孔插座有前方、零线和地线3个接线柱。

假定两孔插座是水平设备时，通常规矩接线办法是左零右火;假定是立面设备则左零下火;三孔插座则大孔接地，左零右火。

(2)插座额外电流国家规范对家用插头插座的额外电流有明晰的规矩，分16A,10A和16A这3个等级，别的标示等级均为非规范商品。

关于通常家庭常运用10A和16A两种。

①二极插座(10A)与插头二极插座可联接额外功率为10A;x;220V=2200W的电路负载，合适电视、音响、小家电等设备的运用，插座插头如图所示（暗示在正面，接线在不和）。

由图可见，三极插座下方的两孔别离接前方和零线，上方的另一个孔一与大地相接。

通常而言，只需某些带有金属外观的家用电器才用三脚插头，家用电器上的三脚插头，两个脚是接用电有些，别的与接地插孔相应的脚是与家用电器的外壳接通的。

如假定把三脚插头刺进三孔插座内，再将这些用电有些也连入电路，并把外壳与大地进行联接，这么联接的利益是即便即便外壳有电，也能从接地导线流走而出现零电位，因而，人体触摸外壳就不会有风险。

(4)四极插座及接线阐明四极插孔别号三相四线插座，归于三相电被称为动力电，380)的3条相线(U.V.W)加上一条零N线。

其间，1个端子接地线，别的3个按U、V、W次第接前方，假定接电动机，电动机回转，阐明次第接反了，只需把其间两条相线换一下就能够了。

(5)二三极一体化插座二三极一体化插座俗称五孔插座，可一同刺进二极和三极插头，五孔插座的左面要接零线，右边则联接前方，基地要联接地线。

开关控制插座怎么接线?开关控制插座接线图
带开关的插座在使用过程中无疑要比单纯的插座实用方便很多，尤其实在大功率电器使用方面，轻点开关就可以轻松切断电源，避免插头频繁拔插断电对插座及电器造成损害。

那么带开关的插座，用开关来控制插座电源的话要怎么接线呢？下面我们来详细说明：
首先，我们要讲的不是接线方式，而是普及开关插座背面的接线标志，弄懂这些标志的含义，对接线工作有很大帮助，如图：
开关上的标志：L一般为火线进线，而L1、L2、L11、L21这些都表示火线出线。

插座上的标志：L同样表示火线，N表示零线，还有个三横一竖的表示接地线。

A是额定电流，V是额定电压。

然后，以某电工产品为例，用开关控制插座的接线方法如下图：
从开关开始：L接火线→L1或L2中的一个接到插座上的L孔（另一个孔空出）→插座上的N接零线→插座上的地线借口接通地线→完成。

就是这么简单。

这种接线方法适用于一开五孔插座、一开三孔插座、两开五孔插座以及118型功能相同的产品。

（备注：接L2时L1空出，接L1时L2空出，两者的区别在于开关启闭的方向相反，一个是按上端开启，一个是按下端开启）。

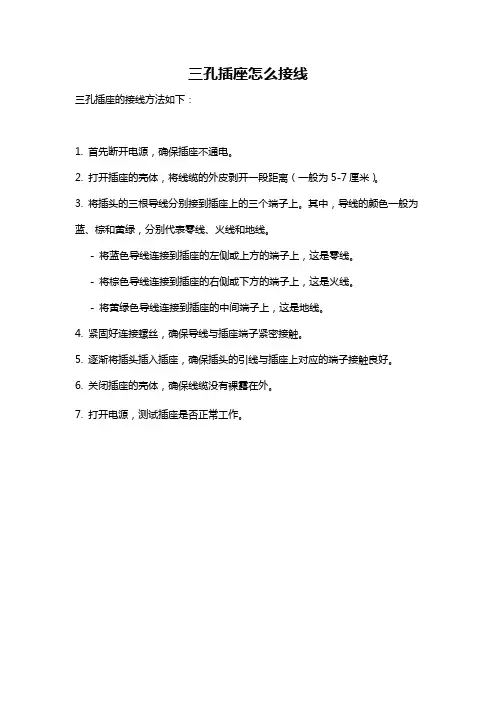

三孔插座怎么接线
三孔插座的接线方法如下：
1. 首先断开电源，确保插座不通电。

2. 打开插座的壳体，将线缆的外皮剥开一段距离（一般为5-7厘米）。

3. 将插头的三根导线分别接到插座上的三个端子上。

其中，导线的颜色一般为蓝、棕和黄绿，分别代表零线、火线和地线。

- 将蓝色导线连接到插座的左侧或上方的端子上，这是零线。

- 将棕色导线连接到插座的右侧或下方的端子上，这是火线。

- 将黄绿色导线连接到插座的中间端子上，这是地线。

4. 紧固好连接螺丝，确保导线与插座端子紧密接触。

5. 逐渐将插头插入插座，确保插头的引线与插座上对应的端子接触良好。

6. 关闭插座的壳体，确保线缆没有裸露在外。

7. 打开电源，测试插座是否正常工作。

插座如何接线插座接线的方法
注:本文经过精心编辑，部分内容来源网络，如有疑议，请联系我们处理。

日常生活中，相信朋友们经常会遇到需要接插座线的时候，而且对于很多消费者来说这是一个比较简单的问题，对于电路常识稍有了解的消费者都可以很好的完成这个任务，那么，插座要怎么接线呢？在接线的时候有什么样的方法呢？下面，小编就为大家讲述下插座接线的方法，希望可以帮助到大家。

插座如何接线
1、工具：螺丝刀，剥线钳，螺钉(根据施工所埋线盒深浅不同，可能购买的开关插座所附带的螺钉长度不够需另购买不同长度的螺钉)
2、方法：首先介绍最简单的单控单开开关(就是一个翘板的开关，控制一个支路)接线法：
3、步揍：单开接线最简单，一般建筑施工过程中线已穿好，一般用红线接插座背面L接线柱，蓝线接L1接线柱就ok了。

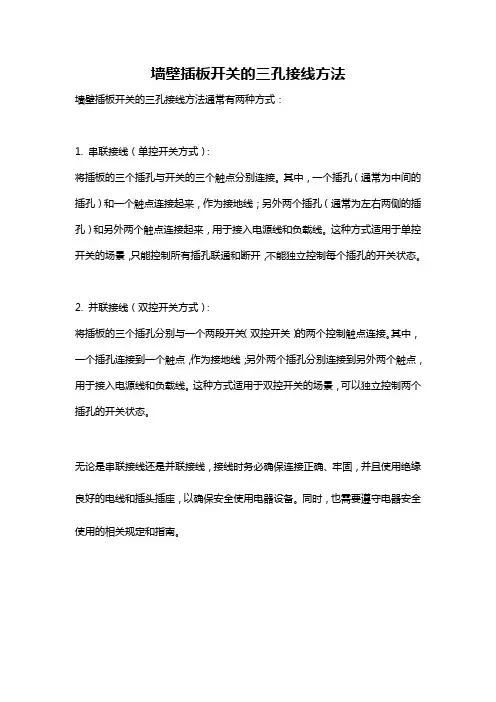

墙壁插板开关的三孔接线方法
墙壁插板开关的三孔接线方法通常有两种方式：
1. 串联接线（单控开关方式）：
将插板的三个插孔与开关的三个触点分别连接。

其中，一个插孔（通常为中间的插孔）和一个触点连接起来，作为接地线；另外两个插孔（通常为左右两侧的插孔）和另外两个触点连接起来，用于接入电源线和负载线。

这种方式适用于单控开关的场景，只能控制所有插孔联通和断开，不能独立控制每个插孔的开关状态。

2. 并联接线（双控开关方式）：
将插板的三个插孔分别与一个两段开关（双控开关）的两个控制触点连接。

其中，一个插孔连接到一个触点，作为接地线；另外两个插孔分别连接到另外两个触点，用于接入电源线和负载线。

这种方式适用于双控开关的场景，可以独立控制两个插孔的开关状态。

无论是串联接线还是并联接线，接线时务必确保连接正确、牢固，并且使用绝缘良好的电线和插头插座，以确保安全使用电器设备。

同时，也需要遵守电器安全使用的相关规定和指南。

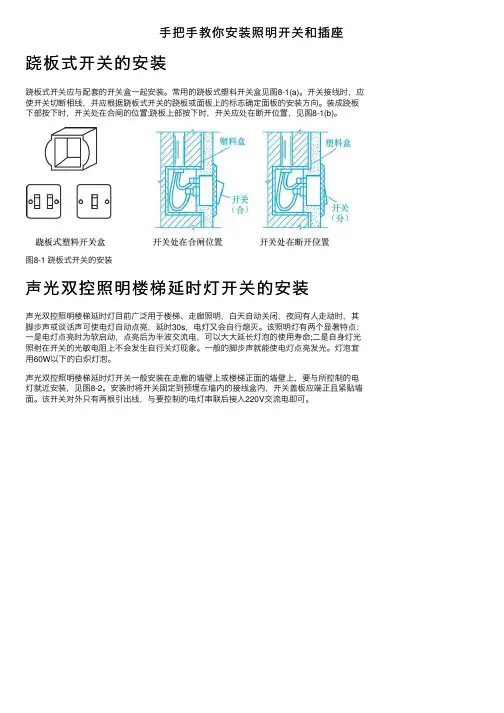

⼿把⼿教你安装照明开关和插座跷板式开关的安装跷板式开关应与配套的开关盒⼀起安装。

常⽤的跷板式塑料开关盒见图8-1(a)。

开关接线时，应使开关切断相线，并应根据跷板式开关的跷板或⾯板上的标志确定⾯板的安装⽅向。

装成跷板下部按下时，开关处在合闸的位置;跷板上部按下时，开关应处在断开位置，见图8-1(b)。

图8-1 跷板式开关的安装声光双控照明楼梯延时灯开关的安装声光双控照明楼梯延时灯⽬前⼴泛⽤于楼梯、⾛廊照明，⽩天⾃动关闭，夜间有⼈⾛动时，其脚步声或谈话声可使电灯⾃动点亮，延时30s，电灯⼜会⾃⾏熄灭。

该照明灯有两个显著特点：⼀是电灯点亮时为软启动，点亮后为半波交流电，可以⼤⼤延长灯泡的使⽤寿命;⼆是⾃⾝灯光照射在开关的光敏电阻上不会发⽣⾃⾏关灯现象。

⼀般的脚步声就能使电灯点亮发光。

灯泡宜⽤60W以下的⽩炽灯泡。

声光双控照明楼梯延时灯开关⼀般安装在⾛廊的墙壁上或楼梯正⾯的墙壁上，要与所控制的电灯就近安装，见图8-2。

安装时将开关固定到预埋在墙内的接线盒内，开关盖板应端正且紧贴墙⾯。

该开关对外只有两根引出线，与要控制的电灯串联后接⼊220V交流电即可。

图8-2 声光双控照明楼梯延时灯开关的安装位置插座的安装插座应安装牢固。

由于插座始终是带电的，明装插座的安装⾼度距地⾯不低于1.3m，⼀般为1.5～1.8m;暗装插座允许低装，但距地⾯⾼度不低于0.3m。

插座应正确接线，单相两孔插座为⾯对插座的右极接电源⽕线(⼜称相线)，左极接电源零线;单相三孔及三相四孔插座保护接地(接零)极均应接在上⽅，见图8-3。

图8-3 插座的接线⽅式三孔插座的安装三孔插座的安装步骤为：在已预埋⼊墙中的导线端的安装位置上按暗盒的⼤⼩凿孔，并凿出埋⼊墙中的导线管⾛向位置。

将管中导线穿过暗盒后，把暗盒及导线管同时放⼊槽中，⽤⽔泥砂浆填充固定。

暗盒应安放平整，不能偏斜。

将已埋⼊墙中的导线剥去15mm左右绝缘层后，接⼊插座接线桩中，拧紧螺钉，见图8-4(a)。

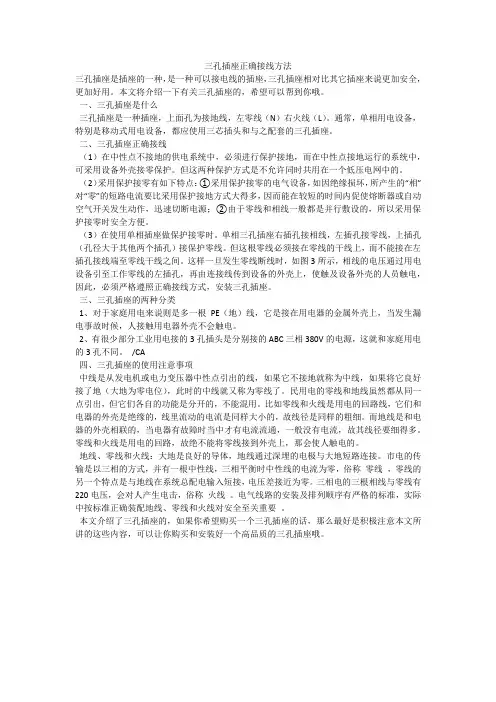

三孔插座正确接线方法三孔插座是插座的一种，是一种可以接电线的插座，三孔插座相对比其它插座来说更加安全，更加好用。

本文将介绍一下有关三孔插座的，希望可以帮到你哦。

一、三孔插座是什么三孔插座是一种插座，上面孔为接地线，左零线（N）右火线（L）。

通常，单相用电设备，特别是移动式用电设备，都应使用三芯插头和与之配套的三孔插座。

二、三孔插座正确接线（1）在中性点不接地的供电系统中，必须进行保护接地，而在中性点接地运行的系统中，可采用设备外壳接零保护。

但这两种保护方式是不允许同时共用在一个低压电网中的。

（2）采用保护接零有如下特点：①采用保护接零的电气设备，如因绝缘损坏，所产生的“相”对“零”的短路电流要比采用保护接地方式大得多，因而能在较短的时间内促使熔断器或自动空气开关发生动作，迅速切断电源；②由于零线和相线一般都是并行敷设的，所以采用保护接零时安全方便。

（3）在使用单相插座做保护接零时。

单相三孔插座右插孔接相线，左插孔接零线，上插孔（孔径大于其他两个插孔）接保护零线。

但这根零线必须接在零线的干线上，而不能接在左插孔接线端至零线干线之间。

这样一旦发生零线断线时，如图3所示，相线的电压通过用电设备引至工作零线的左插孔，再由连接线传到设备的外壳上，使触及设备外壳的人员触电，因此，必须严格遵照正确接线方式，安装三孔插座。

三、三孔插座的两种分类1、对于家庭用电来说则是多一根PE（地）线，它是接在用电器的金属外壳上，当发生漏电事故时候，人接触用电器外壳不会触电。

2、有很少部分工业用电接的3孔插头是分别接的ABC三相380V的电源，这就和家庭用电的3孔不同。

/CA四、三孔插座的使用注意事项中线是从发电机或电力变压器中性点引出的线，如果它不接地就称为中线，如果将它良好接了地（大地为零电位），此时的中线就又称为零线了。

民用电的零线和地线虽然都从同一点引出，但它们各自的功能是分开的，不能混用。

比如零线和火线是用电的回路线，它们和电器的外壳是绝缘的，线里流动的电流是同样大小的，故线径是同样的粗细。

带开关的插座如何接线家用插座安装步骤与注意事项
注:本文经过精心编辑，部分内容来源网络，如有疑议，请联系我们处理。

在家庭装修过程中，用电线路铺设是免不了的，其中给带开关的插座进行接线是非常重要的一环，最好有开关插座接线图能够对照进行操作，不要出现错接漏接的情况，当然家居插座的安装步骤也一定要掌握，今天就让小编小编带大家一起去了解下带开关的插座如何接线以及家用插座安装步骤与注意事项等等相关知识的介绍吧，希望对大家有所帮助吧。

带开关的插座如何接线：
说到带开关的插座如何接线，其实空上并不难，只需要懂得一般的家居用线三线接线方法就行，其具体的方法与技巧还是来看看如下的介绍吧：
1、开关插座安装：
开关插座的安装必须在木工、油漆工完工之后进行，首先要将开关插座底盒中的灰尘、杂质等清理干净，以免影响电路工作。

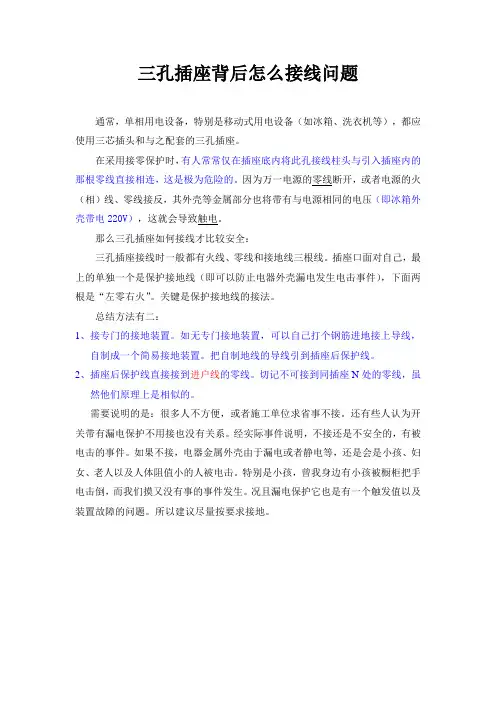

三孔插座背后怎么接线问题
通常，单相用电设备，特别是移动式用电设备（如冰箱、洗衣机等），都应使用三芯插头和与之配套的三孔插座。

在采用接零保护时，有人常常仅在插座底内将此孔接线柱头与引入插座内的那根零线直接相连，这是极为危险的。

因为万一电源的零线断开，或者电源的火（相）线、零线接反，其外壳等金属部分也将带有与电源相同的电压（即冰箱外壳带电220V），这就会导致触电。

那么三孔插座如何接线才比较安全：
三孔插座接线时一般都有火线、零线和接地线三根线。

插座口面对自己，最上的单独一个是保护接地线（即可以防止电器外壳漏电发生电击事件），下面两根是“左零右火”。

关键是保护接地线的接法。

总结方法有二：
1、接专门的接地装置。

如无专门接地装置，可以自己打个钢筋进地接上导线，
自制成一个简易接地装置。

把自制地线的导线引到插座后保护线。

2、插座后保护线直接接到进户线的零线。

切记不可接到同插座N处的零线，虽
然他们原理上是相似的。

需要说明的是：很多人不方便，或者施工单位求省事不接。

还有些人认为开关带有漏电保护不用接也没有关系。

经实际事件说明，不接还是不安全的，有被电击的事件。

如果不接，电器金属外壳由于漏电或者静电等，还是会是小孩、妇女、老人以及人体阻值小的人被电击。

特别是小孩，曾我身边有小孩被橱柜把手电击倒，而我们摸又没有事的事件发生。

况且漏电保护它也是有一个触发值以及装置故障的问题。

所以建议尽量按要求接地。

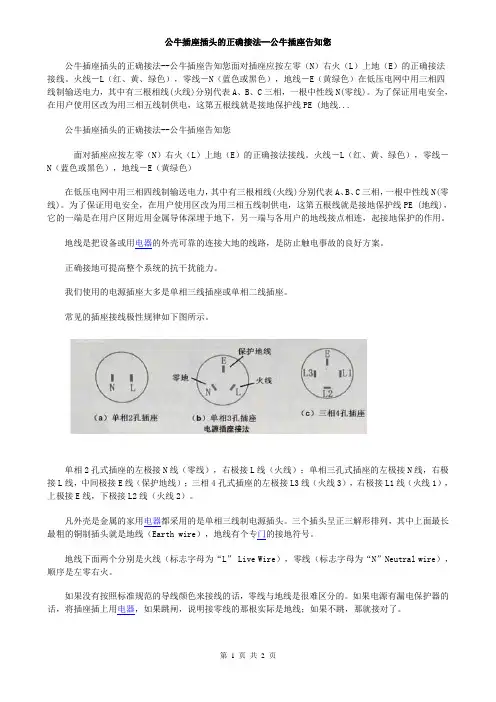

公牛插座插头的正确接法--公牛插座告知您公牛插座插头的正确接法--公牛插座告知您面对插座应按左零（N）右火（L）上地（E）的正确接法接线。

火线－L（红、黄、绿色），零线－N（蓝色或黑色），地线－E（黄绿色）在低压电网中用三相四线制输送电力，其中有三根相线(火线)分别代表A、B、C三相，一根中性线N(零线)。

为了保证用电安全，在用户使用区改为用三相五线制供电，这第五根线就是接地保护线PE (地线...公牛插座插头的正确接法--公牛插座告知您面对插座应按左零（N）右火（L）上地（E）的正确接法接线。

火线－L（红、黄、绿色），零线－N （蓝色或黑色），地线－E（黄绿色）在低压电网中用三相四线制输送电力，其中有三根相线(火线)分别代表A、B、C三相，一根中性线N(零线)。

为了保证用电安全，在用户使用区改为用三相五线制供电，这第五根线就是接地保护线PE (地线)，它的一端是在用户区附近用金属导体深埋于地下，另一端与各用户的地线接点相连，起接地保护的作用。

地线是把设备或用电器的外壳可靠的连接大地的线路，是防止触电事故的良好方案。

正确接地可提高整个系统的抗干扰能力。

我们使用的电源插座大多是单相三线插座或单相二线插座。

常见的插座接线极性规律如下图所示。

单相2孔式插座的左极接N线（零线），右极接L线（火线）；单相三孔式插座的左极接N线，右极接L线，中间极接E线（保护地线）；三相4孔式插座的左极接L3线（火线3），右极接L1线（火线1），上极接E线，下极接L2线（火线2）。

凡外壳是金属的家用电器都采用的是单相三线制电源插头。

三个插头呈正三解形排列，其中上面最长最粗的铜制插头就是地线（Earth wire），地线有个专门的接地符号。

地线下面两个分别是火线（标志字母为“L” Live Wire），零线（标志字母为“N”Neutral wire），顺序是左零右火。

如果没有按照标准规范的导线颜色来接线的话，零线与地线是很难区分的。

家庭电路作图方法指导：首先辨别虚线框上面的三条线：上面的是火线、中间的是零线，下面的是地线。

三孔插座的接法：左孔接零线，右孔接火线。

上孔接地线。

带保险丝的插座，将保险丝接在火线上。

典题欣赏：1．请用笔画线代替导线在图中连接家庭电路。

要求开关控制螺口灯泡，三孔插座直接接入电路。

2．如图，在虚线框内分别画出开关和灯泡的符号，使之符合安全用电要求。

3．将如图所示电水壶的3条接线按照安全用电的原则对应连接到插头上。

4．如图所示是家庭电路的示意图，请把电路连接完整。

5．小明家有两盏墙壁灯，由一个开关控制，其元件符号如图所示，试将其连接成电路图。

火线°零线^6．一间教室要安装2盏开的电灯和有关插座，要求开关S控制两盏灯，且每盏灯都能正常发光。

请按以上要求将图中元件用笔画线代替导线连接起来。

7．请将虚线框内带有保险丝的三孔插座正确接入家庭电路。

8．小丽家中有一盏用声控开关和光控开关控制的电灯，电灯在光线昏暗并且有人经过时才发光，可以达到方便节电的目的，同时由于有不固定的家用电器，需接入一只三孔插座，请将如图所示的原理图连接完整。

火线零线光磬关i声控开关9．如图甲所示是一个常用的插线板。

插线板上的指示灯在开关断开时不发光，插孔不能提供工作电压，开关闭合时指示灯发光，插孔可以提供工作电压；开关闭合时插孔也能提供工作电压，根据上述说明，在图乙中画出开关、指示灯、插孔与电源线的连接方式。

10.综合作图--家庭电路：如图所示家庭电路，吊灯L1和L2由开关S控制，墙上有一个固定插座。

请把电路连接完整。

11．图中虚线框内是一台灯旋钮开关的内部电路简图，通过它可控制台灯的通断和亮度。

请将电路图连接完整，使其符合安全用电的原则。

火线零蝮12 .请将下列三幅图中的电路连接完整，连接时要求符合安全用电的规定火或大蝮13 .如图所示，两根电阻丝规格相同且电阻不变，旋钮开关S转动至断开位置，电路不工作；开关S转动至抵档位置，电路处于低功率工作状态，仅有一根电阻丝发热；开关S转动至高档位置，电路处于高功率工作状态，两根电阻丝都发热。

史上最全的开关、插座接线方法实物图，画图的人太牛了经常被问及双控怎么接，多控怎么接，单控五孔插座怎么接？这些问题不难，但是每个人都重复一遍又太费口舌。

这两天难得有时间，干脆把常用的开关插座接线图一股脑全画出来，需要哪种自己找吧！一般人家装修或电路改造，有这些图也足够了。

插座篇三孔插座、五孔插座不论是哪种孔型，它们的接线柱数量和接线方法相同。

接线柱左侧接火线、右侧接零线，这样才能保证插座孔位是“左零右火”。

单控篇单开单控开关根据品牌不同，L接线柱在有些品牌中的标识为COM，功能一样。

下图中的L和L1接线顺序可以对调，不影响使用。

多开单控开关接多开开关时要注意，开关按键的顺序应该与电灯的排列顺序相同。

接线图只举一个二开的例子。

一开五孔插座一开五孔插座的开关接线柱有两种，一种开关背面有2个接线柱的，还有一种背面有3个接线柱的（下文双控篇提到）。

此处暂时之说开关背面有2个接线柱的。

共用两种接法，一种是开关控制旁边插座的电源▼还有一种是开关控制电灯，插座电源不受开关控制▼二开五孔插座使用的比较少，每个开关按键只对应2个接线柱，没有例外。

同样是两种接法，一种是两个开关，一个控制电灯，另一个控制插座▼或者两个开关都控制电灯，插座电源不受控制▼双控篇单开双控开关所有双控开关都可以有两种用法，一种是把双控当作单控用，L1和L2接线柱二选其一投入工作。

改变L1或L2的选择，可以调换开关的按键方向▼另一种就是常见的，人们问到最多的，双控电路的接法▼右下角写的字是“其他颜色为连接线，无实际意义”多开双控开关以二开双控为例。

一开五孔插座接法1.开关做双控用，控制电灯▼接法2.开关做单控用，控制电灯（略）接法3.开关控制插座▼接法4.开关同时控制电灯和插座，适用于插座上插感光小夜灯▼多控篇多控开关（又叫中途开关）接线市场上的多控开关分为两种，一种是6接线柱的，这种开关在使用前需要先进行接线▼另一种开关已经接好线了，只有4个接线柱，可以直接使用▼三控只有三地或三地以上控制电灯时，才需要用到这种开关。

问：插座一开七孔插座怎样接线原来是一个灯的开关现在换成一个一开五孔的插座（开关是用来控制灯，一个2孔插座一个3孔插座需要能单独供电工作）从墙里出来2跟线。

答：1你需找到与固定开关线盒相同的线盒，检查一下此盒中的接线情况：如果此线盒中既有照明回路又有插座回路，这是最好，这时你可找到插座回路的火线零线和地线，用三根不同颜色（最好与插座回路电源线颜色相对应）的导线并接至相应插座电源线（并记住火线零线和地线所对应的各导线颜色），然后将导线顺线管穿至原开关线盒，根据导线颜色将导线接至一开无孔中插座相应接线处（火线零线和地线），将原两根线接在开关的相应接点处。

如果此线盒中没有插座回路，只有照明回路，可以先找到电源零线，找一根导线并接至此零线，然后将导线另一头顺穿线管穿至原开关接线盒，将此线接至插座零线接点，然后再测试原线盒内两根线那根是电源火线，将此火线并接至插座火线和开关火线，最后将原两根线剩余的一根接至开关的另一接点即可，但这种方法从安全角度上来说，插座电源相对不安全2．你需要增加一根零线才能连接，因为你原来的是开关，墙里出来的两根线没有零线接法：把增加的一根零线一头接在电源的零线上另一头接在五孔插座的零线孔把墙内的火线的一头接在五孔开关的火线孔内，在从火线孔引一小根线到开关孔的N处，墙内的另一根线接到开关的N1孔就可以了问：1开5的孔插座怎么接线?插座不受开关控制，怎么办？答：首先你的暗盒内要先到灯头里接一根零线下来，把零线接到插座的N上，会亮的黄线接到插座的L上，再另外拿一根线一头接在L上，一头接在开关的中间接头上，黑线接开关的一个接头上就可以了。

问：1个开关5孔插座如何接线墙里2根线原来是控制阳台上灯的开关，现在因为需要想换一个1开关5孔的控制器，墙里面只有出来2根线 1火 1零开关单独控制灯，试了几次都不行！谁知道怎么接的先谢谢了！答：既然你是原来的灯开关，那麽那两根线中没有零线，是一进一出的火线。

三孔插座带开关怎么接线?什么地方可以用到三孔插座带开关?导读:本文介绍在房屋装修，主材选购的一些知识事项，如果觉得很不错，欢迎点评和分享。

三孔插座带开关在我们的生活中是很常见的,不光有三孔带开关的,还有五孔带开关、以及16A空调等,一些带开关插座。

三孔插座带的开关,一般都是用来控制这个插座是不是通电的。

是可以避免一些安全隐患的发生的。

这个开关也可以控制其他地方的电流,今天我们就来了解三孔插座带开关怎么接线。

三孔插座带开关怎么接线?1、单开接线简单,一般建筑施工过程中线已穿好,一般用红线接插座背面L接线柱,蓝线接L1接线柱就ok了2、单开五孔接线:红线(火线)、蓝线(零线)分别接插座接线柱L和N,黄绿双色线接插座接线柱E(保护线),然后用一根短线短接插座L接线柱和开关接线柱L,另外一根从灯泡引下来的线接到开关接线柱L1上就好了。

3、单开三孔接线:和步骤2接法一致,只不过单开五孔相对于单开三孔比较,区别在于,单开五孔内部已经将插座的两个(L)火线接线柱和(N)零线接线柱已经短接,不需要我们亲自短接。

不过值得说明的是,有些要求不高的建筑在布线时并没有穿保护线(黄绿相间),那样的话插座接线柱E就不用接线什么地方可以用到三孔插座带开关?在日常生活中,厨卫电器和空调建议采用带开关插座。

比如电饭煲、电热水器、洗衣机、空调等。

这些插座往往插着插座就处于待机工作状态(普通电饭煲处于保温状态),而使用带开关插座,就能简单的实现断电。

比如空调,过去换季不用的时候,一般都会将插头拔了,但插头线垂着总有些影响美观,现在有了用带开关插座就避免这个问题。

一些朋友提到电视机的取电插座是否要加开关,因为电视机日常也是处于待机状态的。

但考虑到电视机取电插座一般隐藏在电视柜后,如果用了带开关插座,使用也是件麻烦的事情,因此个人看法电视机的取电插座没必要用带开关的。

像三孔插座带开关,这个来管不仅仅可以用来控制这个插座通不通电,也是可以单独控制家里的灯光的。

家庭电路经典作图专题训练指示灯和插孔的正确连接方式，并将电源线接通。

1.请用笔画线将图中的“光控开关”、“声控开关”和灯泡正确连入电路，设计出只有在光线很暗且有声音时灯才亮的楼道灯自动控制电路。

同时，在电路中安装一个不受开关控制的三孔插座。

2.图甲是一个“一开三孔”开关（即一个开关和一个三孔插座连在一起）的实物图，图乙是背面接线示意图。

请将图乙中的电路连接完整，使开关控制电灯，但不影响插座供其他电器使用。

3.图甲是一个“一开三孔”开关（即一个开关和一个三孔插座连在一起），图乙是插座背面的电路接线图。

请将电路连接完整，使开关能控制插座。

4.XXX要在新房里安装一个“一开三孔”开关（即一个开关和一个三孔插座连在一起）。

图甲是实物图，图乙是背面接线示意图。

请帮他将图乙中的电路连接完整，使开关控制电灯，同时插座方便其他电器使用。

5.图乙中是图甲中插座的内部构造，请用笔画线将右图连接完整。

6.左图是带有控制开关的三孔插座，右图是家庭电路示意图。

请用笔画线将控制开关和三孔插座正确地连接在家庭电路中，并标明火线和零线。

7.图中是目前比较通用的插座（上面是两孔，下面是三孔）的示意图，还有一个由拉线开关控制的螺丝口电灯。

请合理地将它们连接在电路中。

8.图中是家庭电路的一部分，请将电灯、开关和三孔插座接入电路中。

9.请完成下面电路的连接，使其成为符合安全用电要求的完整家庭电路。

10.图中A为零线，B为火线，E为双孔插座，F为小灯泡，请完成家庭电路的连接。

11.(1) 图甲是XXX常用的一个插线板。

他发现，插线板上的指示灯在开关闭合时会发光，插孔正常通电。

即使指示灯损坏，开关闭合时插孔也能正常通电。

请在图乙中画出插线板中开关、指示灯和插孔的正确连接方式，并将电源线接通。

2) 图甲是XXX常用的一个插线板。

他发现，插线板上的指示灯在开关闭合时会发光，插孔正常通电。

即使指示灯损坏，开关闭合时插孔也能正常通电。

请在图乙中画出插线板中开关、指示灯和插孔的正确连接方式，并将电源线接通。
