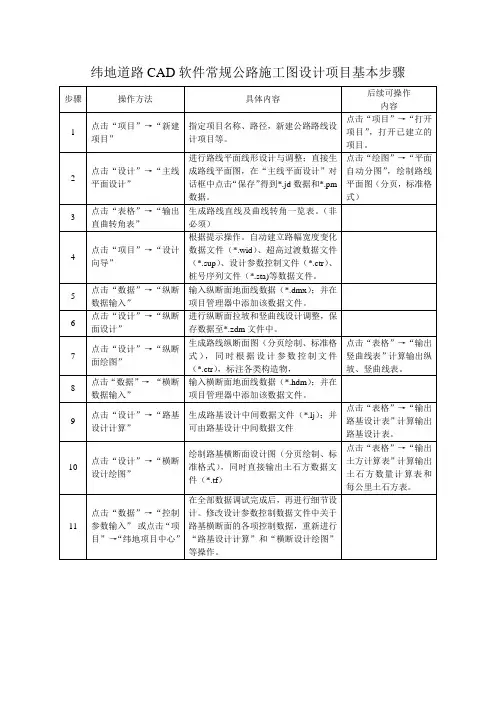

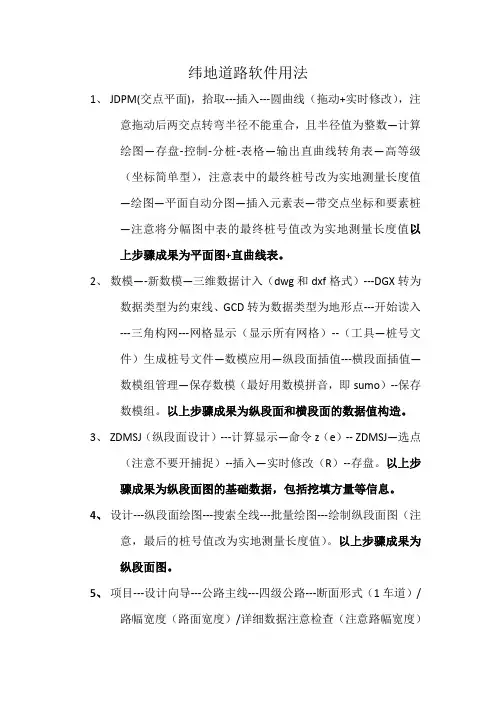

纬地道路线形设计流程
平面：
1.打开纬地软件，选择AUTOCAD中的打开命令打开地形图，若是已经做了一部
分的项目，直接从纬地的“项目”菜单中选择“打开项目”打开已存储的.prj 文件。
2.选择“项目”----“新建项目”，输入新建项目的名称和保存路径，生成.prj
文件。（这是针对从开始做的新项目）
3.选择“设计”----“主线平面设计，“拾取”路线起点作为交点0，根据地形
插入后续交点交点1、交点2……，最后一个交点为路线终点,点实时修改命令可选中交点，点右键对交点位置进行拖动。（路线起终点一般在设计之前已知）。
4.在中间各交点选取合适的平曲线计算模式，插入平曲线要素，也可选择拖动
R命令，在圆曲线一侧单击后拖动交点形成不同半径的曲线，然后修改圆曲线半径后选择“试算”，右侧的数据显示会显示出所在交点处的平曲线设计情况，注意前后直线一定不能为负值，否则说明插入的平曲线要素不合理，若觉得线位不合理，可点适时修改，选中交点后点鼠标右键进行拖动。这一步骤完成存盘将生成.pm和.JD文件。
5.选择“计算绘图”则平曲线将在平面图上自动绘出。删除交点时，拖动滑动
块选中需要删除的交点，然后点工具—删除路线命令，以鼠标点路线位置，则文件中的交点和路线同时删除，然后点存盘，文件被更新。
6.若需要比选方案，可选择“拖动命令”，沿“前直线”、“后直线”或“自由”
拖动方案，拖动后若选择存盘，系统提示是否保存修改，即平面文件和交点文件是否需要更新。
7.平面设计完成后，可点绘图—平面自动分图，系统在布局空间形成分幅平面
图，在自动分图对话框中可选择绘图比例，图中插入的内容，是否裁剪地形图等。
纵断面：
1.选择“数据”——“纵断数据输入”；可按照桩号输入平面线形做出的中心线
上各桩号地面高程，可在“文件”---“设置桩号间隔”中设定需要的桩号间隔，一般为20米、30米或50米一个桩，也有25米的情况。从地形图上读取桩号处高程输入此表。起点和终点桩号必须和平面线形中一致。存盘生成.DMX文件。
2.选择“设计”---“纵断面设计”，点击“计算显示”，刷新图形完毕后，在
CAD下面的显示框中输入“z”回车，再输入“e”回车，系统自动在CAD界面生成地面线图，以下过程类似于平曲线设计，设交点和竖曲线半径，设好参数后存盘，形成.ZDM文件。选择“设计”---“纵断面绘图”，可区间或批量汇出纵断面图，区间绘图为整条路线连续绘图，批量绘图按图纸范围绘多页图。（纵断面设计对话框中的“控制”命令可规定纵断线形的一些参数，其中标注桥梁及控制标高，标注涵洞和控制标高，需要事先在“数据”--“桥梁”、“涵洞通道”中事先填写桥涵的桩号位置和基本形式）。
横断面：
1.选择“项目”—“设计向导”，第一页选择项目类型和起终点，然后点下一步，
第二页选公路等级和设计车速，第三页选横断面形式，系统中对4、6、8 车道的高速公路分别设置了一个模版参数，如实际情况与模版不同，需要自己修改相应的参数，其中左侧中分带和右侧中分带分别指中分带的一半宽度，完成设置后点下一步，设置边坡的形式，相应参数都在右侧显示的图中表示了，可以根据情况自己改动，台阶阶数也可选择，分别完成填挖方断面的设置，接下来设置边沟和排水沟形式，同边坡设置类似，下一步，超高和加宽设置，选择合理的超高旋转方式和加宽方式，点下一步，点自动计算超高、加宽，点完成后分别生成超高和加宽文件，但是计算结果往往是错的，需要自己根据计算值在“项目”---“项目管理器中”将超高文件调出，在记事本格式下修改数据，数据代表的内容查阅“系统”---“纬地在线帮助”---“数据文件介绍”。
2.选择“数据”----“横断数据输入”，输入设定桩号左右侧的横断数据，数据
格式为横距和高差，系统默认针对中桩或前点其中之一输入，针对中桩即输入的每个点的数据都是与中桩处的平距和高差，针对前点指目前输入的点是针对前一个输入点的平距和高差，两种方式可在“数据”----“横断数据转换”中自行换算。
3.横断数据输入完毕后，完成路基设计计算，最后在“设计”----“横断设计
绘图”---“设计绘图”中按输入的桩号绘制横断面图，绘图要求可在该对话框中选择。
表格：
平、纵、横都完成后可在“表格”菜单中自动生成相应的表格。
说明：这些步骤仅是最简单的设计流程，实际工程中还需要细化。

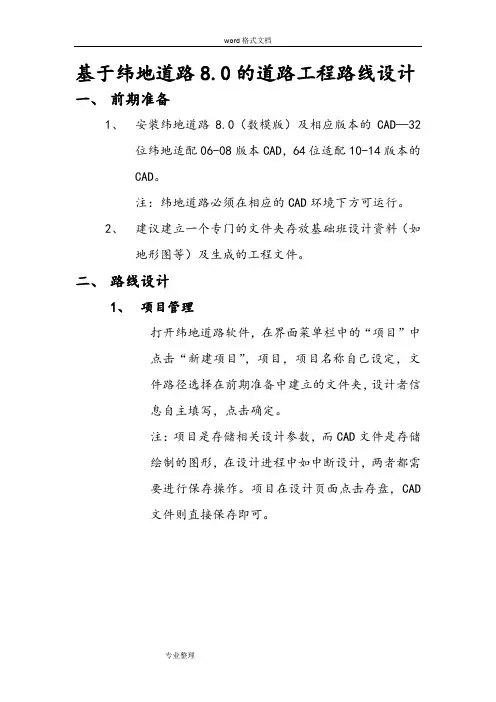

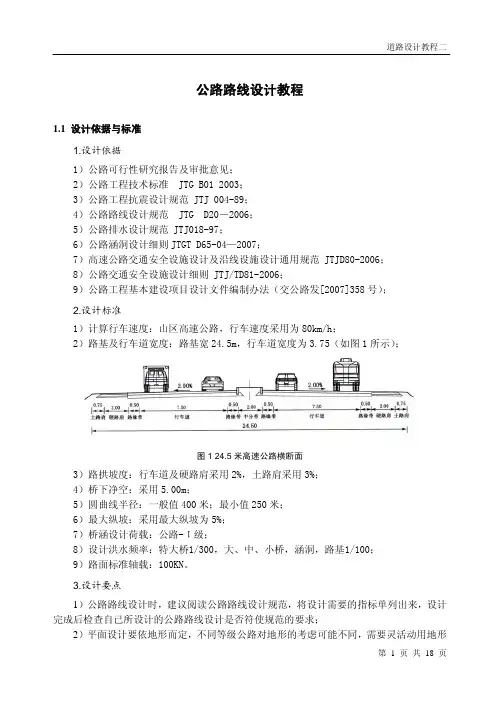

基于纬地道路的道路工程路线设计 一、 前期准备 安装纬地道路 （数模版） 及相应版本的 CAD —32 位纬 地适配06-08版本CAD, 64位适配10-14版本的CADb 注：纬地道路必须在相应的 CAD 环境下方可运行。 地形图等）及生成的工程文件。 路线设计 打开纬地道路软件,在界面菜单栏中的“项目”中 点击“新建项目” ,项目,项目名称自己设定,文 件路径选择在前期准备中建立的文件夹, 设计者信 息自主填写,点击确定。 注：项目是存储相关设计参数,而 CAD 文件是存 储绘制的图形, 在设计进程中如中断设计, 两者都 需要进行保存操作。项目在设计页面点击存盘, CAD 文件则直接保存即可。 1、 2、 建议建立一个专门的文件夹存放基础班设计资料（如 1、 项目管理
平向墅点丈存若 图1平面交点选取 单栏中选择所要设计道路的地形图，点击打开。 清晰（可做可不做）。 点击拾取去选取起点位置，确定合适的起点之后点 击“插入”就可以进入其余交点的确定步骤，交点 确定步骤主要根据地形判断，进而确定整条线路走 向（可以打开“对象捕捉”），完成交点的拾取之 后右击点击确定。 注：如果拾取过程中发现某个点需要调整，不必删 除重来，可以完成初始线路选定之后点击实时修改， 点击需要调整的点之后右击直接拖动到理想位置然 X (JO IP V C F ) 0 诵驗晋曲塢计》?式 3^M -已tlE 「R —二阳趙：t. a 即和电 SiiBS 示 交点静ft 玄瘟方拉 后 a 上養 K.?st 切蛭T1 輕 31.. . K?5C >hac 俺石R K?S2 戳妝？ VBiTZ 剧住 交点,fi 号 ft 倾 ZFl ： a El CHY ： 曲 P ：QZ) S3f YH ； roKtoo 10+000 10+000 ro+ooo 1网00 I ?定I 2、 主线平面设计 a.在“文件”下拉菜单中点击“打开” ,在弹出的菜 b.选中地形图，把颜色改成“灰度 9”，使后续路线更 c.在“设计”下拉菜单中点击“主线平面设计” ，接着
（一）系统应用环境需求 1. 微软Windows 操作系统环境 Microsoft Windows XP、Vista、7/8（32/64位）；Microsoft Windows Server2000、Server2003以及Server2008；专业版、家庭版、旗舰版、工作站和服务器等版本均可。 2. CAD绘图平台环境 AutoCAD 2002～2014（Autodesk）以及更新的版本(32 和64 位)。 也可支持Autodesk Civil 3D 2005以及更新的版本。 3. Office办公软件环境 Microsoft Office 2000～2013（微软）以及更新的版本（32 和64 位）。 说明： 1）需要Microsoft Office Word输出部分设计成果说明和文档。 2）需要Microsoft Office Excel输出部分设计成果表格。 4. 计算机硬件环境 处理器（CPU）：2GHz 以上Intel 或AMD 更新的处理器。 内存（RAM）：1GB 以上。 硬盘空间：1G以上存贮空间。 显示器：分辨率不低于1024 x 768 。 图形显卡：支持OpenGL 技术的各类显示卡（纬地数字交通与工程仿真系统的需求）。 5. 语言 系统可使用的语言环境：中文（纬地道路CAD系统可提供英文版）。 （二）技术功能说明 道路三维CAD软件技术（数模级） ?该技术严格按照我国现行规范和标准研发和编制,可直接投入各设计阶段进行应用。可 大幅度提高设计质量和效率，同时提供了方案比选优化的工具，可快速进行优化和比选，从而达到缩短设计周期，减少造价的目的。 ?该技术提供了路线平纵面线形设计常规计算和反算的各种模式，可完成各种常见线形的 计算和绘制，同时集成了动态拖动技术，可快速实现交点、变坡点、曲线半径、长度及坡度的设置与修改，并可以快速输出符合现行规范要求的平纵设计图纸。可辅助设计完
马上又到学生毕业设计的时间了，关于纸质图如何利用各专业软件进行设计又将变成高频的问题出现于各论坛、QQ讨论群中，应多位朋友的要求，今天就纬地软件如何结合扫描地形图进行道路设计和出图这方面的问题，进行一个整理和分享,供有需要的朋友作为参考。首先声明一点，这个和纬地软件其实没有任何的关系,完全就是cad的操作和对cad图形,扫描图形比例角度的换算和理解。就我个人掌握的情况和信息，在这一块目前问题主要集中在两个方面，下面将分别进行说明。 一、对纸质的地形图进行扫描，插入cad中利用cad操作把位置，角度 比例都调整好，然后依托该地形图进行设计和出图。 先说下思路：将扫描的图片导入CAD后，利用cad的参照缩放命令，将图片尺寸和方位调整合适。这里又分两种，一种只要比例对了就行，而另一种还需要准确的对上坐标，分别说下具体操作： A、不考虑坐标 1、导入图片：点击cad菜单，插入——光栅图像——指定文件、指定插入 点； 2、图片上找两点A、B（建议借助于坐标网格），这两点对应的实际距离（L） 必须是已知的（这里建议考虑下网格作为参考点，一般图上都会有网格的）。
3、在cad命令窗口输入命令SCALE（放缩），选图片，指定A为基点， 指定参照长度时，先选A点再选B点，提示输入新长度时，输入实际长度数值L。完成。这时用命令DIST，测量图上AB的距离，为实际长度L。至此，图片的比例就完全与实际相符合了。 B、考虑坐标 1、导入图片：插入——光栅图像——指定文件、指定插入点； 2、图片上找两点A、B（建议借助于坐标网格），这两点对应的实际坐标必须已知； 3、工具坐标，计算AB距离L，输入命令SCALE，选图片，指定A为基点， 指定参照长度时，先选A点再选B点，提示输入新长度时，输入实际长度数值L。完成。这时用命令DIST，测量图上A、B的距离，为实际长度L； 4、在根据A、B的实际坐标，在cad中画出A、B的实际位置，分别为AA 和BB。选中图片，输入命令move（移动），以A为基点，移动至AA点，； 以AA点位基点，输入命令ROTATE（旋转），旋转，使B点与BB点完全重合。 这样，图形的大小，方位都完全对了，现在可以按照纬地正常的流程去设计，最后出的图表中所有的距离，坐标，方位都是正确的了。有些朋友会按照插入的光栅图形用pline线去描地形图，最好也是从这里开始。 二、在低等级道路中，工程人员根据实测数据，利用纬地软件做完了平 纵横设计，在出图的时候，希望在平面图上插入扫描的纸质地形图
使用EICAD进行路线设计的流程 EICAD的综合版既可做路线，也可做立交，而路线版就只能做路线，所以使用EICAD 的设计流程分为路线的设计流程和立交设计流程。和DICAD一样，无论是做路线设计，还是做立交设计，第一步都是先建立CAD的工作目录。建立的过程如下： 首先，在硬盘的一个分区上新建一个文件夹，如在D盘根目录下创建一个项目目录，在D盘根目录上单击右键,选新建-->文件夹，如下所示： 然后将文件夹的名称改为项目名称。 工作目录建立好以后，我们打开CAD加载EICAD程序， 加载成功后运行项目数据环境，在“项目信息”栏里面选择“新建项目”
根据对话框要求进行项目设置。 项目建好后，我们用同样的方法，在项目数据环境里面选择“创建道路”，根据对话框要求进行道路设置。 注意：一个项目下面可以创建多条道路，这个功能主要是考虑到互通设计的需要。 项目建立好以后，我们就可以根据要求，按平纵横的顺序进行路线设计或立交设计。 使用EICAD做路线设计时，我们按平面设计、纵断面设计、横断面设计的顺序来进行设计。设计好最后是出图，包括平纵横的各种图表。 平面设计： 对于城市道路而言，路线一般是规划好的，在规划的基础上做优化 平面设计命令可从命令菜单中选取，也可从命令行中输入，还可以直接单击快捷命令菜单项 1. 布设导线 一般情况只用把规划里的路线拷贝出来就可以了 用”导线设计”命令，布设导线，或由已存在的导线文件生成导线线位，快捷菜单及命令对话框如下图所示： 在命令对话框中选取或选取按 钮打开已有的导线文件（*.dx/jd）或点击搜索交 点,再选，最后选即可完 成导线的布设。 2.平曲线设计 按实际情况及需要，分别选用“三单元平曲线设计”、“五单元平曲线设计”、“七单元平曲线设计”、“三单元回头曲线设计”、“五单元回头曲线设计”命令，设置合适的参数，完成平曲线的设计。 *S形曲线设计 平曲线设计好后，要把最终结果原位粘贴至规划图里，看与规划的路线是否一致 3. 桩号初始化 桩号的顺序：从左往右、从上往下 平曲线设计完成后，就可利用“桩号初始化”命令，设置相关的参数，给路线缚上桩号信息。设置相关参数后，按按钮，桩号初始化完成。 注意： （1）路线的起点桩号可以为任意值； （2）路线名称是不同路线的区别，不同的路线有不同的名称后，在下面的的数据存储，和超高、横断面文件的生成时，将会根据所选的路线自动搜索出来，便于资料的对应。（3）关于断链信息：在路线有断链时，要把复选按钮选上，然后在后
3.1运行软件 图1-1-1程序界面 3.2建立设计项目 点击“项目”→“新建项目”，指定项目名称、路径，新建公路路线设计项目。 3.3打开数字地形图 应用AutoCAD打开数字化地形图。 3.4平面线形设计 3.4.1打开“主线平面设计”对话框 点击“设计”→“主线平面设计”，打开主对话框，如下图所示。
图1-1-2主线平面设计对话框 对于已有项目，“主线平面设计”启动后，自动打开并读入当前项目中所指定的平面交点数据。用户点按“计算绘图”后便可在当前屏幕浏览路线平面图形。 3.4.2确定交点 1)单击主线平面设计对话框上的【拾取】按钮，从图中选择路线起点位置，获 得路线起点的坐标，并显示在对话框上（图1-1-3）。也可以在键盘上直接输入起点的坐标。 图1-1-3 起点的坐标 2)单击对话框上的【插入】按钮，从图中选择（或者键盘输入）路线其它交点 的坐标，可以连续选择多个交点的位置，也可以只选择一个交点的位置，按“ESC”键退出交点位置的选择，返回主线平面设计对话框。结果见图1-1-4。
图1-1-4路线交点 说明：（1）“交点序号”、“交点名称” “交点序号”显示的是软件对交点的自动编号，起点为0，依次增加。 “交点名称”编辑框中显示或输入当前交点的名称，交点名称自动编排，一般默认为交点的序号，可以改成其它的任何名称，如起点改为BP ，终点改为EP 。在调整路线时，如果在路线中间插入或删除交点，系统默认增减交点以后的交点名称是不改变的。如果需要对交点名称进行重新编号，可在交点名称处单击鼠标右键，系统即弹出交点名称自动编号的选项菜单（如图1-1-5所示），选择对当前项目的全部交点进行“全部重新编号”，或“从当前交点开始重新编号”，或“以当前交点格式重新编号”。 路线起点 交点1 交点2 交点3 交点4

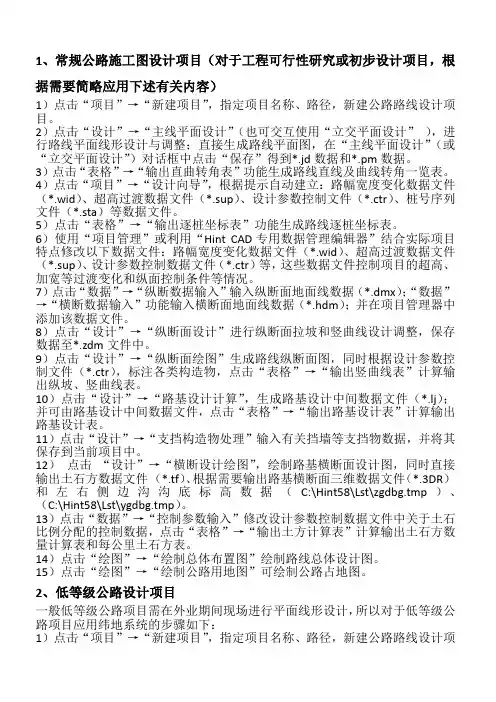

发个纬地的低等级公路设计指南给大家，希望对有需要的朋友予以帮助（如有需要的可给出评论后，我会把下面的补齐） 纬地低等级公路计算机设计指南 前言 随着计算机的逐渐普及和科技的高度发展，甩掉绘图板已不再是一句口号，利用计算机进行设计和绘图在整个设计行业已呈渐渐普及之势，期间经历了从无到有、从少到多、从低层次的计算绘图到高层次的在计算机上进行设计和方案比选，其发展速度不亚于计算机的发展，可以说是紧跟着计算机的发展。在这种形势下，许多低等级公路的建设、设计及施工等部门也纷纷开始添置计算机等设备及道路辅助设计软件进行工程项目的设计绘图等工作。而如何应用软件及熟练操作软件进行设计则成为首先需要解决的问题。本书就针对低等级公路的测设特点，详细讲述如何利用纬地道路辅助设计系统进行低等级公路的内业设计工作。 低等级公路测设的主要特点是：1、采用多种测设方法（有的甚至是较为落后的方法，不能运用到GPS等先进方法），进行现场定线、调线；2、特别是对于山区公路，为了适合地形变化，减少工程造价，平曲线数量繁多、复杂；3、测设过程中多处出现断链。一般低等级公路的外业测设大多是采用传统的测设方法，即实地定线测量的一次定测方法，用花杆穿线、经纬仪测角、皮尺拉距、水准仪抄平等方法和手段完成外业测量，然后将测量得到的平面设计数据、纵横断面数据以及桥涵、地质等其它外业调查资料带回来做内业设计。 那么如何应用公路设计软件将这些原始数据输入计算机进行内业设计呢？纬地道路辅助设计系统充分考虑了这一类用户的需求，可以采用多种方法录入外业测量数据进行设计，下面就低等级公路如何利用纬地道路辅助设计系统进行设计，举例做一个详细的操作使用过程说明。 示例项目概况项目名称：××电站库区公路迁建工程公路性质：新建工程 公路等级：三级计算车速：30km/h 路基宽度：7.5m 路面宽度：6m 本说明是按照设计的先后步骤，一步一步进行操作过程地说明的，用户须按照此步骤从新建项目开始，逐步地进行设计操作。软件应用的流程总体上就是我

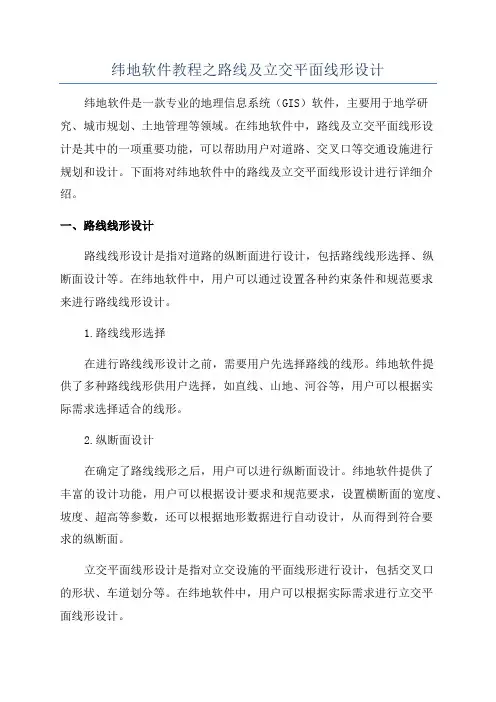

纬地软件教程之路线及立交平面线形设计 3.1 前言 在HintCAD系统中平面的设计主要采用两种方法,即曲线设计法和交点设计法,前者适用于互通式立体交叉的平面线位设计,而后者适用于公路主线的设计（类似于典型的交点转角的设计方法）.用户可根据情况分别采用,两者也可穿插使用,其数据可以相互转化. 平面设计是HintCAD的主要功能,要很好地掌握和应用平面设计功能,需先理解本系统所应用的路线与互通立交平面的曲线设计思想. 立交平面设计采用的是以线元相互首尾搭接（积木法）,再辅以起终点接线约束和终点智能化自动接线的方法；主线平面设计仍以线元为最终计算单元,采用“缓圆缓”三线元捆绑结构的可组合式交点曲线模型进行设计,并结合设计需求开发有多种反算模式. 动态可视化设计与修改,是道路CAD设计的主要发展方向,HintCAD系统中,利用实时拖动技术,在动态可视化设计方面进行了大量的探索和实践.“实时拖动”是本系统平面设计以及纵断面拉坡设计的核心,您只有在熟悉和掌握了本系统的各种“拖动”功能之后,才能真正体会到本系统在这些方面的优越性能. 关于HintCAD平面设计思想和方法的论文《互通式立交动态可视化设计研究》和《公路路线的交点曲线计算法》先后在《公路》1999.9期和《国外公路》1999.6期杂志发表,可供参考,见附录. 3.2 平面线形设计方法之一“曲线设计法” 公路路线与立交的线形可由三种基本曲线段相互搭接组成,圆曲线、缓和曲线（回旋线）和直线.每一基本曲线段由以下几项参数来加以确定描述：Z&Y 曲线在前进方向上向左或向右 P 曲线在横向错移值 S 曲线段的长度,正值表示曲线的弦长,负值表示曲线弧长 A 曲线段回旋线参数值,直线和圆曲线为0 RO 曲线段起始曲率半径,为非零值,9999表示曲率半径为无穷大（输入0或负值也均被认为是无穷大） RD 曲线段终点的曲率半径,为非零值,9999表示曲率半径为无穷大

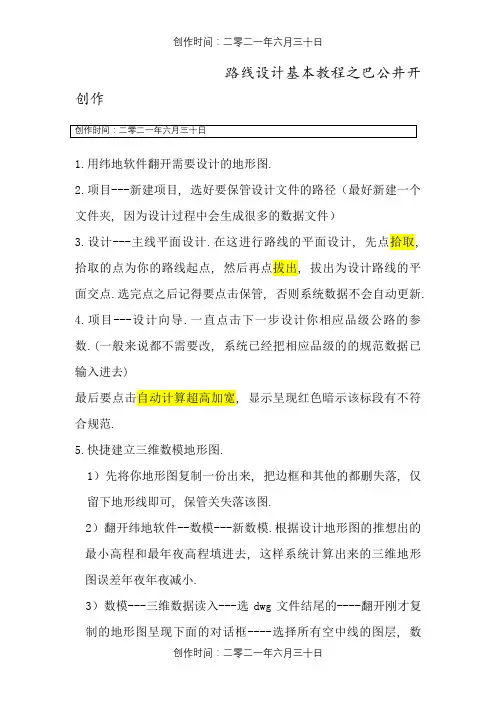

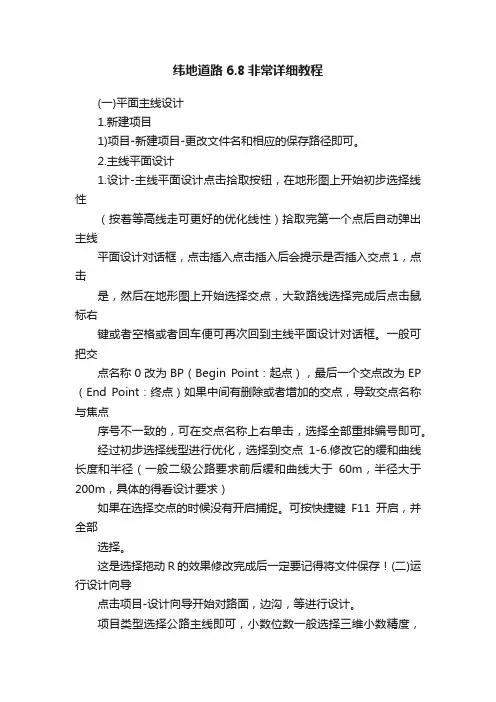

纬地5.88路线设计基本教程 1.用纬地软件打开需要设计的地形图。 2.项目---新建项目，选好要保存设计文件的路径（最好新建一个文件夹，因为设计过程中会生成很多的数据文件） 3.设计---主线平面设计。在这进行路线的平面设计，先点拾取，拾取的点为你的路线起点，然后再点插入，插入为设计路线的平面交点。选完点之后记得要点击保存，否则系统数据不会自动更新。 4.项目---设计向导。一直点击下一步设计你相应等级公路的参数。(一般来说都不需要改，系统已经把相应等级的的规范数据已输入进去)
