工艺流程设计课件

  • 格式：ppt
  • 大小：610.50 KB
  • 文档页数：66

下载文档原格式

  / 66

合集下载

工艺流程图ppt课件

工艺流程图ppt课件
2、 一切流程操作均应遵循“先开后关”的原则，即确认新流程已经导通后，方 可切断原流程。
3、 具有高低压衔接部位的流程，操作时必须先导通低压部位，后导通高压部位。 反之先切断高压，后切断低压。
4、 流程操作开关阀门时，必须缓开缓关，以防止发生“水击”现象，损坏管道 和设备。向无压或从来未升过压的管段升压时，更应缓开阀门，至压力平衡 后方可正常开大。
5、 对于两端压差较大的闸板阀，可先开阀体上的旁通阀平衡调压。 6、 液压球阀和平板阀操作时只许全开全关。手动阀开完后，要将手轮倒回半圈
或一圈。
12
工艺流程中管线图色标准
① 油管线： 灰色 ② 天然气： 橘黄色 ③ 清水管线：绿色 ④ 污水管线：褐色 ⑤ 注水管线：蓝色 ⑥ 破乳剂、润滑油：橘黄色 ⑦ 热水管线：银白色 ⑧ 清污管线、排污管线：红色 ⑨ 污油管线：黑色
24．Y型过滤器
18
四、常用工艺流程图图例
25．网状过滤器

26．孔板
27．阻火器 28．同心异径管接头 29．偏心异径管接头
(旧)
19
四、常用工艺流程图图例
30．装卸鹤管
31．绝缘法兰 32．紧急切断阀 33．安全回流阀
20
四、常用工艺流程图图例
34．节流阀
10、 看一条管线要从头到尾看完，弄清来龙去脉后再看另一条管线。要分清主管路与支 管路的关系，发现疑点要记录清楚，便于提出问题和整改。最后看次要、辅助管线， 了解其作用和性能。
11、 图样看完后要重新装好，妥善分类保管。
11
集输工艺流程的操作应遵循的原则
1、 集输工艺流程的操作和切换，必须实行调度统一指挥，非特殊紧急情况，任 何人未经授予权限的调度人员的同意，不得擅自改变操作。

工艺流程设计ppt课件

工艺流程设计ppt课件

甘油含量% ≥98.5
密度（ρ20）g/ml ≥1.2572
硫酸化灰分% ≤0.01
酸度或碱度 ≤0.064
皂化当量 ≤0.64
氯化物（以Cl计）% ≤0.001编辑版pppt
9
第二节 工艺流程设计
当生产工艺路线选定之后，即可进行流程设计。它和车间布置设计是 决定整个车间（装置）基本面貌的关键性的步骤，对设备设计和管路设计 等单项设计也起着决定性的作用。
第五节 典型设备的自控方案
现代化学工业的特点之一是自动化程度较高。 本节介绍常用的化工典型设备（泵、压缩机、换热器、反应釜）的自 控流程。
一、泵类的自控方案
1. 离心泵
编辑版pppt
17
2. 容积式泵
往复泵、齿轮泵、螺杆泵和旋涡泵等。 当流量减小时容积式泵的压力急剧上升，因此不能在容积式泵的出口 管道上直接安装节流装置来调节流量，通常采用旁路调节或改变转速、改 变冲程大小来调节流量。
工艺流程设计是工艺设计的核心，只有在工艺流程确定后，其它各项 工作才能陆续展开。
本节主要介绍工艺流程设计的任务和方法。
一、工艺流程设计的任务
包括两方面：
1. 确定生产流程中各个生产过程的具体内容、顺序和组合方式。
2. 绘制工艺流程图。
编辑版pppt
10
设计步骤：
① 确定整个流程的组成； ② 确定每个过程或工序的组成； ③ 确定工艺操作条件； ④ 控制方案的确定； ⑤ 合理利用原料及能量； ⑥ 制定三废的治理方法； ⑦ 制定安全生产措施。
➢ 掌握国内外化工技术经济资料，仅靠设计人员自己搜集是不够的， 还应取得技术信息部门的配合，有时还要向咨询部门提出咨询。
2. 落实设备
对各种生产方法中所用的设备，分清国内已有定型产品的、需要进

工艺流程设计

工艺流程设计

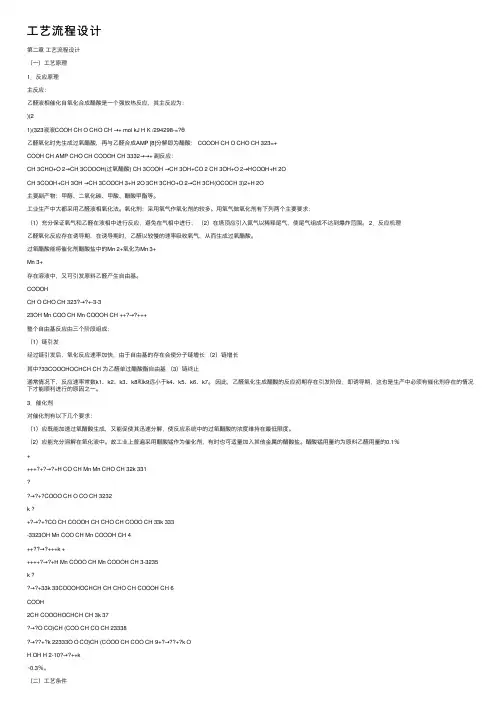

⼯艺流程设计第⼆章⼯艺流程设计（⼀）⼯艺原理1．反应原理主反应：⼄醛液相催化⾃氧化合成醋酸是⼀个强放热反应，其主反应为：)(21)(323液液COOH CH O CHO CH →+ mol kJ H K /294298-=?θ⼄醛氧化时先⽣成过氧醋酸，再与⼄醛合成AMP [8]分解即为醋酸： COOOH CH O CHO CH 323=+COOH CH AMP CHO CH COOOH CH 3332→→+ 副反应：CH 3CHO+O 2→CH 3COOOH(过氧醋酸) CH 3COOH →CH 3OH+CO 2 CH 3OH+O 2→HCOOH+H 2OCH 3COOH+CH 3OH →CH 3COOCH 3+H 2O 3CH 3CHO+O 2→CH 3CH(OCOCH 3)2+H 2O主要副产物：甲醇、⼆氧化碳、甲酸、醋酸甲酯等。

⼯业⽣产中⼤都采⽤⼄醛液相氧化法。

氧化剂：采⽤氧⽓作氧化剂的较多。

⽤氧⽓做氧化剂有下列两个主要要求：（1）充分保证氧⽓和⼄醛在液相中进⾏反应，避免在⽓相中进⾏；（2）在塔顶应引⼊氮⽓以稀释尾⽓，使尾⽓组成不达到爆炸范围。

2．反应机理⼄醛氧化反应存在诱导期，在诱导期时，⼄醛以较慢的速率吸收氧⽓，从⽽⽣成过氧醋酸。

过氧醋酸能将催化剂醋酸盐中的Mn 2+氧化为Mn 3+Mn 3+存在溶液中，⼜可引发原料⼄醛产⽣⾃由基。

COOOHCH O CHO CH 323?→?+-3-323OH Mn COO CH Mn COOOH CH ++?→?+++整个⾃由基反应由三个阶段组成：（1）链引发经过链引发后，氧化反应速率加快，由于⾃由基的存在会使分⼦链增长（2）链增长其中?33COOOHOCHCH CH 为⼄醛单过醋酸酯⾃由基（3）链终⽌通常情况下，反应速率常数k1、k2、k3、k8和k9远⼩于k4、k5、k6、k7。

因此，⼄醛氧化⽣成醋酸的反应初期存在引发阶段，即诱导期，这也是⽣产中必须有催化剂存在的情况下才能顺利进⾏的原因之⼀。

工艺流程设计与工艺流程的选择(ppt 34页)

工艺流程设计与工艺流程的选择(ppt 34页)

、
部分组合而成。
两
33
灌装、计量、贮存、输送等 ）
• 未反应物循环利用（返回反应过程或加工 成副产物）
• 副产物处理（设计制备、包装、贮运等）
14
三废处理：
• 三废：
• 废气 • 废液 • 废渣
• 所含有害物质在排放前应该达到排放标准；尽量 综合利用，变废为宝；污染问题不解决，不允许 投产。
• 相关政策法规
15
其他相关措施及设计： • 确定公用工程的配套措施 • 确定操作条件和控制方案 • 制定切实可靠的安全生产措施 • 保温、防腐的设计
工艺流程设计中考虑的问题：
内容、顺序和组合方式 一般也按比例绘制。
1．确定生产流程中各个生产过程的具体内容、顺序和组合方式 放气（管道上边）、排液（管道下边）、液封（按实际比例长度表示）：画全
• 2．绘制工艺流程图 (1)操作方式（连续、间歇）
未反应物循环利用（返回反应过程或加工成副产物） (6) 制定三废的治理方法。 三、工艺管道及仪表流程图
• 2．落实设备 • （分为三种类型：国内已有定型产品；需
要进口；国内需重新设计制造） • 3. 全面对比
7
全面分析对比的主要内容 ：
• ①几种技术路线在国内外采用的情况及发 展趋势；
• ②产品的质量情况； • ③生产能力及产品规格； • ④原材料、能量消耗情况； • ⑤建设费用及产品成本； • ⑥三废的产生及治理情况； • ⑦其他特殊情况。仪Fra bibliotek图例）25
１.设备的表示方法 (1)设备画法 • 图形：（常用设备图例见表２-１）
一般按比例用细实线（b/3）绘制，画出主要轮廓。 过大或过小设备可适当缩小和放大比例。
• 相对位置：

化工设计概论之工艺流程设计PPT(共103页)

化工设计概论之工艺流程设计PPT(共103页)

反 应
产品 分离
产品 精制
贮存 包装
一、概念设计
1.工艺路线的流程化
将这六个过程详细地加以研究，具体 化到各个过程需要哪些化工单元操作加以 组合，各化工单元操作又需要什么样的装 备、设备、机械，这些单元操作的运行参 数以及它们的运行次序，物料在化工单元 操作中的“流水线”关系，以保证获得预 期质量和数量的产品，这个将工艺过程具 体化的设计过程，称为工艺路线的流程化。
第三节 工艺流程的设计
工艺流程设计步骤 工艺流程设计一开始，首先进行概
念设计或方案设计，设计出工艺流程草图， 经物料计算后，再设计出工艺物料流程图， 当设备计算结束时，开始绘制初步设计的 管道及仪表流程图，只有当车间设计结束， 进一步修改流程图后才能最后画出正式的 施工图阶段的管道及仪表流程图。
第三节 工艺流程设计
产控制和管理。
第三节 工艺流程的设计
工艺流程设计是工艺设计的核心，它 通过工艺流程图的形式，形象地反映化 工生产由原料输入到产品输出的过程， 其中包括物料和能量发生的变化，物料 的流向以及生产中所经历的工艺过程和 使用的设备仪表等。
第三节 工艺流程的设计
工艺流程设计的主要任务
（1）确定生产流程中各个过程的具体内容， 顺序和组织方式，操作条件，控制方案，确定 “三废”治理方案，确定安全生产措施，达到 加工原料以制得所需产品的目的。
（2）在工艺流程设计的不同阶段，绘制不 同的工艺流程图。
第三节 工艺流程的设计
工艺流程设计的原则
(1)尽可能采用先进设备、先进生产方法及成熟 的科学技术成就，以保证产品质量。
(2)充分利用原料，努力提高原料利用率，提高生 产率，采用高效率的设备，降低原材料消耗及 水电汽消耗，降低产品的生产成本，降低投资 和操作费用，以便获得最佳的经济效益。

精选工艺流程设计课件PPT80页

精选工艺流程设计课件PPT80页
PID
这几种图由于要求不同，其内容和表达的重点也不一致，但彼此之间却有着密切的联系。
§3 工艺流程图-工艺流程草图
定义：表达整个工厂或车间生产流程的图样，供设计开始对工艺方案讨论用。
组成：物料流程、图例、设备一览表
1、物料流程 a，设备示意图：大致轮廓和示意结构，甚至可用一方框代替。管道及仪表流程 图上的设备、机器图例见（HG/T 20519-2009），图形线条宽度为0.25或0.3mm。 b，流程管线及流向箭头：画出全部物料管线和一部分动力管线（如水、蒸汽、 压缩空气、真空等），物料管线：粗实线（0.9~1.2mm）；动力管线：中实线 （0.5~0.7mm）；引线等细实线（0.15~0.3mm）（ HG/T 20519-2009 ）。 c，文字注释：写出必要的内容，如设备名称、物料名称及物料流向等。 2、图例：只需标出管线图例。 3、设备一览表：只包括序号、位号、设备名称和备注。 画法：由左向右展开，先物料流程，其次图例，最后标题栏和设备一览表。
§2 工艺流程设计
一、流程设计的任务
流程设计和车间布置设计是决定整个车间（装置）基本面貌的关键性 步骤，对设备设计和管路设计等单项设计也起着决定性的作用。
流程设计的主要任务
确定生产流程中各个生产 过程的具体内容，顺序和 组合方式，达到由原料制 得所需产品的目的。
绘制工艺流程图，要求以 图解的形式表示生产过程 中当原料经过各个单元操 作制得产品时，物料和能 量发生的变化及其流向，
液氨
CG
DNW
脱盐水
FL
液体燃料
SG
DW 饮用水、生活用水 ERL 液体乙烯或乙烷 FW
物料名称 氢
惰性气
氮 泥浆 真空排放气 熔盐 排液、导淋 放空 氨水 转化气 合成气 消防水

《工艺流程》课件

《工艺流程》课件
详细描述
绿色化工艺流程强调在生产过程中减少对环境的污染和资源 的消耗，通过采用清洁生产技术和绿色材料，降低能耗和排 放，提高资源利用效率。同时，绿色化工艺流程还能够降低 生产成本，提高企业的市场竞争力。
个性化工艺流程
总结词
随着消费者需求的多样化，个性化已经成为工艺流程的重要发展方向。
详细描述
个性化工艺流程以满足消费者个性化需求为目标，通过定制化生产和小批量生 产等方式，提供多样化的产品和服务。同时，个性化工艺流程还能够缩短产品 上市时间，提高企业的市场响应速度。
06
实践与应用
实际生产中的应用案例
案例一
某机械制造企业的工艺流程优化 。通过改进工艺流程，提高生产 效率，降低成本，最终实现企业
效益的提升。
案例二
某化工企业的工艺流程改造。针 对原有工艺流程中存在的问题， 进行技术升级和流程再造，提高
产品质量和环保性能。
案例三
某食品加工企业的工艺流程创新 。通过引入新技术和设备，简化 工艺流程，提高生产效率，满足
设备与工具的安全操作
强调设备与工具的安全操作规程，以防止事故发生。
工艺参数
01
工艺参数的设定
根据工艺需求设定合适的工艺 参数。
02
工艺参数的控制
提供工艺参数的控制方法，以 确保工艺过程的稳定性和产品
质量。
03
工艺参数的优化
探讨如何优化工艺参数以提高 产品质量和降低生产成本。
工艺方法
工艺方法的确定
市场需求。
学生实践环节指导
实践一
学生分组进行实际生产 流程调研，了解生产过 程中的工艺流程和技术
要求。
实践二
学生根据所学知识，对 实际生产流程进行分析 和优化，提出改进方案

工艺流程设计教材(PPT 121页)

工艺流程设计教材(PPT 121页)
• 三废：废气、废液、废渣;
• 所含有害物质在排放前应该达到排放标准；
• 尽量综合利《工用业，三变废废处为理宝新工；艺污新染技问术题与不检测解控决制，标 不允许投准产规范及环境影响评价实用手册》
《工业三废（废水、废气、废物）相关法律
• 相关政策法法规规条文释义与违法处理程序、标准及案例
分析实务全书》 《化学工业职业标准·化工三废处理工》 《工厂与环境--三废的弊害与治理》 《国外石油化工三废 》
19
化工设计 Design of Chemical Engineering
20
化工设计 Design of Chemical Engineering
(4) 确定控制方案
a 离心泵的流量控制
21
化工设计 Design of Chemical Engineering
b 液位控制
22
化工设计 Design of Chemical Engineering
设项目，必须保证在其服务期限内有足够的、稳 定的原料来源。
7
化工设计 Design of Chemical Engineering
3．合理性
①中国人民的消费水平及各种化工产品的消费趋势；
②中国化工机械设备及电气仪表的制造能力；
③中国化工生产所用的化工原材料及设备用金属 材料的供应情况；
④中国环境保护的有关规定和化工生产中三废排 放情况；
⑤劳动就业与化工生产自动化水平的关系； ⑥资金筹措和外汇贮备情况。
8
化工设计 Design of Chemical Engineering
2.1.2 生产方法和工艺流程设计的步骤 3 • (1) 搜集资料，调查研究
（技术路线特点、工艺参数、原材料和公用工 程单耗、产品质量、三废治理以及各种技术 路线的发展情况与动向等）

第三章 工艺设计(工艺流程)(共101张PPT)

第三章 工艺设计(工艺流程)(共101张PPT)

(5)合理利用原料及能量：计算出整个装置的技术经 济指标，要合理地做好能量回收与综合利用，降低能 耗。据此确定水、电、蒸汽和燃料的消耗。
(6)制定三废的治理方法：除了产品和副产品外，对全流 程中所排出的三废要尽量综合利用，对于无法回收利用 的，那么须进行妥善处理。
(7)制定平安生产措施。

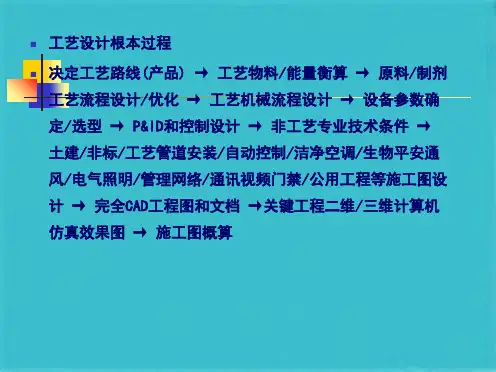

四、工艺流程设计方法
辅助原料为：液氨99.8%、浓硫酸98%、活性碳(医用)。原料 全国各地都有充分供给。
反响: 富马酸+NH3
天门冬氨酸
化学名称：L-天门冬氨酸 α-氨基丁二酸 L-氨基琥珀酸 分子式：C4H7NO4
H ｜
结构式: HOOC-CH2-C-COOH ｜ NH2
分子量：133.10 主要设备:发酵罐\酶反响器\压滤机\结晶器\离心机\枯燥器\
2、反响过程
根据反响过程的特点、产品 的要求、物料特性、根本工 艺条件来决定采用生化反响
3、反响后处理
根据反响特性和产品质量要求 ，实际过程可能会出现以下情 况：
〔1〕副反响的发生。
〔2〕多组分平衡 ，过剩原料回 收别离。
〔3〕有害杂质净化。
〔4〕产物聚集状态 ，多相混合，
4、产品的后处理
经过别离净化后的产品 ，有些是下 一工序的原料有些可作商品，还有需 要后处理，如筛 分、包装、灌装、 计量、贮存、输送。这些过程都需要 有一定的工艺设计装置。
在医药方面，是氨基酸制剂的主要成分，是L-天门冬氨酸钾、镁 、钙、天门冬酰氨多种药物的合成原料；
在食品工业方面，L-天门冬氨酸是一种良好的营养增补剂，添加于各种 清凉饮料；是糖代用品阿斯巴甜的主要生产原料；
在化工方面，可以作为制造合成树脂的原料，大量用于合成环保 材料聚天门冬氨酸；亦可作为化装品的营养性添加剂等。

工艺流程图PPT课件

工艺流程图PPT课件

.
15
二、设备的图示 (5)
5.设备间的相对位置 ①按流程顺序由左向右横向排列设备，设备 间距根据管线多少而定，要便于管线连接和标注。 图面要排列整齐、饱满、匀称。避免管线过量往 返。 ②设备间的相对高低应尽可能符合实际，地 下或半地下设备要表示一段相关地面。
.
16
三、管道的图示（1）
1. 用单粗实线绘制，表达各物料进出设 备的情况。各类管道的线型规定如下：
（举例：工艺物料、其它物料、隔热、 伴热、仪表信号线、固体物料)
.
17
工艺物料 其它物料 隔热 伴热
仪表信号线
三、管道的图示（2）
2. 管线应横平竖直，注意避免穿过设备； 减少管线交叉，交叉处断开其中一条线，
.
19
三、管道的图示（3）
3. 管道的放气、排液、取样、液封均应 表达.
4. 当图上管线与其它图纸有关时，用空心箭 头框说明来、去向，箭头框内注明相应图纸 序号或编号，框上或一端标注承接的设备位 号（或管代号、仪表位号）。空心箭头框一 般画在图纸两侧。
.
3
一、管道及仪表流程图的作用
管道及仪表流程图是最重要的工艺图 样，是工艺设计的主导及核心，是其它各 项设计的依据。如提出设备条件图，设备 设计及选型，设备布置，管道布置， 仪表 及自动化设计。同时又可作为施工、操作、 和检修的指南。
.
4
二、管道及仪表流程图的内容
1.图形 表达流程中的全部设备、管道及管 件阀门、仪表控制点。
部分组成
举例: T1005A
甲醇精馏塔
设备位号 设备位号线（粗实线） 设备名称
.
27
(1)设备位号
由类型代号、主项编号、顺序号、相同设 备数量尾号组成。
  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
《化工设计》
第一节 生产方法和工艺流程的选择
上述三项原则必须在技术路线和工艺流程选择中全 面衡量，综合考虑。一种技术的应用有长处，也有 短处。设计人员必须采取全面分析对比的方法，并 根据建设项目的具体要求，选择其中不仅对现在有 利，而且对将来也有利的工艺技术，竭力发挥有利 的一面，设法减少不利的因素。比较时要仔细领会 设计任务书提出的各项原则要求，要对收集到的资 料进行加工整理，提炼出能够反映本质的、突出主 要优缺点的数据材料，作为比较的依据。要经过全 面分析、反复对比后选出优点较多、符合国情、切 实可行的技术路线和工艺流程。
《化工设计》
第一节 生产方法和工艺流程的选择
• 二、生产方法和工艺流程确定的步骤
确定生产方法和工艺流程要经过几个阶段： 1. 资料搜集与项目调研 这是确定生产方法和选择工艺流程的准备阶段。在 此阶段，要根据建设项目的产品方案及生产规模， 有计划、有目的地搜集国内外同类型生产厂的有关 资料，包括技术路线特点、工艺参数、原材料和公 用工程单耗、产品质量、三废治理以及各种技术路 线的发展情况与动向等技术经济资。掌握国内外化工
第二章 工艺流程设计
• 本章主要内容：
2.1 生产方法和工艺流程的选择 2.2 工艺流程设计 2.3 工艺流程图 2.4 典型设备的自控方案 2.5 工艺流程图计算机绘制软件简介
• 本章重点难点：
工艺流程图的类型 工艺流程图的表示、绘制和阅读
《化工设计》
第二章 工艺流程设计
工艺流程设计是工艺设计的核心。 工艺流程设计的成品通过图解形式（形象、具体） 地表示——工艺流程图，它反映了化工生产由原料 到产品的全部过程既物料和能量的变化，物料的 流向以及生产中所经历的工艺过程和使用的设备 仪表。
工艺流程图集中地概括了整个生产过程的全貌。
《化工设计》
第一节 生产方法和工艺流程的选择
生产同一化工产品可以采用不同原料，经过不同生 产路线而制得，即使采用同一原料，也可采用不同 生产路线，同一生产路线中也可以采用不同的工艺 流程。 选择生产路线也就是选择生产方法，这是决定设计 质量的关键。如果某产品只有一种生产方法，就无 须选择；若有几种不同的生产方法，就应逐个进行 分析研究，通过各方面比较筛选一个最好的生产方 法，作为下一步工艺流程设计的依据。
《化工设计》
第一节 生产方法和工艺流程的选择
• 一、生产方法和工艺流程选择的原则
选择生产方法和工艺流程的三项原则： 1. 先进性
先进性是指技术上的先进和经济上的合理可行。具 体包括基建投资、产品成本、消耗定额和劳动生产 率等方面的内容，应选择物料损耗小、循环量少， 能量消耗少和回收利用好的生产方法 。
技术经济的资料，仅靠设计人员自己搜集是不够的，还应取 得技术信息部门的配合，有时还要向咨询部门提出咨询。
《化工设计》
第一节 生产方法和工艺流程的选择
具体收集的内容主要有以下几个方面: ① 国内外生产情况，各种生产方法及工艺流程； ② 原料来源及产品应用情况； ③ 试验研究报告； ④ 安全技术及劳动保护措施； ⑤ 综合利用及三废处理； ⑥ 生产技术是否先进，生产连续化、自动化程度； ⑦ 设备的大型化及制造、运输情况； ⑧ 基本建设投资、产品成本、占地面积； ⑨ 水、电、汽、燃料及主要基建材料的用量及供应； ⑩ 厂址、地质、水文、气象等资料；车间（装置）环境 与周围的情况。
《化工设计》
第一节 生产方法和工艺流程的选择
3. 对调研结果进行全面分析对比 全面分析对比的内容很多，主要比较下列几项： ① 几种技术路线在国内外采用的情况及发展趋势； ② 产品的质量情况； ③ 生产能力及产品规格； ④ 原材料、能量消耗情况； ⑤ 建设费用及产品成本； ⑥ 三废的产生及治理情况； ⑦ 其他特殊情况。
《化工设计》
第二节 工艺流程设计
工艺流程设计是在确定原料路线和工艺技术路线的 基础上进行的。由于在整个设计中，设备选型、工 艺计算、设备置布等工作都与工艺流程有直接关系。 只有流程确定后，其他各项工作才能开展，工艺流 程设计涉及各个方面，而各个方面的变化又反过来 影响工艺流程设计，甚至使流程发生较大的变化。 因此，工艺流程设计动手最早，又结束最晚。
《化工设计》
第一节 生产方法和工艺流程的选择
3. 合理性 中国是一个发展中的社会主义国家。在进行工厂设 计时，不能单纯从技术观点考虑问题，应从中国的 具体情况出发考虑各种具体问题。根据以往的设计 工作的体会，化工工艺流程设计中应结合国情认真 考虑以下几个方面的问题。① 中国人民的消费水平及各
种化工产品的消费趋势。② 中国化工机械设备及电气仪表的 制造能力。③ 中国化工生产所用的化工原材料及设备用金属 材料的供应情况。 ④ 中国环境保护的有关规定和化工生产 中三废排放情况。⑤ 劳动就业与化工生产自动化水平的关系。 ⑥ 资金筹措和外汇贮备情况。
《化工设计》
第二节 工艺流程设计
• 一、工艺流程设计的任务
• 工艺流程设计和车间布置设计是决定整个车间（装 置）基本面貌的关键性的步骤，对设备设计和管路 设计等单项设计也起着决定性的作用。
• 流程设计的主要任务包括两个方面：一是确定生产 流程中全部生产过程的具体内容、顺序和组合方式， 达到由原料制得所需产品的目的；二是绘制工艺流 程图，要求以图解的形式表示生产过程中，当原料 经过各个单元操作过程制得产品时，物料和能量发 生的变化及其流向，以及采用了哪些化工过程和设 备，再进一步通过图解形式表示出化工管道流程和 计量控制流程。
《化设计》
第一节 生产方法和工艺流程的选择
2. 生产设备类型与制造厂商调研 设备是完成生产过程的重要条件，是确定技术路线 和工艺流程时必然要涉及到的因素。在搜集资料过 程中，必须对设备予以足够重视。对各种生产方法 中所用的设备，分清国内已有定型产品的、需要进 口的及国内需重新设计制造的三种类型，并对设计 制造单位的技术力量、加工条件、材料供应及设计、 制造的进度加以了解 。
《化工设计》
第一节 生产方法和工艺流程的选择
2. 可靠性 可靠性是指生产方法和工艺流程是否成熟可靠。如 果所选择的生产方法和采用的技术不成熟，就会影 响工厂正常生产，甚至不能投产，造成极大的浪费。 因此，对于尚在试验阶段的新技术、新工艺、新设 备应慎重对待。要防止只考虑新的一面，而忽视不 成熟、不稳妥的一面。应坚持一切经过试验的原则， 不允许把未来的生产厂当作试验工厂来进行设计。
