论零线带电现象及三相五线制合理布线

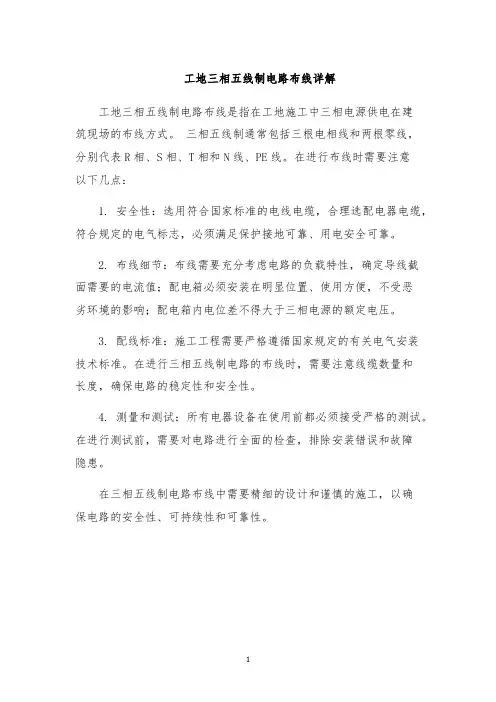

工地三相五线制电路布线详解
工地三相五线制电路布线是指在工地施工中三相电源供电在建
筑现场的布线方式。

三相五线制通常包括三根电相线和两根零线，
分别代表R相、S相、T相和N线、PE线。

在进行布线时需要注意
以下几点：
1. 安全性：选用符合国家标准的电线电缆，合理选配电器电缆，符合规定的电气标志，必须满足保护接地可靠、用电安全可靠。

2. 布线细节：布线需要充分考虑电路的负载特性，确定导线截
面需要的电流值；配电箱必须安装在明显位置、使用方便，不受恶
劣环境的影响；配电箱内电位差不得大于三相电源的额定电压。

3. 配线标准：施工工程需要严格遵循国家规定的有关电气安装
技术标准。

在进行三相五线制电路的布线时，需要注意线缆数量和
长度，确保电路的稳定性和安全性。

4. 测量和测试：所有电器设备在使用前都必须接受严格的测试。

在进行测试前，需要对电路进行全面的检查，排除安装错误和故障
隐患。

在三相五线制电路布线中需要精细的设计和谨慎的施工，以确
保电路的安全性、可持续性和可靠性。

1。

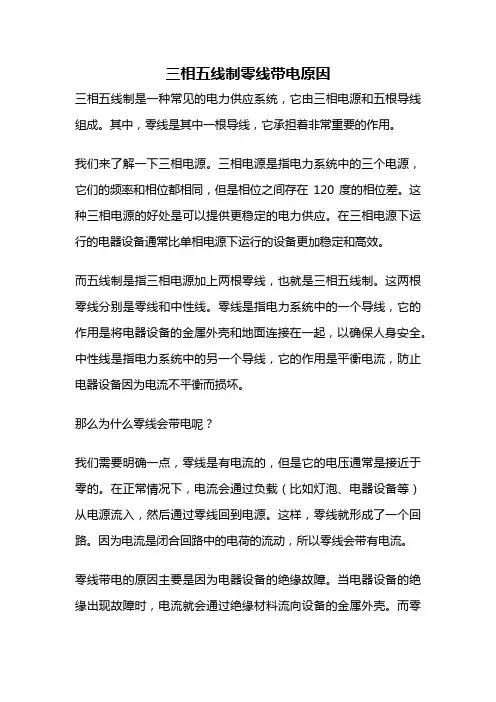

三相五线制零线带电原因三相五线制是一种常见的电力供应系统，它由三相电源和五根导线组成。

其中，零线是其中一根导线，它承担着非常重要的作用。

我们来了解一下三相电源。

三相电源是指电力系统中的三个电源，它们的频率和相位都相同，但是相位之间存在120度的相位差。

这种三相电源的好处是可以提供更稳定的电力供应。

在三相电源下运行的电器设备通常比单相电源下运行的设备更加稳定和高效。

而五线制是指三相电源加上两根零线，也就是三相五线制。

这两根零线分别是零线和中性线。

零线是指电力系统中的一个导线，它的作用是将电器设备的金属外壳和地面连接在一起，以确保人身安全。

中性线是指电力系统中的另一个导线，它的作用是平衡电流，防止电器设备因为电流不平衡而损坏。

那么为什么零线会带电呢？我们需要明确一点，零线是有电流的，但是它的电压通常是接近于零的。

在正常情况下，电流会通过负载（比如灯泡、电器设备等）从电源流入，然后通过零线回到电源。

这样，零线就形成了一个回路。

因为电流是闭合回路中的电荷的流动，所以零线会带有电流。

零线带电的原因主要是因为电器设备的绝缘故障。

当电器设备的绝缘出现故障时，电流就会通过绝缘材料流向设备的金属外壳。

而零线的作用就是将金属外壳和地面连接在一起，以确保人身安全。

因此，当绝缘故障发生时，零线就会带有电流。

电器设备的接地也与零线带电有关。

接地是指将电器设备的金属外壳与地面连接在一起，以确保人身安全。

当电器设备的金属外壳与地面连接良好时，电流就会通过零线回到电源。

但是，如果接地不良或者有其他故障，电流就可能会通过其他路径回到电源，导致零线带电。

零线带电是因为电器设备的绝缘故障和接地问题。

为了确保人身安全，我们在使用电器设备时要注意检查绝缘状况和接地情况，确保电器设备的正常运行和人身安全。

总结一下，三相五线制中的零线带电是因为电器设备的绝缘故障和接地问题。

我们在使用电器设备时要注意检查绝缘状况和接地情况，以确保人身安全和电器设备的正常运行。

三相五线制是什么意思？三相五线制如何接线、原理、铺设要求三相五线制系统(TN-S 系统),又称保护接地系统,国际电工委员会IEC 的编号为 TN-S,这种供电方式是把三相供电的零线 N 接地,与仪器设备外壳相连的保护地 PE 也接地, 零线 N 和保护地 PE 可以连接在同一地线上, 或将保护地线 PE 单独接地,视工作环境要求而定.电源变压器输出三相,加上零线 N 和保护接地线 PE 共五条线从配电柜输出,故称三相五线制.三相五线制的概述•在三相四线制制供电系统中,把零干线的两个作用分开,即一根线做工作零线(N),另外用一根线专做保护零线(PE),这样的供电结线方式称为三相五线制供电方式. 该结线的点是: 工作零线 N 与保护零线 PE 除在变压器中性点共同接地外,两线不再有任何的电气连接.由于该种结线能用于单相负载,没有中性点引出的三相负载和有中性点引出的三相负载,因而得到广泛的应用.在三相负载不完全平衡的运行情况下,工作零线 N 是有电流通过且是带电的,而保护零线 PE 不带电,因而该供电方式的接地系统完全具备安全和可靠的基准电位.三相五线制的原理•众所周知, 在三相四线制供电中由于三相负载不平衡时和低压电网的零线过长且阻抗过大时,零线将有零序电流通过,过长的低压电网,由于环境恶化,导线老化,受潮等因素,导线的漏电电流通过零线形成闭合回路,致使零线也带一定的电位,这对安全运行十分不利.在零干线断线的特殊情况下,断线以后的单相设备和所有保护接零的设备产生危险的电压,这是不允许的.如采用三相五线制供电方式,用电设备上所连接的工作零线 N 和保护零线 PE 是分别敷设的,工作零线上的电位不能传递到用电设备的外壳上, 这样就能有效隔离了三相四线制供电方式所造成的危险电压,使用电设备外壳上电位始终处在'地'电位,从而消除了设备产生危险电压的隐患.•三相五线制线路的铺设要求•(1) 在用绝缘导线布线时,保护零线应用黄绿双色线,工作零线一般用黑色线. 沿墙垂直布线时,保护零线设在最下端,水平布线时,保护零线在靠墙端.•(2) 在电力变压器处,工作零线从变压器中性瓷套管上引出,保护零线从接地体的引出线引出.•(3) 重复接地按要求一律接在保护零线上,禁止在工作零线上重复接地.•(4) 采用低压电缆供电时应选用五芯低压电力电缆.•(5) 在终端用电处(如闸板,插座,墙上配电盘等)工作零线和保护零线一定分别与零干线相连接.•(6) 对老企业的改造应逐步实行保护零线和工作零线分开的办法. 例如在车间入户时零干线做重复接地,重复接地以后工作零线单独敷设,保护零线由此重复接地体引出;使用四极漏电保护断路器的,在断路器前是三相四线制,在断路器后改为三相五线制; 在架空线路供电又实行动力电和照明电分开架设的(两棚线),可以用随照明线横担架设的零线为工作零线,随动力线横担架设的零线做保护零线.三相五线制的接线方式•三相五线制分为TT接地方式和TN接地方式，其中TN又具体分为TN-S，TN-C，TN-C-S三种方式。

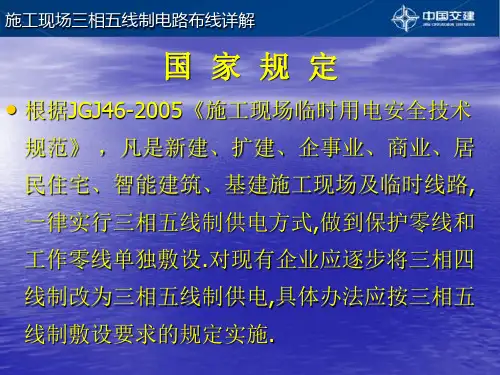

【施工用电】三相五线制工地电路布线详解国家规定根据JGJ/T-1992《民用建筑电气设计规范》，凡是新建、扩建、企事业、商业、居民住宅、智能建筑、基建施工现场及临时线路,一律实行三相五线制供电方式,做到保护零线和工作零线单独敷设.对现有企业应逐步将三相四线制改为三相五线制供电,具体办法应按三相五线制敷设要求的规定实施. 定义：三级配电系统总配电箱为一级，分配电箱为二级，末级配电箱为三级。

定义：三相电的概念我们知道线圈在磁场中旋转时，导线切割磁场线会产生感应电动势，它的变化规律可用正弦曲线表示。

如果我们取三个线圈，将它们在空间位置上相差点120度角，三个线圈仍旧在磁场中以相同速度旋转，一定会感应出三个频率相同的感应电动势。

由于三个线圈在空间位置相差点120度角，故产生的电流亦是三相正弦变化，称为三相正弦交流电。

工业用电采用三相电，如三相交流电动机等。

相与相之间的电压是线电压，电压为380V。

相与中心线之间称为相电压，电压是220V。

什么是电源中性点？中性点是指变压器低压侧的三相线圈构成星形联结，联结点称中性点，又因其点为零电位，也称零线端，一般的零线就从此点引出的。

中性点接地后，所有该电网覆盖面的设备接地保护线可就近入地设置为地线，一旦出现漏电可通过大地传导回路到变压器中性点，以策安全。

定义：三相五线制在三相四线制制供电系统中,把零线的两个作用分开,即一根线做工作零线(N),另外用一根线专做保护零线(PE),这样的供电结线方式称为三相五线制供电方式.三相五线制包括三根相线、一根工作零线、一根保护零线.三相五线制的接线方式如下图所示.为什么不是“五相”“六相”？你先要明白“相”在电中的含义，相是指相位角，比如常说的三相电，是指相位角在空间互成120°交流电。

如果使用移相技术，就比如简单的电容移相，我们一样可以得到四相、五相、N相都可以！但那在电力拖动中没有实际的应用意义，只在电子技术中有时用到。

论零线带电现象及三相五线制合理布线摘要：在三相四线制中，零线带电对人身和设备产生危害，本文介绍了零电带电的原因有零线开路；零线接地电阻增大或接地引线开路；相线接地三种情况。

阐述了零线带电的危害，最后论证了三相五线制合理布置，及三相四线增加一段零形成环形网，确保任何一处零线断线而引起巨大的危险。

在三相四线制供电系统中，零线接地，与大地等电位，对地不存在电压，用低压试电笔测试时氖管不亮。

零线上出现带电现象，表明供电系统内存在故障隐患。

所谓零线带电，是指零线与大地间存在电位差，用试电笔测试时氖管发光。

由于引起零线带电的原因不同，对人身和设备的危害也不一样。

一、零线带电的原因1、零线开路图1零干线开路电路图三相回路中的零干线开路，如图（1）所示，当干线在D点处断线时，断线处后部分即构成三相三线中性点不接地方式。

由于各相负载不可能完全对称，这使负载中性点发生位移，即U0≠0伏，零线DN部分出现带电现象。

三相负载不对称程度越大，中性点位移就越严重。

UOO'=（Ea/Za+Eb/Zb+Ec/Zc）/(1/Za+1/Zb+1/Zc)设Za=Zb=48.4欧 Zc=242欧，则UOO'=-80∠1200伏各项负载电压分别为：UaO'=Ua- UOO'=220∠00+80∠1200=192∠21.20伏Ubo'=Eb- UOO'=220∠-1200+80∠1200=192∠1410伏Uco'= Ec- UOO'=220∠1200+80∠1200=300∠1200伏图2 等值电路电路图单相回路中的零线开路，合上电源时，设备零线上戴有220V伏电压，设备不能工作。

2、零线接地电阻增大或接地引线开路由于供电系统结地存在绝缘电阻和分布电容，接地体的接地线中就有一定的散漏电流渡过，（如图4），设渡过接地体的散漏电流为I，各相对地泄漏电流为Ia，Ib，Ic，则有：Io=Ib+Ib+Ic零线对地电压为：U=IoRo Ro 为中性点接地电阻。
