新五菱之光(Continental大陆)发动机电脑针脚说明

五菱扬光西门子电控系统电脑板接线图SIMENS VDO5WY5801G 5WY5801Aindex 03 SIM2K_33K 14.09.05/2 0527made in korea针脚号功能线色1 A插头怠速电机灰红色2 怠速电机红黄色3 点火线圈屏蔽地线4 空5 空6 接插件功能未知黄蓝色7 接插件功能未知红绿色8 空9 接插件功能未知灰棕色10 接插件功能未知白蓝色11 空12 接插件功能未知黄绿色13 进气压力传感器 1 绿黄色14 空15 空16 B插头氧传感器黑色17 凸轮轴位置传感器绿黑色18 空19 节气门，水温传感器共用线黄色20 空21 空22 凸轮轴位置传感器绿蓝色23 空24 接地线棕黄色25 曲轴位置传感器灰色26 空27 空28 接地线棕黄色29 接插件功能未知黑紫色30 12V电源线红白色31 点火线圈棕蓝色32 点火线圈紫黑色33 接地线棕黄色34 空35 氧传感器黄紫色36 空38 空39 空40 空41 接插件功能未知白紫色42 空43 空44 氧传感器棕黑色45 空46 空47 空48 空49 接插件功能未知黄黑色50 进气压力传感器 3 灰绿色51 接插件功能未知黄色52 接插件功能未知棕白色53 空54 曲轴位置传感器蓝色55 空56 K线（sae j1962) 黑白色57 空58 空59 油嘴线1缸蓝白色60 油嘴线4缸蓝紫色61 怠速电机蓝银色62 怠速电机白银色63 空64 空65 空66 12V电源线红白色67 接地线棕黄色68 接插件功能未知黄紫双色69 空70 空71 接插件功能未知灰银色72 空73 碳罐电磁闸黑紫色74 节气门位置传感器绿银色75 进气压力传感器 4 蓝黄色76 水温传感器绿红色77 空78 进气压力传感器 2 棕蓝色79 节气门位置传感器绿白色80 空82 空83 空84 空85 空86 空87 接插件功能未知蓝黑色88 空89 油嘴线2缸棕红色90 油嘴线3缸紫红色。

SF30142A03/MOTOROLA 端子定义a22 ...... 发电机冷却电子扇继电器对地电子开关a4 ...... ecu 主继电器对地电子开关b15 ...... not used for n1 efi (k4-48-basic) modulesa23 ...... 传感器信号地线.a16 ....... vpwr2 电瓶正极b24 ....... vpwr2 电瓶正极ecu 内部a16 同b24 是连接在一块的.b16 ....... pwr_gnd 大电流搭铁线.点火线圈.喷油嘴.继电器控制搭铁b21 ....... ecu 开始工作信号来至点火开关ig+ (该脚有电才可以打开a4脚电子开关)a19 ....... ecu 内部逻辑控制单元地线. 系统搭铁线j1962-5b7 ....... 曲轴位置传感器crank +b6 ....... 曲轴位置传感器crank -b11 ...... acc (ac temp input) 冷气请求蒸发温度传感器温度值输入a14 ...... 冷气系统压缩机控制继电器对地电子开关a23 ...... 开压缩机开关控制始能端子b1 ...... oxygeb 氧传感器信号输入.b22 ...... 节气门位置传感器信号输入b17 ...... +5v 稳压电源输出(传感器电源).b19 ...... 进气压力传感器信号输入b18 ...... 进气温度传感器信号输入b10 ...... 冷却水温度传感器信号输入a17 ...... 点火线圈a 高耐压大电流对地电子开关a18 ...... 点火线圈b 高耐压大电流对地电子开关a9 ....... 喷油嘴1# 对地电子开关a2 ....... 喷油嘴2# 对地电子开关a10....... 喷油嘴3# 对地电子开关a1 ....... 喷油嘴4# 对地电子开关a5 ....... 步进马达线圈2aa6 ....... 步进马达线圈2ba7 ....... 步进马达线圈1ba8 ....... 步进马达线圈1aa21 ...... 燃油泵继电器控制对地电子开关a24 ...... ecu 故障指示灯控制对地电子开关b14 ...... rxd 单向数据接收j1962-8 kingtec_22( 符合iso9141 物理连接标准串行通信口)b13 ...... txd 单向数据发送j1962-3 kingtec_21b8 ....... 车速传感器输入a20 ....... tach 发动机转速输出。

OBD接口位置大全与obd接口针脚定义别克君威2.5：OBD诊断头在油门踏板上方。

别克君威3.0：OBD诊断头在油门踏板上方。

本田雅阁：OBD诊断头在仪表板的下方。

北京吉普2500：OBD诊断头在驾驶员左护板侧。

北京吉普2033：OBD诊断头在发动机舱内左侧。

北京现代索娜塔：OBD诊断头在油门踏板上方。

桑塔纳99新秀：OBD诊断头；大众奥迪系统；诊断头在排挡杆前方。

桑塔纳2000：OBD诊断头；大众奥迪系统；诊断头在排挡杆前方。

时代超人：OBD诊断头；大众奥迪系统；诊断头在驾驶员左护板侧。

帕萨特B4：OBD诊断头；帕萨特系统；诊断头在仪表盘右下方的装饰板内。

帕萨特2.0：OBD诊断头；帕萨特系统；诊断头在手刹车右侧。

奥迪V6：2 2诊断头；大众奥迪系统；诊断头在发动机舱保险盒内，用E-118奥迪2 2测车线。

奥迪A6：OBD诊断头；大众奥迪系统；诊断头在驾驶员左护板侧。

奇瑞QQ三缸：用OBD接头；西门子系统；诊断头在右侧储物箱下方。

奇瑞QQ四缸：三孔诊断头；检测线颜色是棕白；联电系统或大众系统；诊断头在驾驶员左侧保险盒附近。

奇瑞风云7160EX：三孔诊断头；玛瑞利系统；诊断头在发动机舱内中间的刹车泵附近。

奇瑞风云7160ES：三孔诊断头；玛瑞利系统；诊断头在发动机舱内中间刹车泵附近。

长安之星：三孔诊断头；联电系统；诊断头在电瓶负极附近。

长安欧雅：三孔诊断头；联电系统；诊断头在驾驶员座下中间横梁左侧。

长安镭蒙：OBD诊断头；联电二代系统；诊断头在驾驶员左侧保险盒附近。

长安奥托：OBD诊断头；联电系统；诊断头在驾驶员左侧保险盒附近。

长安福特：OBD诊断头；诊断头在驾驶员左护板侧华洋汽车：OBD诊断头；德尔福系统；诊断头在驾驶员左侧保险盒附近。

五菱之光：OBD诊断头，位置在驾驶员右侧座下；系统根据不同发动机和所配的电脑有所不同。

五菱系统还有诊断头在电脑附近的。

五菱扬光：OBD诊断头；五菱系统；随不同电脑，系统也有所不同；诊断头位置也在电脑附近。

汽车OBD 定义、诊断座位置、跳线使用说明OBD 定义OBD 全称：On Board Diagnostics 翻译成中文是：车载自动诊断系统K 线通讯本质上为半双工串口通讯早期的OBD 接口使用基于ISO 协议的K-Line 通讯方式，通过计算机标准的串口通讯方式与外接设备相连接，由于其半双工的通信效率比较低，所以这种通讯方式基本已经被淘汰。

近几年的技术进步使得新的总线系统也就CAN-BUS 通讯方式成为了主流，CAN-BUS 同样使用了基于ISO 的协议，但它属于网络型分布，具有很强的可扩展性。

跳线说明車宏士C800柴油智能诊断仪万用接头名称 信号线电压及说明备注K-WP200 K 线，KWP2000协议，共一根线 信号线电压为整车电压的 80%，一般比整车电基本都是 K 线通压低了 1V 左右，例如整车电瓶电压为 25V，那讯，么 K 线电压就是 24V 左右博世国三的 ECU一般比整车电基本都是 K线CAN-L CANL 线，CANBUS 协议，和 CAN-H 一起共 两根线信号线电压为 2.4V 左右，和 CAN-H 线之间有电阻，阻值为 60欧姆，或者 120欧姆，两根线反接不会有危险电压有时不一定是 2.4V ，一般范围在 2.0V-2.5V康明斯系列都 为 CAN 通讯南岳单体泵系列也基本都是CAN 通讯玉柴德尔福单体泵也是CAN 通讯CAN-H CANH 线，CANBUS 协议，和 CAN-H 一起共 两根线 信号线电压为 2.6V 左右，和 CAN-L 线之间有电阻，阻值为 60欧姆，或者 120欧姆，两根线反接不会有危险 电压有时不一定是 2.6V ，一般范围在 2.5V-3.0V(RS232)RD232收信线，RS232协议，和(RS232)TD 一起共两根线信号线电压为-9V 至-5V 之间，用万用表量电压 时，黑表笔在车身上接地成都威特都为232通讯，部分玉 柴自主研发的威特系统用的是 CAN 通讯 潍柴天然气 OH1为 232通讯 (RS232)TD232收信线，RS232协议，和(RS232)TD 一起共两根线信号线电压为0.1V ，基本没有电压，注意和地线区分开来，电压和地线接近，易弄混J1708-A 485协议，和 J1708-B 一起共两根线 信号线电压为4.8V ，部分车上面只有两根信号线，易区分，如果有更多的线，注意和 5V 电源线的区分潍柴天然气 OH2 为 1708通讯J1708-B 485协议，和 J1708-B 一起共两根线 信号线电压为0.1V ，部分车上面只有两根信号线，易区分，如果有更多的线，注意和 地线的区分玉柴CNG 专用协议K-WP2000线 4.8V 注意不要和其他协议的信号线4.8V 混淆本协议只于玉柴CNG 系统L-INE 线 4.3V 注意不要和其他协议的信号线混淆OBD 接头信号线电压参考针脚号定义备注 16T30电源正极 ​首先要注意电源正负极是否正常4GND 搭铁5ECU 信号搭铁6CNA-H CNA 高7KWP2000线8(RS232)RD9(RS232)TD10J1708-B2J1708-A14CNA-L CNA低13 K2 K线K线:4.8V左右,L线:4.3V左右;玉柴天然气的为KL双线的，可用该接头跳线测试15 K4 L线诊断座的位置诊断座的位置1、东风天龙　圆形16针　诊断座位于中控台右侧保险丝盒内2、东风康明斯原动力　3针 诊断座位于发动机左侧ECU旁边3、福田欧曼标准OBD　诊断座位于换挡杆后方4、柳汽霸龙　圆形16针　诊断座位于驾驶员座椅左下方5、解放赛龙3圆形16针诊断座位于仪表板左侧方向盘左边6、解放赛龙2　圆形16针　诊断座位于仪表板右侧鼓风机下方7、东风小霸王圆形16针位于仪表板左侧下方离合器踏板上方8、华泰圣达菲标准梯形16针　位于仪表板左侧下方离合器踏板上方9、韩国双龙标准梯形16针位于仪表板左侧下方离合器踏板上方10、长城哈弗标准梯形16针位于仪表板左侧下方离合器踏板上方11、江铃全顺标准梯形16针方向盘左下方离合器踏板上方12、一起大众宝来标准梯形16针中控台左侧下方离合器踏板上方13、东风多利卡圆形16针方向盘左下侧的面板上14、东风风尚/超龙三插小插头有三个位置　1、是方向盘左下侧2、是中控台中间的盖板下ECU旁3、是副驾驶座前面的盖板下面　15、少林厢货三插的小插头中控台中间的盖板下面16、一汽新大威　圆插头　方向盘右下侧控制台上17、宇通大巴标准梯形16针驾驶员后面的中央配电器盒里面18、五岳吊车标准梯形16针副驾驶后面中央配电盒里面19、徐工吊车标准梯形16针方向盘左下侧20、中联吊车标准梯形16针驾驶室前面的盖板里面21、重汽豪沃工程车标准梯形16针方向盘左侧的控制台上22、厦门金龙中巴三插的小插头副驾驶前面的盖板里面　电脑板旁23、福田欧曼ETX圆形16针（玉柴6　J　博世系统）方向盘右下侧的控制台上东风天锦：1康明斯/风神欧三圆形16针副驾驶前面盖板里面右上角支架上2康明斯欧四标准OBD离合器踏板左边盖板里面江铃经典全顺标准OBD中央继电器盒中小盖子里面。

常用的ECU针脚定义玛瑞利单点电源26 35接地17点火线圈1 19喷油嘴18曲轴信号11 28故障灯6进气压力32节气门信号30水温信号13进气温度31怠速电机2 20 3 21油泵继电器23碳罐电磁阀225V 14氧信号12 29主继电器4信号地163.2 玛瑞利多点电源29 47接地27 28点火59（1-4） 66（2-3）喷油71 72 78 79曲轴信号53（+） 67（—）怠速电机57 58 64 65油泵继电器15K 线25故障灯26空调压缩机41空调请求48碳罐电磁阀52水温信号62进气温度信号555V（节气门） 60进气压力信号75节气门信号765V（传感器） 683.3 德尔福I 代电源C5 A6 C16接地B1 D16 C7 D7曲轴信号B14 A16点火信号C14 D14喷油信号C4 C6诊断D11（OBD7） B9（OBD1）故障灯B10碳罐A13油泵A12怠速阀A1 A2 A3 A4空调请求信号A8空调压缩机A15空调风扇A11节气门信号D5进气压力信号A7水温信号B3进气温度B4防盗数据B8————————防盗器8防盗请求B11————————防盗器6蒸发箱温度D6 防盗器3，4————电源5V D8 防盗器1——————指示灯防盗器2——————接地德尔福II 代电脑针脚定义电源： 18# 20# 58#接地： 72#转速信号： 33#（正） 41#（负）喷油： 70#（1） 49#（2） 61#（3） 60#（4）点火： 46# = 57#（1/4） 50# = 62#（2/3）油泵继电器： 9#怠速电机： 15# 14# 13# 7#风扇高速： 8#风扇低速： 1#诊断线： 47#3.5 德尔福III 代电脑针脚定义电源： 1 17 18接地： 5 21曲轴位置传感器： 12（正） 28（负）1/4 缸点火信号： 322/3 缸点火信号： 52喷油控制： 55 56 70 71油泵继电器控制： 47怠速电机： 34 33 54 53风扇高速： 50风扇低速： 675V 传感器电源： 4 20故障灯： 313.6 联合电子M 1.5.4电源18 27 37接地2=14=24传感器接地30K 线55上止点传感器49 （+） 48（—）5V 12喷油嘴17 16 35 34点火线圈1（A，G）20（K，E，L）怠速阀4 26 （21 29）油泵继电器3（A，G）22（K，E，L）水温信号45节气门53进气压力信号7故障灯23主继电器46风扇继电器31氧传感器28MOTOROLA 单插（五菱，福田，夏利）电源1接地8 17曲轴信号5 8（GND）点火信号16（1，4） 23（2，3）喷油信号15（1，4） 24（2，3）怠速电机13（1），14（2），21（3），22（4）油泵20节气门信号18水温信号19进气压力信号9进气温度信号25V 11诊断6----SCAN8， 7----SCAN15（故障灯）五菱之光（MOTOROLA 双插）针脚定义针脚（A）连接点针脚（B）连接点A01 喷油嘴B01 氧传感器A02 喷油嘴B02A03 B03A04 主继电器B04A05 怠速马达B05A06 怠速马达B06 转速信号负A07 怠速马达B07 转速信号正A08 怠速马达B08A09 喷油嘴B09A10 喷油嘴B10 水温A11 B11 空调温度A12 B12A13 B13 诊断线A14 空调输出B14 诊断线A15 B15 凸轮轴传感器A16 电源B16 地A17 点火线圈B17 节气门A18 点火线圈B18 进气温度A19 地B19 进气压力A20 转速输出B20A21 油泵B21 点火开关A22 水箱风扇B22 5V 参考电压A23 空调输入B23 传感器地A24 故障灯B24 电源三菱富利卡电源B71-25 B64-80接地B71-13 B71-26点火信号B71-10（B71-23）曲轴信号B64-89凸轮轴B64-88油泵B71-8喷油嘴B71-1，14，2，15（#1 #2 #3 #4）故障灯B70-36诊断B65-56 OBD II—1B65-62 OBD II—7检测信号B64-82DENSO 89561—87702（89560—87709）1 空调切断继电器MGC2 后备电源BAT5 A/C 开关ACSW6 暖风机BLW7 车速传感器SPD 9 冷却风扇继电器RFAN 10 发动机故障灯W 11 ECU 电源+B120 传感器接地E1 21 转速传感器+ N+23 进气压力供电VC 24 进气压力信号PIM 25 水温信号THW 32 喷油嘴#1033 油泵继电器FC2 36 除霜开关DEF37 大灯开关H/L 39 T 端子T40 脱机检查端子SIO 42 监视器端子VF 43 ECU 电源供给+B2 52 传感器接地E2 53 转速传感器— N— 54 节气门信号VTH56 氧传感器Ox 60 怠速阀VSV1 62 接地E01 63 点火系统接地E02 64 点火信号IG1捷达2V电源62 3接地1 2 120喷油嘴85 86 87 88点火信号112 113油泵继电器80曲轴信号98 (+) 99 (-)诊断17MOTRONIC M3.8.2（5V）电源1 3接地2点火71，78，（70，77）喷油73，80，58，65曲轴（磁电） 56，63凸轮轴（霍尔） 76油泵4K 线19碳罐15空气流量计13水温53进气温度54车速信号20空调请求10空调继电器8节气门电机59，66。

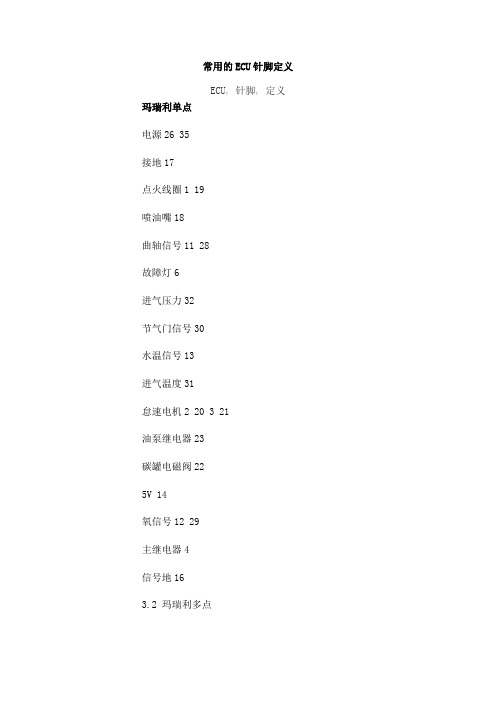

常用的ECU针脚定义ECU, 针脚, 定义玛瑞利单点电源26 35接地17点火线圈1 19喷油嘴18曲轴信号11 28故障灯6进气压力32节气门信号30水温信号13进气温度31怠速电机2 20 3 21油泵继电器23碳罐电磁阀225V 14氧信号12 29主继电器4信号地163.2 玛瑞利多点电源29 47接地27 28点火59（1-4） 66（2-3）喷油71 72 78 79曲轴信号53（+） 67（—）怠速电机57 58 64 65油泵继电器15K 线25故障灯26空调压缩机41空调请求48碳罐电磁阀52水温信号62进气温度信号555V（节气门） 60进气压力信号75节气门信号765V（传感器） 683.3 德尔福I 代电源C5 A6 C16接地B1 D16 C7 D7曲轴信号B14 A16点火信号C14 D14喷油信号C4 C6诊断D11（OBD7） B9（OBD1）故障灯B10碳罐A13油泵A12怠速阀A1 A2 A3 A4空调请求信号A8空调压缩机A15空调风扇A11节气门信号D5进气压力信号A7水温信号B3进气温度B4防盗数据B8————————防盗器8防盗请求B11————————防盗器6蒸发箱温度D6 防盗器3，4————电源5V D8 防盗器1——————指示灯防盗器2——————接地德尔福II 代电脑针脚定义电源： 18# 20# 58#接地： 72#转速信号： 33#（正） 41#（负）喷油： 70#（1） 49#（2） 61#（3） 60#（4）点火： 46# = 57#（1/4） 50# = 62#（2/3）油泵继电器： 9#怠速电机： 15# 14# 13# 7#风扇高速： 8#风扇低速： 1#诊断线： 47#3.5 德尔福III 代电脑针脚定义电源： 1 17 18接地： 5 21曲轴位置传感器： 12（正） 28（负）1/4 缸点火信号： 322/3 缸点火信号： 52喷油控制： 55 56 70 71油泵继电器控制： 47怠速电机： 34 33 54 53风扇高速： 50风扇低速： 675V 传感器电源： 4 20故障灯： 313.6 联合电子M 1.5.4电源18 27 37接地2=14=24传感器接地30K 线55上止点传感器49 （+） 48（—）5V 12喷油嘴17 16 35 34点火线圈1（A，G）20（K，E，L）怠速阀4 26 （21 29）油泵继电器3（A，G）22（K，E，L）水温信号45节气门53进气压力信号7故障灯23主继电器46风扇继电器31氧传感器28MOTOROLA 单插（五菱，福田，夏利）电源1接地8 17曲轴信号5 8（GND）点火信号16（1，4） 23（2，3）喷油信号15（1，4） 24（2，3）怠速电机13（1），14（2），21（3），22（4）油泵20节气门信号18水温信号19进气压力信号9进气温度信号25V 11诊断6----SCAN8， 7----SCAN15（故障灯）五菱之光（MOTOROLA 双插）针脚定义针脚（A）连接点针脚（B）连接点A01 喷油嘴B01 氧传感器A02 喷油嘴B02A03 B03A04 主继电器B04A05 怠速马达B05A06 怠速马达B06 转速信号负A07 怠速马达B07 转速信号正A08 怠速马达B08A09 喷油嘴B09A10 喷油嘴B10 水温A11 B11 空调温度A12 B12A13 B13 诊断线A14 空调输出B14 诊断线A15 B15 凸轮轴传感器A16 电源B16 地A17 点火线圈B17 节气门A18 点火线圈B18 进气温度A19 地B19 进气压力A20 转速输出B20A21 油泵B21 点火开关A22 水箱风扇B22 5V 参考电压A23 空调输入B23 传感器地A24 故障灯B24 电源三菱富利卡电源B71-25 B64-80接地B71-13 B71-26点火信号B71-10（B71-23）曲轴信号B64-89凸轮轴B64-88油泵B71-8喷油嘴B71-1，14，2，15（#1 #2 #3 #4）故障灯B70-36诊断B65-56 OBD II—1B65-62 OBD II—7检测信号B64-82DENSO 89561—87702（89560—87709）1 空调切断继电器MGC2 后备电源BAT5 A/C 开关ACSW6 暖风机BLW7 车速传感器SPD 9 冷却风扇继电器RFAN 10 发动机故障灯W 11 ECU 电源+B120 传感器接地E1 21 转速传感器+ N+23 进气压力供电VC 24 进气压力信号PIM 25 水温信号THW 32 喷油嘴#1033 油泵继电器FC2 36 除霜开关DEF37 大灯开关H/L 39 T 端子T40 脱机检查端子SIO 42 监视器端子VF 43 ECU 电源供给+B2 52 传感器接地E2 53 转速传感器— N— 54 节气门信号VTH 56 氧传感器Ox 60 怠速阀VSV162 接地E01 63 点火系统接地E0264 点火信号IG1捷达2V电源62 3接地1 2 120喷油嘴85 86 87 88点火信号112 113油泵继电器80曲轴信号98 (+) 99 (-)诊断17MOTRONIC M3.8.2（5V）电源1 3接地2点火71，78，（70，77）喷油73，80，58，65曲轴（磁电） 56，63凸轮轴（霍尔） 76油泵4K 线19碳罐15空气流量计13水温53进气温度54车速信号20空调请求10空调继电器8节气门电机59，66。

常用汽车ECU电脑针脚定义玛瑞利单点电源26 35接地17点火线圈1 19喷油嘴18曲轴信号11 28故障灯6进气压力32节气门信号30水温信号13进气温度31怠速电机2 20 3 21油泵继电器23碳罐电磁阀225V 14氧信号12 29主继电器4信号地163.2玛瑞利多点电源29 47接地27 28点火59（1-4） 66（2-3）喷油71 72 78 79曲轴信号53（+） 67（—）怠速电机57 58 64 65油泵继电器15K 线25故障灯26空调压缩机41空调请求48碳罐电磁阀52水温信号62进气温度信号555V（节气门） 60进气压力信号75节气门信号765V（传感器） 683.3德尔福I 代电源C5 A6 C16接地B1 D16 C7 D7曲轴信号B14 A16点火信号C14 D14喷油信号C4 C6诊断D11（OBD7） B9（OBD1）故障灯B10碳罐A13油泵A12怠速阀A1 A2 A3 A4空调请求信号A8空调压缩机A15空调风扇A11节气门信号D5进气压力信号A7水温信号B3进气温度B4防盗数据B8————————防盗器8防盗请求B11————————防盗器6蒸发箱温度D6 防盗器3，4————电源5V D8 防盗器1——————指示灯防盗器2——————接地德尔福II 代电脑针脚定义电源： 18# 20# 58#接地： 72#转速信号： 33#（正） 41#（负）喷油： 70#（1） 49#（2） 61#（3） 60#（4）点火： 46# = 57#（1/4） 50# = 62#（2/3）油泵继电器： 9#怠速电机： 15# 14# 13# 7#风扇高速： 8#风扇低速： 1#诊断线： 47#3.5德尔福III 代电脑针脚定义电源： 1 17 18接地： 5 21曲轴位置传感器： 12（正） 28（负）1/4 缸点火信号： 322/3 缸点火信号： 52喷油控制： 55 56 70 71油泵继电器控制： 47怠速电机： 34 33 54 53风扇高速： 50风扇低速： 675V 传感器电源： 4 20故障灯： 313.6联合电子M 1.5.4电源18 27 37接地2=14=24传感器接地30K 线55上止点传感器49 （+） 48（—）5V 12喷油嘴17 16 35 34点火线圈1（A，G）20（K，E，L）怠速阀4 26 （21 29）油泵继电器3（A，G）22（K，E，L）水温信号45节气门53进气压力信号7故障灯23主继电器46风扇继电器31氧传感器28MOTOROLA单插（五菱，福田，夏利）电源1接地8 17曲轴信号5 8（GND）点火信号16（1，4） 23（2，3）喷油信号15（1，4） 24（2，3）怠速电机13（1），14（2），21（3），22（4）油泵20节气门信号18水温信号19进气压力信号9进气温度信号25V 11诊断6----SCAN8， 7----SCAN15（故障灯）五菱之光（MOTOROLA 双插）针脚定义针脚（A）连接点针脚（B）连接点A01 喷油嘴B01 氧传感器A02 喷油嘴B02A03 B03A04 主继电器B04A05 怠速马达B05A06 怠速马达B06 转速信号负A07 怠速马达B07 转速信号正A08 怠速马达B08A09 喷油嘴B09A10 喷油嘴B10 水温A11 B11 空调温度A12 B12A13 B13 诊断线A14 空调输出B14 诊断线A15 B15 凸轮轴传感器A16 电源B16 地A17 点火线圈B17 节气门A18 点火线圈B18 进气温度A19 地B19 进气压力A20 转速输出B20A21 油泵B21 点火开关A22 水箱风扇B22 5V 参考电压A23 空调输入B23 传感器地A24 故障灯B24 电源三菱富利卡电源B71-25 B64-80接地B71-13 B71-26点火信号B71-10（B71-23）曲轴信号B64-89凸轮轴B64-88油泵B71-8喷油嘴B71-1，14，2，15（#1 #2 #3 #4）故障灯B70-36诊断B65-56 OBD II—1B65-62 OBD II—7检测信号B64-82DENSO 89561—87702（89560—87709）1 空调切断继电器MGC2 后备电源BAT5 A/C 开关ACSW6 暖风机BLW7 车速传感器SPD 9 冷却风扇继电器RFAN10 发动机故障灯W 11 ECU 电源+B120 传感器接地E1 21 转速传感器+ N+23 进气压力供电VC 24 进气压力信号PIM25 水温信号THW 32 喷油嘴#1033 油泵继电器FC2 36 除霜开关DEF37 大灯开关H/L 39 T 端子T40 脱机检查端子SIO 42 监视器端子VF43 ECU 电源供给+B2 52 传感器接地E253 转速传感器— N— 54 节气门信号VTH56 氧传感器Ox 60 怠速阀VSV162 接地E01 63 点火系统接地E0264 点火信号IG1捷达2V电源62 3接地1 2 120喷油嘴85 86 87 88点火信号112 113油泵继电器80曲轴信号98 (+) 99 (-)诊断17MOTRONIC M3.8.2（5V）电源1 3接地2点火71，78，（70，77）喷油73，80，58，65曲轴（磁电） 56，63凸轮轴（霍尔） 76油泵4K 线19碳罐15空气流量计13水温53进气温度54车速信号20空调请求10空调继电器8节气门电机59，66。

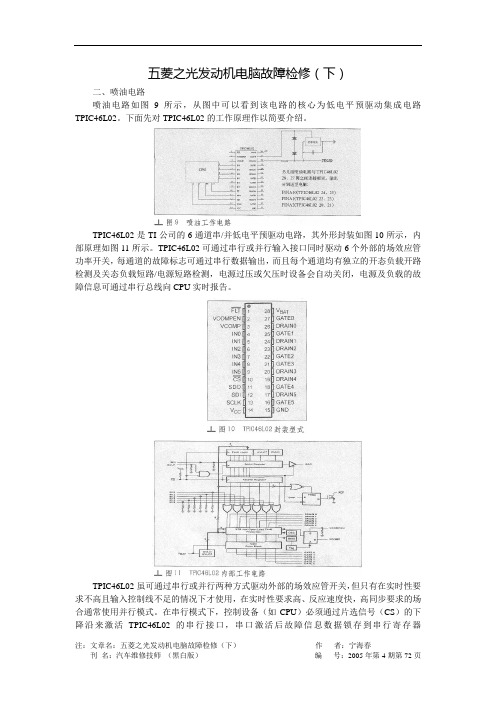

五菱之光发动机电脑故障检修（下）二、喷油电路喷油电路如图9所示，从图中可以看到该电路的核心为低电平预驱动集成电路TPIC46L02。

下面先对TPIC46L02的工作原理作以简要介绍。

TPIC46L02是TI公司的6通道串/并低电平预驱动电路，其外形封装如图10所示，内部原理如图11所示。

TPIC46L02可通过串行或并行输入接口同时驱动6个外部的场效应管功率开关，每通道的故障标志可通过串行数据输出，而且每个通道均有独立的开态负载开路检测及关态负载短路/电源短路检测，电源过压或欠压时设备会自动关闭，电源及负载的故障信息可通过串行总线向CPU实时报告。

TPIC46L02虽可通过串行或并行两种方式驱动外部的场效应管开关，但只有在实时性要求不高且输入控制线不足的情况下才使用，在实时性要求高、反应速度快，高同步要求的场合通常使用并行模式。

在串行模式下，控制设备（如CPU）必须通过片选信号（CS）的下降沿来激活TPIC46L02的串行接口，串口激活后故障信息数据锁存到串行寄存器（SerialRegister）内，同时FLT标志位被刷新，输入数据是在串行时钟（SCLK）上升沿的同步控制下通过串行数据输入（SDI）逐位移入到TPIC46L02串行寄存器内（数据的长度通常是8位，高电平表示接通外部的场效应管开关，低电平表示关闭外部的场效应管开关）。

与此同时，在串行寄存器锁存的故障信息数据也在串行时钟的同步控制下，通过串行数据输出线逐位移出送给控制设备（CPU），故障信息数据也由8位组成，高电平表示有故障，低电平表示设备正常，其中第8位是过电压标志位，第7位是欠电压标志位。

第1～6位是负载短路和断路的标志位（每位对应一个通道）。

注意，故障信息数据是在片选信号的下降沿捕捉的，并在片选信号的上升沿锁存到串行寄存器，同时清空并重新激活故障寄存器，所以在片选信号（CS）持续高电平或低电平时，无法捕捉新的故障信息。

在并行模式下，数据直接从并行接口（IN0～IN5）传到相应的输出控制端（GA TE0～GATE5），高电平表示接通相应的场效应管。

整车电控单元针脚定义车身电脑：1）杰狮C100与M100、新金刚仪表针脚4、发动机EDC说明：1）从左到右的针脚为：12-55-58-75、2-3-8-9-40、36-13、（85-22-30）、29-48-78-79-77、（41）-49-66-21、47-32、（33）-89-35-34、5-6-10-112）加速踏板与EDC针脚连接：1针（信号）--F13—79（5157）、2针（正电源）--F12—77（5158）3针（接地）--F9—78(0517)、4针（怠速开关负极）--F11-48（0158）5针（接地）--F11—29(0159)5、行驶记录仪：说明：1）针脚排序：从左到右B7-D8-A3-D7-A1-A4-A8-C8-D1-D5-C4-A2-C3\A6-A5-D3-D2-C1-C2 2)B7-诊断接口024、D8-诊断接口014(2994号K线)、A3-F1保险（5A）供电、D7-通过制，该继电器由左组合开关控制，组合开关由车身电脑提供电源）、C4-倒车灯(由F5保险给倒车灯、倒车继电器供电，倒车继电器由倒档开关控制)、A2-BC的D1（仪表照明）-点烟器（由2号保险供电）、A5/A6-接地、D3-BC的D10-右近光、D2-BC的D11-左远光、C1-BC的C20-右转向灯、C2-BC的C18-左转向灯。

3）通过钥匙开关供电的保险：F1、F2、F5、F16和一个继电器（即起动时短路继电器）。

起动后该继电器吸合，一分四主电源（不经钥匙开关）通过一节点对15/2线上：F09-挂车七芯插座的2、5号接线点供电；F06-挂车七芯插座的4号接线点（挂车ABS）供电；对F13（20A）供电；对F14供电-玻璃除霜。

6、组合仪表：针脚定义：B1-诊断接口014针（K线）、A18-1号保险通过钥匙开关保险供电、A20-18号保险通过1分4主电源供电、B17-发动机L端子供电、B3-挂车7芯线5号节点；A19-接地、B7-53515 B6-440397、ABS图示：2011年10月18日。

瑞利单点‎电源26 ‎35接地‎17点火‎线圈1 1‎9喷油嘴‎18曲轴‎信号11 ‎28故障‎灯6进气‎压力32‎节气门信号‎30水温‎信号13‎进气温度3‎1怠速电‎机2 20‎3 21‎油泵继电‎器23碳‎罐电磁阀2‎25V ‎14氧信‎号12 2‎9主继电‎器4信号‎地16‎‎‎‎‎‎‎‎‎‎‎3.2 玛‎瑞利多点‎电源29‎47接‎地27 2‎8点火5‎9（1-4‎） 66（‎2-3）‎喷油71 ‎72 78‎79曲‎轴信号53‎（+） 6‎7（—）‎怠速电机5‎7 58 ‎64 65‎油泵继电‎器15K‎线25‎故障灯26‎空调压缩‎机41空‎调请求48‎碳罐电磁‎阀52水‎温信号62‎进气温度‎信号55‎5V（节气‎门） 60‎进气压力‎信号75‎节气门信号‎765V‎（传感器）‎68‎‎‎‎‎‎‎‎‎‎3.3 ‎德尔福I ‎代电源‎C5 A6‎C16‎接地B1 ‎D16 C‎7 D7‎曲轴信号B‎14 A1‎6点火信‎号C14 ‎D14喷‎油信号C4‎C6诊‎断D11（‎O BD7）‎B9（O‎B D1）‎故障灯B1‎0碳罐A‎13油泵‎A12怠‎速阀A1 ‎A2 A3‎A4空‎调请求信号‎A8空调‎压缩机A1‎5空调风‎扇A11‎节气门信号‎D5进气‎压力信号A‎7水温信‎号B3进‎气温度B4‎防盗数据‎B8———‎—————‎防盗器8‎防盗请求B‎11———‎—————‎防盗器6‎蒸发箱温度‎D6 防盗‎器3，4—‎———电源‎5V D‎8防盗器‎1————‎——指示灯‎防盗器2‎—————‎—接地‎‎‎‎‎‎‎‎‎德尔福‎I I 代电‎脑针脚定义‎电源：‎18# ‎20# 5‎8#接地‎： 72#‎转速信号‎： 33#‎（正） 4‎1#（负）‎喷油：‎70#（1‎） 49#‎（2） 6‎1#（3）‎60#（‎4）点火‎： 46#‎= 57‎#（1/4‎） 50#‎= 62‎#（2/3‎）油泵继‎电器： 9‎#怠速电‎机： 15‎# 14#‎13# ‎7#风扇‎高速： 8‎#风扇低‎速： 1#‎诊断线：‎47#‎‎‎‎‎‎‎‎‎‎‎‎‎3.5 ‎德尔福II‎I代电脑‎针脚定义‎电源：‎1 17 ‎18接地‎： 5 2‎1曲轴位‎置传感器：‎12（正‎） 28（‎负）1/‎4缸点火‎信号： 3‎22/3‎缸点火信‎号： 52‎喷油控制‎： 55 ‎56 70‎71油‎泵继电器控‎制： 47‎怠速电机‎： 34 ‎33 54‎53风‎扇高速：‎50风扇‎低速： 6‎75V ‎传感器电源‎： 4 2‎0故障灯‎： 31‎‎‎‎‎‎‎‎‎‎‎‎‎‎3.6 ‎联合电子M‎1.5.‎4电源‎18 27‎37接‎地2=14‎=24传‎感器接地3‎0K 线‎55上止‎点传感器4‎9（+）‎48（—‎）5V ‎12喷油‎嘴17 1‎6 35 ‎34点火‎线圈1（A‎，G）20‎（K，E，‎L）怠速‎阀4 26‎（21 ‎29）油‎泵继电器3‎（A，G）‎22（K，‎E，L）‎水温信号4‎5节气门‎53进气‎压力信号7‎故障灯2‎3主继电‎器46风‎扇继电器3‎1氧传感‎器28‎‎‎‎‎‎‎‎‎‎ MO‎T OROL‎A单插（‎五菱，福田‎，夏利）‎电源1‎接地8 1‎7曲轴信‎号5 8（‎G ND）‎点火信号1‎6（1，4‎） 23（‎2，3）‎喷油信号1‎5（1，4‎） 24（‎2，3）‎怠速电机1‎3（1），‎14（2）‎，21（3‎），22（‎4）油泵‎20节气‎门信号18‎水温信号‎19进气‎压力信号9‎进气温度‎信号25‎V 11‎诊断6--‎--SCA‎N8， 7‎----S‎C AN15‎（故障灯）‎‎‎‎‎‎‎‎五菱之‎光（MOT‎O ROLA‎双插）‎针脚定义‎针脚（A‎）连接点‎针脚（B）‎连接点‎A01 喷‎油嘴B01‎氧传感器‎A02 ‎喷油嘴B0‎2A03‎B03‎A04 主‎继电器B0‎4A05‎怠速马达‎B05A‎06 怠速‎马达B06‎转速信号‎负A07‎怠速马达‎B07 转‎速信号正‎A08 怠‎速马达B0‎8A09‎喷油嘴B‎09A1‎0喷油嘴‎B10 水‎温A11‎B11 ‎空调温度‎A12 B‎12A1‎3 B13‎诊断线‎A14 空‎调输出B1‎4诊断线‎A15 ‎B15 凸‎轮轴传感器‎A16 ‎电源B16‎地A1‎7点火线‎圈B17 ‎节气门A‎18 点火‎线圈B18‎进气温度‎A19 ‎地B19 ‎进气压力‎A20 转‎速输出B2‎0A21‎油泵B2‎1点火开‎关A22‎水箱风扇‎B22 5‎V参考电‎压A23‎空调输入‎B23 传‎感器地A‎24 故障‎灯B24 ‎电源‎‎‎‎‎‎‎‎‎三菱富利‎卡电源B‎71-25‎B64-‎80接地‎B71-1‎3 B71‎-26点‎火信号B7‎1-10（‎B71-2‎3）曲轴‎信号B64‎-89凸‎轮轴B64‎-88油‎泵B71-‎8喷油嘴‎B71-1‎，14，2‎，15（#‎1 #2 ‎#3 #4‎）故障灯‎B70-3‎6诊断B‎65-56‎OBD ‎I I—1‎B65-6‎2 OBD‎II—7‎检测信号‎B64-8‎2‎‎‎‎‎‎‎ DE‎N SO 8‎9561—‎87702‎（8956‎0—877‎09）‎1空调切‎断继电器M‎G C 2 ‎后备电源B‎A T5 ‎A/C 开‎关ACSW‎6 暖风‎机BLW‎7车速传‎感器SPD‎9 冷却‎风扇继电器‎R FAN‎10 发动‎机故障灯W‎11 E‎C U 电源‎+B12‎0传感器‎接地E1 ‎21 转速‎传感器+ ‎N+23‎进气压力‎供电VC ‎24 进气‎压力信号P‎I M25‎水温信号‎T HW 3‎2喷油嘴‎#103‎3油泵继‎电器FC2‎36 除‎霜开关DE‎F37 ‎大灯开关H‎/L 39‎T 端子‎T40 ‎脱机检查端‎子SIO ‎42 监视‎器端子VF‎43 E‎C U 电源‎供给+B2‎52 传‎感器接地E‎253 ‎转速传感器‎— N—‎54 节气‎门信号VT‎H56 ‎氧传感器O‎x 60 ‎怠速阀VS‎V162‎接地E0‎1 63 ‎点火系统接‎地E02‎64 点火‎信号IG1‎‎‎‎‎‎‎‎‎‎‎捷达2V‎电源62 ‎3接地1‎2 12‎0喷油嘴‎85 86‎87 8‎8点火信‎号112 ‎113油‎泵继电器8‎0曲轴信‎号98 (‎+) 99‎(-)‎诊断17‎‎‎‎‎‎‎‎‎‎ MO‎T RONI‎C M3.‎8.2（5‎V）电‎源1 3‎接地2点‎火71，7‎8，（70‎，77）‎喷油73，‎80，58‎，65曲‎轴（磁电）‎56，6‎3凸轮轴‎（霍尔）‎76油泵‎4K 线‎19碳罐‎15空气‎流量计13‎水温53‎进气温度‎54车速‎信号20‎空调请求1‎0空调继‎电器8节‎气门电机5‎9，66‎。

第一节马自达车系一、Mazda323车型发动机电脑针脚电压1．94款（1）1.6L加州款（图3-1-1）端子输入输出连接测试状态电压备注1AＯ蓄电池一般蓄电池电压备用1BＯ主继电器(燃油喷射继电器)点火开关关闭0V-打开蓄电池电压1CＯ点火开关(起动)点火开关打开0V-起动期间大约10V1DＯ数据接线器(MEN端子)测试开关在“自测试”位置，点火开关从关闭到打开3s后灯亮了4.5-5.5V带有自诊断检查器和系统选择器3s后灯没亮蓄电池电压怠速时测试开关在“O2MONITOR（氧监视器）”位置，监视器灯亮了4.5-5.5V怠速时测试开关在“O2MONITOR”位置，监视器灯没亮蓄电池电压1EＯ故障显示灯(MIL)点火开关从关闭到打开灯亮了3s低于2.5V系统选择器测试开关在“自测试”位置3s后灯没亮蓄电池电压灯亮了低于2.5V灯没有亮蓄电池电压数据接线器(MEN端子)点火开关从关闭到打开后蜂鸣器响了3s低于2.5V*用自诊断检查器和系统选择器*系统选择器测试开关在“自测试”位置3s后蜂鸣器没响蓄电池电压蜂鸣器响了低于2.5V蜂鸣器没响蓄电池电压1F------1GＯ点火器点火开关打开0V-怠速大约0.2V1H------1IＯ动力系统控制模块(变速器)ATX怠速时发动机冷却液温度低于72℃低于2.5V点火开关打开怠速时发动机冷却液温度高于蓄电池电压72℃1JＯ空调继电器怠速时空调继电器打开低于2.5V-怠速时空调继电器关闭蓄电池电压1KＯ数据接线器(TEN端子)系统选择器测试开关在“O2MONITOR”位置蓄电池电压点火开关打开系统选择器测试开关在“自测试”位置0V1L------１ＭＯ车速传感器行驶时2-5V-停车1或7V１ＮＯ节气门传感器（怠速开关）松开油门踏板0V点火开关打开踩下油门踏板12V１ＯＯ制动灯开关（MTX）松开制动器踏板低于10V-踩下制动器踏板12V１ＰＯ动力转向压力开关点火开关打开12V-怠速时动力转向压力开关接合0V怠速时动力转向压力开关关闭12V１ＱＯ空调器开关空调器开关接合低于2.5V点火开关打开并且鼓风机电动机打开空调器开关关闭12V１ＲＯ水温开关风扇工作（发动机冷却液温度超过97℃或者诊断接头端子TFA接地）0V-风扇不工作（怠速）12V１ＳＯ鼓风机控制开关鼓风机控制开关关闭或在1位置12V点火开关打开鼓风机开关在2位置或更高位置0V１ＴＯEC-AT控制单元（ATX）换档低于1.0V-其他12V１ＵＯ大灯开关大灯亮了12V-大灯灭了低于10V１ＶＯ空档/离合器开关（MTX）在空档位置或踩下离合器踏板0V-其他12V空档/离合器开关（MTX）N/P档0V-其他12V端子输入输出连接测试状态电压备注2A--接地（喷油器）总是0V-2B--接地（输出）总是0V-2C--接地（中央处理器（CPU））总是0V-2D--接地（输入）总是0V-2EＯ分电器（Ne-信号）点火开关打开大约0V或4.5-55V-怠速大约2V2F------2GＯ分电器（G-信号）点火开关打开大约0V或4.5-55V-怠速大约1.5V2H------2IＯ-后窗除雾器开关后窗除雾器开关关闭低于1.0V点火开关打开后窗除雾器开关接合12V2JＯ点火开关（ATX）点火开关打开12V 打开（MTX）0V2KＯ基准电压点火开关打开 5.0V-2LＯ节气门传感器（动力开关）（MTX）松开油门踏板12V点火开关打开完全踩下油门踏板0V2MＯ节气门传感器（MTX）松开油门踏板大约0.5V-完全踩下油门踏板大约4.0V2NＯ氧传感器点火开关打开0V-怠速（冷机）0V怠速（暖机后）0-1.0V增加发动机转速（暖机后）0.5-1.0V0-0.4V2OＯ空气流量计点火开关打开大约3.8V-怠速大约3.3V2PＯ进气温度传感器周围空气的温度是20℃大约2.5V在空气流量计内2QＯ水温传感器发动机冷却液温度是20℃大约2.5V点火开关打开暖机后低于0.5V端子输入输出连接到测试条件电压备注2RＯ电磁阀（压力调节器）热机状态：发动机起动以后发动机冷却液温度在98℃以上并且进气温度在72℃以上60秒低于1.5V-怠速时其他状态12V2S------2T------2UＯ第一缸喷油器点火开关打开12V*发动机信号监视器：绿灯和红灯闪动怠速12V减速时发动机速度在2000r/min以上（暖机后）12V2VＯ第二缸喷油器点火开关打开12V*发动机信号监视器：绿灯和红灯闪动怠速12V减速时发动机速度在2000r/min以上（暖机后）12V2WＯISC阀点火开关打开12V-怠速大约10V2XＯ电磁阀（净化控制）点火开关打开12V-怠速12V2YＯ第三缸喷油器点火开关打开12V*发动机信号监视器：绿灯和红灯闪动怠速12V减速时发动机速度在2000r/min以上（暖机后）12V2ZＯ第四缸喷油器点火开关打开12V*发动机信号监视器：绿灯和红灯闪动怠速12V减速时发动机速度在2000r/min以上（暖机后）12V2）1.6L自动变速器联邦款（图3-1-2）端子输入输出连接测试状态电压备注1AＯ蓄电池总是蓄电池电压备用1BＯ主继电器（燃油喷射继电器）点火开关打开0V-关闭蓄电池电压1CＯ点火开关（起动）起动期间大约10V-点火开关打开0V1DＯ数据线接头（MEN端子）测试开关在“自测试”位置，点火开关从关闭到打开后灯亮了3s4.5-5.5V用自诊断检查器和系统选择器3s之后灯没亮蓄电池电压怠速时测试开关在“O2MONITOR（氧监视器）”位置，监视器灯亮4.5-5.5V怠速时测试开关在“O2MONITOR（氧监视器）”位置，监视器灯没亮蓄电池电压1EＯ故障指示灯（MIL）点火开关从关闭到打开后灯亮了3s低于2.5V系统选择器测试开关在“自测试”位置3s后灯没亮蓄电池电压灯亮了低于2.5V灯没亮蓄电池电压数据线接头（FEN端子）点火开关从关闭到打开后蜂鸣器响了3s低于2.5V*用自诊断检查器和系统选择器*系统选择器测试开关在“自测试”位置3s后蜂鸣器没响蓄电池电压蜂鸣器响了低于2.5V蜂鸣器没响蓄电池电压1F------1GＯ点火器点火开关打开0V-怠速大约0.2V1HＯ大灯开关大灯亮了蓄电池电压-大灯灭了低于1.0V1IＯ数据线接头（TEN端子）系统选择器测试开关在“O2MONITOR”位置蓄电池电压点火开关打开系统选择器测试开关在“自测试”位置0V1JＯ后窗除雾器开关后窗除雾器开关关闭0V点火开关打开后窗除雾器开关打开蓄电池电压1KＯ主继电器（加拿大）点火开关打开蓄电池电压-端子输入输出连接测试状态电压备注1LＯ空调继电器点火开关打开蓄电池电压-怠速时空调继电器打开低于2.5V怠速时空调继电器关闭蓄电池电压1MＯ车速传感器行驶时0-7V-停车0或7V点火开关打开1NＯ转向压力传感器点火开关打开蓄电池电压-怠速时动力传向压力开关打开0V怠速时动力转向压力开关关闭蓄电池电压1OＯ空调继电器空调继电器打开低于2.5V点火开关打开并且鼓风机电动机打开空调继电器关闭蓄电池电压1PＯ鼓风机控制开关鼓风机控制开关关闭或在1位置蓄电池电压点火开关打开鼓风机控制开关在2位置或更高位置低于1.0V1QＯ制动灯开关松开制动踏板低于1.0V-踩下制动踏板蓄电池电压1RＯ驻车/空档开关（P，N档）N或P档0V点火开关打开其他档位蓄电池电压1SＯ巡航控制单元正常条件蓄电池电压点火开关打开把开关设置或恢复成“ON（打开）”位置或者车速在8千米/小时低于设置前速度（使汽车巡航控制装置工作）低于1.0V1TＯ节气门位置传感器（怠速开关）松开油门踏板低于1.0V点火开关打开踩下油门踏板蓄电池电压1U------1V------2AＯ分电器（Ne-信号）点火开关打开大约0V或5V-怠速大约2V端子输入输出连接测试条件电压备注2BＯ空气流量计点火开关打开大约38V-怠速大约33V2CＯ氧传感器点火开关打开0V-怠速(冷机)0V怠速(暖机后)0-1.0V增加发动机速度(暖机后)0.5-1.0V减速0-0.4V2DＯ水温开关风扇工作(发动机冷却液温度超过97℃或诊断接头端子TFA接地)0V-12V2EＯ水温开关发动机冷却液温度是20℃大约2.5V点火开关打开暖机后低于0.5V2FＯ节气门传感器松开油门踏板大约0.5V-完全踩下油门踏板大约4.0V2GＯATF温度传感器ATF温度-30℃-150℃大约4.95-12V点火开关打开20℃大约4.6V130℃大约1.54V2HＯ保持开关按下开关0V点火开关打开放开开关12V2IＯ节气门传感器总是 4.5-5.5V点火开关打开2JＯ分电器(G-信号)[顶置双凸轮轴]点火开关打开大约0V或5V-怠速大约1.5V2KＯ进气温度传感器周围空气的温度在20℃大约2.5V在空气流量计内2L------2MＯ脉冲发生器(IN)发动机怠速运转(N档)大于0.6V-发动机停转(点火开关打开)0V2N脉冲发生器接地总是0V-2OＯ电磁阀(净化控制)点火开关打开12V-怠速12V2PＯ保持指示器保持模式低于2V点火开关打开正常模式12V端子输入输出连接测试条件电压备注3A--接地(喷油器)总是0V-3B--接地(输出)总是0V-3C--接地(中央处理器)总是0V-3D--接地(输入)总是0V-3EＯ抗氧化开关(D档)D档12V点火开关打开其他档0V3FＯ白昼行车灯继电器(加拿大)当点火开关打开时拉动驻车制动器(DRL关闭)12V*DRL：白昼行车灯怠速(DRL打开)低于2.5V3GＯ抗氧化开关(L档)L档12V点火开关打开其他档0V3HＯ抗氧化开关(S档)S档12V点火开关打开其它档0V3IＯ电磁阀(VICS)发动机速度低于5000r/min低于1.5VVICS:可变惯性充气系统[顶置双凸轮轴]发动机速度高于5000r/min12V3J------3K------3L------3MＯ电磁阀(压力调节器)[BP]当发动机冷却液温度高于90℃并且进气温度高于58℃{顶置双凸轮轴}/50℃{单顶置凸轮轴}时发动机起动后60{顶置双凸轮轴}/120秒{单顶置凸轮轴}秒低于1.5V-怠速时其它条件12V3N------3O------3P------3QＯISC阀点火开关打开12V*发动机信号监视器:绿灯和红灯闪动怠速大约10V3R------3s------3T------端子输入输出连接测试条件电压备注3U Ｏ第一缸喷油器，第三缸喷油器点火开关打开12V *发动机信号监视器:绿灯和红灯闪动怠速12V 减速时发动机速度高于2000r/min(暖机后)12V 3V Ｏ第二缸喷油器，第四缸喷油器怠速时点火开关12V 怠速12V 减速时发动机速度高于2000r/min(暖机后)12V 3W Ｏ1-2转换电磁阀电磁阀打开12V 自动变速器运转电磁阀关闭0V 3X Ｏ2-3转换电磁阀电磁阀打开12V 自动变速器运转电磁阀关闭0V 3Y Ｏ3-4转换电磁阀电磁阀打开12V 自动变速器运转电磁阀关闭0V 3Z Ｏ锁止电磁阀电磁阀打开12V 自动变速器运转电磁阀关闭0V3）1.6L 手动变速器联邦款（图3-1-3）端子输入输出连接到测试条件电压备注1A Ｏ蓄电池总是蓄电池电压备用1B Ｏ主继电器(燃油喷射继电器)点火开关关闭0V-打开蓄电池电压1CＯ点火开关(起动)起动时大约10V -点火开关打开0V1D Ｏ数据线接头(MEN 端子)测试开关在“自测试”位置，点火开关从关闭到打开后灯亮了3s4.5-5.5V用自诊断检查器和系统选择器3s 后灯没有亮蓄电池电压怠速时测试开关在“O2MONITOR （氧监视器）”位置，监视器灯亮了4.5-5.5V怠速时测试开关在“氧监视器”位置，监视器灯没亮蓄电池电压1EＯ故障显示灯(MIL)点火开关从关闭到打开后灯亮了3s低于2.5V系统选择器测试开关在“自测试”位置3s后灯没亮蓄电池电压灯亮了低于2.5V灯没亮蓄电池电压数据线接头(FEN端子)点火开关从关闭到打开后蜂鸣器响了3s低于2.5V*用自诊断检查器和系统选择器*系统选择器测试开关在“自测试”位置3s后蜂鸣器没响蓄电池电压蜂鸣器响了低于2.5V蜂鸣器没响蓄电池电压1F------1GＯ点火器点火开关打开0V-怠速大约0.2V1H------1I------1JＯ空调器继电器点火开关打开蓄电池电压-怠速时空调继电器打开低于2.5V怠速时空调继电器关闭蓄电池电压1KＯ数据线接头(TEN端子)系统选择器测试开关在“氧监视器”位置蓄电池电压点火开关打开系统选择器测试开关在“自测试”位置0V1LＯ白昼工作灯继电器(加拿大)当点火开关打开时拉动停车制动器（DRL关闭）蓄电池电压*DRL：白昼工作灯怠速（DRL打开）低于2.5V端子输入输出连接测试条件电压备注1M------1NＯ节气门传感器(怠速开关)松开油门踏板0V点火开关打开踩下油门踏板12V1OＯ制动灯开关松开制动踏板0V-踩下制动踏板12V1PＯ动力转向压力开关点火开关打开12V-怠速时动力转向压力开关打开0V怠速时动力转向压力开关关闭12V1QＯ空调器开关空调器开关打开低于2.5V点火开关打开并且鼓风机电动机打开空调器开关关闭12V1RＯ水温开关风扇工作(发动机冷却液温度超过97℃或诊断接头端子TFA接地)0V-风扇不工作(怠速)12V1SＯ鼓风机控制开关鼓风机控制开关关闭或在1位置12V点火开关打开鼓风机控制开关在2位置或更高位置0V1TＯ后窗除雾器开关后窗除雾器开关关闭0V点火开关打开后窗除雾器开关打开12V1UＯ大灯开关大灯打开12V-大灯关闭0V1VＯ空档/离合器开关空档位置或踩下离合器踏板0V-其他12V端子输入输出连接测试条件电压备注2A--接地(喷油器)总是0V-2B--接地(输出)总是0V-2C--接地(中央处理单元)总是0V-2D--接地(输入)总是0V-2EＯ分电器(Ne-信号)点火开关打开大约0V或4.5-5.5V-怠速大约2V2F------2GＯ分电器(G-信号)[顶置双凸轮轴]点火开关打开大约0V或4.5-5.5V-怠速大约1.5V2HＯ主继电器（加拿大款）点火开关打开蓄电池电压-2I------2J------2KＯ体积空气流量传感器点火开关打开 4.5-5.5V-2LＯ节气门位置传感器（动力开关）松开油门踏板蓄电池电压-完全踩下油门踏板0V2MＯ车速传感器（BP）行车0-7V-停车0或7V2NＯ氧传感器点火开关打开0V-怠速（冷机）0V怠速（暖机后）0-1.0V增加发动机速度（暖机后）0.5-1.0V减速0-0.4V2OＯ体积空气流量传感器点火开关打开大约3.8V-怠速大约3.3V2PＯ进气温度传感器周围空气温度在20℃大约2.5V*在体积空气流量传感器里*点火开关打开2QＯ发动机冷却液温度传感器发动机冷却液温度在20℃大约2.5V点火开关打开暖机后低于0.5V2R------端子输入输出连接测试条件电压备注2S O电磁阀(VICS)发动机速度低于5,100r/min0V VICS:可变惯性充气系统[顶置双凸轮轴]发动机速度低于5,100r/min蓄电池电压2T O电磁阀(压力调节器)当发动机冷却液温度高于90℃并且进气温度[顶置双凸轮轴]高于58℃[单顶置凸轮轴]高于50℃时,发动机起动之后60秒[顶置双凸轮轴]/120秒[单顶置凸轮轴]0V-怠速时其他状态蓄电池电压2U O第一缸喷油器，点火开关打开蓄电池电压*发动机信号第三缸喷油器监视器:绿灯和红灯闪动怠速蓄电池电压减速时发动机速度高于2,000r/min(暖机后)蓄电池电压2V O第二缸喷油器，第四缸喷油器)怠速时点火开关蓄电池电压怠速蓄电池电压减速时发动机速度高于2,000r/min(暖机后)蓄电池电压2W O IAC 阀点火开关打开大约7V -怠速大约9V 2X O 电磁阀(净化控制)点火开关打开蓄电池电压-怠速蓄电池电压2Y ------2Z------二、Mazda B2300车型发动机电脑针脚电压1．94款（图3-1-4）1）自动变速器车型端子输入输出连接测试条件电压备注1--蓄电池总是蓄电池电压-2制动灯开关放松制动踏扳低于+1.0V -踩下制动踏板蓄电池电压3车速传感器(+)暖机怠速0V 电压表应当放在交流档车速48km/h 4.2-5.2V 车速88km/h 6.5-8.0V 4点火控制组件(点火诊断监视器)暖机怠速680-880r/min -车速48km/h 1670-1770r/min 车速88km/h 2090-2250r/min 5曲轴位置传感器点火控制开关6.7V -暖机怠速7.8V 车速48km/h 7.8V 车速88km/h8.0V 60车速传感器(-)总是0V -70发动机冷却液温度传感器发动机处于工作温度0.7-0.9V -80燃油泵继电器(燃油泵监视器)燃油泵打开蓄电池电压-燃油泵关闭0V 9--数据传输接头---100空调压力开关空调压力开关打开(空调工作)蓄电池电压-空调压力开关关闭(空调不工作)0V11------12------13------140质量空气流传感器点火开关打开0V-暖机怠速0.5-0.7V车速48km/h 1.1-1.6V车速88km/h 1.6-2.3V150质量空气流量传感量(信号参考)总是 4.5-5.5V-16--点火控制组件(点火接地)总是0V-170故障指示灯(MIL)和数据传输接头(自测试输出)灯泡亮低于1.0V-灯泡不亮蓄电池电压18------19------端子输入输出连接测试条件电压备注20--接地(动力传动电控组件)总是0V-210怠速空气控制电磁阀点火开关打开蓄电池电压-暖机怠速9.5-11.5V车速48km/h8.3-10.3V车速88km/h 6.6-9.4V220燃油泵继电器点火开关打开(燃油泵关闭)蓄电池电压-发动机运转(燃油泵打开)低于1.0V23------240动力转向压力开关发动机运转，转向轮转动。
