西电微机原理与系统设计上机报告

微机原理实验报告姓名：学号：实验一8259中断实验一、实验目的1．掌握PC机中断处理系统的基本原理。

2．掌握外部扩展中断源的设计方法。

3．学会编写中断服务程序。

二、实验原理PC机用户可使用的硬件中断只有可屏蔽中断，由8259中断控制器管理。

中断控制器用于接收外部的中断请求信号，经过优先级判别等处理后向CPU发出可屏蔽中断请求。

三、实验内容实验要求实现8259控制器的IR1、IR3两路中断都可以通过IRQ向PC机发起中断请求，用SP1、SP2单次脉冲模拟两个中断源。

IR1中断时，在它的中断服务程序中编程显示“IR1 OK AND EXIT！”；IR3中断时，在它的中断服务程序中编程显示“IR3 OK AND EXIT！”。

采用查询方式完成。

图1-1 扩展中断电路四、实验步骤1、连接线路SP1和SP2分别接到IR1和IR3，IR1和IR3与L0和L1指示灯相连，8259CS 接到Y0上，最后将/RD、/WR、INT分别与IOR、IOW、IRQ相连接，连接好后打开电源。

2、编写程序3、汇编、编译、连接及运行五、实验程序DATA SEGMENTIOPORT EQU 0FF00H-0280HMY8259_ICW1 EQU IOPORT +280H ;实验系统中8259的ICW1端口地址MY8259_ICW2 EQU IOPORT +281H ;实验系统中8259的ICW2端口地址MY8259_ICW3 EQU IOPORT +281H ;实验系统中8259的ICW3端口地址MY8259_ICW4 EQU IOPORT +281H ;实验系统中8259的ICW4端口地址MY8259_OCW1 EQU IOPORT +281H ;实验系统中8259的OCW1端口地址MY8259_OCW2 EQU IOPORT +280H ;实验系统中8259的OCW2端口地址MY8259_OCW3 EQU IOPORT +280H ;实验系统中8259的OCW3端口地址MSG1 DB 0DH,0AH,'DVCC PCI CARD INTERRUPT',0DH,0AH,'$'MSG2 DB 0DH,0AH,'PRESS ANY KEY TO EXIT!',0DH,0AH,'$'MSG3 DB 0DH,0AH,'IR1 OK AND EXIT!',0DH,0AH,'$'MSG4 DB 0DH,0AH,'IR3 OK AND EXIT!',0DH,0AH,'$'DATA ENDSSTACKS SEGMENTDB 100 DUP (?)STACKS ENDSCODE SEGMENTASSUME CS:CODE,DS:DATA,SS:STACKS,ES:DATASTART: MOV AX,DATAMOV DS,AXMOV ES,AXMOV AX,STACKSMOV SS,AXMOV AX,DATAMOV DS,AXMOV DX,OFFSET MSG1MOV AH,09HINT 21HMOV DX,OFFSET MSG2MOV AH,09HINT 21HSTART1: MOV DX,MY8259_ICW1 ;初始化实验系统中8259的ICW1 MOV AL,13H ;边沿触发、单片8259、需要ICW4OUT DX,ALMOV DX,MY8259_ICW2 ;初始化实验系统中8259的ICW2MOV AL,08HOUT DX,ALMOV DX,MY8259_ICW4 ;初始化实验系统中8259的ICW4MOV AL,01H ;非自动结束EOIOUT DX,ALMOV DX,MY8259_OCW1 ;初始化实验系统中8259的OCW1MOV AL,0F5H ;打开IR1和IR3的屏蔽位OUT DX,ALQUERY: MOV DX,MY8259_OCW3 ;向8259的OCW3发送查询命令MOV AL,0CHOUT DX,ALNOPNOPNOPMOV DX,MY8259_OCW3IN AL,DX ;读出查询字TEST AL,80H ;判断中断是否已响应JZ QUERY ;没有响应则继续查询AND AL,07HCMP AL,01HJE IR1ISR ;若为IR1请求，跳到IR1处理程序CMP AL,03HJE IR3ISR ;若为IR1请求，跳到IR1处理程序JMP EOIQUERY1: MOV DL,0FFHMOV AH,06HINT 21HJZ START1MOV AH,4CHINT 21HIR1ISR: MOV DX,OFFSET MSG3 ;IR1处理，显示字符串'IR1 OK AND EXIT'MOV AH,09HINT 21HJMP EOIIR3ISR: MOV DX,OFFSET MSG4 ;IR1处理，显示字符串'IR3 OK AND EXIT'MOV AH,09HINT 21HEOI: MOV DX,MY8259_OCW2 ;向实验系统中8259发送中断结束命令MOV AL,20HOUT DXMOV AL,20H ;SEND EOIOUT 0A0H,ALOUT 20H,ALPOP DSPOP DXPOP AXJMP START1CODE ENDSEND START六、实验结果接好电路，编好程序，打开电源后，两个LED指示L0和L1灯都熄灭；编译、链接、运行程序，8259控制器的IR1、IR3两路中断可通过IRQ向PC机发起中断请求，按下SP1，IR1中断，指示灯L0亮，电脑屏幕上显示“IR1 OK AND EXIT！”；按下SP2, IR3中断，指示灯L1亮，电脑屏幕上显示“IR3 OK AND EXIT！”七、实验中遇到的问题及解决方法最初认为要按照原理图把所有线都接上，后来知道了直接用排线连接就好，同时还能降低短路的可能性。

DSP实验报告及大作业学院：电子信息工程班级：学号：姓名：实验一 VISUAL DSP++的使用入门一、实验目的1、熟悉VISUAL DSP++的开发环境。

针对ADSP－21065L SHARC DSP，利用几个用C、C++和汇编语言写成的简单例子来描述VISUAL DSP＋十编程环境和调试器（debugger）的主要特征和功能。

2、对于运行在其它类型SHARC处理器的程序只需对其链接描述文件（．LDF）做一些小的变化，用于ADSP－21065L硬件仿真。

二、实验内容实验一：启动Visual DSP++，建立一个用C源代码的工程（Project），同时用调试器来评估用C 语言所编写代码的性能；实验二：创立一个新的工程，修改源码来调用一个汇编（asm）程序，重新编译工程，用调试器来评估用汇编语言所写程序的性能；实验三：利用调试器的绘图（plot）功能来图形显示一个卷积算法中的多个数据的波形；实验四：利用调试器的性能统计功能（Statistical profile来检查练习三中卷积算法的效率。

利用所收集到的性能统计数据就能看出算法中最耗时的地方。

三、实验步骤及结果练习一：1、进入 Visual DSP＋＋，显示Visual DSP++的集成开发和调试环境窗口。

选择菜单中的Session\New Session\SHARK\ADSP-21065L SHARK processing Simulator.此过程为将要编译运行的程序建立了一个Session.2、选择菜单File 中Open 打开Project\E:\float\unit_1\dot_product_c \dotprodc．dpj。

（注：练习中将float压缩包解压与E盘）3、在菜单 Project中选择 Build Project来对工程进行编译。

在本例子中，编译器会检测到一个未定义的错误，显示为：“．＼dotprod_main.c”，line 115：error ＃20：identifier“itn”is undefined itn i；双击该行文字，光标会自动定位出错行，再该行中将“itn”改为“int”,重新编译后没有错误。

微机系统实验报告班级： 031214 学号： 03121370 姓名：孔玲玲地点： E-II-312 时间：第二批实验一汇编语言编程实验一、实验目的(1)掌握汇编语言的编程方法(2)掌握DOS功能调用的使用方法(3)掌握汇编语言程序的调试运行过程二、实验设备PC机一台。

三、实验内容（1）将指定数据区的字符串数据以ASCII码形式显示在屏幕上，并通过DOS功能调用完成必要提示信息的显示。

(2) 在屏幕上显示自己的学号姓名信息。

（3）循环从键盘读入字符并回显在屏幕上，然后显示出对应字符的ASCII码，直到输入“Q”或“q”时结束。

（4）自主设计输入显示信息，完成编程与调试，演示实验结果。

考核方式：完成实验内容（1）（2）（3）通过，完成实验内容（4）优秀。

实验中使用的DOS功能调用： INT 21H表3-1-1 显示实验中可使用DOS功能调用AH 值功能调用参数结果1 键盘输入并回显AL=输出字符2 显示单个字符(带Ctrl+Break检查) DL=输出字符光标在字符后面6 显示单个字符(无Ctrl+Break检查) DL=输出字符光标在字符后面8 从键盘上读一个字符AL=字符的ASCII码9 显示字符串DS:DX=串地址，‘$’为结束字符光标跟在串后面4CH 返回DOS系统AL=返回码四、实验步骤(1)运行QTHPCI软件，根据实验内容编写程序，参考程序流程如图3-1-1所示。

(2)使用“项目”菜单中的“编译”或“编译连接”命令对实验程序进行编译、连接。

(3)“调试”菜单中的“进行调试”命令进入Debug调试，观察调试过程中数据传输指令执行后各寄存器及数据区的内容。

按F9连续运行。

(4)更改数据区的数据，考察程序的正确性。

五、实验程序DATA SEGMENTBUFFER DB '03121370konglingling:',0AH,0DH,'$'BUFFER2 DB 'aAbBcC','$'BUFFER3 DB 0AH,0DH,'$'DATA ENDSCODE SEGMENTASSUME CS:CODE,DS:DATASTART:MOV AX,DATAMOV DS,AXmov ah,09hmov DX,OFFSET BUFFERint 21hMOV SI,OFFSET BUFFER2lab1:cmp BYTE PTR [SI],'$'je lab2MOV AL,DS:[SI]AND AL,0F0H ;取高4位MOV CL,4SHR AL,CLCMP AL,0AH ;是否是A以上的数JB C2ADD AL,07HC2: ADD AL,30HMOV DL,AL ;show characterMOV AH,02HINT 21HMOV AL,DS:[SI]AND AL,0FH ;取低4位CMP AL,0AHJB C3ADD AL,07HC3: ADD AL,30HMOV DL,AL ;show characterMOV AH,02HINT 21Hadd SI,1jmp lab1lab2:mov ah,09hmov DX,OFFSET BUFFER3int 21hmov ah,01hint 21hcmp al,'q'je lab3mov BL,ALAND AL,0F0H ;取高4位MOV CL,4SHR AL,CLCMP AL,0AH ;是否是A以上的数JB C4ADD AL,07HC4: ADD AL,30HMOV DL,AL ;show characterMOV AH,02HINT 21HMOV AL,BLAND AL,0FH ;取低4位CMP AL,0AHJB C5ADD AL,07HC5: ADD AL,30HMOV DL,AL ;show characterMOV AH,02HINT 21Hjmp lab2lab3:mov ah,4chint 21hCODE ENDSend START六、实验结果实验二数码转换实验一、实验目的(1)掌握不同进制数及编码相互转换的程序设计方法。

西电微机原理第二次上机实验报告学号：姓名：一、实验目的1.熟练掌握汇编语言程序设计的方法及上机步骤。

2.掌握算术运算中，十进制数调整指令的应用。

3.掌握子程序的设计方法。

4.掌握DOS功能的调用方法。

二、实验仪器586微机 1台三、实验内容编写求十进制数12678532与21736543之和的程序，并将和以十进制数的形式送屏幕显示。

编程要求与提示：[1] 两个加数均以压缩(组合)十进制数形式存放在ADD1和ADD2为首址的存贮器单元。

[2] 和以压缩十进制数的形式存入SUM以下单元。

[3] 将和送到屏幕显示部分功能的实现采用子程序的形式。

[4] 实验步骤如下：a. 用全屏幕编辑软件建立源程序。

b．用masm.exe汇编程序对源程序进行汇编，形成目标程序。

c. 用link.exe连接程序对目标程序进行连接形成可执行文件。

d. 用DEBUG对连接通过的可执行程序进行调试。

四、实验内容对应的源程序及流程源程序如下：STACK SEGMENT STACKDB 10H DUP(00)STACK ENDSDATA SEGMENTADD1 DB 12H,67H,85H,32HADD2 DB 21H,73H,65H,43HSUM DB 4H DUP(?)DATA ENDSCODE SEGMENTASSUME CS:CODE,DS:DATA,ES:DATA,SS:STACKSTART:MOV AX, DATAMOV DS, AXMOV AX, DATAMOV ES, AXMOV AX,STACKMOV SS,AXLEA SI, ADD1[3]LEA BX, ADD2[3]LEA DI,SUM[3]MOV CX,4CLCL1:MOV AL,[SI]ADC AL,[BX]DAAMOV [DI],ALDEC SIDEC BXDEC DILOOP L1CALL DISPAL; －－－－－－－－－－－－EXITPROC:MOV AH,4CH ;结束程序MOV AH,1INT 21H; －－－－－－－－－－－－DISPAL PROC NEARPUSH AXPUSH BXPUSH CXPUSH DXPUSH DILEA DI,SUMMOV CX,4DISPAL2:MOV AL,[DI]SHR AL,1SHR AL,1SHR AL,1SHR AL,1MOV AH,2MOV DL,ALADD DL,30HINT 21HMOV AL,[DI]AND AL,0FHMOV AH,2MOV DL,ALADD DL,30HINT 21HINC DILOOP DISPAL2POP DIPOP DXPOP CXPOP BXPOP AXRETDISPAL ENDPCODE ENDSEND START运行结果如下：五、问题讨论1．在以十进制数形式参加运算的程序设计中，应注意那些问题。

微机原理上机个人总结
在微机原理的上机实验中，我个人的总结如下：
1. 实验目的：通过实验了解微机原理的基本概念、组成结构和工作原理，掌握微机系统的组装与调试技术。

2. 实验内容：
- 组装微型计算机系统：了解计算机主机、外围设备的组成，学会安装和连接各种硬件设备。

- 硬件配置与调试：学会设置硬盘、光驱、显卡、内存等硬件资源，在 BIOS 中进行相应设置调整。

- 操作系统安装：了解不同操作系统的安装步骤和要求，并按照提示完成操作系统的安装。

- 系统调试与功能测试：学会使用调试工具对硬件进行测试和调试，确保计算机系统正常工作。

3. 实验收获：
- 掌握了微机系统组装与调试的基本技术，了解了硬件设备的安装、连接方法以及操作系统的安装过程。

- 熟悉了 BIOS 设置，包括启动顺序设置、硬件资源配置等。

- 学会了使用调试工具对计算机硬件进行故障排除和性能测试。

- 加深了对微机原理的理解和认识，对计算机硬件与操作系统之间的关系有了更深入的了解。

4. 实验心得：
- 实验过程中需要仔细阅读实验指导书，按照步骤进行操作，保证安装和连接的正确性。

- 遇到问题要及时和助教、同学讨论，互相帮助解决疑惑和困难。

- 实验后要及时总结和整理实验过程中遇到的问题和解决方法，加深对微机原理的理解。

通过这次上机实验，我对微机原理有了更深入的了解，也掌握了一些基本的硬件配置和调试技术，对于今后的学习和工作都会有很大的帮助。

一、实验目的1. 理解微机的基本组成和各部件的功能；2. 掌握微机的工作原理和指令系统；3. 熟悉汇编语言程序设计的基本方法；4. 提高动手能力和实际操作技能。

二、实验内容1. 微机系统组成实验（1）实验目的：了解微机的基本组成和各部件的功能。

（2）实验内容：观察并记录微机系统的各个部件，如CPU、内存、硬盘、主板等，并了解它们的功能。

（3）实验步骤：①观察微机系统各个部件的连接情况；②了解各个部件的功能和作用；③分析微机系统的整体结构。

2. 微机工作原理实验（1）实验目的：掌握微机的工作原理。

（2）实验内容：观察并记录微机工作过程中的各个阶段，如指令的取指、译码、执行等。

（3）实验步骤：①观察微机工作过程中的各个阶段；②了解各个阶段的功能和作用；③分析微机工作原理。

3. 指令系统实验（1）实验目的：熟悉汇编语言指令系统。

（2）实验内容：学习汇编语言的基本指令，如数据传送指令、算术运算指令、逻辑运算指令等。

（3）实验步骤：①学习汇编语言的基本指令；②编写简单的汇编语言程序，实现数据传送、算术运算、逻辑运算等功能；③调试程序，观察程序运行结果。

4. 汇编语言程序设计实验（1）实验目的：提高汇编语言程序设计能力。

（2）实验内容：编写一个汇编语言程序，实现以下功能：①计算两个数的和；②判断一个数是否为偶数；③输出程序运行结果。

（3）实验步骤：①编写汇编语言程序，实现上述功能；②调试程序，观察程序运行结果；③分析程序运行过程，确保程序正确性。

三、实验结果与分析1. 微机系统组成实验：通过观察和记录微机系统的各个部件，了解了微机的基本组成和各部件的功能。

2. 微机工作原理实验：通过观察微机工作过程中的各个阶段，掌握了微机的工作原理。

3. 指令系统实验：通过学习汇编语言的基本指令，熟悉了汇编语言指令系统。

4. 汇编语言程序设计实验：通过编写汇编语言程序，提高了汇编语言程序设计能力。

四、实验心得通过本次微机原理实验，我对微机的基本组成、工作原理和指令系统有了更深入的了解。

4.37 (上机题)编写程序实现，将缓冲区BUFFER中的100个字按递增排序，并按下列格式顺序显示：数据1 <原序号>数据2 <原序号>……算法流程图：调试问题、心得体会：通过这道题，熟悉了流程图画法，掌握了产生随机数，“冒泡法”排序，子函数编写调用等的基本过程，尤其对于中断调用，并利用ASCII码回显和对课本字节型数据“冒泡法”排序改进为字形排序的过程，是我受益匪浅。

并且亲身实践了源程序的汇编、调试也连接。

问题：将字节型冒泡法直接应用于该题，导致出错，该题存储的是字型数据！原因在于只是排列的AL中的数值，并不是产生的随机数！同时对于字型与字节型在运算类指令中的应用还是有误，以及其他的一些小错误，应加以改善！运行结果：程序代码：STACK SEGMENT STACK 'STACK'DW 100H DUP(?)TOP LABEL WORDSTACK ENDSDATA SEGMENTBUFFER LABEL WORDX=17REPT 100X=(X+80)mod 43DW XENDMBUF DW 100 DUP(?)DATA ENDSCODE SEGMENTASSUME CS:CODE,DS:DATA,ES:DATA,SS:STACK START:MOV AX,DATAMOV DS,AXMOV ES,AXMOV AX,STACKMOV SS,AXLEA SP,TOPMOV CX,100LEA SI,BUFFERLEA DI,BUFL1:MOV AX,[SI]INC SIINC SIMOV [DI],AXINC DIINC DILOOP L1MOV CX,100DEC CXLEA SI,BUFFERPUSH CXADD CX,CXADD SI,CXPOP CXL2:PUSH CXPUSH SIL3:MOV AX,[SI]CMP AX,[SI-2]JAE NOXCHGXCHG AX,[SI-2]MOV [SI],AXNOXCHG:LOOP L3POP SIPOP CXLOOP L2MOV CX,100LEA SI,BUFFER L4:MOV AX,[SI] CALL DISPAX ADD SI,2CALL XIAOYU CALL XUHAOCALL DAYUCALL DISPCR LOOP L4MOV AH,4CHMOV AL,0INT 21H DISPAX PROC NEARPUSH AXPUSH BXPUSH CXPUSH DXPUSH DIMOV BX,10MOV CX,3L7:XOR DX,DXDIV BXMOV [DI],DX INC DIINC DILOOP L7MOV CX,3L8:DEC DIDEC DIMOV AL,[DI] ADD AL,30HMOV AH,02MOV DL,ALINT 21HLOOP L8POP DXPOP CXPOP BXPOP AXRET DISPAX ENDP DISPCR PROC NEAR PUSH AXPUSH DXMOV AH,2MOV DL,0AH INT 21HMOV AH,2MOV DL,0DH INT 21HPOP DXPOP AXRET DISPCR ENDP XIAOYU PROC NEAR PUSH AXPUSH DXMOV AH,02 MOV DL,3CH INT 21HPOP DXPOP AXRET XIAOYU ENDP XUHAO PROC NEAR PUSH AXPUSH BXPUSH CXPUSH SIMOV CX,100 MOV BX,AX LEA SI,BUF L5:CMP BX,[SI] JZ L6ADD SI,2LOOP L5L6:MOV AX,101SUB AX,CXCALL DISPAXPOP SIPOP CXPOP BXPOP AXRETXUHAO ENDPDAYU PROC NEARPUSH AXPUSH DXMOV AH,02MOV DL,3EHINT 21HPOP DXPOP AXRETDAYU ENDPCODE ENDSEND START4.38 (上机题)按同余法产生一组随机数N（1<N<=50），并按N＋50赋给45名同学的5门课程的成绩，要求编程实现计算每个同学的平均成绩，并根据平均成绩统计全班的成绩各等级的人数（A：90～100，B：80～89，C：70～79，D：66～69，E：60～65，F：60分以下），按下列格式显示：Total <总人数>A: <人数1>B: <人数2>C: <人数3>D: <人数4>E: <人数5>F: <人数6>算法流程图：调试问题、心得体会：通过该问题，进一步练习了通过流程图分析设计程序的功能，掌握了随机数产生，子函数调用，分支程序，循环程序，中断调用等过程，进行了调试，找出了数值无法转化为十进制并显示的问题，原因在于未定义临时存储单元。

西电微机原理上机西电微机原理上机主要是通过实验的方式来验证微机原理课程中所学到的理论知识。

通过上机实验，我们可以更好地了解微机的工作原理、数据传输与控制、接口技术以及常见的微机系统组成。

在微机原理上机实验中，通常会有以下几个实验项目：1. 单总线存储器读写实验：通过这个实验项目，我们可以了解到微机存储器的基本原理及其在微机系统中的应用。

通过编写程序来完成对存储器的读写操作，进一步掌握总线操作的相关知识。

2. 中断控制实验：中断是微机系统中重要的一种输入/输出方式。

通过这个实验，我们可以深入了解中断的工作原理以及中断控制的编程技术。

3. 并行与串行接口实验：在微机系统中，与外部设备的数据交互离不开接口技术。

通过这个实验，我们可以学习并熟悉并行与串行接口电路的原理，掌握相应接口的编程技术。

4. 定时器/计数器实验：定时器/计数器是微机系统中常用的计时与计数设备。

通过这个实验，我们可以了解定时器/计数器的基本工作原理以及如何通过编程来实现相应的定时与计数功能。

5. 数字/模拟转换实验：在微机系统中，数字/模拟转换技术被广泛应用于数据采集、信号处理等方面。

通过这个实验，我们可以学习数字/模拟转换的基本原理及其在微机系统中的应用。

通过以上实验项目，我们可以逐步深入了解微机原理的相关知识，掌握相应的实验技术和方法，同时能够独立进行微机系统的设计、搭建与调试工作。

关于每个实验项目的具体操作步骤和实验结果分析，这里就以其中一个实验项目为例来进行详细的说明。

以单总线存储器读写实验为例，具体操作步骤和实验结果分析如下：1. 操作步骤：(1) 连接实验所需的硬件设备，包括微型机实验板、开发板和串口线等；(2) 打开相应的编程开发环境，如Proteus、Keil等；(3) 编写相应的存储器读写程序，包括初始化存储器、写入数据、读取数据等；(4) 下载程序并进行调试，观察存储器读写操作是否正确。

2. 实验结果分析：通过上述操作步骤，我们可以得到以下实验结果：(1) 存储器的读写操作是否正确，即写入的数据是否能够成功地被读取出来；(2) 存储器的读写速度是否满足要求，即存储器读写的时序是否正确；(3) 存储器的容量是否满足要求，即存储器能够存储的数据量大小。

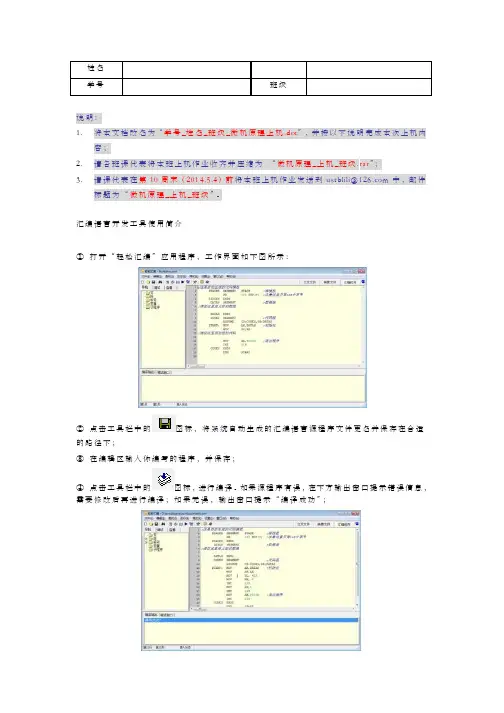

说明：1. 将本文档改名为‚学号_姓名_班级_微机原理上机.doc‛，并按以下说明完成本次上机内容；2. 请各班课代表将本班上机作业收齐并压缩为‚微机原理_上机_班级.rar‛；3. 请课代表在第10周末（2014.5.4）前将本班上机作业发送到ustblili@12中，邮件标题为‚微机原理_上机_班级‛。

汇编语言开发工具使用简介① 打开‚轻松汇编‛应用程序，工作界面如下图所示：② 点击工具栏中的图标，将系统自动生成的汇编语言源程序文件更名并保存在合适的路径下；③ 在编辑区输入你编写的程序，并保存；④ 点击工具栏中的图标，进行编译。

如果源程序有误，在下方输出窗口提示错误信息，需要修改后再进行编译；如果无误，输出窗口提示‚编译成功‛；⑤ 点击工具栏中的图标，进行链接。

如果无误，输出窗口提示‚链接成功‛；⑥ 点击工具栏中的图标，运行程序；如有结果输出，即可在命令窗口中看到输出结果。

⑦ 如需调试程序，可设置断点后，点击工具栏中的图标，在界面左侧看到各寄存器的内容，如下图所示。

实验内容和实验要求 1.DOS 功能调用(1) 键盘输入屏幕显示编写程序，实现键盘输入屏幕显示实验。

即：当程序运行时，每从键盘输入一个字符，就在屏幕上显示一个字符，直到输入‚$‛字符，则退出程序。

程序源码：（请填入程序中缺失的部分）运行结果截图：(2) 输入小写字母输出大写字母编写程序，实现小写输入大写输出功能。

即：由键盘输入一个小写字母，在屏幕上显示一个与之对应的大写字母。

注意非小写字母输入的问题。

程序源码：（请填入程序中缺失的部分）CODE S EGMENTASSUMECS:CODE START: MOV AH, 1INT21HC MP A L,‛$‛ JNZ S TART MOVAH,4CH INT21HCODEENDS ENDS TART运行结果截图：CODE S EGMENT ASSUMECS:CODES TART:;代码段;****编写代码实现小写字母输入，大写字母输出功能**** M OV AH,1INT 21HCMPA L,’a’ J B STOP CMPA L,‘z’ J A STOP S U B A L ,20H M OV DL,AL M OV AH,2INT 21H;*******************自行编写代码结束*************** STOP:MOVAX,4C00H INT 21HCODEENDSEND S TART;退出程序(3) 凯撒密码设计程序，输入一个字符串，按明文右移三位的移位加密方式，实现对字符串的凯撒加密，并将结果输出到屏幕上。

《微机原理》上机实验报告1.比较AL,BL,CL中带符号数的大小，将最小的数放于AL中（用JG转换）。

1）流程图2）代码：data segmentd1 db 33hd2 db 23hd3 db 84hdata endscode segmentassume cs:code,ds:data start:mov ax,datamov ds,axmov al,d1mov bl,d2mov cl,d3cmp bl,aljg bbbxchg bl,albbb: cmp cl,almov ah,4chint 21hcode endsend start2.比较buffer开始10个数中最大的偶数，将其存入AL中。

1）流程图2）代码：data segmentbruffer db 54h,48h,26h,46h,37h,49h,62h,55h,79h,16h data endscode segmentassume cs:code,ds:databegin:mov ax,datamov ds,axlea si,bruffermov cx,9mov al,[si]test al,01hjnz nextinc siag: test byte ptr[si],01h ； byte和ptr中间有空格 jnz nextcmp al,[si]jnc nextmov al,[si]next: inc sidec cxjnz agtest al,80h ；测试低位的正负值jz llmov ah,0ffh ；负值用补码表示ll: mov ah,0 ；为正值高位赋0mov ah,4chint 21hcode endsend begin3.将两个32位数相乘。

12）代码：data segmentd1 dd 12345678hd2 dd 87654321hd3 dw ?,?,?,? ；dw不能用“？”data endscode segmentassume cs:code,ds:datastart: mov ax,datamov ds,axmov bx,d3lea si,d1lea di,d2mov ax,[si]mul word ptr[di]mov [bx],axmov [bx+2],dxmov ax,[si+2]mul word ptr[di]add [bx+2],axadc [bx+4],dxadc word ptr[bx+6],00hmov ax,[si]mul word ptr[di+2]add [bx+2],axadc [bx+4],dxadc word ptr[bx+6],00hmov ax,[si+2]mul word ptr[di+2]add [bx+4],axadc [bx+6],dxadc word ptr[bx+8],00hmov ah,4chint 21hcode endsend start4.将（DX，AX）中32位无符号数左移四位，低四位用0填补，高四位存入CH的低四位中。

操作系统上机题目一、题目实验1：LINUX/UNIX Shell部分（一）系统基本命令1．登陆系统，输入whoami 和pwd ，确定自己的登录名和当前目录；登录名yuanye ，当前目录/home/yuanye2．显示自己的注册目录?命令在哪里?a．键入echo $HOME，确认自己的主目录；主目录为/home/yuanyeb．键入echo $PA TH，记下自己看到的目录表；/usr/local/sbin:/usr/local/bin:/usr/sbin:/usr/bin:/sbin:/bin:/usr/gamesc．键入which abcd，看看得到的错误信息；再键入which ls 和which vi，对比刚刚得到的结果的目录是否在a．、b．两题看到的目录表中；/bin/ls /usr/bin/vi3．ls 和cd 的使用:a．键入ls，ls -l ，ls -a ，ls -al 四条命令，观察输出，说明四种不同使用方式的区别。

1. examples.desktop 公共的模板视频图片文档音乐桌面; 总计322.-rw-r--r-- 1 yuanye yuanye 357 2011-03-22 22:15 examples.desktopdrwxr-xr-x 2 yuanye yuanye 4096 2011-03-22 23:25 公共的drwxr-xr-x 2 yuanye yuanye 4096 2011-03-22 23:25 模板drwxr-xr-x 2 yuanye yuanye 4096 2011-03-22 23:25 视频drwxr-xr-x 2 yuanye yuanye 4096 2011-03-22 23:25 图片drwxr-xr-x 2 yuanye yuanye 4096 2011-03-22 23:25 文档drwxr-xr-x 2 yuanye yuanye 4096 2011-03-22 23:25 音乐drwxr-xr-x 2 yuanye yuanye 4096 2011-03-22 23:25 桌面3. . .fontconfig .local .Xauthority.. .gconf .mozilla .xsession-errors.bash_logout .gconfd .nautilus 公共的.bashrc .gksu.lock .profile 模板.cache .gnome2 .pulse 视频.chewing .gnome2_private .pulse-cookie 图片.config .gnupg .recently-used.xbel 文档.dbus .gstreamer-0.10 .scim 音乐.dmrc .gtk-bookmarks .sudo_as_admin_successful 桌面.esd_auth .gvfs .update-manager-coreexamples.desktop .ICEauthority .update-notifier4. 总计156drwxr-xr-x 28 yuanye yuanye 4096 2011-03-24 16:55 .drwxr-xr-x 3 root root 4096 2011-03-22 22:15 ..-rw-r--r-- 1 yuanye yuanye 220 2011-03-22 22:15 .bash_logout-rw-r--r-- 1 yuanye yuanye 3115 2011-03-22 22:15 .bashrcdrwxr-xr-x 3 yuanye yuanye 4096 2011-03-22 23:30 .cachedrwx------ 2 yuanye yuanye 4096 2011-03-22 23:24 .chewingdrwxr-xr-x 4 yuanye yuanye 4096 2011-03-22 23:30 .configdrwx------ 3 yuanye yuanye 4096 2011-03-22 22:31 .dbus-rw------- 1 yuanye yuanye 49 2011-03-24 16:54 .dmrc-rw------- 1 yuanye yuanye 16 2011-03-22 22:31 .esd_auth-rw-r--r-- 1 yuanye yuanye 357 2011-03-22 22:15 examples.desktopdrwxr-xr-x 2 yuanye yuanye 4096 2011-03-22 23:15 .fontconfigdrwx------ 4 yuanye yuanye 4096 2011-03-24 16:54 .gconfdrwx------ 2 yuanye yuanye 4096 2011-03-24 16:56 .gconfd-rw-r----- 1 yuanye yuanye 0 2011-03-22 23:19 .gksu.lockdrwx------ 6 yuanye yuanye 4096 2011-03-22 23:20 .gnome2drwx------ 2 yuanye yuanye 4096 2011-03-22 22:32 .gnome2_privatedrwx------ 2 yuanye yuanye 4096 2011-03-22 22:31 .gnupgdrwxr-xr-x 2 yuanye yuanye 4096 2011-03-22 22:32 .gstreamer-0.10-rw-r--r-- 1 yuanye yuanye 156 2011-03-24 16:55 .gtk-bookmarksdr-x------ 2 yuanye yuanye 0 2011-03-24 16:54 .gvfs-rw------- 1 yuanye yuanye 479 2011-03-24 16:54 .ICEauthoritydrwx------ 3 yuanye yuanye 4096 2011-03-22 23:30 .localdrwx------ 4 yuanye yuanye 4096 2011-03-22 23:29 .mozilladrwxr-xr-x 3 yuanye yuanye 4096 2011-03-22 22:32 .nautilus-rw-r--r-- 1 yuanye yuanye 675 2011-03-22 22:15 .profiledrwx------ 2 yuanye yuanye 4096 2011-03-24 16:54 .pulse-rw------- 1 yuanye yuanye 256 2011-03-22 22:31 .pulse-cookie-rw------- 1 yuanye yuanye 861 2011-03-22 23:30 .recently-used.xbeldrwx------ 3 yuanye yuanye 4096 2011-03-22 23:24 .scim-rw-r--r-- 1 yuanye yuanye 0 2011-03-22 22:35 .sudo_as_admin_successful drwxr-xr-x 2 yuanye yuanye 4096 2011-03-22 22:33 .update-manager-core drwx------ 2 yuanye yuanye 4096 2011-03-22 22:32 .update-notifier-rw------- 1 yuanye yuanye 117 2011-03-24 16:54 .Xauthority-rw-r--r-- 1 yuanye yuanye 3385 2011-03-24 16:56 .xsession-errorsdrwxr-xr-x 2 yuanye yuanye 4096 2011-03-22 23:25 公共的drwxr-xr-x 2 yuanye yuanye 4096 2011-03-22 23:25 模板drwxr-xr-x 2 yuanye yuanye 4096 2011-03-22 23:25 视频drwxr-xr-x 2 yuanye yuanye 4096 2011-03-22 23:25 图片drwxr-xr-x 2 yuanye yuanye 4096 2011-03-22 23:25 文档drwxr-xr-x 2 yuanye yuanye 4096 2011-03-22 23:25 音乐drwxr-xr-x 2 yuanye yuanye 4096 2011-03-22 23:25 桌面b．利用cd 转到/bin，/sbin ，/etc ，/dev，再利用ls 列出各个目录的内容，如果"迷路"，可以利用pwd 确定位置，或键入cd ，cd ~ 观察效果.cd ，cd ~的区别： 1. bash dnsdomainname mountpoint sleepbunzip2 dumpkeys mt sttybzcat echo mt-gnu subzcmp ed mv syncbzdiff egrep nano tailfbzegrep false nc tarbzexe fgconsole nc.traditional tempfilebzfgrep fgrep netcat touchbzgrep fuser netstat truebzip2 fusermount ntfs-3g ulockmgr_serverbzip2recover grep ntfs-3g.probe umountbzless gunzip open unamebzmore gzexe openvt uncompresscat gzip pidof unicode_startchgrp hostname ping vdirchmod ip ping6 whichchown kbd_mode ps zcatchvt kill pwd zcmpcp ld_static rbash zdiffcpio ln readlink zegrepdash loadkeys rm zfgrepdate login rmdir zforcedbus-cleanup-sockets ls rnano zgrepdbus-daemon lsmod run-parts zlessdbus-uuidgen mkdir sed zmoredd mknod setfont znewdf mktemp setupcondir more shdmesg mount sh.distrib2. acpi_available getty mii-tool resize_reiserfsalsa grub-install mkdosfs rmmodalsactl halt mke2fs routeapm_available hdparm mkfs rtacctapparmor_parser hwclock mkfs.bfs rtmonbadblocks ifconfig mkfs.cramfs runlevelblkid ifdown mkfs.ext2 sfdisk blockdev ifup mkfs.ext3 shadowconfig brltty init mkfs.ext4 shutdownbrltty-setup initctl mkfs.ext4dev slattachcfdisk insmod mkfs.minix sscrda installkernel mkfs.msdos startctrlaltdel ip mkfs.reiserfs start-stop-daemon debugfs ip6tables mkfs.vfat status debugreiserfs ip6tables-restore mkreiserfs stopdepmod ip6tables-save mkswap sulogin dhclient ipmaddr modinfo swapoff dhclient3 iptables modprobe swapon dhclient-script iptables-restore mount.fuse sysctldmsetup iptables-save mount.ntfs syslogddosfsck iptunnel mount.ntfs-3g tcdosfslabel isosize mount.vmhgfs telinitdumpe2fs iwconfig nameif tune2fse2fsck iwevent on_ac_power udevadme2image iwgetid pam_tally udevde2label iwlist parted umount.hale2undo iwpriv partprobe unix_chkpwd fdisk iwspy pccardctl unix_update findfs kbdrate pivot_root update-grubfsck killall5 plipconfig usplashfsck.cramfs klogd poweroff usplash_down fsck.ext2 ldconfig rarp usplash_write fsck.ext3 ldconfig.real raw vol_idfsck.ext4 logd readahead-list vstpfsck.ext4dev logsave readahead-watch wpa_action fsck.minix losetup reboot wpa_clifsck.msdos lrm-manager regdbdump wpa_supplicant fsck.nfs lsmod reiserfsckfsck.reiserfs lspcmcia reiserfstunefsck.vfat MAKEDEV resize2fs3. acpi login.defsadduser.conf logrotate.confadjtime logrotate.dalsa lsb-basealternatives lsb-base-logging.shanacrontab lsb-releaseapm ltrace.conf apparmor magicapparmor.d magic.mimeapport mailcapapt mailcap.orderat.deny manpath.configavahi mime.typesbash.bashrc mke2fs.confbash_completion modprobe.dbash_completion.d modules bindresvport.blacklist monoblkid.tab motdblkid.tab.old motd.tailbluetooth mtabbogofilter.cf mtools.confbonobo-activation nanorcbrlapi.key netscsid.confbrltty networkbrltty.conf NetworkManagerca-certificates networksca-certificates.conf nsswitch.confcalendar obex-data-server chatscripts openoffice checkbox.d optcompizconfig pam.conf ConsoleKit pam.dconsole-setup pangoconsole-tools papersizecron.d passwdcron.daily passwd-cron.hourly pcmciacron.monthly perlcrontab pmcron.weekly pnm2ppa.confcups PolicyKitdbus-1 popularity-contest.conf debconf.conf powerdebian_version pppdefault profiledefoma profile.ddeluser.conf protocolsdepmod.d pulse dhcp3 purple dictionaries-common pythondm python2.6 doc-base rc0.ddpkg rc1.de2fsck.conf rc2.d emacs rc3.d environment rc4.d esound rc5.d event.d rc6.d firefox-3.0 rc.localfonts rcS.d foomatic readahead fstab resolvconf fuse.conf resolv.conf gai.conf rmtgamin rpcgconf samba gdm sane.d gimp scim gnome screenrc gnome-app-install scsi_id.config gnome-system-tools securetty gnome-vfs-2.0 security gnome-vfs-mime-magic sensors.conf gre.d services groff sgmlgroup shadow group- shadow- grub.d shells gshadow skel gshadow- soundgtk-2.0 sshhal ssl hdparm.conf sudoers hesiod.conf sysctl.conf host.conf sysctl.d hostname syslog.conf hosts terminfo hosts.allow timezonehosts.deny tpvmlp.confhp ts.confifplugd ucf.confinit.d udevinitramfs-tools ufwinputrc updatedb.confiproute2 updatedb.conf.BeforeVMwareToolsInstallissue update-manager update-motd.dkbd update-notifierkernel usplash.confkernel-img.conf vimlaptop-mode vmware-toolsldap w3mld.so.cache wgetrcld.so.conf wodim.confld.so.conf.d wpa_supplicantlftp.conf X11libpaper.d xdglocale.alias xmllocaltime xulrunner-1.9logcheck zsh_command_not_foun4. adsp loop7 ram7 tty15 tty43 usbdev1.1_ep00agpgart lp0 ram8 tty16 tty44 usbdev1.1_ep81audio mapper ram9 tty17 tty45 usbdev2.1_ep00block mem random tty18 tty46 usbdev2.1_ep81bus midi rtc tty19 tty47 usbmon0cdrom1 mixer rtc0 tty2 tty48 usbmon1char net scd0 tty20 tty49 usbmon2console network_latency sda tty21 tty5 vcscore network_throughput sda1 tty22 tty50 vcs1cpu_dma_latency null sda2 tty23 tty51 vcs2disk oldmem sda5 tty24 tty52 vcs3dmmidi parport0 sequencer tty25 tty53 vcs4dsp pktcdvd sequencer2 tty26 tty54 vcs5ecryptfs port sg0 tty27 tty55 vcs6fd ppp sg1 tty28 tty56 vcs7fd0 psaux shm tty29 tty57 vcs8full ptmx snapshot tty3 tty58 vcsafuse pts snd tty30 tty59 vcsa1hpet ram0 sndstat tty31 tty6 vcsa2initctl ram1 sr0 tty32 tty60 vcsa3input ram10 stderr tty33 tty61 vcsa4kmem ram11 stdin tty34 tty62 vcsa5kmsg ram12 stdout tty35 tty63 vcsa6log ram13 tty tty36 tty7 vcsa7loop0 ram14 tty0 tty37 tty8 vcsa8loop1 ram15 tty1 tty38 tty9 vmciloop2 ram2 tty10 tty39 ttyS0 vsockloop3 ram3 tty11 tty4 ttyS1 xconsoleloop4 ram4 tty12 tty40 ttyS2 zeroloop5 ram5 tty13 tty41 ttyS3loop6 ram6 tty14 tty42 urandom区别：（二）基本操作1．用cp 将/usr/share 目录下的exercise 子目录连同目录下的文件拷贝到自己的主目录下，然后进入自己的exercise 目录:cp -r /usr/share ./．2．输入/输出重定向和cat，more 等显示命令的配合使用:a．输入cat 命令列出目录下longtext 文件中的内容；b．输入cat 命令列出目录下longtext 文件中的内容，是否发现一屏显示不完?c．使用more 命令列出longtext 的内容；d．输入cat hello.txt> hello2.txt，再输入cat hello.txt>>hello2.txt，再检查hello2.txt的内容有何变化；说明>与>>的区别。

微机原理上机实验报告实验一基本输入/输出实验：本实验使8255端口A工作在方式0并作为输入口，端口B工作在方式0并作为输出口。

用一组开关信号接入端口A，端口B输出线接至一组数据灯上，然后通过对8255芯片编程来实现输入/输出功能。

8255基本输入/输出实验参考接线图如图所示。

流程图：操作步骤：按图示连好线路，在TDPIT中输入如下程序，编译、连接、运行。

DATA SEGMENTCS0 EQU 300OHMY8255_A EQU CS0+00HMY8255_B EQU CS0+01HMY8255_C EQU CS0+02HMY8255_MODE EQU CS0+03HDATA ENDSCODE SEGMENTASSUME CS:CODE,DS:DATASTART:MOV DX,3003HMOV AL,10000010BOUT DX,ALTEST_IT:MOV DX,3001HIN AL,DXMOV DX,3000HOUT DX,ALJMP TEST_ITCODE ENDSEND START实验现象：闭合开关，对应控制灯泡发光。

实验二流水线指示灯显示实验：首先分别将A口和B口写入7FH和FEH，然后分别将该数右移和左移一位，在送到端口上，这样循环下去，从而实现流水灯的显示。

8255流水灯显示实验参考接线图如图所示。

流程图：操作步骤：按图示连好线路，在TDPIT中输入如下程序，编译、连接、运行。

DATA SEGMENTCSO EQU 3000HA EQU CSO+0000HB EQU CSO+0001HC EQU CSO+0002HM EQU CSO+0003HDATA ENDSCODE SEGMENTASSUME CS:CODE,DS:DATASTART:MOV AX,DATAMOV DS,AXXOR AX,AXMOV AL,10000000BMOV DX,MOUT DX,AL;MOV DX,B;IN AL,DXL1:MOV AL,00001000BMOV DX,AOUT DX,ALMOV AL,00000001BMOV DX,BOUT DX,ALMOV CX,00FFHC1: MOV BX,CXMOV CX,0FFFFHD1:LOOP D1MOV CX,BXLOOP C1MOV AL,00000100BMOV DX,AOUT DX,ALMOV AL,00000010BMOV DX,BOUT DX,ALMOV CX,00FFHC2: MOV BX,CXMOV CX,0FFFFHD2:LOOP D2MOV CX,BXLOOP C2MOV AL,00000010BMOV DX,AOUT DX,ALMOV AL,00000100BMOV DX,BOUT DX,ALMOV CX,00FFHC3: MOV BX,CXMOV CX,0FFFFHD3:LOOP D3MOV CX,BXLOOP C3MOV AL,00000001BMOV DX,AOUT DX,ALMOV AL,00001000BMOV DX,BOUT DX,ALMOV CX,00FFHC4: MOV BX,CXMOV CX,0FFFFHD4:LOOP D4MOV CX,BXLOOP C4JMP L1MOV AX,4C00HINT 21HCODE ENDSEND START实验现象：灯泡如流水般从左至右依次流动发光，并始终保持在同一时间只有一个灯亮着。

西安电子科技大学微机原理上机必做题目及汇编程序答案1、编写求十进制数12678532与21736543之和的程序，并将和以十进制数的形式送屏幕显示。

编程要求与提示：[1]两个加数均以压缩(组合)十进制数形式存放在ADD1和ADD2为首址的存贮器单元。

[2]和以压缩十进制数的形式存入SUM以下单元。

[3]将和送到屏幕显示部分功能的实现采用子程序的形式。

汇编语言实现如下：STACK SEGMENT STACKDB10H DUP(00)STACK ENDSDATA SEGMENTADD1DB12H,67H,85H,32HADD2DB21H,73H,65H,43HSUM DB4H DUP(?)DATA ENDSCODE SEGMENTASSUME CS:CODE,DS:DATA,ES:DATA,SS:STACKSTART:MOV AX,DATAMOV DS,AXMOV AX,DATAMOV ES,AXMOV AX,STACKMOV SS,AXLEA SI,ADD1[3]LEA BX,ADD2[3]LEA DI,SUM[3]MOV CX,4CLCL1:MOV AL,[SI]ADC AL,[BX]DAAMOV[DI],ALDEC SIDEC BXDEC DILOOP L1CALL DISPAL;－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－EXITPROC:MOV AH,4CH;结束程序MOV AH,1INT21H;－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－DISPAL PROC NEARPUSH AXPUSH BXPUSH CXPUSH DXPUSH DILEA DI,SUMMOV CX,4DISPAL2:MOV AL,[DI]SHR AL,1SHR AL,1SHR AL,1SHR AL,1MOV AH,2MOV DL,ALADD DL,30HINT21HMOV AL,[DI]AND AL,0FHMOV AH,2MOV DL,ALADD DL,30HINT21HINC DILOOP DISPAL2POP DIPOP DXPOP CXPOP BXPOP AXRETDISPAL ENDPCODE ENDSEND START2、有一个首地址为A的N字数组，请编程序使该数组中的数按从大到小的次序排列。

西电微机实验报告引言本实验通过学习微机原理和使用相应软件工具，掌握西电微机的基本配置和操作。

本实验主要包括硬件部分和软件部分。

硬件部分主要涉及微机组成和接线；软件部分则包括微机启动和应用软件的使用。

通过本实验，可以加深对微机原理的理解和掌握西电微机的使用。

实验内容硬件部分1. 搭建微机系统主机和外设的连接。

按照提供的连接图和说明，连接主机和显示器、键盘、鼠标、扬声器等外设，并确认连接无误。

2. 检查硬件接线。

确认各个连接口的接触良好，避免松动或脱落导致电流不稳定或数据传输错误。

软件部分1. 启动微机系统。

按照提供的启动指南，打开电源，并检查显示器是否正常显示主机开机画面。

2. 学习操作系统的基本使用。

熟悉微机系统的操作界面、文件管理、软件运行等基本操作，并能够通过鼠标和键盘完成相应操作。

3. 运行应用软件。

通过应用软件，如文档编辑、图片处理、音频播放等，来实践操作系统的使用。

实验结果在硬件部分，我根据提供的连接图和说明，顺利地连接了主机和外设。

在检查硬件接线时，我认真检查了每个连接口，确保其接触良好。

在软件部分，启动微机系统时，显示器正常显示主机开机画面。

通过学习操作系统的基本使用，我掌握了微机系统的操作界面，并能够通过鼠标和键盘完成相应操作。

在运行应用软件时，我成功地进行了文档编辑、图片处理和音频播放等操作。

总体来说，硬件和软件部分的实验都在我的预期范围内顺利进行，并且能够熟练地使用微机系统进行各种操作。

实验总结通过本次实验，我对微机原理有了更深入的了解，掌握了西电微机的基本配置和操作。

通过实际操作，我对微机系统的组成和连接方式有了更直观的认识，并能够独立完成硬件的搭建和连接。

在软件部分，通过学习操作系统的基本使用和运行应用软件，我对微机系统的操作界面和功能有了更深入的理解。

我能够通过鼠标和键盘完成各种操作，并熟练地运行应用软件。

通过本次实验，我不仅加深了对微机原理的理解，同时也提高了自己的动手能力和问题解决能力。

基于8088的微机最小系统设计与应用一、引言—微机发展概述1.微型计算机的发展历史第一台微型计算机—— 1974年，罗伯茨用8080微处理器装配了一种专供业余爱好者试验用的计算机“牛郎星”（Altair）。

第一台真正的微型计算机——1976年，乔布斯和沃兹尼克设计成功了他们的第一台微型计算机，装在一个木盒子里，它有一块较大的电路板，8KB的存储器，能发声，且可以显示高分辨率图形;1977年，沃兹尼克设计了世界上第一台真正的个人计算机——AppleⅡ，并“追认”他们在“家酿计算机俱乐部”展示的那台机器为AppleⅠ。

1978年初，他们又为AppleⅡ增加了磁盘驱动器;从微型计算机的档次来划分，它的发展阶段又可以分为以下几个阶段：第一代微机——第一代PC机以IBM公司的IBM PC/XT机为代表，CPU是8088，诞生于1981年。

后来出现了许多兼容机;第二代微机——IBM公司于1985年推出的IBM PC/AT标志着第二代PC机的诞生。

它采用80286为CPU，其数据处理和存储管理能力都大大提高;第三代微机——1987年，Intel公司推出了80386微处理器。

386又进一机器，称为该档次的微机，如386DX;第四代微机——1989年，Intel公司推出了80486微处理器。

486也分为SX和DX两档，即486SX、486DX。

486档次的微机也已很少使用。

第五代微机——1993年Intel公司推出了第五代微处理器Pentium（中文名“奔腾”）。

Pentium实际上应该称为80586，但Intel公司出于宣传竞争方面的考虑，改变了“x86”传统的命名方法。

第六代微机——1998年Intel公司推出了Pentium Ⅱ、Celeron，后来推出了Pentium Ⅲ、Pentium 4，主要用于高档微机;第七代微机——2003年9月，AMD公司发布了面向台式机的64位处理器：Athlon 64和Athlon 64 FX，标志着64位微机的到来。

微机原理实验报告实验目的，通过本次实验，掌握微机原理的基本知识，了解微机系统的组成和工作原理，掌握微机系统的组装和调试方法。

实验一，微机系统组成及工作原理。

1.1 微机系统的组成。

微机系统由中央处理器（CPU）、内存、输入设备、输出设备和外部设备等组成。

其中，CPU是微机系统的核心部件，负责控制整个系统的运行。

1.2 微机系统的工作原理。

微机系统的工作原理是通过CPU对内存中的指令进行解释和执行，从而实现各种功能。

CPU通过总线与内存、输入输出设备进行数据传输和控制信号的交换，实现对整个系统的控制和管理。

实验二，微机系统的组装和调试。

2.1 微机系统的组装。

在组装微机系统时，首先要选择合适的主板、CPU、内存、硬盘等配件，然后按照正确的安装顺序和方法进行组装。

组装完成后，还需连接电源、显示器、键盘、鼠标等外部设备。

2.2 微机系统的调试。

组装完成后，需要对微机系统进行调试，检查各个部件是否连接正确，是否能够正常工作。

通过BIOS设置和操作系统的安装，完成对微机系统的调试和配置。

实验三，微机系统的应用。

3.1 微机系统的应用领域。

微机系统广泛应用于各个领域，如办公、教育、科研、娱乐等。

在办公领域，微机系统可以用于文字处理、表格制作、图像处理等；在教育领域，微机系统可以用于多媒体教学、网络教学等。

3.2 微机系统的发展趋势。

随着科技的不断发展，微机系统也在不断更新换代，性能不断提升，体积不断缩小，功耗不断降低。

未来，微机系统将更加智能化、便携化，成为人们生活、工作不可或缺的一部分。

结论，通过本次实验，我对微机原理有了更深入的了解，掌握了微机系统的组成和工作原理，了解了微机系统的组装和调试方法，对微机系统的应用和发展趋势也有了一定的认识。

这对我今后的学习和工作将有很大的帮助。

2、利用移位、传送和相加指令实现AX的内容扩大10倍。

(1)流程图如下，是简单的顺序结构。

(2)设最初AX=0001H，则理论最终结果应为AX=000AH。

结果截图如下：由图可见，AX=000AH，结果正确。

(3)调试过程的全部单步操作如下：(4)程序代码：DATAS SEGMENT DATAS ENDSSTACKS SEGMENT DW100H DUP(?)TOP LABEL WORD STACKS ENDSCODES SEGMENTASSUME CS:CODES,DS:DATAS,SS:STACKSSTART:MOV AX,DATASMOV DS,AXMOV AX,0003HMOV BX,AXSHL AX,1SHL BX,1SHL BX,1SHL BX,1ADD AX,BXMOV AH,4CHINT21HCODES ENDSEND START3、在缓冲区VAR中连续存放着3个16位的无符号数，编写程序实现将其按递增关系排列；如果VAR中保存的为有符号数，再编写程序实现将其按递减关系排列。

（1）流程图如下。

第一个为无符号数的递增排列；第二个为有符号数的递减排列。

三个数字进行递增或者递减排列，最终结果仅有6种情况。

因此采用多重分支结构，对三个数字进行排列。

(2)将三个无符号数：2500、1000、4500进行递增排列，结果输出为：最终输出AX=03E8H=1000；BX=09C4H=2500；CX=1194H=4500。

结果正确。

将三个有符号数：-2500、-1000、-4500进行递减排列，结果输出为：最终输出AX=03E8H= -1000；BX=09C4H= -2500；CX=1194H= -4500。

结果正确。

（3）调试过程中的全部单步操作如下：(4)程序代码：<1>三个无符号数的递增排列：STACK SEGMENT STACKSTACK ENDSDATA SEGMENTVAR DW2500,1000,4500DATA ENDSCODE SEGMENTASSUME CS:CODE,DS:DATA,SS:STACK START:MOV AX,DATAMOV DS,AXMOV AX,VARCMP AX,VAR+2JBE S1JMP T1S1:CMP AX,VAR+4JAE S2MOV BX,VAR+2CMP BX,VAR+4JAE S3JMP S4T1:MOV AX,VAR+2CMP AX,VAR+4JAE T2MOV BX,VARJAE T3 JMP T4S2:MOV AX,VAR+4 MOV BX,VAR MOV CX,VAR+2 JMP FINS3:MOV AX,VAR MOV BX,VAR+4 MOV CX,VAR+2 JMP FINS4:MOV AX,VAR MOV BX,VAR+2 MOV CX,VAR+4 JMP FINT2:MOV AX,VAR+4 MOV BX,VAR+2 MOV CX,VAR JMP FINT3:MOV AX,VAR+2 MOV BX,VAR+4 MOV CX,VAR JMP FINT4:MOV AX,VAR+2MOV CX,VAR+4JMP FINFIN:MOV AH,4CHINT21HCODE ENDSEND START<2>三个有符号数的递减排序：STACK SEGMENT STACKSTACK ENDSDATA SEGMENTVAR DW-2500,-1000,-4500DATA ENDSCODE SEGMENTASSUME CS:CODE,DS:DATA,SS:STACK START:MOV AX,DATAMOV DS,AXMOV AX,VARCMP AX,VAR+2JGE S1JMP T1S1:CMP AX,VAR+4JLE S2MOV BX,VAR+2CMP BX,VAR+4JLE S3 JMP S4T1:MOV AX,VAR+2 CMP AX,VAR+4 JLE T2 MOV BX,VAR CMP BX,VAR+4 JLE T3 JMP T4S2:MOV AX,VAR+4 MOV BX,VAR MOV CX,VAR+2 JMP FINS3:MOV AX,VAR MOV BX,VAR+4 MOV CX,VAR+2 JMP FINS4:MOV AX,VAR MOV BX,VAR+2 MOV CX,VAR+4 JMP FINT2:MOV AX,VAR+4 MOV BX,VAR+2 MOV CX,VAR JMP FINT3:MOV AX,VAR+2MOV BX,VAR+4MOV CX,VARJMP FINT4:MOV AX,VAR+2MOV BX,VARMOV CX,VAR+4JMP FINFIN:MOV AH,4CHINT21HCODE ENDSEND START5、在变量VAR1和VAR2中分别保存有两个字节型的正整数，编写完整的汇编语言程序实现：（1）当两数中有一个奇数时，将奇数存入VAR1，偶数存入VAR2；（2）当两数均为奇数时，两个变量的内容不变；（3）当两数均为偶数时，两数缩小一半后存入原处。
