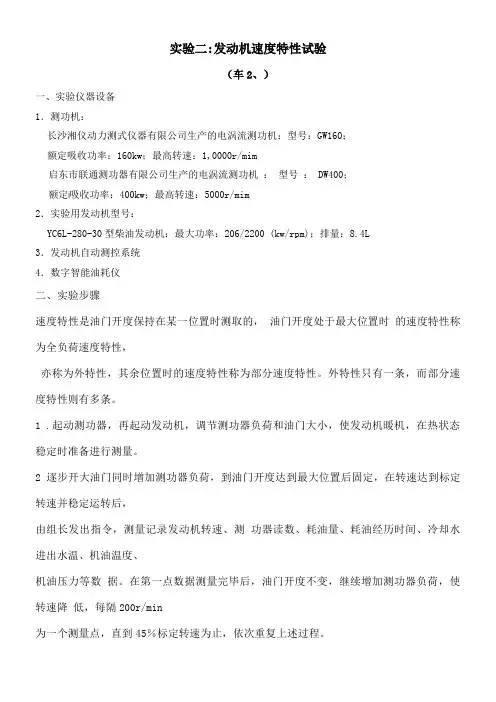

实验二:发动机速度特性试验（车2、）一、实验仪器设备1．测功机：长沙湘仪动力测式仪器有限公司生产的电涡流测功机：型号：GW160；额定吸收功率：160kw；最高转速：1,0000r/mim启东市联通测功器有限公司生产的电涡流测功机：型号： DW400；额定吸收功率：400kw；最高转速：5000r/mim2．实验用发动机型号：YC6L-280-30型柴油发动机：最大功率：206/2200 (kw/rpm)；排量：8.4L3．发动机自动测控系统4．数字智能油耗仪二、实验步骤速度特性是油门开度保持在某一位置时测取的，油门开度处于最大位置时的速度特性称为全负荷速度特性，亦称为外特性，其余位置时的速度特性称为部分速度特性。
外特性只有一条，而部分速度特性则有多条。
1 .起动测功器，再起动发动机，调节测功器负荷和油门大小，使发动机暖机，在热状态稳定时准备进行测量。
2 逐步开大油门同时增加测功器负荷，到油门开度达到最大位置后固定，在转速达到标定转速并稳定运转后，由组长发出指令，测量记录发动机转速、测功器读数、耗油量、耗油经历时间、冷却水进出水温、机油温度、机油压力等数据。
在第一点数据测量完毕后，油门开度不变，继续增加测功器负荷，使转速降低，每隔200r/min为一个测量点，直到45％标定转速为止，依次重复上述过程。
要求测点不少于8点，且包括最大转矩转速。
3 外特性实验结束后，减小油门开度，测取部分速度特性，油门开度可按标定功率的百分比或油门开度的百分比来确定，其方法同上所述三、车一A组数据及图表：车一B组数据及图表：车二A组数据及图表：车二B组数据及图表：总结：①扭矩随着发动机转速上升而降低②燃油消耗率随着发动机转速上升而上升③有效功率随着发动机转速上升而上升。
发动机速度特性曲线测试与分析（指导书）一、实验目的1、了解发动机测试台架及其装置的构造和工作原理，并掌握其使用方法2、了解发动机速度特性曲线的意义3、掌握发动机速度特性的测定方法4、掌握试验数据处理与速度特性曲线拟合的方法二、实验原理及方法1、发动机速度特性曲线的概念内燃机的速度特性，是指内燃机在油量调节机构(油量调节齿条、拉杆或节气门)保持不变的情况下，主要性能指标(转矩、油耗、功率、排气温度、烟度等)随内燃机转速的变化关系。
当油量调节机构固定在标定位置时，测得的特性为全负荷速度特性(简称外特性)；油量低于标定位置时，测得的特性称为部分特性。
由于外特性反映了内燃机所能达到的最高动力性能，确定了最大功率、最大转矩以及对应的转速，因此在速度特性中最为重要。
内燃机在出厂时必须提供此特性。
2、发动机测试台架的工作原理和系统框图发动机测试台架是发动机性能试验的一种主要设备。
发动机测试台架需要完成动力性、经济性相关特性的测试；也需要为被测发动机提供一个标准的测试条件。
台架由各种传感器和测试仪器组成。
测功机控制电路基本原理是将测功机的转速实际值与可调的设定值进行比较，比较后的差值经过PID放大器放大，用于调节涡流制动器的励磁电流，从而改变发动机的转速，使其等于设定值。
3、发动机速度特性测试方法在发动机试验台架上，运行发动机，使发动机油温、水温和油压等参数达正常值。
保持节气门或油门开度固定不变，调整测功机负荷, 使转速达到预定值, 测量计算G T 、g e 、Ne 和Me，在特性曲线图上标出该点。
再调节测功机负荷，使转速达到第二个预定值, 再测量计算G T 、g e 、Ne 和Me，并在特性曲线图上标出该点… 将所有点用一条光滑曲线连接。
4、数据处理方法运用最小二乘法对实验数据进行拟合（取5~8个点），按拟合结果绘制光滑的特性曲线。
三、实验仪器和设备1、电涡流测功机电涡流测功机的主机是一台电涡流制动器,主要由转子部分,摆动部分和固定部分组成, 如图。
第七章柴油机的特性91题第一节船舶柴油机的工况和运转特性的基本概念11题考点1：船舶柴油机的运转工况5题1发电机工况电力传动的船舶主机和发电副机按发电机工况运行。
在这种工况下，为了保持电网电压稳定和一定的电流频率，由调速器控制柴油机保持恒速运转。
它的功率随着航行条件的变化或船舶用电量的变化，可以从零变化到最大许用值。
因此，柴油机的发电机工况是转速不变而功率随时发生变化的工况。
2螺旋桨工况用来直接驱动螺旋桨的船舶主机是按螺旋桨工况运行的。
在此工况下，柴油机按一定的转速将其功率通过轴系传给螺旋桨，螺旋桨在水中旋转产生推力克服船舶航行阻力使船保持航速。
螺旋桨的吸收功率就等于主机发出的功率（忽略轴系的传递损失情况）。
在螺旋桨工况下，柴油机发出的功率和其转速都是改变的。
螺旋桨在工作时其吸收功率与转速的m次方成比例（P p＝cn m）。
通常在稳定运转时，螺旋桨吸收功率P p与转速n的三次方成比例，即P p∝n３。
相应柴油机功率Pe 与转速的关系可写成Pe＝cn３。
我们把柴油机按此关系运转的工况称为柴油机的螺旋桨工况。
3其他工况柴油机在此类工况下运行时，它的功率与转速之间没有一定的关系。
柴油机的转速是由工作机械所需的速度决定的，而功率则由运行中所遇到的阻力决定。
比如驱动调距桨的主机是根据不同的调距桨叶的角度在某一转速下要求不同的功率；驱动应急救火泵或应急空压机的柴油机分别要求符合水泵或空压机的工况；即使直接驱动螺旋桨的主机，当航行条件和运行状态发生变化时（海面状况、气象条件、航区、装载、船舶污底以及船舶转向等），船舶阻力发生改变，通过螺旋桨影响主机的功率和转速。
A1.柴油机转速不变而功率随时发生变化的工况，称为（）。
A．发电机工况B．螺旋桨工况C．面工况D．应急柴油机工况B2. 柴油机的功率随转速按三次方关系而变化的工况，称为（）。
A．发电机工况B．螺旋桨工况C．面工况D．应急柴油机工况C3. 柴油机在同一转速下可有不同输出功率，在同一功率下可有不同转速，这种工况称为（）。

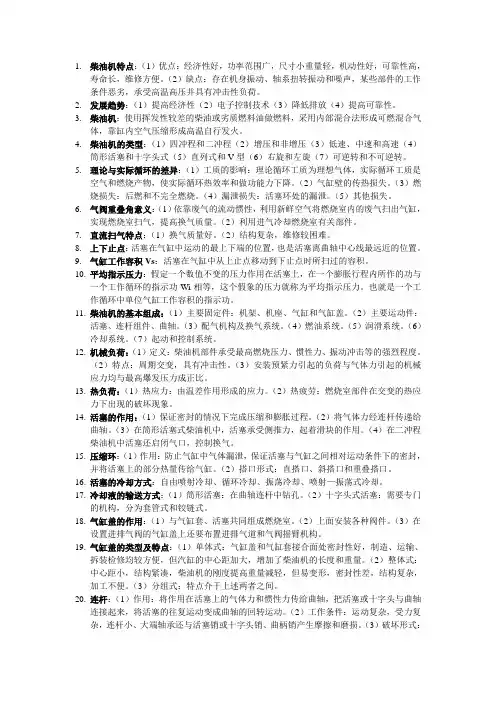

1.柴油机特点：（1）优点：经济性好，功率范围广，尺寸小重量轻，机动性好，可靠性高，寿命长，维修方便。
（2）缺点：存在机身振动、轴系扭转振动和噪声，某些部件的工作条件恶劣，承受高温高压并具有冲击性负荷。
2.发展趋势：（1）提高经济性（2）电子控制技术（3）降低排放（4）提高可靠性。
3.柴油机：使用挥发性较差的柴油或劣质燃料油做燃料，采用内部混合法形成可燃混合气体，靠缸内空气压缩形成高温自行发火。
4.柴油机的类型：（1）四冲程和二冲程（2）增压和非增压（3）低速、中速和高速（4）筒形活塞和十字头式（5）直列式和V型（6）右旋和左旋（7）可逆转和不可逆转。
5.理论与实际循环的差异：（1）工质的影响：理论循环工质为理想气体，实际循环工质是空气和燃烧产物，使实际循环热效率和做功能力下降。
（2）气缸壁的传热损失。
（3）燃烧损失：后燃和不完全燃烧。
（4）漏泄损失：活塞环处的漏泄。
（5）其他损失。
6.气阀重叠角意义：（1）依靠废气的流动惯性，利用新鲜空气将燃烧室内的废气扫出气缸，实现燃烧室扫气，提高换气质量。
（2）利用进气冷却燃烧室有关部件。
7.直流扫气特点：（1）换气质量好。
（2）结构复杂，维修较困难。
8.上下止点：活塞在气缸中运动的最上下端的位置，也是活塞离曲轴中心线最远近的位置。
9.气缸工作容积Vs：活塞在气缸中从上止点移动到下止点时所扫过的容积。
10.平均指示压力：假定一个数值不变的压力作用在活塞上，在一个膨胀行程内所作的功与一个工作循环的指示功Wi相等，这个假象的压力就称为平均指示压力。
也就是一个工作循环中单位气缸工作容积的指示功。
11.柴油机的基本组成：（1）主要固定件：机架、机座、气缸和气缸盖。
（2）主要运动件：活塞、连杆组件、曲轴。
（3）配气机构及换气系统。
（4）燃油系统。
（5）润滑系统。
（6）冷却系统。
（7）起动和控制系统。
12.机械负荷：（1）定义：柴油机部件承受最高燃烧压力、惯性力、振动冲击等的强烈程度。
发动机外特性曲线汇总1、CY4100ZLQ适用范围：是经济型载货车、小客车、工程机械及发电设备的理想动力。
主要技术特点：CY4100ZLQ型增压柴油机是在我公司CY4100柴油机的基础上，采用增压中冷技术，通过对进排气系统、燃油供给系统、燃烧系统、冷却系统及润滑系统的改进设计开发研制而成。
采用新型喷油泵与进气系统、更高的润滑冷却性能，燃烧室优化匹配组合,提高柴油机的动力性和经济性，有效降低排放增加了预热塞装置，确保发动机在-20 C状态下能够顺利起动重新设计活塞环，第一气环采用镀铬桶面环，第二气环采用扭曲环，油环采用加弹簧衬圈结构。
排量大、动力储备充足，起步、提速、爬坡，性能优越。
根据用户需求可配置空调、排气制动、转向助力泵、电熄火等辅助装置。
CY4100ZLQ 主要技术参数型号：CY4100ZLQ增压中冷型形式：立式直列、水冷、四冲程、增压中冷气缸数：4—100X118工作容积： 3.707燃烧室形式：直喷四角型燃烧室压缩比：17.5:1共轨（FIE ）:喷射压力（最大没轨压力）bar喷射正时装置（ECU）:额定功率/转速：70/3200 75/3000 81/2900最大扭矩/转速：235/1600 265/1800-2000 320/1500全负荷最低燃油消耗率：<220最高空载转速：3680怠速稳定转速：700-750机油燃油消耗百分比% : <0.6工作顺序：1-3-4-2噪声限制：114烟度：<2.0排放标准：欧n整机净质量：340外形参考尺寸：791 >694X755外型连接尺寸速度特性曲线发动机所配车型全负荷速度特性曲线2、勇士之心-CYQD32Ti适用范围：该产品适用于各种轻型卡车、越野车、皮卡车、轻型客车、多功能车（MPV）等。
主要技术特点：•尼桑技术、国际先进水平，有自然吸气、废气再循环（EGR）、增压、增压中冷四种产品•振动小、噪声低、动力强劲，舒适性好。
柴油机的特性一．柴油机工况的变化柴油机由于用途和使用条件不同，它在实际运转中的工作状况的变化可以分成以下三类：1．带动发电机的柴油机：其工作特点是要求转速恒定，以保持供电电压和频率稳定。
在这个恒定的转速下，功率可在零到最大值之间变化，其大小取决于用电情况。
2．带动螺旋桨的柴油机：柴油机转速与螺旋桨转速一致（或是倍乘关系），稳定运转时，柴油机发出功率与螺旋桨吸收功率相等。
因此，柴油机的工况变化规律取决于螺旋桨特性。
3．车用柴油机：柴油机的转速和扭矩之间没有一定的关系。
转速取决于车速，扭矩取决于装载量、路面阻力。
二．柴油机特性的分类我们已知表征柴油机性能的主要指标有：平均有效压力、有效扭矩、有效功率、有效耗油率、平均指示压力等。
运转中的这些柴油机性能指标是随着柴油机运转工况的不同而变化的。
柴油机的主要性能指标和工作参数（如排气温度、最高爆发压力、增压压力等）随运转工况变化的规律称为柴油机的特性。
如果把这种变化规律在坐标轴上用曲线的形式表示出来，这种曲线即称为柴油机的特性曲线。
有了特性曲线，掌握了柴油机的特性，就可以合理利用柴油机的一系列特性，知道我们在使用柴油机时如何提高其可靠性、使用寿命，以及如何节油。
如在各种使用条件下决定其极限允许使用范围，选择其最佳工作点，检查其工作质量（性能指标、工作参数）是否良好等。
对于特定的柴油机在运转中可能使柴油机有效功率发生变化的参数只有平均有效压力和转速，它们是两个可以互相独立的基本参数。
由此，根据平均有效压力和转速的变化情况可将柴油机的特性进行分类。
1．速度特性：当平均有效压力不变（测定时是将油量调节机构固定，平均有效压力在实际上是略有变化的），柴油机的性能参数随转速变化的关系。
2．负荷特性：当转速不变，定于某一设定值时，柴油机的性能参数随负荷（平均有效压力）变化的关系。
柴油机的负荷通常是指柴油机阻力矩大小，由于平均有效压力正比于阻力矩，常用平均有效压力来表示负荷。
柴油机的特性一．柴油机工况的变化柴油机由于用途和使用条件不同，它在实际运转中的工作状况的变化可以分成以下三类：1．带动发电机的柴油机：其工作特点是要求转速恒定，以保持供电电压和频率稳定。
在这个恒定的转速下，功率可在零到最大值之间变化，其大小取决于用电情况。
2．带动螺旋桨的柴油机：柴油机转速与螺旋桨转速一致（或是倍乘关系），稳定运转时，柴油机发出功率与螺旋桨吸收功率相等。
因此，柴油机的工况变化规律取决于螺旋桨特性。
3．车用柴油机：柴油机的转速和扭矩之间没有一定的关系。
转速取决于车速，扭矩取决于装载量、路面阻力。
二．柴油机特性的分类我们已知表征柴油机性能的主要指标有：平均有效压力、有效扭矩、有效功率、有效耗油率、平均指示压力等。
运转中的这些柴油机性能指标是随着柴油机运转工况的不同而变化的。
柴油机的主要性能指标和工作参数（如排气温度、最高爆发压力、增压压力等）随运转工况变化的规律称为柴油机的特性。
如果把这种变化规律在坐标轴上用曲线的形式表示出来，这种曲线即称为柴油机的特性曲线。
有了特性曲线，掌握了柴油机的特性，就可以合理利用柴油机的一系列特性，知道我们在使用柴油机时如何提高其可靠性、使用寿命，以及如何节油。
如在各种使用条件下决定其极限允许使用范围，选择其最佳工作点，检查其工作质量（性能指标、工作参数）是否良好等。
对于特定的柴油机在运转中可能使柴油机有效功率发生变化的参数只有平均有效压力和转速，它们是两个可以互相独立的基本参数。
由此，根据平均有效压力和转速的变化情况可将柴油机的特性进行分类。
1．速度特性：当平均有效压力不变（测定时是将油量调节机构固定，平均有效压力在实际上是略有变化的），柴油机的性能参数随转速变化的关系。
2．负荷特性：当转速不变，定于某一设定值时，柴油机的性能参数随负荷（平均有效压力）变化的关系。
柴油机的负荷通常是指柴油机阻力矩大小，由于平均有效压力正比于阻力矩，常用平均有效压力来表示负荷。
汽车的效率大小很大程度上决定于发动机的性能。
在许多汽车产品介绍上，都标有“最高输出功率”和最高输出扭矩”在两项重要的发动机指标，并用曲线图来反映发动机的上述指标。
那么，这些发动机指标是怎样测出来呢？当发动机运转的时候，其功率、扭矩和耗油量这三个基本性能指标都会随着负荷的变化而变化。
这些变化遵循一定的规律，将这些有规律的变化描绘成曲线，就有了反映发动机特性的曲线图。
根据发动机的各种特性曲线，可以全面地判断发动机的动力性和经济性。
反映发动机运行状况常用速度特性曲线。
发动机的速度特性曲线表示有效功率N（千瓦）、扭矩M（牛顿米）、比燃料消耗量g （克/千瓦小时）随发动机转速n而连续变化的表现。
发动机的速度特性是在制动试验台架上测出的。
保持发动机在一定节气门开度情况下，稳定转速，测取在这一工况下的功率、比耗油等，然后调整被测机载荷（扭距变化），使发动机转速改变，再测得另一转速下的功率、比耗油。
按照一定转速间隔依次进行上述步骤。
就能测出在不同转速下的数值，将这些数值点连点地组成连续曲线，就产生了功率曲线、扭矩曲线和比燃料消耗量曲线，它们与相应的转速区域对应。
当汽油机节气门完全开启（或者柴油机喷油泵在最大供油量时）的速度特性，称为发动机的外特性，它表示发动机所能得到的最大动力性能。
从外特性曲线上可以看到发动机所能输出的最大功率、最大扭矩以及它们相应的转速和燃料消耗量，汽车产品介绍书上大都采用发动机外特性曲线图，但一般只标出功率和扭矩曲线。
发动机外特性曲线是在发动机最好的工作状态下能使发动机发出最大功率的情况下测出来的。
它表现的曲线特征是∶功率曲线和扭矩曲线都呈现凸形曲线，但两者表现是不一样的。
在汽油发动机外特性曲线中∶功率曲线在较低转速下数值很小，但随转速增加而迅速增长，但转速增加到一定区间后，功率增长速度变缓，直至最大值后就会下降，尽管此时转速仍会继续增长。
扭矩曲线则与功率曲线相反，它往往在较低转速下就能获得最大值，然后随转速上升而下降。
机电工程学院交通专升本1304004041张明柴油机在不同的工况下，各主要指标是变化的。
要找出它们的变化规律，必须在发动机测功器上进行试验，测出在不同工况下的数据，并绘制成曲线表示其变化关系。
这些曲线称为柴油机的特性曲线。
在衡量柴油机的动力性和经济性时，常用的特性曲线有负荷特性曲线、速度特性曲线和调速特性曲线等。
负荷特性。
当柴油机的转速保持不变时，其他性能参数随负荷变化的关系称为负荷特性。
测定柴油机的负荷特性时，是在保持某一转速情况下，通过改变喷油量的方法来改变柴油机的负荷（如图1-13所示）。
柴油机负荷越大，每小时的供油量G，也越大，燃烧放出的热量增多，排气温度Tr升高。
耗油率ge则反映燃油燃烧的完善程度。
耗油率ge曲线上点1是最低值，称为最低耗油点。
如耗油率曲线的变化较平坦，表示在负荷变化较广的范围内，能保证有较好的经济性，这对于负荷变化较大的施工机械来说是十分有利的。
点2为冒烟界限点，此时燃烧恶化，排气中出现黑烟，这不仅使耗油率增加，而且还由于柴油机过热，容易引起故障，影响柴油机的寿命。
速度特性。
柴油机试验时，如将柴油机喷油泵的供油拉杆（油门）固定在某一位置上，并调节作用在飞轮上的阻力扭矩（即发动机的负荷），发动机的转速必将发生变化。
这样可将测得的数据绘制成发动机的有效扭矩Me.有效功率N。
和耗油率g。
随转速n而变化的关系曲线，称为柴油机的速度特性曲线。
如果供油拉杆是固定在最大供油量（额定供油量）位置上，测得的有效扭矩与转速的关系曲线称为全负荷速度特性曲线，亦称外特性曲线。
如供油拉杆固定在小于额定供油量的各个位置上，所得一组曲线称为部分负荷速度特性曲线。
对于分析柴油的性能有重要意义的是外特性曲线（如图1-14所示）。
在图1-14中横坐标上的nmin为最低稳定转速，nmin为最高转速，n1为最大扭矩Me,max的转速，nH为额定扭矩MH时的转速，，n2为最大功率Ne，max时的转速。
在有调速器的柴油机上它的转速在柴油机尚未达到最大功率Nmax 以前就受到限制。
柴油发动机的特性概述一、柴油机的工况1．发电机工况转速恒定2．螺旋桨工况N=C n33．其它工况转速和扭矩之间没有一定的关系。
二、柴油机特性的分类1．柴油机特性柴油机的主要性能指标和工作参数（如排气温度T r、最高爆发压力p z、增压压力p k等）随运转工况变化的规律称为柴油机的特性。
把这种变化规律在坐标上用曲线的形式表示出来，这种曲线称为柴油机的特性曲线。
2．目的（1）评价柴油机的性能（2）确定柴油机工况（3）分析影响特性的因素（4）检测柴油机的状态三、柴油机特性的分类N e=Cp e ni1)速度特性p e不变，n改变2)负荷特性n不变，p e改3)推进特性n和p e均改变化速度特性1．概念：将喷油泵油量调节杆固定在某一位置，改变柴油机外负荷以改变其转速，测量各转速下的功率Ne、扭矩Me（或平均有效压力pe）、有效耗油率ge和排气温度Tr等随转速的变化规律。
根据喷油泵油量调节机构固定的位置不同，有全负荷速度特性（亦称外特性）。
部分负荷速度特性和超负荷速度特性。
全负荷速度特性（1）概念：将喷油泵油量调节杆固定在标定供油量位置，改变柴油机外负荷以改变其转速，测量各转速下的功率N e、扭矩M e（或平均有效压力p e）、有效耗油率g e和排气温度T r等随转速的变化规律。
（2）标准环境状况：（3）柴油机功率的标定：我国国家标准规定了内燃机标定功率分为15分钟功率、1小时功率、12小时功率、持续功率四级。
15分钟功率：柴油机允许连续运行15分钟的最大有效功率。
商船不允许使用这么大的功率。
可作为军用车辆和舰艇的追击功率。
1小时功率：柴油机允许连续运行1小时的最大有效功率。
可作为商船的超负荷功率。
是最大持续功率的110％。
1小时功率还可作为拖拉机、工程机械的最大使用功率。
12小时功率：柴油机允许连续运行12小时的最大有效功率。
可以作为拖拉机、工程机械的正常使用功率。
持续功率：柴油机允许长期连期运行的最大有效功率。
《汽车发动机原理（车用内燃机）》实验大纲指导老师王辉一、发动机试验的一般常识（一）试验前的准备1．了解试验目的；2．熟悉试验项目程序、试验方法、工况选定以及要求记录的项目；3．熟悉试验所用的仪器名称、规格、精度、安装方法；4．了解试验用燃油、润滑油牌号；5．明确水温、油温、排气温度的控制范围。
（二）试验中的注意事项1．试验中，应使发动机保持一定的热力状态，特别是影响发动机性能的参数，如：水温、油温，一般情况下保持在80~90℃为宜；2．发动机必须在工况稳定后方可测量记录参数，各参数测量同时进行。
主要参数，如油耗、转速、转矩等。
（三）操作注意事项1．起动前，应检查机油油量、燃油量及供水系统是否正常，各仪表是否正常；2．起动后，发动机怠速运转暖机，检查机油压力是否正常，发动机是否漏油、漏水、漏气，是否有异常声音，待油温、水温达到要求值后开始进行试验；3．调节工况时，加速、加载、减速、减载速度不要太快；4．运转中，注意测试仪表的指示，倾听发动机的运转声音，观察发动机外观，发现不正常现象应及时采取措施；5．停机时应缓慢卸掉负荷，再低速运转一段时间，待机油温度降至50℃以下后再停机；6．操作及在发动机周围活动时，应避开排气管、涡轮壳等高温区以防烫伤，在发动机运转时不要在其侧面停留。
（四）整理试验报告试验报告应该包含以下内容：1．试验目的、试验日期、试验概况等；2．试验所用仪表、仪器情况；3．试验所用发动机的主要技术规格，试验所用油料、附件及发动机有关调整参数，环境状况等；4．试验结果与分析。
试验结果用表格、曲线及文字三种形式表示，曲线绘制时，按以下步骤进行：(1) 数据整理及列表；(2) 选择横坐标与纵坐标及比例尺，曲线应占到图面的2/3以上，注意曲线要直观、美观，坐标要标注物理量名称、符号及单位；(3) 对不同参数测量值，可分别用“·”、“╳”、“△”、“⊙”等表示各点；(4) 用圆滑地曲线连接同一参数的不同点；(5) 对各曲线及符号要加以说明。
