电力工程施工工艺流程图

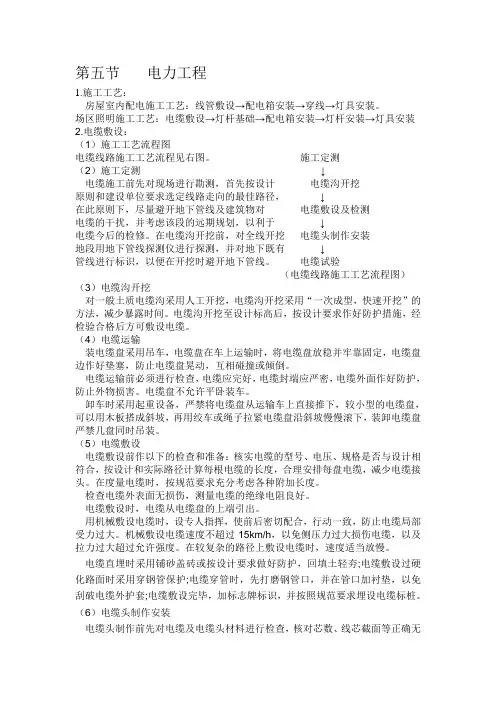

第五节电力工程1.施工工艺：房屋室内配电施工工艺：线管敷设→配电箱安装→穿线→灯具安装。

场区照明施工工艺：电缆敷设→灯杆基础→配电箱安装→灯杆安装→灯具安装2.电缆敷设：（1）施工工艺流程图电缆线路施工工艺流程见右图。

施工定测（2）施工定测↓电缆施工前先对现场进行勘测，首先按设计电缆沟开挖原则和建设单位要求选定线路走向的最佳路径，↓在此原则下，尽量避开地下管线及建筑物对电缆敷设及检测电缆的干扰，并考虑该段的远期规划，以利于↓电缆今后的检修。

在电缆沟开挖前，对全线开挖电缆头制作安装地段用地下管线探测仪进行探测，并对地下既有↓管线进行标识，以便在开挖时避开地下管线。

电缆试验（电缆线路施工工艺流程图）（3）电缆沟开挖对一般土质电缆沟采用人工开挖，电缆沟开挖采用“一次成型，快速开挖”的方法，减少暴露时间。

电缆沟开挖至设计标高后，按设计要求作好防护措施，经检验合格后方可敷设电缆。

（4）电缆运输装电缆盘采用吊车，电缆盘在车上运输时，将电缆盘放稳并牢靠固定，电缆盘边作好垫塞，防止电缆盘晃动，互相碰撞或倾倒。

电缆运输前必须进行检查，电缆应完好，电缆封端应严密，电缆外面作好防护，防止外物损害。

电缆盘不允许平卧装车。

卸车时采用起重设备，严禁将电缆盘从运输车上直接推下，较小型的电缆盘，可以用木板搭成斜坡，再用绞车或绳子拉紧电缆盘沿斜坡慢慢滚下，装卸电缆盘严禁几盘同时吊装。

（5）电缆敷设电缆敷设前作以下的检查和准备：核实电缆的型号、电压、规格是否与设计相符合，按设计和实际路径计算每根电缆的长度，合理安排每盘电缆，减少电缆接头。

在度量电缆时，按规范要求充分考虑各种附加长度。

检查电缆外表面无损伤，测量电缆的绝缘电阻良好。

电缆敷设时，电缆从电缆盘的上端引出。

用机械敷设电缆时，设专人指挥，使前后密切配合，行动一致，防止电缆局部受力过大。

机械敷设电缆速度不超过15km/h，以免侧压力过大损伤电缆，以及拉力过大超过允许强度。

在较复杂的路径上敷设电缆时，速度适当放慢。

-_工程施工主要工序质量控制图附表 1：独立钢筋砼根基施工工艺流程施工的准备工作测根基中心定根基位挖根基土方浇注垫层混凝土配比现场实验室建筑独立根基模板制独立柱钢筋〔网片筋〕制安砼保养拆模回填土根基梁钢架模板试块试验试块保养试块取样根基梁混凝土浇注-_附表 2：模板工程质量控制程序熟习设计图纸和技术资料模板选择掌握操作规程和质量标准施工准备平坦钢模板底板抄平放线模板涂隔绝剂书面交底技术交底与钢筋工序交接班组操作人员参加钢模板孔洞堵补底部标高、中心线、断面、尺寸注意预埋件的地点和尺寸支模质量查收履行质量查收标准企业质监科中间抽查按现场预留拆模试块压报工程部、班组自检告状况，联合强度曲线确定拆模时间注意二次支模接缝注意保护棱角拆模梁、板底部按规定起拱修理模板、分类堆放要有足够风采、防备胀模自检记录与钢筋、混凝土工序交接检查灌溉混凝土时、留人看模质量查收记录清理现场，文明施工预埋件隐蔽记录资料整理施工记录熟习设计图纸和技术资料掌握操作规程和质量标准施工工作钢筋出厂合格证、现场复试报告检查脚手架、脚手板用表记牌表记钢筋检测与否带颗粒或片状钢筋老锈先除去书面交底技术交底班操作人员参加下料成型工程部、班组自检企业质监科、监理企业中间检查现场绑扎安装控制保护层厚度注意检查钢筋数目及地点接头不留在同一地点钢筋合格证及复验报告钢筋代换签证单质量查收自检记录质量查收记录隐蔽签证记录施工记录、钢筋取样目睹记录资料清理事故办理检查记录、剖析报告、整顿举措方案、复验报告拟订与审查钢筋配料表钢筋应平直，无局部波折Ⅰ级钢筋尾端作 1800弯钩按不一样型号挂牌不一样意加热曲折钢筋、模板工序交接检查办理隐蔽查收签证手续灌溉混凝土、留人看钢筋履行质量查收标准不合格的要办理〔返修〕清理现场、文明施工熟习设计图纸和技术资料焊条、焊剂准备、出具合格证掌握操作规程和质量标准准备工作准备钢筋，出具质量证明焊条烘焙、焊件除油污电焊机准备及保养书面交底获得焊接合格证技术交底班操作人员参加按规定做试件送检〔目睹取样〕中间检查保证焊接长度工程部、班组自检除去焊渣焊接注意焊接轴线地点注意焊接表面质量不得出现裂纹、夹渣、焊瘤、烧穿、弧坑和针状气孔钢筋合格证、复验报告与监理办理焊接隐蔽查收签证焊条、焊剂合格证焊条烘焙记录履行质量查收标准质量查收焊件试验报告不合格的要办理〔返修〕自检记录质量查收报告记录隐蔽查收记录清理现场，文明施工目睹取样记录资料整理X光探伤记录事故办理检查记录、剖析报告、整顿举措方案、复验报告熟习设计图纸和技术资料资料准备，出具资料质保局或合格证以及资料现场取样试验报告准备工作掌握操作规程和质量标准申请防水混凝土配合比拟订混凝土质量保证举措准备试模和坍落度书面交底模板、钢筋、砼工序交接技术交底班组操作人员参加检查脚手架及道路战胜上道工序弊端的挽救举措水平、垂直泵送砼设施准备专业会签申请混凝土灌溉履行重量比，依据状况调整配合比办理钢筋隐蔽签证手续岗位分工，操作挂牌木匠，钢筋每个工作班许多于1 组，每拌工跟从作业保证质量制 100立方米砼许多于1 组，现浇楼层每许多于1 组。

A、高低压变配电及动力系统安装1、高低压变配电系统安装工艺流程图：2、成套配电柜(盘）及动力开关柜安装高低压配电柜是电力线路的馈电及保护装置，在整个项目供电中占有很重要的位置，是关键设备.严格执行《电气装置安装工程盘柜及二次回路结线施工及验收规范》(GB50171-92）；做到安全可靠、经济合理、技术先进、整齐美观。

2.1施工程序2.2高低压配电柜运抵施工现场后，由起重吊装班配合用吊车吊到配电室门口平台上，用厚壁钢管将柜滚进屋内，过程中注意要小心轻放。

2.3设备开箱检查：设备和器材到达施工现场后应存放在室内或能避雨、风、沙的干燥场所,安装前应会同建设单位或监理共同进行开箱检查,并做好设备开箱记录。

2。

4在搬运过程中要固定牢靠，防止碰撞，避免元件、仪表及油漆的损坏。

2。

5柜（箱）要安装在基础型钢上时,型钢可根据此电柜的尺寸大小和重量，选用槽钢或角钢制作，制作时应将型钢矫正矫直，接图纸要求预制加工好后，要按施工图纸所标位置配合土建工程预埋,注意基础型钢顶部宜高出室内抹平地面10mm，但手车式成套柜应与抹平地面相平或按产品要求执行。

基础型钢要求预留铁件焊接牢固,并要用水准仪或水平尺找平、找正.其安装允许偏差如下：基础型钢安装完毕应用40×4扁钢在基础型钢的两端分别与接地网进行焊接，焊接面为扁钢宽度的两倍，焊接要牢固，确保基础型钢有良好的接地。

2.6柜（箱)定位安装:柜（箱）应接施工图的布置，接顺序将柜放在基础型钢上，按柜(箱）安装允许偏差的要求，逐台将柜找正、找平,找正时可用0.5mm铁片进行调整，但每处垫片最多不能超过三片，然后接柜固定螺孔尺寸，在基础型钢上用手电钻钻孔，用镀锌螺栓固定。

柜（箱）安装允许偏差:柜（箱)接地应牢固良好，每台柜(箱）单独与基础型钢，做接地连接,每台柜(箱)从后面左下部的基础型钢焊上鼻子，用Φ6mm2铜线与柜上的接地端子连接牢固。

2.7柜（箱）内二次回路结线和电缆连接:柜（箱）内二次回路结线制造时大部分已完成，只有少量的联锁信号线等需要结线，注意二次回路接地应设置专用接地螺栓;引入柜（箱）内的电缆应排列整齐,编号清晰,避免交叉，并要固定牢固,不使端子排受力；铠装电缆在进入柜（盘）后，应将钢带切断，钢带端部应扎紧，并将钢带接地.2。

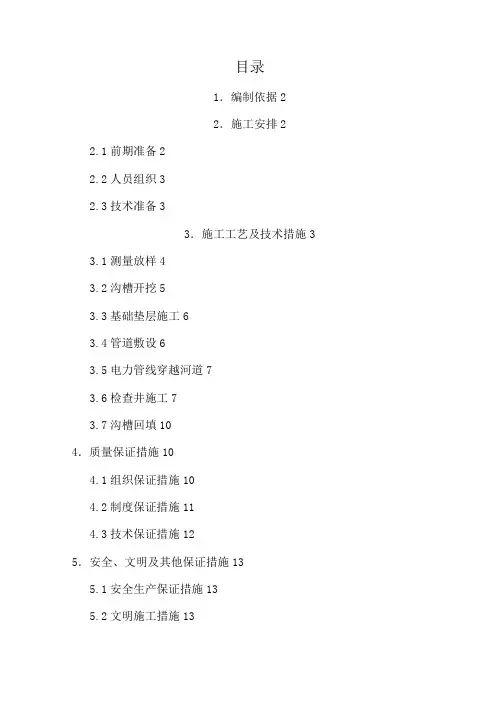

目录1．编制依据22．施工安排22.1前期准备22.2人员组织32.3技术准备33．施工工艺及技术措施33.1测量放样43.2沟槽开挖53.3基础垫层施工63.4管道敷设63.5电力管线穿越河道73.6检查井施工73.7沟槽回填104．质量保证措施104.1组织保证措施104.2制度保证措施114.3技术保证措施125．安全、文明及其他保证措施135.1安全生产保证措施135.2文明施工措施135.3环境保护措施141．编制依据1.1.《电缆线路施工及验收规范》(GB50168-2006)；1.2《电气装置安装工程接地装置施工及验收规范》(GB50169-2016)；1.3《建筑电气工程施工质量验收规范》(GB50303-2015)；1.4曹妃甸国际生态城电力工程施工设计图纸。

本工程位于河北省唐山市曹妃甸地区。

曹妃甸是唐山南部近海的一个沙岛,位于东经118°38”，北纬38°55”，距唐山南部海岸18公里。

沙岛走向NE~SW，位居渤海湾北岸岸线转折处，尤如矶头和岬角，沙岛前缘距离渤海深槽-25m等深线只有400m左右，可建设停靠25万吨至30万吨级大型货轮，沙岛后方与大陆岸线间是大片浅没海滩，是华北地区唯一最接近国际深水航线的天然陆域。

电力工程施工内容包括东港路、绿珠西路、民生西路、民生东路、青裳西路、黄霓东路、中港路沿路的电缆排管及穿越道路河道等的电缆排管。

2．施工安排2.1前期准备施工前充分做好各项准备工作，包括控制测量工作；原材料检验，砂浆、砼配合比设计；钢筋加工场地的建设；施工用水；电力供应；道路交通疏导；管线调查；施工材料等统筹安排；进场人员安全教育等确保满足施工需要。

2.2人员组织根据合同要求和总体施工计划，为顺利完成道路管线工程，我部组织具有丰富施工和管理经验的工程技术人员担任项目主管和技术主管，并组织技术过硬、操作熟练的现场技术人员进行施工业。

2.3技术准备2.3.1、项目总工组织项目部工程技术人员，进一步熟悉施工图纸和设计文件，了解并掌握设计意图，并对施工现场作进一步的实地察看，然后根据管线所处的位置以及技术要求的不同来编制施工方案，并上报监理工程师审核批准。

目录第一节工程概况 (1)第二节编制说明 (1)第三节资源配置及工期计划 (2)第四节施工方案 (5)第五节质量保证措施 (13)第六节安全生产措施 (18)第七节文明施工和环保措施 (21)第八节职业健康保护措施 (22)电力工程专项施工方案第一节工程概况一、工程简介工程概况。

本项目管线范围总长约3200米。

二、道路沿线自然地理概况及建设条件1本次设计排水工程的主要内容：等。

2、场地岩土层基本特征：勘察场地除表层为人工填土（Q4ml）外，其余土层主要由第四系全新统冲洪积（Q4al-m）形成的淤泥、细砂、粉质粘土及中砂层，坡积（Qdl）粉质粘土、更新统残积粘性土（Qel）及花岗岩类风化基岩（r52(3)组成。

3、沿线文物及古树情况：沿线无文物保护区和单位，无需保护文物和古树。

三、材料要求人行道下电力管线,采用MPP中150 改性聚丙烯塑料管电力保护管,外径 170mm,壁厚10mm,要求环钢度级别不小于SN24。

本次非机动车道与机动车道共板，非机动车道及穿越车道下电力管线，采用 MPP中150改性聚丙烯塑料管电力保护管,外径178mm，壁厚14mm，要求环钢度级别不小于SN40。

同时根据电力公司要求，在电力主于排管组中，增加 2MPP中100，人行道及车道及要求环钢度级别分别不小于SN24 (壁厚>8mm)及SN40(壁厚10mm)。

要求电力排管每隔 1.5m 设置一处管枕，且除桥梁段外，全段用C25 混凝包封保护。

第二节编制说明1、编制依据（1）《城市工程管线综合规划规范》（GB50289-2016）；（2）《电力工程电缆设计标准》（GB50217-2018）；（3）《城市电力电缆线路设计技术规定》（DL/T5221-2016）；（4）《电气装置安装工程电缆线路施工及验收标准》（GB50168-2018）；(5)《国家电网公司电缆敷设典型设计技术导则》（修订版）（6）《给水排水构筑物工程施工及验收规范》（G50141-2008）(7)《球墨铸铁单层井盖及踏步施工》（14S501-1）；（8）《双层井盖》（14S501-2）；(9)国家标准图集《市政排水管道工程机附属设施》（06MS201）；现行的其它有关的技术规程、设计规范。

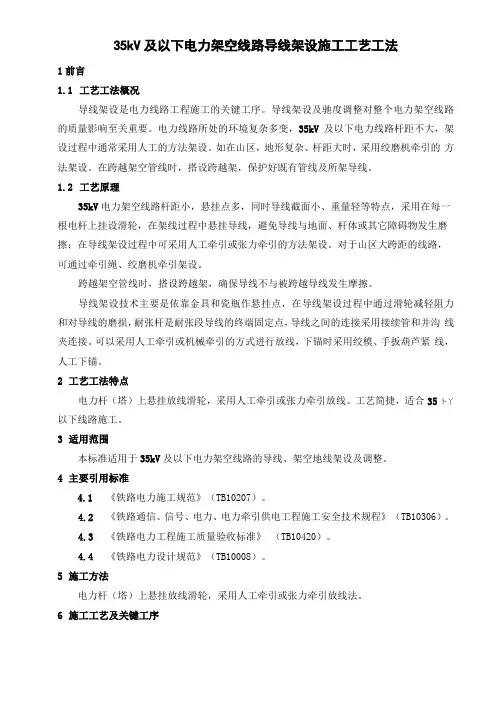

35kV及以下电力架空线路导线架设施工工艺工法1前言1.1工艺工法概况导线架设是电力线路工程施工的关键工序。

导线架设及驰度调整对整个电力架空线路的质量影响至关重要。

电力线路所处的环境复杂多变，35kV及以下电力线路杆距不大，架设过程中通常采用人工的方法架设。

如在山区，地形复杂、杆距大时，采用绞磨机牵引的方法架设。

在跨越架空管线时，搭设跨越架，保护好既有管线及所架导线。

1.2工艺原理35kV电力架空线路杆距小，悬挂点多，同时导线截面小、重量轻等特点，采用在每一根电杆上挂设滑轮，在架线过程中悬挂导线，避免导线与地面、杆体或其它障碍物发生磨擦；在导线架设过程中可采用人工牵引或张力牵引的方法架设。

对于山区大跨距的线路，可通过牵引绳、绞磨机牵引架设。

跨越架空管线时，搭设跨越架，确保导线不与被跨越导线发生摩擦。

导线架设技术主要是依靠金具和瓷瓶作悬挂点，在导线架设过程中通过滑轮减轻阻力和对导线的磨损，耐张杆是耐张段导线的终端固定点，导线之间的连接采用接续管和并沟线夹连接。

可以采用人工牵引或机械牵引的方式进行放线，下锚时采用绞模、手扳葫芦紧线，人工下锚。

2工艺工法特点电力杆（塔）上悬挂放线滑轮，采用人工牵引或张力牵引放线。

工艺简捷，适合35卜丫以下线路施工。

3适用范围本标准适用于35kV及以下电力架空线路的导线、架空地线架设及调整。

4主要引用标准4.1《铁路电力施工规范》（TB10207）。

4.2《铁路通信、信号、电力、电力牵引供电工程施工安全技术规程》（TB10306）。

4.3《铁路电力工程施工质量验收标准》（TB10420）。

4.4《铁路电力设计规范》（TB10008）。

5施工方法电力杆（塔）上悬挂放线滑轮，采用人工牵引或张力牵引放线法。

6施工工艺及关键工序6.1 工艺流程施工工艺流程图如下：导 线 固 定图1 电力架空线路导线架设施工工艺流程图6.2 操作要点 6.2.1 架线准备1对所需架设的耐张段的路径进行施工调查，详细踏勘施工环境。

电力工程施工方法及工艺1.2.1 箱式变电站施工方法及工艺箱式变电所及箱式电抗器的施工流程如下图2-5-95所示：（1）箱式变电站进场验收应符合下列要求：数量、型号、规格符合设计要求，质量证明文件齐全；外观应完好，无锈蚀或机械损伤；瓷件表面光滑、无裂纹，瓷、铁件粘合牢固，铸件无砂眼；绝缘件无变形受潮、裂纹或表层剥落等缺陷；箱式变电站内外涂层完整，箱式变电站高低压柜内接线完整。

图2-5-95 箱式变电所及电抗器施工流程图（2）箱式变电站应按下列要求安装：安装前应检查接地电阻符合设计要求；吊装位置应符合产品技术要求，不得以顶盖吊环进行整体吊装；吊装就位后，应分别检查四周的箱门开闭顺畅；箱体稳固后紧固地脚螺栓，封堵箱体与基础之间的缝隙；箱式变电站安装位置不得侵入铁路建筑限界；箱体接地应符合设计要求；对于安装有自动化监控单元的箱式变电站，远动终端设备应进行相关检验、传动试验，达到产品的有关规定并符合设计要求；电缆敷设完毕后，电缆入孔处应封堵；检查确认箱式变电站的通风装置工作正常、通风孔畅通、通风道内无施工遗留物。

1.2.2 火灾自动报警装置施工方法及工艺所示。

图2-5-96 火灾自动报警装置安装流程图（1）布线应符合下列要求：导线的规格型号符合设计要求。

导线在管内或线槽内，不应有接头或扭结且内部干燥清洁。

在吊顶内的管路线槽，宜采用单独的卡具吊装或支撑物固定。

直线段每隔1.0~1 .5m和接头、转弯处应设置吊点或支点。

管线经过建筑物的变形缝处，应采取补偿措施。

导线敷设后应测试绝缘电阻。

（2）火灾探测器应按下列要求安装：点型火灾探测器安装位置应符合设计要求；探测器的底座应固定牢靠，外接导线留有余量，底座的穿线孔宜封堵且导线连接必须可靠压接或焊接；探测器的“＋”线应为红色，“一”线应为蓝色，相同用途的导线颜色应一致。

（3）火灾报警控制器应按下列要求安装：控制器安装牢固平整，距地（楼）面高度不应小于1.5m；控制器内配线应整齐、连接牢固，有与设计图纸一致的编号；控制器应可靠接地，有明显标志。

机电安装施工步序与流程图1.工程测量基本程序：建立测量控制网→设置纵横中心线→设置标高基准点→设置沉降观测点→安装过程测量控制→实测记录等。

2.3.机械设备安装的一般程序为：施工准备→设备开箱检查→基础测量放线→基础检查验收→垫铁设置→设备吊装就位→设备安装调整→设备固定与灌浆→零部件清洗与装配→润滑与设备加油→设备试运转→工程验收。

4.电气装置安装的施工程序：（一）电气装置安装的施工一般程序电气装置安装的施工一般程序：埋管与埋件→设备安装→电线与电缆敷设→回路接通→通电检查试验及调试→试运行→交付使用。

（二）常用电气装置安装的施工程序1.旋转电机的施工程序2.电站发电机的施工程序：定子就位→检查及电气试验→穿转子→调整空气间隙→附属设备及管路安装→氢冷发电机的整体气密性试验等。

在定子就位后和穿转子前，要对发电机全面进行检查，分别测定定子和转子绕组的绝缘。

2.变压器的施工程序油浸电力变压器的一般安装工序：开箱检查→本体密封检验→绝缘判定→设备就位→器身检查→附件安装→滤油→注油→整体密封试验。

3.母线安装的施工程序封闭母线的安装程序：核对设备位置及支架位置尺寸、封闭母线开箱检查及核对尺寸→封闭母线吊装→封闭母线找正固定→导体焊接→外壳焊接→电气试验→封闭母线与设备连接。

35kV以下架空电力线路施工要求架空电力线路安装程序：挖电杆和拉线坑→基础埋设→电杆组合→横担安装→绝缘子安装→立杆→拉线安装→导线架设。

施工程序流程图：部分工序施工程序：1.变压器安装：2.成套配电盘及开关柜安装：3.电动机检查接线：电压1KV下、容量100KW以下电动机的检查：4.配管及管内穿线：5.电缆敷设：6.照明工程：成套配电柜（开关柜）的安装顺序：开箱检查→二次搬运→安装固定→母线安装→二次小线连接→试验调整→送电运行验收。

变压器的施工程序：开箱检查→变压器二次搬运→变压器安装→附件安装→变压器检查及交接试验→送电前检查→送电运行验收。

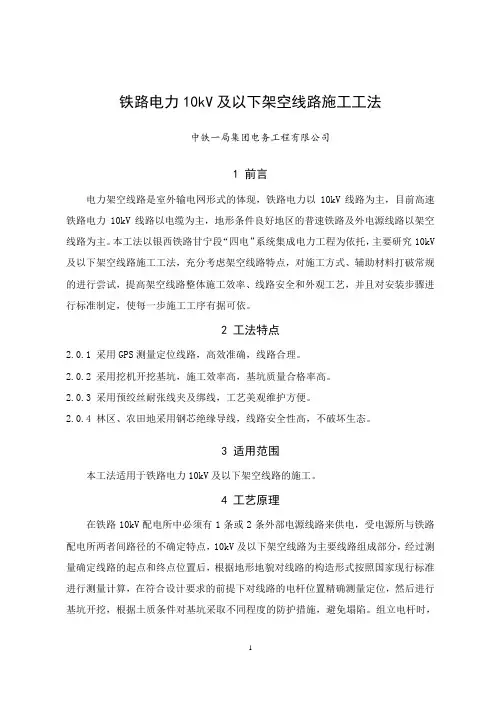

铁路电力10kV及以下架空线路施工工法中铁一局集团电务工程有限公司1 前言电力架空线路是室外输电网形式的体现，铁路电力以10kV线路为主，目前高速铁路电力10kV线路以电缆为主，地形条件良好地区的普速铁路及外电源线路以架空线路为主。

本工法以银西铁路甘宁段“四电”系统集成电力工程为依托，主要研究10kV 及以下架空线路施工工法，充分考虑架空线路特点，对施工方式、辅助材料打破常规的进行尝试，提高架空线路整体施工效率、线路安全和外观工艺，并且对安装步骤进行标准制定，使每一步施工工序有据可依。

2 工法特点2.0.1 采用GPS测量定位线路，高效准确，线路合理。

2.0.2 采用挖机开挖基坑，施工效率高，基坑质量合格率高。

2.0.3 采用预绞丝耐张线夹及绑线，工艺美观维护方便。

2.0.4 林区、农田地采用钢芯绝缘导线，线路安全性高，不破坏生态。

3 适用范围本工法适用于铁路电力10kV及以下架空线路的施工。

4 工艺原理在铁路10kV配电所中必须有1条或2条外部电源线路来供电，受电源所与铁路配电所两者间路径的不确定特点，10kV及以下架空线路为主要线路组成部分，经过测量确定线路的起点和终点位置后，根据地形地貌对线路的构造形式按照国家现行标准进行测量计算，在符合设计要求的前提下对线路的电杆位置精确测量定位，然后进行基坑开挖，根据土质条件对基坑采取不同程度的防护措施，避免塌陷。

组立电杆时，电杆位置要保证对地距离符合设计要求，而且尽量避开农田、村庄、河流、山谷等地形。

电杆组立完成达到稳定状态后可以依据线路的走向制作拉线、安装金具及绝缘子。

同时测量线路弧垂并计算导线长度，根据施工完成情况再进行导线架设，架设过程中必须保证导线完好无损伤。

5 施工工艺流程及操作要点5.1 施工工艺流程铁路电力10kV及以下架空线路施工流程图见图5.1所示。

图5.1 施工工艺流程图5.2 操作要点5.2.1 施工准备1 施工图纸审核1）依据设计图纸，确定线路的位置和路径走向，熟悉架空线路、电缆线路之间的关联和组成。

环网柜及电缆分支箱安装工艺流程
配电设备安装标准化作业流程图
召开班后
会及时总结当天工作、进行技术资料整理归档，并对本次作业进行评价。

对指导书的符合性、可操作性进行评估，提出改进意见。

总结阶段
准备阶段
作
业阶段
履行许可手续
布置现场施工安全措施。

开始作业并履行工作监护制度 作业结束，对作业现场检查验收无误后，拆除现场安全措施，清扫现场，撤离现场。

履行工作票终结手续
运行人员根据操作票恢复
送电
由运行单位（人员）根据操作票所列工作内容执行停电、验电、挂接地线。

召开班前会，进行“三交三查”。

提出作业任务并填报停电申请票。

填写线路一种工作票。

召开班前会学习本作业指导书。

根据本作业指
导书准备工具、材料。

修筑环网柜基础，现场检查其已符合图纸要求。

杆上配电柜施工工序 （1）工艺流程：
安装柱上断路器标准化作业流程图
⑩避雷器的试验
避雷器试验流程：。

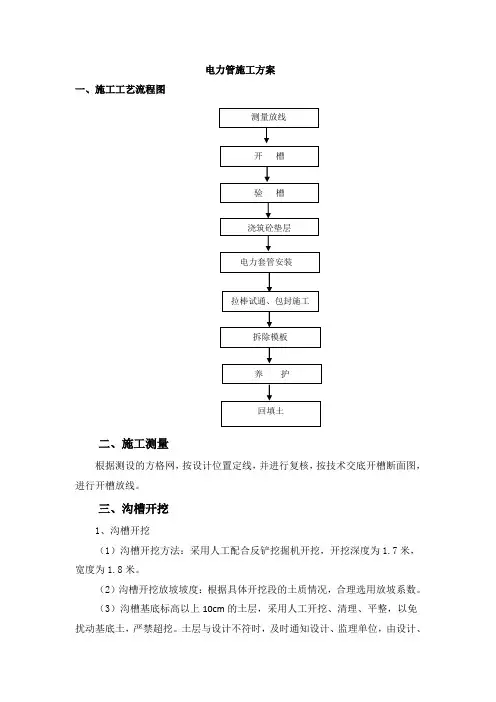

电力管施工方案一、施工工艺流程图二、施工测量根据测设的方格网，按设计位置定线，并进行复核，按技术交底开槽断面图，进行开槽放线。

三、沟槽开挖1、沟槽开挖（1）沟槽开挖方法：采用人工配合反铲挖掘机开挖，开挖深度为1.7米，宽度为1.8米。

（2）沟槽开挖放坡坡度：根据具体开挖段的土质情况，合理选用放坡系数。

（3）沟槽基底标高以上10cm的土层，采用人工开挖、清理、平整，以免扰动基底土，严禁超挖。

土层与设计不符时，及时通知设计、监理单位，由设计、监理及施工单位共同商讨处理方法。

（4）槽边堆土：沟槽开挖时，弃土堆在槽边，距槽边的距离不小于3m，弃土尽量堆在槽的一侧。

除回填土外多余土外运。

沟槽堆土以不影响建筑物、各种管线测量标志和其他设施的安全和正常使用。

在高压线、变压器附近开槽时，应避免在高压线下堆土。

（5）在距沟槽两侧0.5m处各设置一道0.5m宽、0.5m宽的土埂；2、沟槽开挖安全防护措施（1）作业前必须掌握安全交底内容。

作业中必须执行安全技术交底，服从带班人员指挥。

没有安全技术交底严禁作业。

（2）施工现场的人员必须戴安全帽，严禁赤脚、严禁穿拖鞋。

（3）作业前必须检查工具、设备、现场环境等，确认安全后方可作业。

（4）槽边1m处沿沟槽走向设1.2m高红白漆护栏，在槽边设置安全警示标志。

（5）夜间施工作业必须有足够的照明设施。

（6）槽上堆土应距槽边1米以外，堆土高度不得超过1.5米。

堆土不得遮压检查井、消防井等设施。

（7）地下构筑物外露时，应按交底要求进行加固保护。

作业中应避开管线和构筑物。

在现况电力、通讯电缆2米范围内挖土时，必须在主管单位人员的监护下采取人工开挖。

（8）人工配合挖掘机、铲车作业时，严禁进入挖掘机、铲车回转范围内。

必须待挖掘机、铲车停止作业后方可进入其回转范围内进行施工。

（9）开挖过程中必须配备专职安全员，随时检查边坡的稳定状态，提醒施工人员注意安全。

（10）运土车辆在安全距离外运输、停放，边坡四周不得堆放重物。

四电工程施工方法及工艺1.1 信号工程施工方法及工艺为了保证工期，信号工程各工序采取平行与流水相结合的办法进行施工，工序间采取合理的搭接，施工程序如下：电缆线路位置复测→站内信号电缆敷设→贯通地线敷设→信号电缆及贯通地线接续、测试→室外箱盒配线→室内设备安装配线→室外室内设备自检、单体调试→联锁系统、列控系统室内模拟试验→室内外联锁试验→室内外列控系统地面设备试验→信号集中监测设备试验→CTC调度中心设备安装、调试→信号系统综合联调。

1.1.1 电缆工程施工方法1.1.1.1 施工流程如下图2-5-92所示：图2-5-92 电缆工程施工流程图1.1.1.2 施工方法熟悉图纸：在开工前，要核对施工设计图纸和相关文件，明确工程范围，熟悉相关技术规范和施工工艺，对作业人员进行技术培训。

现场定测：在工程开始前，组织主要工程施工技术人员对施工现场进行定测。

主要对线路实际长度进行测量，了解线路中对电缆敷设存在的障碍，确定电缆敷设的径路。

施工配合：在工程施工前，由专人与站前专业施工单位进行施工配合。

电缆测试：电缆在敷设前进行单盘测试，接续前进行电气测试，电缆工程结束后进行综合测试。

综合扭绞电缆、铁路内屏蔽数字信号电缆、主要电气特性应符合下表2-5-25要求。

表2-5-25 信号电缆主要电气特性表2-5-26 电缆单盘测试用主要仪表电缆敷设：敷设电缆时应配备足够的人力，防止拉伤电缆，室外电缆敷设时每端要留有充足的备用量。

电缆敷设后测试电缆钢带对地绝缘电阻值不低于2M •km，并及时封端，防止潮气进入电缆而影响电缆电气特性。

1.1.1.3 电缆接续电缆接续采用地下接续方式，操作人员必须持有《铁路内屏蔽数字信号电缆施工工艺培训合格证》，按相关的操作规程进行接续工作，接续完成后必须进行相关测试，并按规定填写接续卡。

接续工序流程如下图2-5-93所示：图2-5-93 电缆接续工序流程图1.1.1.4 箱盒安装、电缆成端及配线箱盒安装及电缆配线，实行“首件定标”制度，即先结合类似工程的工艺要求，安装首件箱盒并配线，经各方认可后，按认可后的首件定标的标准进行施工。

电力及电力牵引供电工程施工方法及工艺1.1.电力工程施工方法及工艺1.1.1.配电所施工方法及工艺配电所施工工艺流程见图2.5.6-1。

图2.5.6-1 配电所施工工艺流程图按图纸对室内电气设备的间隔尺寸逐一核对，发现问题及时配合房建专业落实修改措施，保证设备安装后的带电距离和安装尺寸。

结合图纸核实房建预留孔槽是否符合配电线路要求。

对大中型设备的运输和就位，制定具体措施，一般应一次安装就位完毕。

各种电气设备运到现场后，为保证电气性能，我方均要对设备进行开箱检查，开箱时要有监理工程师、生产厂家、施工单位三方参加，通过对设备进行解体、检查、测试、记录并做好标识后才能进行现场安装，具体由质检工程师按《程序文件》中的《检验和试验控制程序》办理。

调压器安装根据调压器性能、外部环境因素、技术参数制定详细的安装方案，做好施工现场机具、材料布置等安装准备工作。

调压器短途运输采用滚杠拖运。

调压器运至施工现场后，用吊车将调压器卸下，再采用调压器自锚滑行就位工艺进行调压器就位，安装前调压器要进行试验。

隔离开关安装后，保证操作机构可靠、灵活，动静触头接触良好，间隙符合规范要求。

配电屏柜的搬运和检查：配电屏在天气较好时进行搬运和检查，用汽车运输时，控制行车速度，配电屏立放在汽车上，并用绳子拴好，防止倾倒。

运输过程中，对于带门的配电屏将门关闭并锁上。

运输配电屏的汽车，不准再装其他散装货物，以防互相撞击，损坏设备。

屏、柜的固定：在浇灌基础槽钢的混凝土凝固后，室内外已清理干净，环境无尘时，才开始屏、柜的安装工作。

按图纸规定的顺序将配电屏、柜安装在柜底槽钢上，精确调整连接螺栓，使配电屏单独或成列安装时，其垂直度、水平度及屏面不平度和屏间接缝的允许偏差符合规定。

电缆敷设：电缆敷设前认真核对电缆规格型号，检查电缆表面有无损伤，并测量芯线间及芯线和护套之间的绝缘电阻，配线前，用测量绳依下线次序，按盘上电器位置，量出每一根连接导线的实际长度，加上预留部分割切电缆长度。

铁路电力10kV 及以下架空线路施工工法中铁一局集团电务工程有限公司1 前言电力架空线路是室外输电网形式的体现，铁路电力以10kV 线路为主，目前高速铁路电力10kV 线路以电缆为主，地形条件良好地区的普速铁路及外电源线路以架空线路为主。

本工法以银西铁路甘宁段“四电”系统集成电力工程为依托，主要研究10kV 及以下架空线路施工工法，充分考虑架空线路特点，对施工方式、辅助材料打破常规的进行尝试，提高架空线路整体施工效率、线路安全和外观工艺，并且对安装步骤进行标准制定，使每一步施工工序有据可依。

2 工法特点2.0.1 采用GPS测量定位线路，高效准确，线路合理。

2.0.2 采用挖机开挖基坑，施工效率高，基坑质量合格率高。

2.0.3 采用预绞丝耐张线夹及绑线，工艺美观维护方便。

2.0.4 林区、农田地采用钢芯绝缘导线，线路安全性高，不破坏生态。

3 适用范围本工法适用于铁路电力10kV 及以下架空线路的施工。

4 工艺原理在铁路10kV配电所中必须有1 条或2条外部电源线路来供电，受电源所与铁路配电所两者间路径的不确定特点，10kV 及以下架空线路为主要线路组成部分，经过测量确定线路的起点和终点位置后，根据地形地貌对线路的构造形式按照国家现行标准进行测量计算，在符合设计要求的前提下对线路的电杆位置精确测量定位，然后进行基坑开挖，根据土质条件对基坑采取不同程度的防护措施，避免塌陷。

组立电杆时，电杆位置要保证对地距离符合设计要求，而且尽量避开农田、村庄、河流、山谷等地形。

电杆组立完成达到稳定状态后可以依据线路的走向制作拉线、安装金具及绝缘子。

同时测量线路弧垂并计算导线长度，根据施工完成情况再进行导线架设，架设过程中必须保证导线完好无损伤。

5 施工工艺流程及操作要点5.1 施工工艺流程铁路电力10kV 及以下架空线路施工流程图见图5.1 所示图 5.1 施工工艺流程图5.2 操作要点5.2.1 施工准备1 施工图纸审核1）依据设计图纸，确定线路的位置和路径走向，熟悉架空线路、电缆线路之间的关联和组成。

基础浇筑工程施工工艺《电力基建工程施工工艺手册电气安装分册》基础浇筑工程施工工艺3.1 适用范围本章适用于架空输电线路基础浇筑工程施工。

3.2 施工工艺流程基础浇筑施工工艺流程见图3-1。

图3-1 基础浇筑施工工艺流程图3.3 施工准备3.3.1 技术准备(1)施工前，熟悉设计文件和图纸，进行详细的现场调查，并在熟悉设计文件和图纸的基础上组织基础施工图会审。

(2)砂、石、水、水泥的进场复试已完成，混凝土配合比已确定，并报监理审核完毕。

3.3.2 人员准备主要人员配置见表3-1。

表3-1 主要人员配置表序号作业岗位备注序号作业岗位备注1指挥高级工5混凝土工初级工2安全员持证上岗6测工持证上岗3质量员持证上岗7持证上岗4混凝土振捣工中级工8钢筋绑扎工中级工3.3.3 施工机具准备主要施工机具的配置表见表3-2。

表3-2 主要施工机具的配置表序号名称数量备注1混凝土搅拌机台12发电机13配电箱只14插入式振捣器25测量工具套1经纬仪或全站仪6磅秤17砂、石推车辆10现场实际发生8溜槽2现场实际发生9试块盒个310塌落度筒111模板m2现场实际发生12模板支撑工具套若干现场实际发生3.3.4 施工现场布置砂、石料应单独堆放，并铺彩条布; 水泥堆放应有支垫，并用塑料布覆盖防雨。

生、熟料运输通道应平整，松软通道应铺垫板，按设计图要求对基坑尺寸进行验收。

3.3.5 原材料准备基础材料(砂、石、水泥、地脚螺栓、插入角钢等) 的检验应符合GB 50204—2002、GB 50233—2005及DL/T 5168—2002的要求，并有该批产品出厂质量检验合格证书。

对砂石等无质量检验资料的原材料，应抽样并经有检验资格的单位检验，合格后方可使用。

(1) 水泥。

1)水泥的质量、保管及使用应符合现行国家标准GB 175—1999《普通硅酸盐水泥》的规定。

2) 水泥进场时，应对其品种、级别、包装或散装仓号、出厂日期等进行检查，并应对其强度、安定性及其他必要的性能指标进行复验。
