测井解释和数字处理渗透层划分及孔隙度渗透率计算共24页文档

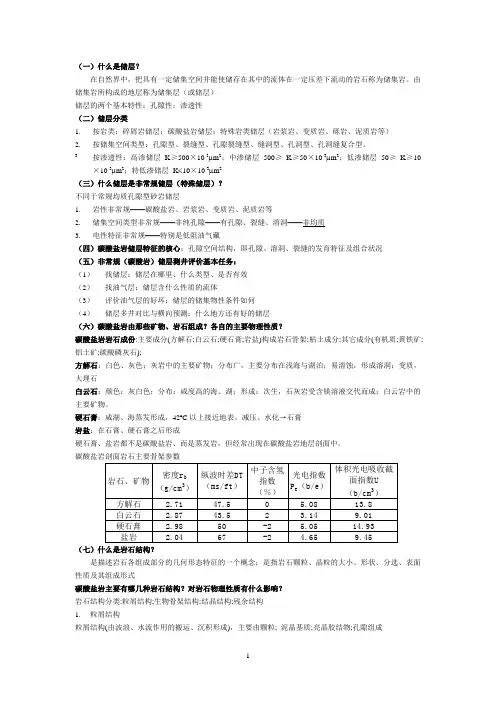

（一）什么是储层？在自然界中，把具有一定储集空间并能使储存在其中的流体在一定压差下流动的岩石称为储集岩。

由储集岩所构成的地层称为储集层（或储层）储层的两个基本特性：孔隙性；渗透性（二）储层分类1.按岩类：碎屑岩储层；碳酸盐岩储层；特殊岩类储层（岩浆岩、变质岩、砾岩、泥质岩等）2.按储集空间类型：孔隙型、裂缝型、孔隙裂缝型、缝洞型、孔洞型、孔洞缝复合型。

3.按渗透性：高渗储层K≥500×10-3μm2；中渗储层500≥K≥50×10-3μm2；低渗储层50≥K≥10×10-3μm2；特低渗储层K<10×10-3μm2（三）什么储层是非常规储层（特殊储层）？不同于常规均质孔隙型砂岩储层1.岩性非常规——碳酸盐岩、岩浆岩、变质岩、泥质岩等2.储集空间类型非常规——非纯孔隙——有孔隙、裂缝、溶洞——非均质3.电性特征非常规——特别是低阻油气藏（四）碳酸盐岩储层特征的核心：孔隙空间结构，即孔隙、溶洞、裂缝的发育特征及组合状况（五）非常规（碳酸岩）储层测井评价基本任务：（1）找储层：储层在哪里、什么类型、是否有效（2）找油气层：储层含什么性质的流体（3）评价油气层的好坏：储层的储集物性条件如何（4）储层多井对比与横向预测：什么地方还有好的储层（六）碳酸盐岩由那些矿物、岩石组成？各自的主要物理性质？碳酸盐岩岩石成份:主要成分(方解石;白云石;硬石膏;岩盐)构成岩石骨架;粘土成分;其它成分(有机质;黄铁矿;铝土矿;碳酸磷灰石);方解石：白色、灰色；灰岩中的主要矿物；分布广，主要分布在浅海与湖泊；易溶蚀，形成溶洞；变质，大理石白云石：颜色：灰白色；分布：咸度高的海、湖；形成：次生，石灰岩受含镁溶液交代而成；白云岩中的主要矿物。

硬石膏：咸湖、海蒸发形成，42ºC以上接近地表。

减压、水化→石膏岩盐：在石膏、硬石膏之后形成硬石膏、盐岩都不是碳酸盐岩、而是蒸发岩，但经常出现在碳酸盐岩地层剖面中。

资料范本本资料为word版本，可以直接编辑和打印，感谢您的下载测井资料处理及其相关解释地点：__________________时间：__________________说明：本资料适用于约定双方经过谈判，协商而共同承认，共同遵守的责任与义务，仅供参考，文档可直接下载或修改，不需要的部分可直接删除，使用时请详细阅读内容测井资料处理与解释7.1 测井资料综台解释 comprehensive log interpretation对用多种测井方法获得的资料进行综合地质解释。

7.2 测井数据处理 log data processing用人工或计算机处理测井数据。

7.3 测井地层评价 formation evaluation主要应用测井资料评价地层的岩性、物件和所含流体性质的过程。

分棵眼井地层评价和套管井地层评价。

7.4 岩石物性 rock properties主要指储层岩石储集流体和流体渗流能力的物理性质。

测井解释中的岩石物性指孔隙度和渗透率。

7.5 储集层基本参数 reservoir fundamental parameter反映储集层性质的有效孔隙度、绝对渗透率、含油气饱和度(或含水饱和度)和储集层有效厚度。

7.6 总孔隙度 total porosity单位体积岩石中所有孔隙体积之和，包括孤立孔隙与被粘土束缚水所占据的孔隙体积。

7.7 非连通孔隙度 non-connected porosity孤立孔隙度 isolated porosity单位岩石体积内与孔隙网络不连通的孔隙体积。

非连通孔隙可能在火成岩或碳酸盐岩中明显发育,如溶洞、铸模和粒内孔隙。

7.8 有效孔隙度 effective porosity单位体积岩石中对流体渗流有贡献的连通孔隙体积。

它不包括孤立孔隙(与其他孔隙之间不连通)以及粘土矿物或其他颗粒吸附水所占据的孔隙体积。

岩心孔隙度测量—般是在干燥状态下进行的，岩心烘干过程基本使粘土束缚水丧失。

测井解释报告一．计算原理1)计算泥质含量V sℎ：地层的泥质含量V sℎ是一个重要的地质参数，泥质含量V sℎ不仅反映地层的岩性，而且地层有效孔隙度、渗透率、含水饱和度和束缚水饱和度等储集层参数，均与泥质含量V sℎ有密切关系。

且由于自然伽马对于泥质含量比较敏感，故可由自然伽马来计算泥质含量V sℎ，公式如下：V sℎ=2GCUR∙∆GR−1 2GCUR−1式中GCUR—希尔奇指数，它与地层地质时代有关，可根据取心分析资料与自然伽井测井值进行统计确定，对北美第三系地层取3.7，在本报告中取2。

∆GR—自然伽马相对值，也称泥质含量指数。

∆GR=GR−GR min GR max−GR min在报告中，GR即是实际测量值；GRmin代表大套纯砂岩层，根据实际测井曲线可判断值为70；GRmax代表大套纯泥岩，根据实际测井曲线可判断值为140，由此即可求出全段泥质含量。

2)计算孔隙度∅：分析可知，在分层之后，针对含泥质砂岩水层情况下可由密度来计算∅，公式如下：ρb=(1−SH−∅)ρma+SHρSH+∅ρf化简如下: ∅=ρma−ρbρma−ρf−SHρma−ρSHρma−ρf式中，骨架密度ρma取 2.65g/cm3,孔隙流体密度ρf取1 g/cm3，孔隙泥质密度ρSH取2.32 g/cm3，而泥质含量V sℎ为之前所求，体积密度ρb为测量值，代入即可求孔隙度∅，其中某些异常值可以改变取值以满足要求。

3)计算含水饱和度S w和冲洗带中残余油气饱和度S hr：通常含水饱和度又是划分油、水层的主要标志，是以电阻率测井为基础的阿尔奇（Archie）公式来计算S w，公式如下：F=R oR w=a∅mI=R tR o=R tFR w=bS w n由以上两式，可推出阿尔奇公式：S w=√abR w ∅m R tn式中，参数a,b都和岩性有关，可取为1，胶结指数m和饱和度指数n均取为2；地层水电阻率R w取为0.01Ω/m，孔隙度∅之前所求，而地层真电阻率值则采用深侧向LLD数值，即可求出含水饱和度S w。

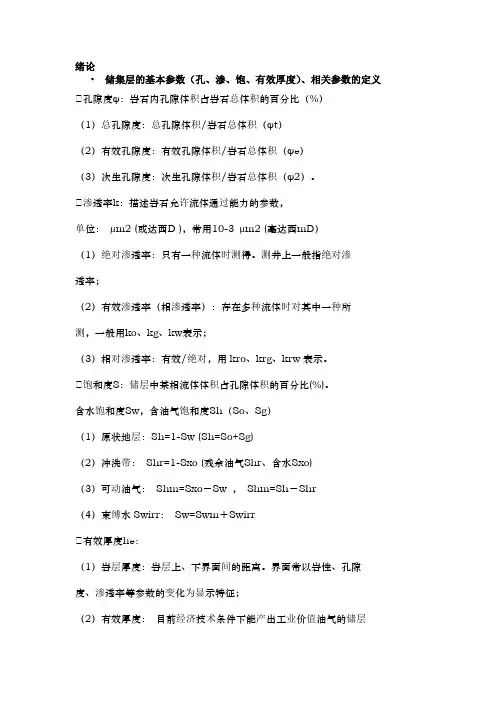

绪论•储集层的基本参数（孔、渗、饱、有效厚度）、相关参数的定义孔隙度φ：岩石内孔隙体积占岩石总体积的百分比（%）（1）总孔隙度：总孔隙体积/岩石总体积（φt）（2）有效孔隙度：有效孔隙体积/岩石总体积（φe）（3）次生孔隙度：次生孔隙体积/岩石总体积（φ2）。

渗透率k：描述岩石允许流体通过能力的参数，单位：μm2 (或达西D )，常用10-3 μm2 (毫达西mD）（1）绝对渗透率：只有一种流体时测得。

测井上一般指绝对渗透率；（2）有效渗透率（相渗透率）：存在多种流体时对其中一种所测，一般用ko、kg、kw表示；（3）相对渗透率：有效/绝对，用kro、krg、krw表示。

饱和度S：储层中某相流体体积占孔隙体积的百分比(%)。

含水饱和度Sw，含油气饱和度Sh（So、Sg）（1）原状地层：Sh=1-Sw (Sh=So+Sg)（2）冲洗带： Shr=1-Sxo (残余油气Shr、含水Sxo)（3）可动油气： Shm=Sxo－Sw ， Shm=Sh－Shr（4）束缚水Swirr： Sw=Swm＋Swirr有效厚度he：（1）岩层厚度：岩层上、下界面间的距离。

界面常以岩性、孔隙度、渗透率等参数的变化为显示特征；（2）有效厚度：目前经济技术条件下能产出工业价值油气的储层实际厚度。

常由确认的油气层总厚度扣除无生产价值的夹层厚度后得到。

孔隙度、饱和度和有效厚度等还可用来计算地质储量；孔隙度、渗透率合称储层物性；孔隙度与饱和度的乘积表示某相流体占岩石体积的百分比，如φSw表示岩石中水的相对体积。

•储集层分类（主要两大类）、特点（岩性、物性、电性等）1. 储集层：（储层、渗透层）具有储存油气水的空间，同时这些空间又互相连通（流体可在其中运移）的岩层。

两大特点：孔隙性、渗透性。

2. 储集层分类及特点碎屑岩储集层：（40%储量，也称孔隙性储集层）（1）岩石类型：砂岩为主，砾岩、粉砂岩、泥质砂岩等；（2）围岩：一般为泥岩，性质稳定，常做为参考值；（3）特点：粒间孔隙为主，孔隙度较大（10~30%），分布均匀，各种物性和泥浆侵入等基本为各向同性；测井评价效果较好、技术较成熟。

测井解释的基本理论和方法第一篇测井解释基础与测井方法测井广泛应用于石油地质和油田勘探开发的全过程。

利用测井资料，我们不仅可以划分井孔地层剖面，确定岩层厚度和埋藏深度，确定储层并识别油气水层，进行区域地层对比，而且还可以探测和研究地层主要矿物成分、孔隙度、渗透率、油气饱和度、裂缝、断层、构造特征和沉积环境与砂体的分布等，对于评价地层的储集能力、检测油气藏的开采情况，细致地分析研究油层地质特征等具有重要意义。

随着测井技术及其解释处理方法的飞速发展，测井资料的应用日益深化，其作用也越来越明显。

第一节测井解释的基本任务测井资料解释，就是按照预定的地质任务和评价目标选择几种测井方法采集所需的测井资料，依据已有的测井解释方法，结合地质、钻井、录井、开发等资料，对测井资料进行综合分析，用以解决地层划分、油气层和有用矿藏的评价及其勘探开发中的其它地质、工程问题。

测井解释的基本任务主要有：1．进行产层性质评价。

包括孔隙度、渗透率、有效厚度、孔径分布、粒径大小及分选性、裂缝分布、润湿性等的分析。

2．进行产液性质评价。

包括孔隙流体性质和成分（油、气、水）的确定，可动流体（油、气、水）饱和度、不可动流体（束缚水、残余油）饱和度的计算。

3．进行油藏性质评价。

包括研究构造、断层、沉积相，地层对比，分析油藏和油气水分布规律，计算油气储量、产能和采收率；指导井位部署、制订开发方案和增产措施。

4．进行钻采工程应用。

在钻井工程中，测量井眼的井斜、方位和井径等几何形状，估算地层孔隙流体压力和岩石的破裂压力梯度，指导钻井液密度的合理配制，确定套管下深和水泥上返高度，计算固井水泥用量和检查固井质量等；在采油工程中，进行油气井射孔，生产剖面和吸水剖面测量，识别水淹层位和水淹级别，确定出水层位和串槽层位，检查射孔质量、酸化和压裂效果等。

第二节岩性确定方法储层的岩性评价是指确定储层岩石所属的岩石类别，计算岩石主要矿物成分的含量和泥质含量，进一步确定泥质在岩石中分布的形式和粘土矿物的成分。

测井监督培训课程测井资料处理解释蔡文渊中国石油测井有限公司华北事业部2008年1月内容⏹测井资料综合解释基础⏹测井资料数据处理基本方法⏹砂泥岩地层测井解释方法⏹碳酸盐岩裂缝性储层测井解释方法⏹测井资料地质应用⏹测井资料工程应用⏹生产测井解释方法简介第一部分测井资料综合解释基础⏹测井是应用地球物理方法（包括重、磁、电、震、测井）之一。

是利用岩层的电化学、电、磁、声学、放射性及核物理等地球物理响应特性，测量物理参数的方法。

⏹用物理学的原理解决地质学的问题。

第一部分测井资料综合解释基础⏹测井方法众多。

电、声、放射性是三种基本方法。

特殊方法（如电缆地层测试、地层倾角测井、成像测井、核磁共振测井），其他形式如随钻测井。

⏹各种测井方法基本上是间接地、有条件地反映岩层地质特性的某一侧面（岩石物理性质）。

第一部分测井资料综合解释基础测井资料综合解释就是按照地质任务选择多种测井方法组成综合测井系列，根据测井解释原理和方法，结合地质、钻井、开发等资料，进行测井资料数据处理，作出综合性的地质解释，解决地层和储层划分、油气层和有用矿藏的识别与评价、以及勘探开发中的其他地质问题。

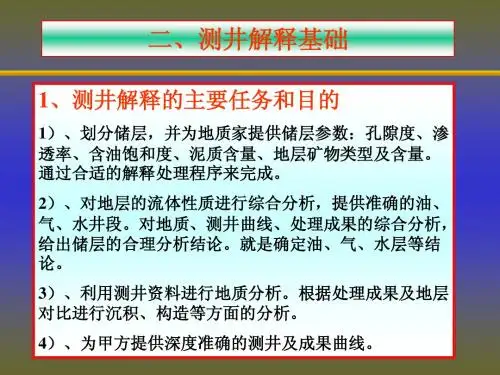

一、测井解释的主要任务✓地层评价✓地质解释及应用✓工程检测及应用✓产吸剖面解释裸眼井（地层评价）测井系列套管井（地层评价）测井系列生产测井及工程测井系列1、地层评价裸眼井、套管井地层评价：➢岩性识别与评价——泥质、矿物成分及含量，岩性剖面➢储层划分及参数计算——孔、渗、饱及厚度等➢油气层（其他矿藏）识别与评价常规地层评价(单井)主要任务——划分单井地质剖面——储集层评价1）储层划分2）岩性评价3）物性评价4）含油性评价5）油气层及产能评价2、地质解释及应用➢综合录井剖面成图、岩心归位、地层对比➢构造解释与沉积相分析➢油藏描述➢储量参数计算3、工程检测及应用➢井斜、方位、井径等井眼几何形态➢地层（孔隙流体）压力➢岩石力学参数——地应力剖面➢固井质量评价➢套管工程检测➢射孔质量、酸化和压裂效果检查4、产吸剖面解释➢产液剖面解释➢吸水剖面解释➢确定出水、串槽层位二、测井解释模型测井信息地质信息测井记录的各种岩石物理参数：电阻率、声波时差、体积密度、自然电位…解释成果：岩性(矿物成分含量)、泥质含量、孔隙度、渗透率、含水饱和度…二、测井解释模型测井信息与地质信息的对应关系广义上：测井信息与地质信息客观关系的形象化描述，如岩电关系等。
