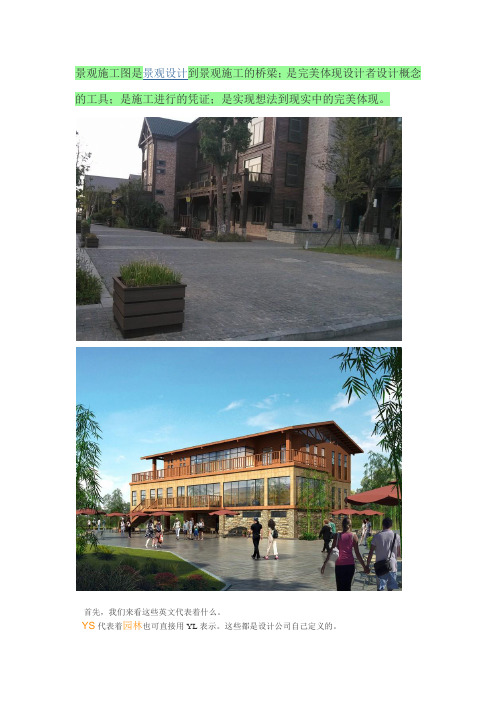

景观施工图是景观设计到景观施工的桥梁；是完美体现设计者设计概念的工具；是施工进行的凭证；是实现想法到现实中的完美体现。
首先，我们来看这些英文代表着什么。
YS代表着园林也可直接用YL表示。
这些都是设计公司自己定义的。
LS代表的是铺装，下面还有各子目录LS——N.N（N代表任意数字）LD代表的是节点详图，下面各自带子目录LD——N.N（N代表任意数字）LP代表的是种植设计图，包括种植总平面图，乔木种植图，灌木种植图，地被种植图三种（还有的为了更加详细增加了小乔木种植图这张图）（1）YS——01景观设计总平面图这里面包括整个景观设计所有内容：如铺装总图、种植总图、竖向设计总图、各节点的平面布置图。
（2） YS——02竖向图设计图竖向设计图就是一张地形图，这里多少米，那里多少米高度，一目了然。
只是每个地块的高度不同，所处的海拔不同，如：长沙普遍平地的海拔大概在85—90M。
什么叫标高？就是标准高度（3） YS——03放线大样图：放线大样图：放线大样图就是把所有节点关键位置（圆的圆心、路弧的半径、路的宽度等）标出来。
（4） YS——04索引图顾名思义，索引图就是搜索、引领的含义。
哪个节点在图纸的哪一页。
如：想找到节点01的详细施工图，那我们很就去LD—01那一页寻找节点01的详细施工图。
（5） YS——05分区图分区图我们一般都把它合并到节点详图里，只有在城市规划、公园规划施工图才把它分开。
（6） LD——N节点详图；就是每个节点的详细施工图，包括节点平、立、剖三面。
还包括每个节点的细节施工图（如基础图、钢筋配混图）（7） LS——N铺装详图铺装详图：把所有的铺装都标注出来。
如:400x400x50荔枝面芝麻黑，这样的格式（8） LP——01种植总图；种植总图包括内容有：乔木种植、灌木种植、地被种植、经济技术指标等一系列绿化用图。
想要看清，除了经济技术以只能一个一个地来看，我们把他们分开来一个层次的种植是一张图。
景观施工图读图审图要点汇总一、总平面设计审图要点：1.景观设计方案评审提出的调整意见是否得到落实；2.场地无障碍设计原则的运用是否到位;3.图纸线性、虚实、粗细等层次是否分明；4.图纸上各主题及空间内容标注是否明确；5.园路尺度及曲率是否合适,道路转弯处是否符合消防规范要求；6.景观置石、园林小品位置是否合适，数量及描述是否清晰；7.各功能分区及主要构筑物标注是否明确；8.总图编号与详图是否相符；9.人行步道系统是否完备、边界且与入户开创部分保持2.5米以上距离；10.主要控制坐标是否已标注；指北针。
二、竖向设计1.人工水体、下沉广场、台地主要景点的高程处理方法是否得当；2.场区内室内外标高是否统一合理；3.道路交叉点、边坡线等重要点是否有标高控制；4.重要景观构筑物、小品是否有标高控制；5.水系标高是否完善合理；6.地形、等高线是否设计合理；7.与建筑交接处地形是否超过室内正负零；8.对照景观总图、竖向总平面及剖面图，审查小区公共空间与组团景观空间的标高、节点衔接处理是否合理，空间界定是否清晰；9.场地外围道路、地面等关键性标高是否正确；10.道路、排水沟的起点、变坡点、转折点和终点的设计标高及关键点的原地面标高是否标注明确；11.道路上应用箭头标明排水方向；三、景观小品设计1.小品功能和立意是否明确，并满足景观需求；2.各类景观小品样式、风格是否与整体景观协调；3.高度、厚度等尺寸比例及细节尺寸是否符合审美要求；4.小品材质是否符合整体景观风格要求及质量档次要求；5.小品等构筑物的材料的流通性是否合理，性价比是否合理。
四、铺装设计1.材料流通性是否明确，产地出处是否合理；2.铺装的材质、颜色是否与整体景观协调；3.铺装的样式是否简便易行、节省材料；4.面层处理是否满足功能要求；五、给水专业设计1.各种给水用量是否能满足；2.水源位置是否合适；管材、接口、铺设与防腐是否符合规范；、六、排水专业设计：1.排水量是否满足、是否与综合管网预留量一致；2.排水方式是否合理，管材的铺设方式是否符合规范；3.各管线与建筑物、构筑物的距离及管线之间相互间距是否符合规范；4.给排水的管道与取水口平面布局是否合理；5.标高控制是否准确；6.管径是否满足要求；7.是否对水景给排水系统进行独立设计，且是否合理；8.阀门井、检查井等的数量是否满足需求，是否进行美化；9.场地四界的施工坐标值是否明确；10.场地管线接入点位置及坐标是否明确；11.施工坐标是否明确；七、电气专业设计1.电源位置是否正确；2.电压等级是否符合区域电压等级，用电量是否与配电箱预留电量有冲突；3.照明层次是否丰富；4.防雷、接地安全、防护等安全措施是否完备，符合规范要求；5.路灯间距是否满足照明要求，有无考虑节能；6.灯光颜色、灯具布置的位置及形式是否合理；7.电气平面布置是否合理，不得存在安全隐患；8.线路走线是否距离最短，是否与建筑物或构筑物有冲突；9.是否符合物业管理需求；10.各管线的定位尺寸或施工坐标是否明确，与建筑构筑物间的距离是否符合规范要求；11.场地管线接入点的位置及坐标是否明确；八、水景设计审图要点1.自然水系的驳岸形式是否符合整体景观形式的需求；2.水景的剖面层次是否丰富合理；3.水景深度及安全防护措施是否符合规范要求；4.水景结构、园林小品的基础及设备设施的位置、标高与有关管线位置是否有冲突；5.自然水系或人工水系的面积及形式是否满足造价及景观需求；6.水景是否考虑补水及溢水口；7.深度是否合理；8.是否合理设置驳岸或护坡；9.人工水景结构构造在伸缩缝、沉降缝以及管道贯穿池底和外壁处应采取防漏措施，水景的储水池应在稳定统一的基础上避免后期不均匀沉降拉裂等的风险；10.管道应考虑耐腐蚀的管材，在可能发生沉降的部位应采取技术措施保护；11.水景电气设计应有可靠的接地和漏电保护措施；12.水下照明应采用安全电压；13.可选择适合当地生长的水生植物；14.水景周边应避免种植落叶植物；九、景观与建筑及构筑物结合部分审图要点1.地库入口、自行车库入口、采光通风井等位置与周围景观衔接的部分是否合理统一；2.地库出入口有无考虑遮雨隔音设施及安全性；3.地下车库人行出入口、单体建筑地下室人行出入口的标高与道路、园路是否协调，是否人性化；4.综合管线、窨井盖、配电设备、弱电设备、煤气调压站、垃圾房等是否落实景观修饰；十、景观主材及设备审图要点1.主要材料设备的款式是否满足功能需求及规范要求，材料能否在当地市场采买，能否满足工程实施等各方面的需求；2.石材主材样板需要封样，并提供展板，生产厂家及经销商参考资料是否详细；3.置石的选材、摆放位置是否合理，是否需要二次设计；4.雕塑小品、成品座椅等图片或样板、室外家具、灯具的布置是否合理，不得存在安全隐患；5.植物的形态要求、规格尺寸及产地参考图片等具体信息是否齐备；6.水电专业相关设备是否标注清楚，采买是否具有流通性，产品详细信息是否明确。
园林施工图基本制图规范（一）录入设定1、绘图时可以以米为单位1:1录入，也可以毫米为单位1:1录入，但一般比较倾向于以毫米为单位1:1录入。
2、绘图过程中不能出现重复线、未闭合线，因为重复线容易引起出图是线宽设定的麻烦，而未闭合线则不利于后续工作中的铺装及色带等的填充。
3、绘图过程中不能旋转、移动图元，以免影响坐标设定，以及施工上的麻烦等。
必须旋转时，要在图中标明旋转原点及角度。
4、特殊符号的输入：键盘输入“%%p”，出现“±”符号，键盘输入“%%C”键，出现“φ”符号，键盘输入“%%d”键，出现“°”符号。
（二）图层及颜色设置1、很多人画图时不喜欢分图层，或即使分层，也是将大量图块留在0层，这不是一个好习惯，我们一定要习惯分层设定，分层保存图块的操作模式，同时不要在0层上保留任何图块。
2、使用尺寸标注过程中，软件会自动生成一个名为《Defpoints》的层，这个层默认不打印，不要将任何图块放在此层。
3、插入“图框”图块后，文件一般会生成名为《图框》的层（具体视原图块的分层命名而定），一般不要在这个图层上绘图，以方便我们随时自如的更换图框或更改图框大小，以及重新设定图框等。
4、很多人喜欢将屏幕改成白地黑字，已和现实吻合，但长时间盯着这样的屏幕不利于视力保护；也有很多人喜欢用白色（即255号色，White）来作为所有图块包括文字和标注的绘图颜色，这也不是一个好习惯，我们分不清究竟某个图块究竟是铺装呢还是绿地，因而影响工作效率，因此，除图框、文字、标注采用白色外，其它图块应分层设定颜色，但不要使用白色。
5、图元的颜色最好随图层进行编辑，一般不提倡直接给某个图元指定颜色。
但是，凡事也有例外，对于庭院或其它要求不是正规的小型工程，若是想骗骗甲方，不用出硫酸纸后晒蓝图，也不用直接出白图，而是出“彩图”，图做的花花绿绿的，特别是花灌木和色带，以及秋叶树木等，用其观赏期的花色或叶色来区分植物，颇受一些甲方欢迎；很多不正规的甲方单位还比较偏爱这种模式。
园林干货I园林景观施工图审图要点来源：园林景观设计如有版权问题，请联系删除万科的景观施工图审图要点，一方面为合作的景观设计单位供应设计参考依据，杜绝错、漏、碰、缺等问题，另一方面可以提高景观设计品质和设计施工质量。
以下景观施工图审图要点依据万科以往景观工程设计及施工阅历教训总结，和国家相关设计规范进行提炼，从硬景设计、种植设计、水电设计等方面分条细说。
【硬景设计】一、总体设计要求1.消防要求总图中应做好消防车道及消防车登高面设计，留意人车分流；高层建筑四周宜设环形或沿建筑的两个长边设置消防车道；尽端式消防车道应设18mX18m回车场。
消防车最小转弯半径：高层12m,多层9m。
消防车道最小宽度：登高面处6m,其它处4%可做成隐性消防通消防车道的坡度：登高面生1%,其它处才7%。
消防车道距建筑物距离宜45m。
2.流线设计住宅出入口处应设置人车分流专用通道；动静态交通应组织合理, 通达性好，对居住不造成干扰。
当商住楼住户大堂与流量大的商业服务空间接近时，商业用房的货运出入口宜设在地下室或与大堂入口异向布置，避开人、货流交叉, 削减交通平安隐患。
3.无障碍设计应考虑无障碍设计，各内容应满意规范或业主认可。
4.平安性考虑水景、泳池边界有否护栏或绿化处理，平台临界边的护栏是否满意规范及平安要求（高度要在105Omnl以上）。
汀步小桥两米内水深不得超过500mm,否则就的设置栏杆,栏杆高度要求在1050 mm以上。
5.居住区道路宽度6.道路及绿地最大坡度二、总图设计图纸1.图纸名目图纸名称与图号要精确2.设计总说明要包含（不限于）以下内容：工程概况、设计依据、基本要求、土建构造说明、浇灌给排水工程说明、电气工程说明、种植工程说明、其他杂项。
3.总平面图重点要求所采纳的底图为最终确定的建筑规划总平图，并且各种建筑出地面部分已全部画出，位置尺寸精确O图纸要涵盖全部的设计范围，无缺失漏画。
图纸中要包含所设计的全部硬质景观，且尺寸与大样图全都，位置精确。
[抚州]湿地公园园林景观工程全套施工图使用群体：大众地形地貌：平地绿地类型：综合公园图纸深度：施工图项目位置：江西设计风格：现代风格图纸格式：CAD2000 图纸张数：85 张景观设施：亭、廊、花架,榭、舫、平台栈道,园林座凳,儿童游乐场所,景观照明,自行车棚,垃圾箱,管理用房,停车场,公用电话,公用厕所,铺装设计,景墙,围墙,大门,树池花坛,雕塑,水景、喷泉,花钵花盆,运动健身场所图纸包括：图纸目录、设计说明、总平面图、公园分区图、北区小区布置平面图、北区道路分类平面图、北区地形放线平面定位图、北区驳岸放线定位平面图、北区放线总平面图、北区竖向总平面图、北区总平面索引图、北区总平面图、南区小品布置图、南区道路分类图、南区地形坐标放线图、南区放线总平面图、南区竖向总平面图、南区总平面索引图、南区总平面图、北区种植绿化工程总平面图、北区大规格乔木种植图、北区乔木种植图、北区花灌木种植图、北区地被及水生植物种植图、南区总平面种植图、南区大规格乔木种植图、南区花灌木种植图、南区地被花卉及水生植物种植图、植物苗木表、北区入口铺装放线平面图及剖面图、休闲小广场详图、入口小广场详图、木曲桥施工详图、观水平台施工图、入口广场施工图、广场景观节点详图、林中木栈道详图、儿童活动广场详图、北区南入口平面立面及剖面图、北区主入口桥梁详图、北区种植绿化工程总平面图、北区大规格乔木种植图、北区乔木种植图、北区花灌木种植图、北区地被及水生植物种植图、北区小区布置平面图、北区道路分类平面图、北区地形放线平面定位图、北区驳岸放线定位平面图、北区放线总平面图、北区竖向总平面图、北区总平面索引图、北区总平面图、南区北入口景观施工图、休闲走廊广场施工图、双亭休闲平台施工图、南区景观节点详图、局部小广场放线图、南区总平面种植图、南区大规格乔木种植图、南区花灌木种植图、南区地被花卉及水生植物种植图、南区小品布置图、南区道路分类图、南区地形坐标放线图、南区放线总平面图、南区竖向总平面图、南区总平面索引图、南区总平面图。
园林景观设计施工图绘制标准2014-06-29 最受欢迎设计微刊菲尔设计1、一般制图规范1.1 图线1.11线宽的定义1.12线宽的分类可以通过颜色来分类，如5＃蓝色为0.70；1#红色为0.55；4＃青色为0.35；3＃绿色（植物）和6＃品红（文字、指引线、标注、标高）为0.15；8＃灰色为0.10；其余线宽根据各专业设计图纸的要求。
1.13图线不得与文字、数字或符号重叠、混淆。
不可避免时，应首先保证文字等的清晰。
1.14 图例上所需书写的文字、数字或符号等均应笔画清晰，字体端正，排列整齐，语句完整（如道路名称），标点符号应清楚正确。
1.2 比例1.21 绘图所用的比例，应根据图样的用途与被绘对象的复杂程度，从下表中选用，并应优先选用表中的常用比例。
常用比例1:1、1:2、1:5、1:10、1:20、1:50、、1:150、1:100、1:200、1:500、1:1000、1:2000、1:5000可用比例1:3、1:4、1:6、1:15、1:25、1:30、1:40、1:60、1:80、1:250、1:300、1:400、1:600、1:1500、1:25001.22 常用图纸如下，同一张图纸中，不宜出现三种以上的比例。
1.23 比例宜写在图名的右侧，字的基准线应取平，字体均为华文细黑（宽高比为0.7），图文名字字高5mm，比例字高为3mm。
如下图（或详制图模板）：1. 1.3 图幅1.31 图纸图幅采用A0、A1、A2、A3四种标准，以A1、A2图纸为主；A4图框主要用于目录。
A4文件用于变更、修改、联系函等。
1.32 图纸出图需要外挂“----------有限公司”出图章的，采用该公司的图框；图纸出图盖本公司出图章或不用出图章的，可用本公司图框。
1.33 A4文件的文件号按顺序命名，如001。
1.34 加长图框尺寸详见下表：幅面尺寸长边尺寸(mm) 长边加长后尺寸(mm)A0 1189 1486 1635 1783 1932 2080 2230 2378A1 841 1051 1261 1471 1682 1892 2102A2 594 743 891 1041 1189 1338 1486 1635 1783 1932 2080A3 420 630 841 1051 1261 1471 1682 1892注：有特殊要求的图纸，可采用841mm×891mm 与1189mm×1261mm1.35 一个专业所用的图纸，不宜多于两种幅面(目录及表格所用A4幅面除外)。
园林景观施工图各图总结范文园林景观施工图是指在完成规划设计、方案设计和初步设计的基础上，进一步细化、详细描述园林景观项目的施工要求和相关信息的图纸。
园林景观施工图的编制是工程施工的依据，对于保证项目的顺利进行、施工质量的确保具有重要的作用。
下面是园林景观施工图各图的总结范文。
一、层次图：层次图是园林景观施工图中的一种重要图件，它主要是用来表达土方工程的情况。
通过层次图可以清晰地看出地面的高低差，从而提供了土方工程施工的依据。
层次图的编制需要根据工程的实际情况，合理设置高程点和层次线，以及标注相关的尺寸和高程数据。
这样可以确保土方工程施工的准确性和顺利完成。
二、平面图：平面图是园林景观施工图中的一个重要部分，它主要用来描述园林景观项目在平面上的布局情况。
通过平面图可以清楚地看到园林景观项目中各个构筑物、植物和道路等元素的位置和相互关系。
平面图的编制需要根据规划设计和方案设计的要求进行，合理设置各个元素的位置和尺寸。
此外，平面图还需要标注相应的施工要求和参数，以便施工人员能够准确地进行施工。
三、立面图：园林景观项目在立面上的形态和布局情况。
通过立面图可以清楚地看到园林景观项目中各个构筑物的高度和外观，以及与周围环境的关系。
立面图的编制需要根据规划设计和方案设计的要求进行，合理设置各个构筑物的高度和尺寸。
此外，立面图还需要标注相应的构造要求和材料要求，以便施工人员能够准确地进行施工。
四、剖面图：剖面图是园林景观施工图中的一个重要图件，它主要用来描述园林景观项目在剖面上的形态和布局情况。
通过剖面图可以清楚地看到园林景观项目中各个构筑物和地形地貌的情况，以及与周围环境的关系。
剖面图的编制需要根据规划设计和方案设计的要求进行，合理设置各个构筑物和地形的高度和尺寸。
此外，剖面图还需要标注相应的构造要求和材料要求，以便施工人员能够准确地进行施工。
五、标准细部图：标准细部图是园林景观施工图中的一种重要图件，它主要用来描述园林景观项目中一些特殊构造细节的情况。
首先把自己当做方案设计师和现场施工员给他看一遍：1.有没有继承方案里的理念、空间。
2.有没有继承扩初设计里的体量、结构、材料等。
3.方案或扩初不合理的地方有没有进行优化。
4.有没有缺项、漏项。
5.图纸的索引能不能对得上号。
6.结构合不合理。
7.图纸平立面和结构、大样之间是否对得上。
8.每张图里（总平的各个图、各节点图）该有的内容和规范等是否完整、正确。
9.材料、苗木有没有地方买，造价是否合理。
10.水量、电量是否计算正确，系统是否正确。
如果再细，甚至于是否和公司制图样式统一等都要看。
11.布局是否合理——施工图也是讲究美观的，一套布局合理的施工图会多少让读图的人在心里上感到愉悦的；12.文本格式是否正确——一般文本出现较多的地方多为设计说明，虽然施工图的设计说明不能像写散文一样行云流水，但是书写的格式却要像写文章一样段落合理，条理清晰；13.图中必须元素是否缺少——无论是总图中或者是详图中，总会有人在一些元素细节上出现问题，如：指北针、比例尺、详图图名等等；14.标题栏与图纸内容是否一致——标题栏里工程名称、图纸名称等一定要和图纸的内容相符。
有些人习惯用与本设计相同（似）的老图或者别人的图纸进行修改后作为自己该设计工程中的图纸，往往在尺寸及做法等细节上进行修改后而忽略了对标题栏的修改，尤其是拿自己以前做过的图纸。
