GB 50217-2007电力工程电缆设计规范前言本规范是根据建设部《关于印发“二OO一～二OO二年度工程建设国家标准制定、临订计划”的通知》(建标[2002]85号)的要求，由中国电力工程顾问集团西南电力设汁院会同有关单位对《电力工程电缆设计规范》GB 50217—1994修订而成的。
本规范修订的主要技术内容包括：1．增加了中、高正电缆；冰数选择要求：2．增加了电缆绝缘类别选择要求，取消了粘性浸渍纸绝缘电缆的相关内容：3．增加了主芯截面400mm2＜S≤800mm2和S＞800mm2的保护地线允许最小截面选样要求；4．增加了大电流负荷的供电回路由多根电缆并联时对电缆截面、材质等要求；5．增加了电缆终端一般性选择要求：6．增加了自接电缆实施金属层开断并作绝缘处理内容：7．增加了交流系统三芯电缆的金属层接地要求：8．增加了城市电缆系统的电缆与管道相互间允许距离相关规定：9．增加了架空桥架检修通道设置要求；10.增加了电缆隧道安全孔设置间距要求；11.增加了附录B和附录F。
本规范以黑体字标志的条文为强制性条文，必须严格执行。
本规范由建设部负责管理和对强制性条文的解释，由中国电力企业联合会标准化中心负责具体管埋，由中国电力工程顾问集团西南电力设计院负责具体技术内容的解释：本规范在执行过程中，请各单位结合工程实践，认真总结经验，注意积累资料，随时将意见和建议反馈给中国电力工程顾问集团西南电力设计院(地址：四川省成都市东风路18号．邮编：610021)，以便今后修改时参考。
1 总则1．0．1 为使电力工程电缆设计做到技术先进。
经济合理，安全适用、便于施工和维护，制定本规范。
1．0. 2 本规范适删于新建、扩建的电力工程中500kV及以下电力电缆和控制电缆的选择与敷设设计。
1．0．3 电力工程的电缆设计，除应符合本规范的规定外，尚应符合国家现行有关标准的规定。
2 术语2. 0. 1 耐火性 fire resistance在规定试验条件下，试样在火焰中被燃烧而在一定时间内仍能保持正常运行的性能。
UDC中华人民共和国国家标准PGB 50217－2007电力工程电缆设计规范Code for design of cables of electric engineering2007—10—23发布 2008—04—01实施中 华 人 民 共 和 国 建 设 部中华人民共和国国家质量监督检验检疫总局联合发布本规范是根据建设部《关于印发“二00一～二00二年度工程建设国家标准制定、修订计划”的通知》（建标〔2002〕85号）的要求，由中国电力工程顾问集团西南电力设计院会同有关单位对《电力工程电缆设计规范》GB20217-1994修订而成的。
本规范修订的主要技术内容包括：1.增加了中、高压电缆芯数选择要求；2.增加了电缆绝缘类型选择要求，取消了粘性浸渍纸绝缘电缆的相关内容；3.增加了主芯截面400mm2＜S≤800mm2和S＞800mm2的保护地线允许最小截面选择要求；4.增加了大电流负荷的供电回路由多根电缆并联时对电缆截面、材质等要求；5.增加了电缆终端一般性选择要求；6.增加了直接对电缆实施金属层开断并作绝缘处理内容；7.增加了交流系统三芯电缆的金属层接地要求；8.增加了城市电缆系统的电缆与管道相互间允许距离相关规定；9.增加了架空桥架检修通道设置要求；10.增加了电缆遂道安全孔设置间距要求；11.增加了附录B和附录F。
本规范以黑体字标志的条文为强制性条文，必须严格执行。
本规范由建设部负责管理和对强制性条文的解释，由中国电力企业联合会标准化中心负责具体管理，由中国电力工程顾问集团西南电力设计院负责具体技术内容的解释。
本规范在执行过程中，请各单位结合工程实践，认真总结经验，注意积累资料，随时将意见和建议反馈给中国电力工程顾问集团西南电力设计院（地址：四川省成都市东风路18号，邮编：610021），以便今后修改时参考。
本规范主编单位、参编单位和主要起草人：主编单位：中国电力工程顾问集团西南电力设计院参编单位：中国电力工程顾问集团东北电力设计院喜利得（中国）有限公司主要起草人：李国荣熊涛张天泽齐春陶勤万里宁王鑫王聪慧1 总则 (4)2 术语 (4)3 电缆型式与截面选择 (4)3.1 电缆导体材质 (4)3.2 电力电缆芯数 (5)3.3 电缆绝缘水平 (5)3.4 电缆绝缘类型 (5)3.5 电缆护层类型 (6)3.6 控制电缆及其金属屏蔽 (7)3.7 电力电缆导体截面 (8)4 电缆附件的选择与配置 (10)4.1 一般规定 (10)4.2 自容式充油电缆的供油系统 (12)5 电缆敷设 (13)5.1 一般规定 (13)5.2敷设方式选择 (15)5.3地下直埋敷设 (16)5.4保护管敷设 (17)5.5电缆构筑物敷设 (17)5.6其他公用设施中敷设 (19)5.7水下敷设 (19)6电缆的支持与固定 (20)6.1 一般规定 (20)6.2 电缆支架和桥架 (21)7 电缆防火与阻止延燃 (22)附录A 常用电力电缆导体的最高允许温度 (24)附录B10kV及以下电力电缆经济电流截面选用方法 (24)附录C 10kV及以下常用电力电缆允许100％持续载流量 (25)附录D敷设条件不同时电缆允许持续载流量的校正系数 (29)附录E按短路热稳定条件计算电缆导体允许最小截面的方法 (31)附录F交流系统单芯电缆金属层正常感应电势算式 (32)附录G 35kV及以下电缆敷设度量时的附加长度 (33)附录H电缆穿管敷设时容许最大管长的计算方法 (33)本规范用词说明 (35)1 总则1.0.1为使电力工程电缆设计做到技术先进、经济合理、安全适用、便于施工和维护，制定本规范。
电缆外护层类型3.5.1 电缆的外护层，应符合下列要求：（1）交流单相回路的电力电缆，不得有未经非磁性的金属带、钢丝铠装。
（2）在潮湿、含化学腐蚀环境或易受水浸泡的电缆，金属套、加强层、铠装上应有挤塑外套，水中电缆的粗钢丝铠装尚应有纤维外被。
（3）除低温﹣20℃以下环境或药用化学液体浸泡场所，以及有低毒难燃性要求的电缆挤塑外套宜用聚乙烯外，可采用聚氯乙烯外套。
（4）用在有水或药用化学液体浸泡场所的6～35KV重要性或35KV以上交联聚乙烯电缆，应具有符合使用要求的金属塑料复合阻水层、铅套、铝套或膨胀式阻水带等防水构造。
敷设于水下的中、高压交联聚乙烯电缆还宜具有纵向阻水构造。
3.5.2 …充油电缆…3.5.3 直埋附设电缆的外护层选择，应符合下列规定：（1）电缆承受较大压力或有机械损伤危险时，应有加强层或钢带铠装。
（2）在流沙层、回填土地带等可能出现位移的土壤中，电缆应有钢丝铠装。
（3）白蚁严重危害且塑料电缆未有尼龙外套时，可采用金属套或钢带铠装。
（4）除本条（1）～（3）项外的情况，可采用不带铠装外护层。
3.5.4 空气中固定敷设电缆时的外护层选择，应符合下列规定：（1）油浸纸绝缘铅套电缆直接在臂式支架敷设时，应具有钢带铠装。
（2）小截面绝缘电缆直接直接在臂式支架敷设时，宜具有钢带铠装。
（3）在低下客运、商业设施等安全性要求高而鼠害严重的产生场所，塑料绝缘电缆可具有金属套或钢带铠装。
（4）电缆位于高落差的受力条件需要时，可含有钢丝铠装。
（5）除本条（1）～（4）项外，敷设在梯架或托盘等支撑密集的电缆，可不含铠装。
（6）除应按本规范第3.5.1条（3）项的规定采用，以及高温60℃以上场所应采用聚乙烯等耐热外套的电缆外，宜用聚氯乙烯外套。
（7）严禁在封闭式通道内使用纤维外被的明敷电缆。
3.5.5 移动式电气设备等需要经常弯移或有较高柔软性要求回路的电缆，应采用橡皮外护层。
《电力工程电缆设计规范》GB50217 采矿施工中华人民共和国国家标准电力工程电缆设计规范 Code for design of cables ofelectric work GB5021794 主编部门中华人民共和国电力工业部批准部门中华人民共和国建设部施行日期1995年7月1日关于发布国家标准电力工程电缆设计规范的通知建标1994671号根据国家计委计综19872390号文的要求由电力工业部主编会同有关部门共同制订的国家标准电力工程电缆设计规范已经有关部门会审现批准电力工程电缆设计规范GB5021794为强制性国家标准自一九九五年七月一日起施行本规范由电力工业部负责管理其具体解释等工作由西南电力设计院负责出版发行由建设部标准定额研究所负责组织中华人民共和国建设部一九九四年十一月五日 1 总则 1。
0.1为使电力工程电缆设计做到技术先进经济合理安全适用便于施工和维护制订本规范 1。
0.2本规范适用于新建扩建的电力工程中200kV 及以下电力电缆和控制电缆的选择与敷设设计 1.0.3电力工程的电缆设计除应遵守本规范外尚应符合国家现行有关设计规范和标准的规定 2 术语 2.0。
1耐火性fire resistance 在特定高温时间的火焰作用下电缆能维持通电运行的特性 2。
0。
2难燃性flame retardance 在特定干式交联试验条件的火焰作用使电缆被烧着后撤去火源能迅即自熄的特性 2。
0。
3dry—type cross—linked 使交联聚乙烯绝缘材料的制造能显著减少水分含量的交联工艺之泛称 2。
0.4水树water tree 是交联聚乙烯电缆运行中绝缘层发生树枝状微细裂纹现象的略称它异致绝缘特性变坏造成电缆故障 2.0.5金属塑料复合阻水层metallic—plastic composite water barrier 由铝或铅箔等薄金属层夹于塑料中的复合带热阻thermal resistance 计算电缆载流量采取热网络沿电缆包围构成的阻水层 2.0.6分析法以一维散热过程的热欧姆法则所定义的物理量 2。
电缆选型要求及原则1.1电缆芯线材质1.1.1控制电缆应采用铜芯。
1.2电力电缆芯数1.2.11KV及以下电源中性点直接接地时，三相回路的电缆芯数选择应符合下列规定：1.2.1.1保护线与受电设备的外露可导电部位连接接地的情况：（1）保护线与中性线合用同一导体时，应采用四芯电缆。
（2）保护线与中性线各自独立时，宜用五芯电缆；当满足本规范5.1.16条的规定的情况下，也可采用四芯电缆与另外的保护线导体组成。
1.2.1.2保护线与受电设备的外露可导电部位与电源系统接地各自独立的情况，应采用四芯电缆。
1.2.21KV及以下电源中性点直接接地时，单相回路的电缆芯数选择应符合下列规定：3.2.2.1保护线与受电设备的外露可导电部位与电源系统接地各自独立的情况：（1）保护线与中性线合用同一导体时，应采用两芯电缆。
（2）保护线与中性线各自独立时，应采用三芯电缆；在满足本规范5.1.16条的规定的情况下，也可采用两芯电缆与另外的保护线导体组成。
1.2.2.2受电设备的外露可导电部位与电源系统接地各自独立的情况，应采用两芯电缆。
1.2.3工作电流较大的回路或水下敷设时，当技术经济比较合理，可采用单芯电缆。
1.2.4除本规范第3.2.1条、3.2.3条、3.2.3条的规定情况外，交流供电回路宜用三芯电缆。
3.2.5直流供电回路，宜用两芯电缆；当需要时可采用单芯电缆。
2.3电缆绝缘水平2.3.1交流系统中电力电缆缆芯的相间额定电压，不低于使用回路的工作线电压。
交流系统中电力电缆缆芯与绝缘或金属套之间额定电压的选择，应符合下列规定：（1）中性点直接接地或经低阻抗接地的系统当接地保护动作不超过1min切除故障时，应按100%的使用回路工作相电压。
（2）对于（1）项外的供电系统，不宜低于133%的使用回路工作项电压；在单项接地故障可能持续8 h以上，或发电机回路等安全性要求较高的情况，宜采取173%的使用回路工作相电压。
2.3.3交流系统中电缆的冲击耐压水平，应满足系统绝缘配合要求。

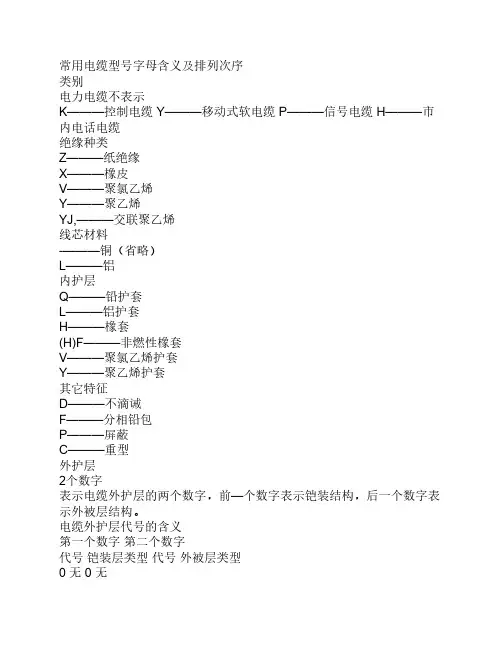

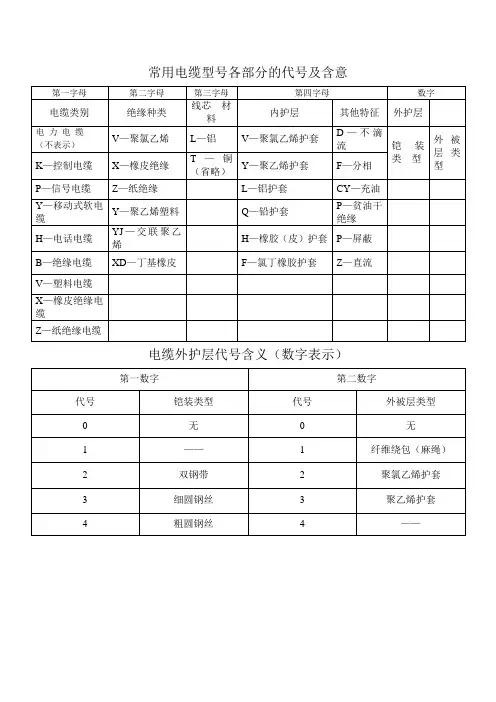

常用电缆型号各部分的代号及含意第一字母第二字母第三字母第四字母数字电缆类别绝缘种类线芯材料内护层其他特征外护层电力电缆（不表示）V—聚氯乙烯L—铝V—聚氯乙烯护套D—不滴流铠装类型外被层类型K—控制电缆X—橡皮绝缘T—铜（省略）Y—聚乙烯护套F—分相P—信号电缆Z—纸绝缘L—铝护套CY—充油Y—移动式软电缆Y—聚乙烯塑料Q—铅护套P—贫油干绝缘H—电话电缆YJ—交联聚乙烯H—橡胶（皮）护套P—屏蔽B—绝缘电缆XD—丁基橡皮F—氯丁橡胶护套Z—直流V—塑料电缆X—橡皮绝缘电缆Z—纸绝缘电缆电缆外护层代号含义（数字表示）第一数字第二数字代号铠装类型代号外被层类型0 无0 无1 —— 1 纤维绕包（麻绳）2 双钢带 2 聚氯乙烯护套3 细圆钢丝 3 聚乙烯护套4 粗圆钢丝 4 ——线管的代号及敷设方式一、线管的代号SC：焊接钢管TC：电线管PC：硬质塑料管CT：电缆桥架CP：金属软管SR：钢线槽RC：水煤气管二、导线敷设部位：SR：沿钢索敷设CLE：沿柱或跨柱敷设WE：沿墙面敷设CE：沿天棚面或顶棚面敷设ACE：在能进入的吊顶在敷设BC:暗敷设在梁内CLC：暗敷设在柱子内WC：暗敷设在墙内FC：预埋在地面内CC：暗敷设在顶板内根据中国建筑标准设计研究所出版的《建筑电气工程设计常用图形和文字符号》00DX001 73页规定：线路敷设方式标注：穿焊接钢管敷设：SC穿电线管敷设：MT穿硬塑料管敷设：PC穿阻燃半硬聚氯乙烯管敷设：FPC电缆桥架敷设：CT金属线槽敷设：MR塑料线槽敷设：PR用钢索敷设：M穿聚氯乙烯塑料波纹电线管敷设：KPC 穿金属软管敷设：CP直接埋设：DB电缆沟敷设：TC混凝土排管敷设：CE导线敷设部位的标注沿或跨梁（屋架）敷设：AB暗敷在梁内：BC沿或跨柱敷设：AC暗敷设在柱内：CLC沿墙面敷设：WS暗敷设在墙内：WC沿天棚或顶板面敷设：CE暗敷设在屋面或顶板内：CC吊顶内敷设：SCE地板或地面下敷设：F另外，JDG--紧定式电线管，KBG--扣压式电线管一，导线穿管表示MT-电线管PC-PVC塑料硬管FPC-阻燃塑料硬管CT-桥架MR-金属线槽M-钢索CP-金属软管PR-塑料线槽RC-镀锌钢管二，导线敷设方式的表示DB-直埋TC-电缆沟BC-暗敷在梁内CLC-暗敷在柱内WC-暗敷在墙内CE-沿天棚顶敷设CC-暗敷在天棚顶内SCE-吊顶内敷设F-地板及地坪下SR-沿钢索BE-沿屋架，梁WE-沿墙明敷三，灯具安装方式的表示CS-链吊DS-管吊W-墙壁安装C-吸顶R-嵌入S-支架CL-柱上穿焊接钢管敷设：SC穿电线管敷设：MT穿硬塑料管敷设：PC穿阻燃半硬聚氯乙烯管敷设：FPC电缆桥架敷设：CT金属线槽敷设：MR塑料线槽敷设：PR用钢索敷设：M穿聚氯乙烯塑料波纹电线管敷设：KPC穿金属软管敷设：CP直接埋设：DB电缆沟敷设：TC导线敷设部位的标注沿或跨梁（屋架）敷设：AB暗敷在梁内：BC沿或跨柱敷设：AC暗敷设在柱内：CLC沿墙面敷设：WS暗敷设在墙内：WC沿天棚或顶板面敷设：CE暗敷设在屋面或顶板内：CC吊顶内敷设：SCE地板或地面下敷设：FC电缆电线穿管，先计算要穿的导线总截面积（电线、电缆的外径的平方x0.7854x电线根数）计算结果应小于或等于管·子截面的40％。
控制电缆分类控制电缆是一种用于传输信号、数据或电力的电缆。
它在现代工业和生活中起着至关重要的作用。
控制电缆的分类可以根据不同的特性和用途进行划分。
本文将介绍几种常见的控制电缆分类。
一、按导体材料分类1. 铜导体电缆：铜导体电缆是最常见的一种控制电缆，因为铜具有良好的导电性能和机械强度，适用于大多数工业和商业应用。
2. 铝导体电缆：铝导体电缆相对于铜导体电缆来说，价格更为经济实惠。
但由于其导电性能较差，需要使用更大的截面积才能传输相同的电流。
3. 铜包铝电缆：铜包铝电缆是一种将铜包覆在铝导体上的电缆。
它综合了铜导体电缆和铝导体电缆的优点，既具有良好的导电性能，又具有相对较低的成本。
二、按绝缘材料分类1. PVC绝缘电缆：PVC绝缘电缆是一种常用的控制电缆，因为PVC 具有良好的绝缘性能和经济性。
它适用于大多数室内应用，但在高温环境下会出现熔化的风险。
2. XLPE绝缘电缆：XLPE绝缘电缆采用交联聚乙烯作为绝缘材料，具有更高的耐热性和耐化学腐蚀性。
因此，它适用于更苛刻的环境条件，如户外和地下应用。
3. 橡胶绝缘电缆：橡胶绝缘电缆具有良好的柔韧性和耐磨性，适用于需要频繁移动或弯曲的场合，如舞台设备、机械设备等。
三、按屏蔽材料分类1. 无屏蔽电缆：无屏蔽电缆是最常见的一种控制电缆，它只有一个导体层，不具备抗干扰的能力，适用于一般的低干扰环境。
2. 铝箔屏蔽电缆：铝箔屏蔽电缆在绝缘层外部加上一层铝箔作为屏蔽层，可以有效地阻挡外界干扰信号，提高信号传输的稳定性。
3. 编织屏蔽电缆：编织屏蔽电缆在绝缘层外部加上一层编织铜丝或铝丝作为屏蔽层，具有更好的抗干扰能力，适用于高干扰环境，如工厂内部的电磁干扰较大的场所。
四、按外护层材料分类1. PVC护套电缆：PVC护套电缆具有良好的耐候性和耐腐蚀性，适用于室内和室外应用，但在高温环境下会有熔化的风险。
2. PE护套电缆：PE护套电缆采用聚乙烯材料制成，具有更高的耐热性和耐化学腐蚀性，适用于户外和地下应用。
电线电缆型号字母的含义各种电线电缆在消费及使用过程中为了方便就用一些英文字母和数字代表，但是，假如接触这方面不多的人是无法弄清这些“专业术语〞的。
下面，就由天津天缆小猫集团南开分公司来给您解释一下这些让人迷糊的字母所代表的含义，弄清了这些之后将对电缆行业有了一定理解呢！一.型号用字母及数字含义：NH——通过GB12666.6类耐火试验；ZR——通过GB12666.5类成束燃烧试验；B——低卤〔型号末位〕；C——无卤低烟〔型号末位〕；YJ——交联聚乙烯绝缘；V——低卤阻燃聚氯乙烯护套或衬层；S——无卤阻燃热塑性聚烯烃护套或衬层；22——钢带铠装低卤阻燃聚氯乙烯外护套；24——钢带铠装无卤阻燃热塑性聚烯烃外护套。
二.型号组合构造及表示的电缆名称，见表型号名称NH/ZR-YJV-B 交联聚乙烯绝缘低卤、阻燃、耐火型电力电缆NH/ZR-YJV22-B 交联聚乙烯绝缘低卤、阻燃、耐火型钢带铠装电力电缆NH-ZR-YJS-C 交联聚乙烯绝缘无卤低烟、阻燃热塑性聚烯烃衬垫〔或护层〕耐火型电力电缆NH-ZR-YJS24-C 交联聚乙烯绝缘无卤低烟、阻燃热塑性聚烯烃衬垫〔或护层〕耐火型电力电缆额定电压450/750V及以下控制电缆型号及名称产品分类绝缘护套屏蔽、铠装特性代号含义K -------控制电缆V -------聚氯乙烯V -------聚氯乙烯P -------铜丝编织屏蔽R -------软导体构造Y -------聚乙烯ZR -------阻燃电缆YJ -------交联聚乙烯Y -------聚乙烯22 -------钢带铠装NH -------耐火电缆控制电缆KVV22聚氯乙烯绝缘聚氯乙烯护套钢带铠装控制电缆。
KYJVP-ZR交联聚乙烯绝缘聚氯乙烯护套铜丝编织屏蔽阻燃控制电缆。
KYJVP2-NH 交联聚乙烯绝缘聚氯乙烯护套铜带屏蔽耐火控制电缆。
主要用处及使用特性适用于额定电压450/750V及以下的控制、监控回路及保护线路等。
变电站改扩建项目控制电缆标准技术标书变电站控制电缆招标规范书云南电网公司2014年04月目录1 电缆需求一览表 (1)2 总则 (6)3 质量保证及管理 (8)4 投标商应提供的资料 (9)5 文件和图纸 (10)6 控制电缆 (11)7 试验项目及内容 (15)8 接收或拒收 (17)9 包装和标志 (18)10 项目需求部分 (19)11 投标人响应部分 (22)1 电缆需求一览表表1 电缆类型一览表表2 投标方报价一览表注：表中的电缆数量为一个常规220kV变电站控制电缆用量，仅供报价用，请投标方根据表中电缆数量提供电缆总价和电缆单价。
2 总则2.1 投标商应仔细阅读本标书中的所有条款，投标商提供的货物必须满足本标书的要求。
投标商应取得ISO9000质量体系的有效证书。
2.2 本技术规范书主要提出技术要求。
交货期及交货目的地以商务合同为准。
2.3 本技术规范书提出的是最低限度的技术要求，并未对一切技术细节作出规定，也未充分引述有关标准和规范的条文，投标方应提供符合本规范书和国家标准的优质产品。
2.4 投标技术文件中应对投标产品的技术性能详细描述，提供不低于所供产品技术要求的全部型式试验报告，并提供对应招标文件的技术偏差表，偏差表中未提及的条款，则视同完全同意本技术规范书的要求。
2.5 投标商或投标方(包括分包厂)应已设计、制造和提供过同类设备，且技术参数应与本工程相类似，或较规定的条件更严格，至少有2年以上的商业运行经验。
如发现有失实情况，招标方有权拒绝该投标。
2.6 规范书所使用的标准如遇与投标方所执行的标准不一致时，按较高标准执行。
2.7 规范书经买卖双方确认后，作为合同的附件，与合同正文具有同等的法律效力。
2.8 本规范书未尽事宜，由招标人和投标人在合同技术谈判时双方协商确定。
2.9 合同设备包括投标方向其他厂商购买的所有附件和设备，这些附件和设备应符合相应的标准规范或法规的最新版本或其修正本的要求，除非另有特别说明，将包括在生产期内有效的任何修正和补充。
电力工程电缆设计规范GB50217－94主编部门：中华人民共和国电力工业部批准部门：中华人民共和国建设部施行日期：1995年7月1日1 总则1.0.1为使电力工程电缆设计做到技术先进、经济合理、安全适用、便于施工和维护，制订本规范。
1.0.2本规范适用于新建、扩建的电力工程中200kV及以下电力电缆和控制电缆的选择与敷设设计。
1.0.3电力工程的电缆设计，除应遵守本规范外，尚应符合国家现行有关设计规范和标准的规定。
2 术语2.0.1耐火性（fire resistance）：在特定高温、时间的火焰作用下电缆能维持通电运行的特性。
2.0.2难燃性（flame retardance）：在特定试验条件的火焰作用使电缆被烧着后撤去火源能迅即自熄的特性。
2.0.3干式交联（dry－type cross－linked）：使交联聚乙烯绝缘材料的制造能显著减少水分含量的交联工艺之泛称。
2.0.4水树（water tree）：是交联聚乙烯电缆运行中绝缘层发生树枝状微细裂纹现象的略称。
它异致绝缘特性变坏，造成电缆故障。
2.0.5金属塑料复合阻水层（metallic－plastic composite water barrier）：由铝或铅箔等薄金属层夹于塑料中的复合带沿电缆包围构成的阻水层。
2.0.6热阻（thermal resistance）：计算电缆载流量采取热网络分析法、以一维散热过程的热欧姆法则所定义的物理量。
2.0.7回流线（辅助接地线，auxiliary ground wire）：配置平行于高压单芯电缆线路、具有两端接地使感应电流形成回路的导线。
2.0.8直埋敷设（direct burying）：电缆敷设入地下壕沟中沿沟底和电缆上覆盖有软土层、且设保护板再埋齐地坪的敷设方式。
2.0.9电缆沟（cable trough）：封闭式不通行但盖板可开启的电缆构筑物，且布置与地坪相齐或稍有上下。
2.0.10浅槽（channel）：容纳电缆数量较少未含支架且沟底可不封实的有盖槽式构筑物，可布置齐地坪或地坪上。
控制电缆电缆外护层类型
敷设于水下的中、高压交联聚乙烯电缆还宜具有纵向阻水构造.
交流单相回路的电力电缆,不得有未经非磁性处理的金属带、钢线铠装。
在潮湿、含化学腐蚀环境或易受水浸泡的电缆，金属套、加强层、铠装上应有挤塑外套，水中电缆的粗钢丝铠装尚应有纤维外皮。
低温-20℃以下环境或药用化学液体浸泡场所，以及有低毒难燃性要求的电缆挤塑外套宜用聚乙烯外，其他情况可采用聚氯乙烯外套。
用在有水或化学液体浸泡场所的6～35KV重要的或35KV以上交联聚乙烯电缆，应具有负荷使用要求的金属塑料负荷阻水层、铅套、铝套或膨胀式阻水带等防水构造。
郑州特种电缆找恒天
选择自容式充油电缆的加强层类型，当线路未设置塞止式接头时，最高与最低之间的高差，应符合下列要求：仅径向有铜带等加强层，允许高差为40m，但用于重要回路时宜为30m；径向和纵向均有铜带等加强层，允许高差为80m，但用于重要回路时宜为60m。
直埋敷设电缆的外护层选择，电缆承受较大压力或有机械损伤危险时，应有加强层或钢带铠装。
在流砂层、回填土地带等可能出现位移的土壤中，电缆应有铠装。
白蚁严重危害且塑料电缆未有尼龙外套时可采用金属套或钢带铠装。
控制电缆价格我们找恒天
空气中固定敷设电缆，油浸纸绝缘铅套电缆直接在臂式支架上敷设时，应具有钢带铠装。
小截面挤塑绝缘电缆直接在臂式支架上敷设时，宜具有钢带铠装。
在地铁、商业设施等安全性要求高而鼠害严重的场所，塑料绝缘电缆要具有金属套或钢带铠装。
电缆位于高落差的受力条件下时，可采用钢丝铠装，其他情况宜用聚氯乙烯外套。
严禁在封闭式通道内使用纤维外套的明敷电缆。
移动式电气设备等需经常弯移或有较高柔性要求回路的电缆，应采用橡皮外护套。
有放射线场所里的电缆，应具有耐受放射线的聚氯乙烯、氯丁橡皮、氯磺化聚乙烯等防护外套。
敷设于保护管中的电缆，应具有挤塑外套；油浸纸绝缘铅套电缆宜含有钢铠层。
在沟渠、不通航小河等水下敷设电缆，可选用钢带铠装。
江河湖海中的电缆，采用的钢丝铠装型式应满足受力条件。
屏蔽电缆恒天最全
敷设路径通过不同条件时电缆外套的选择对线路总长未超过电缆制造长度的，宜选用满足全线条件的同一种或差别尽量小的一种以上类型。
