在使用您的燃气表前，请详细阅读以下信息：CG-Z-JRB2.5IC卡家用膜式燃气表技术指标符合国家标准GB/T6968-1997及建设部CJ/T112-2000行业标准的要求，采用家用燃气表JJG577-2005检定规程，可适用于城市管道煤气、天然气、石油液化气、沼气等燃气气源的自动计量和收费控制。
该燃气表有两套显示系统，分别为机械字轮显示器和以微电脑为控制器的液晶显示器/。
In the use of your gas meter, please read the following information:CG-Z-JRB2.5IC card household diaphragm gas meter conform to the demand of GB/T6968-1997 "diaphragm gas meter" and CJ/T112-2000 "IC Card Household Diaphragm Gas Meter" standard, using domestic gas meter JJG577-2005 test procedures, applicable in cities pipeline gas, natural gas, liquefied petroleum gas, methane gas and other gas sources, automatic metering and charging control. The gas meter has two sets of display systems, mechanical character-round display and microcomputer controller's LCD display .1、开阀：当您的表具上的“存（余）量”大于0 m3、同时表具没有“换电池”、“故障”提示时，表具的阀门将自动打开，同时在液晶上会显示“开阀”字样，否则您需要检查表具向您提示的信息，并根据所提示的信息进行操作。

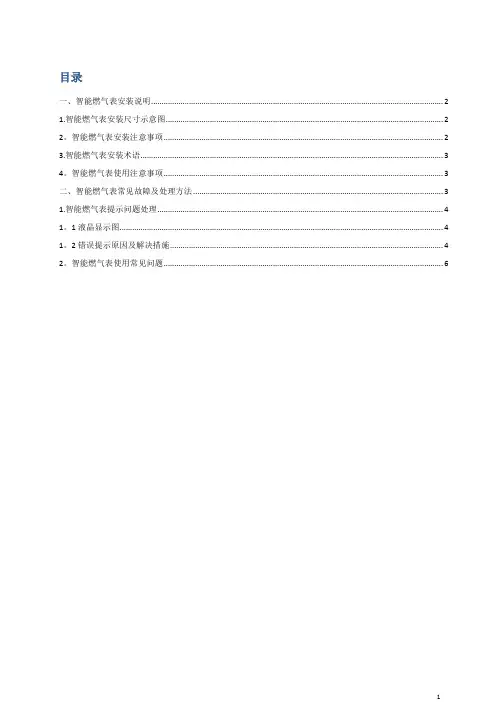

目录一、智能燃气表安装说明 (2)1.智能燃气表安装尺寸示意图 (2)2。
智能燃气表安装注意事项 (2)3.智能燃气表安装术语 (3)4。
智能燃气表使用注意事项 (3)二、智能燃气表常见故障及处理方法 (3)1.智能燃气表提示问题处理 (4)1。
1液晶显示图 (4)1。
2错误提示原因及解决措施 (4)2。
智能燃气表使用常见问题 (6)1一、智能燃气表安装说明1。
智能燃气表安装尺寸示意图产品规格H（mm）W（mm）D（mm）E(mm）A(mm）G1.6G2。
5226 205 168 68 130G42。
智能燃气表安装注意事项●燃气气质应符合《GB 50028-2006 城镇燃气设计规范》的要求，由具有资质的专业部门按照《GB 3836。
15—2010 爆炸性气体环境用电气设备第15部分：危险场所电气安装(煤矿除外）》的要求进行安装调试。
●燃气表不得安装在卧室、浴室及易燃易爆区域,应安装在通风干燥的地方，远离明火至少1.5米,避免阳光直射。
如图所示:●燃气表应直立安装并按壳体上标明的气体入口方向正确联接,施加给表接头的力矩应不能超过80N·m，安装前,应先排除管道内的铁渣、灰尘和水等杂物。
●在安装燃气表及其它配套设施时，请确保距离燃气表任一表面至少50cm的范围内，不得存在磁感应强度大于20mT的磁场.●燃气表入口处的管道必须安装一个关闭气路的阀门（进气总阀)。
燃气表安装好后，应检查联接处的密封性，严禁用明火检漏。
进入燃气表内的气体压力不得超过其规定的最大压力值。
●智能燃气表安装前后需用空气进行气密性检漏，检测压力不得超过10kPa。
严禁使用明火。
3。
智能燃气表安装术语使用压力：实际使用时管道的压力（建议在 0.5~10kpa 范围内）.最大工作压力：是燃气表密封性的安全限值，通常最高值为 50kpa,一般不建议在这个压力下长期使用。
管道压力:是指燃气在管道中的输送压力,一般在 2.6 公斤力左右（ 1 公斤力=100kPa），属于高压燃气范畴，不能直接入户,必须调压后才能使用。

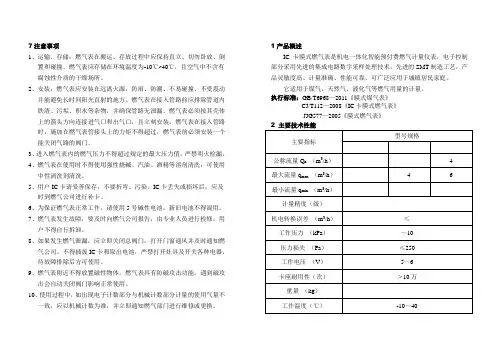

7注意事项1、运输、存储：燃气表在搬运、存放过程中应保持直立、切勿卧放、倒置和碰撞，燃气表应存储在环境温度为-10℃~40℃，且空气中不含有腐蚀性介质的干燥场所。
2、安装：燃气表应安装在远离火源，防雨、防潮、不易碰撞、不受震动并能避免长时间阳光直射的地方。
燃气表在接入管路前应排除管道内铁渣、污垢、积水等杂物，并确保管路无泄漏。
燃气表必须按其壳体上的箭头方向连接进气口和出气口，且立刻安装。
燃气表在接入管路时，施加在燃气表管接头上的力矩不得超过，燃气表前必须安装一个能关闭气路的阀门。
3、进入燃气表内的燃气压力不得超过规定的最大压力值，严禁明火检漏。
4、燃气表在使用时不得使用强性烧碱、汽油、酒精等溶剂清洗，可使用中性清洗剂清洗。
5、用户IC卡请妥善保存，不要折弯、污染。
IC卡丢失或损坏后，应及时到燃气公司进行补卡。
6、为保证燃气表正常工作，请使用5号碱性电池。
新旧电池不得混用。
7、燃气表发生故障，要及时向燃气公司报告，由专业人员进行检修，用户不得自行拆卸。
8、如果发生燃气泄漏，应立即关闭总阀门，打开门窗通风并及时通知燃气公司。
不得插拔IC卡和取出电池，严禁打开灶具及开关各种电器，待故障排除后方可使用。
9、燃气表附近不得放置磁性物体，燃气表具有防磁攻击功能，遇到磁攻击会自动关闭阀门影响正常使用。
10、使用过程中，如出现电子计数部分与机械计数部分计量的使用气量不一致，应以机械计数为准，并立即通知燃气部门进行维修或更换。
1产品概述IC卡膜式燃气表是机电一体化智能预付费燃气计量仪表，电子控制部分采用先进的集成电路数字采样处理技术，先进的SMT制造工艺，产品灵敏度高、计量准确、性能可靠，可广泛应用于城镇居民家庭。
它适用于煤气、天然气、液化气等燃气用量的计量。
执行标准：GB/T6968—2011《膜式煤气表》CJ/T112—2008《IC卡膜式燃气表》JJG577—2005《膜式燃气表》贮存温度（℃）-25～553 外形尺寸图1、基表2、电池舱3、IC卡插口(打开电池舱盖)4、液晶显示屏5、查询按键6、铭牌7、内置阀门8、条形码9、控制盒10、合格证4 功能说明按键显示在剩余气量和总用气量之间切换；电池电压低于时，阀未关则进行关阀，并通过蜂鸣器进行提示，同时液晶长显30秒，至此再无其他动作。

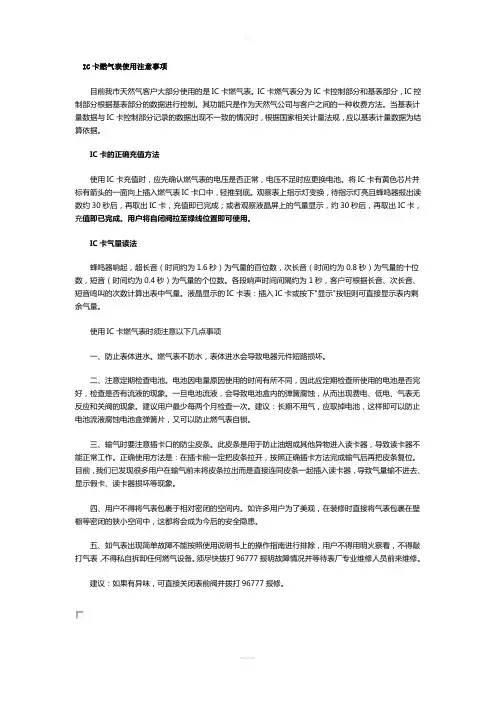

IC卡燃气表使用注意事项目前我市天然气客户大部分使用的是IC卡燃气表。
IC卡燃气表分为IC卡控制部分和基表部分，IC控制部分根据基表部分的数据进行控制。
其功能只是作为天然气公司与客户之间的一种收费方法。
当基表计量数据与IC卡控制部分记录的数据出现不一致的情况时，根据国家相关计量法规，应以基表计量数据为结算依据。
IC卡的正确充值方法使用IC卡充值时，应先确认燃气表的电压是否正常，电压不足时应更换电池。
将IC卡有黄色芯片并标有箭头的一面向上插入燃气表IC卡口中，轻推到底。
观察表上指示灯变换，待指示灯亮且蜂鸣器报出读数约30秒后，再取出IC卡，充值即已完成；或者观察液晶屏上的气量显示，约30秒后，再取出IC卡，充值即已完成。
用户将自闭阀拉至绿线位置即可使用。
IC卡气量读法蜂鸣器响起，超长音（时间约为1.6秒）为气量的百位数，次长音（时间约为0.8秒）为气量的十位数，短音（时间约为0.4秒）为气量的个位数。
各段响声时间间隔约为1秒，客户可根据长音、次长音、短音鸣叫的次数计算出表中气量。
液晶显示的IC卡表：插入IC卡或按下"显示"按钮则可直接显示表内剩余气量。
使用IC卡燃气表时须注意以下几点事项一、防止表体进水。
燃气表不防水，表体进水会导致电器元件短路损坏。
二、注意定期检查电池。
电池因电量原因使用的时间有所不同，因此应定期检查所使用的电池是否完好，检查是否有流液的现象。
一旦电池流液，会导致电池盒内的弹簧腐蚀，从而出现费电、低电、气表无反应和关阀的现象。
建议用户最少每两个月检查一次。
建议：长期不用气，应取掉电池，这样即可以防止电池流液腐蚀电池盒弹簧片，又可以防止燃气表自锁。
三、输气时要注意插卡口的防尘皮条。
此皮条是用于防止油烟或其他异物进入读卡器，导致读卡器不能正常工作。
正确使用方法是：在插卡前一定把皮条拉开，按照正确插卡方法完成输气后再把皮条复位。
目前，我们已发现很多用户在输气前未将皮条拉出而是直接连同皮条一起插入读卡器，导致气量输不进去、显示假卡、读卡器损坏等现象。
IC卡预付费燃气表使用说明书1 概述1.1 用途和适用范围ZG1.6-1、ZG2.5-1型IC卡预付费燃气表（以下简称燃气表）是一种智能预付费式流量计量仪表，适用于压力范围为（0.5－20）kPa的天然气、液化气、城市管道煤气等可燃气质的流量累积计量，且可实现预付费管理。
各种不同的规格可广泛应用于城镇居民家庭。
1.2 产品特点燃气表使用智能化计量控制装置，具有防拆、抗磁场干扰、保密性强、可靠性高等优点。
采用8位液晶显示读数，各种信息以中文显示，界面直观。
该表实行"一表一卡"制，加密系统完善，使用户利益得到保证。
1.3 型号与含义Z G□—□设计序号产品规格(公称流量)燃气表智能式1.4 产品规格1.6m3/h；2.5m3/h1.5 正常使用环境温度范围：-10℃～+40℃; 1.6 相对湿度：＜93%1.7 执行标准 GB/T6968-1997 CJ/T112-2000 1.8 准确度等级 B 级 2 主要结构及工作原理2.1 结构ZG1.6-1、ZG2.5-1型IC 卡预付费燃气表是在基表基础上加装电子控制器组成的，电子控制器主要由控制模块、信号采集模块及阀门执行机构三部份组成。
2.2 工作原理燃气表采用逻辑加密卡（简称IC 卡）作为信息载体，当系统在电压监测电路的监测下正常工作时，控制模块从IC 卡中读入数据，并进行数据交换，将燃气表的相关气量信息和工作状态等信息写入IC 卡，并通过IC 卡反馈到售气管理系统中。
当用气时，控制模块接收来自采集模块的信号，对表内的气量信息作相应的计量处理，当表内剩余气量降至0时，控制模块发出关闭阀门的指令以切断气路，阻止用气，直到用户重新向燃气表输入所购的气量时，才可恢复用气，从而实现预付费管理。
当控制模块接收到磁场干扰、过流等信号时，则会发出关阀指令以关断气路，并将燃气表相应的状态信息送到LCD 显示，当用户插入IC 卡时，控制模块会将这些状态信息写入IC 卡，当再次购气时，售气管理系统会读取IC 卡中的这些状态信息并存储到数据库，实现信息的反馈。
cg-l-4燃气表说明书CG-L系列预付费温度补偿燃气表规格型号：G1.6、G2.5、G4壳体材质：不锈钢；流量范围：0.016-6m³本产品内设置机械温度转换装置，当燃气表在不同温度下工作时，机械温度补偿装置能够补偿由于温度变化产生的体积变化，实现不同温度条件下计量体积的等效计量。
该产品在室外使用时，能够有效的弥补温度变化产品的气量损失和计量误差，减少能源损耗，实现公平计量，有着明显的经济和社会效益。
CG-L系列IC卡燃气表是在普通膜式燃气表的基础上加装电子控制模块、液晶显示模块及电机阀等组件组成的一种智能燃气表。
集液晶显示，燃气自动扣费，阀门开关控制等功能于一体的燃气计量仪表。
此款IC卡燃气表实现了“先购买，后用气”的功能，省去了人工入户抄表这种“费力不讨好”的抄表收费方式，大大提高了燃气运营企业的管理效率，方便了用户的使用。
由于该产品计量精度高、使用寿命长、便于管理等特点，目前IC卡燃气表在天然气计量领域市场占有率非常高。
IC卡燃气表功能特点预付费功能：实现先交费后用气的功能，解决燃气公司收费和入户抄表难的问题；剩余量提示：根据剩余气量及电池电量，当低于设定值时，及时提示用户购气和更换电池；信息回传：燃气表的所有气量信息、气表状态及故障信息，都可以通过IC卡片上传到购气软件系统中，使抄表员无需上门即可了解用户家燃气表信息；充值门限：可通过售气软件系统设定购气限额，防止用户囤气，从而减少燃气公司因气价波动而带来的损失；与燃气泄漏报警器联动：当有燃气泄漏，报警器报器时，燃气表自动切断内置阀门，防止燃气进一步泄漏，提高燃气使用安全性；防磁干扰功能：当检测到外界磁场干扰时，燃气表会自动关闭阀门，切断供气；传感器故障自检、报警功能：当传感器被干扰或阀门发生故障时，燃气表会以液晶显示及声音报警的方式进行提示；故障自诊断功能：IC卡智能燃气表具有故障或误操作的自诊断功能，当确定表发生故障，关闭阀门并将该故障或误操作通过故障代码的形式显示在LCD液晶屏上，用户根据故障代码提示进行应对处理；控制模块：全部进行过三防处理，密封性好，可避免厨房水气，油烟等外界因素对电气组件的影响；IC卡温度补偿燃气表技术参数：IC卡温度补偿燃气表规格尺寸。
IC卡燃气表使用注意事项目前我市天然气客户大部分使用的是IC卡燃气表。
IC卡燃气表分为IC卡控制部分和基表部分，IC控制部分根据基表部分的数据进行控制。
其功能只是作为天然气公司与客户之间的一种收费方法。
当基表计量数据与IC卡控制部分记录的数据出现不一致的情况时，根据国家相关计量法规，应以基表计量数据为结算依据。
IC卡的正确充值方法使用IC卡充值时，应先确认燃气表的电压是否正常，电压不足时应更换电池。
将IC卡有黄色芯片并标有箭头的一面向上插入燃气表IC卡口中，轻推到底。
观察表上指示灯变换，待指示灯亮且蜂鸣器报出读数约30秒后，再取出IC卡，充值即已完成；或者观察液晶屏上的气量显示，约30秒后，再取出IC卡，充值即已完成。
用户将自闭阀拉至绿线位置即可使用。
IC卡气量读法蜂鸣器响起，超长音（时间约为1.6秒）为气量的百位数，次长音（时间约为0.8秒）为气量的十位数，短音（时间约为0.4秒）为气量的个位数。
各段响声时间间隔约为1秒，客户可根据长音、次长音、短音鸣叫的次数计算出表中气量。
液晶显示的IC卡表：插入IC卡或按下"显示"按钮则可直接显示表内剩余气量。
使用IC卡燃气表时须注意以下几点事项一、防止表体进水。
燃气表不防水，表体进水会导致电器元件短路损坏。
二、注意定期检查电池。
电池因电量原因使用的时间有所不同，因此应定期检查所使用的电池是否完好，检查是否有流液的现象。
一旦电池流液，会导致电池盒内的弹簧腐蚀，从而出现费电、低电、气表无反应和关阀的现象。
建议用户最少每两个月检查一次。
建议：长期不用气，应取掉电池，这样即可以防止电池流液腐蚀电池盒弹簧片，又可以防止燃气表自锁。
三、输气时要注意插卡口的防尘皮条。
此皮条是用于防止油烟或其他异物进入读卡器，导致读卡器不能正常工作。
正确使用方法是：在插卡前一定把皮条拉开，按照正确插卡方法完成输气后再把皮条复位。
目前，我们已发现很多用户在输气前未将皮条拉出而是直接连同皮条一起插入读卡器，导致气量输不进去、显示假卡、读卡器损坏等现象。
在使用您的燃气表前，请详细阅读以下信息：CG-Z-JRB2.5IC卡家用膜式燃气表技术指标符合国家标准GB/T6968-1997及建设部CJ/T112-2000行业标准的要求，采用家用燃气表JJG577-2005检定规程，可适用于城市管道煤气、天然气、石油液化气、沼气等燃气气源的自动计量和收费控制。
该燃气表有两套显示系统，分别为机械字轮显示器和以微电脑为控制器的液晶显示器/。
In the use of your gas meter, please read the following information:CG-Z-JRB2.5IC card household diaphragm gas meter conform to the demand of GB/T6968-1997 "diaphragm gas meter" and CJ/T112-2000 "IC Card Household Diaphragm Gas Meter" standard, using domestic gas meter JJG577-2005 test procedures, applicable in cities pipeline gas, natural gas, liquefied petroleum gas, methane gas and other gas sources, automatic metering and charging control. The gas meter has two sets of display systems, mechanical character-round display and microcomputer controller's LCD display .1、开阀：当您的表具上的“存（余）量”大于0 m3、同时表具没有“换电池”、“故障”提示时，表具的阀门将自动打开，同时在液晶上会显示“开阀”字样，否则您需要检查表具向您提示的信息，并根据所提示的信息进行操作。
2、关阀：您的表具系统具备智能判别能力，如果表具上的“存（余）量”小于等于0 m3、或者出现“故障：干扰”、“换电池”字样时，若已打开的阀门此时将被关闭，液晶上原有的“开阀”字样将会消失。
如果您希望打开阀门以便使用，那么您需要确认是由于“存（余）量”不足造成的不开阀，还是由于电池电量不足、故障造成的不开阀，然后根据您所获得的信息进行下一步操作。
3、充值操作：当您的表具的液晶上显示“请充值”字样时，说明您的表具的“存（余）量”已小于3 m3，此时，您需要进行充值操作；首先，带上您的用户IC卡到燃气运营商的服务点进行充值操作；然后，再将您的用户IC卡按正确的方向插入表具的IC卡座，表具读入数据后，会在液晶上按照“购入”—＞“总量”—＞“存量”—＞“用量”的步骤进行显示您表具上的数据。
4、换电池操作：当表具的电池电压过低时，表具的液晶将会显示“换电池”，同时阀门将会关闭，此时，您需要将表具中的旧电池取出，然后装上您预先准备发好的新碱性电池，待系统重新启动即可。
1, open valve: When your meter with the "remain" more than 0m3, and don’t display "change batteries", "failure", the valve of meter will automatically open, at the same time the LCD show "Open valve". If not, you need to check the meter with the information and based on the information to operate.2, close valve: the system has the ability of smart discriminant, if the meter with the "remain" less than or equal 0 m3, or display "failure: interference", "change batteries", the opened valve now will be close and the sign of “open valve” will disappear. If you want to open the valve to use, you need to confirm the reason of closed valve, and then operate next step according to the information you make.3, recharge operation: When your meter display "Please recharge", it indicate the gas remaining less than 3m3. Now must recharge operation. First, take your IC card to the gas operator's service points and recharge operation. Then take the IC card into IC card connector, the meter read data and display the data according to the step “buy——total——stock——use”.4, Replacing battery: When the voltage of meter is too low, the LCD will display "replace battery", at this time the valve will be closed. You must use new batteries instead of old, until the system can be restarted.5、查询操作：将您的用户IC卡按正确的方向插入表具的IC卡座，表具在读卡后，将在液晶上按照“存（余）量”—＞“总量”—＞“用量”的步骤显示，在显示完成后，如果您的表具上的“存（余）量”大于3 m3，液晶将被关闭，您可以根据显示的数据决定是否需要进行预充值。
6、当您的表具的“存（余）量”大于3 m3且表具没有电池电压过低时，表具的液晶显示器将会关闭，以节省您的表具系统的电力。
7、使用寿命的限制：您的燃气表的使用寿命受以下条件约束，当满足其中之一，就表明您的燃气表的使用寿命已到期，请联系您的燃气运营商予以更换：a 当使用年限已超过10年时，您的燃气表将词永久性关闭；b 当您的燃气表的“总量”大于999999.999 m3时，您的燃气表将永久性关闭；c 当您的燃气表的“存（余）量”与“购入”之和大于999999.99 m3时，您的燃气表将不再读卡。
其中，正式启用是以您第一次将您的用户IC卡插入您的燃气表的日期为启用时间的，因而，燃气表安装完成后，未正式启用的时间是不包含在内的。
5, Query operation: take IC card into the IC card connector, after the meter read the data, the LCD will display the data according to the step "remainf"——"" total "——" "use" . After finished, if your meter display “remain” less than 3m3, LCD will be closed, you will decide whether recharge according to the data.6, when your meter display “remain” more than 3m3 and voltage of the meter is too low, the LCD will be shut down to save the electricity of the meter.7, lifetime limits: the life of gas meter under the following conditions are bound to meet when one of them, that your gas meter on the service life has expired, please contact your gas operator to be replaced:a. When using more than 10 years, gas meter will be permanently closed;b. When the gas meter display "total" is more than 999999.999 m3, it will be permanently closed;c. When the sum "remain" and "buy" is more than 999999.99 m3, the gas meter will no longer read data.Note: The beginning time is the date taking IC card into IC card connector first time.故障诊断与排除“故障：干扰”：引发此故障的原因有两种：1、在燃气表具附近存在强磁场源，请移除磁场源或改变表具的装机位置，避免磁场的干扰；2、由于运输、摔打、振动造成内部的传感器损坏，请联系您当地的燃气运营商，以排除故障。
“故障：计量”：请与当地的燃气运营商联系，让运营商派员前来排除故障。
“故障：非法”：造成非法故障的原因，通常是因为您对表具本身作了一些非法的操作，例如攻击、拆卸等等，此时，您应与当地燃气运营商联系，以便再付费更换表具。
