大家都知道造价人员最缺的就是工地现场经验，特别是刚入门的朋友，有些东西 光靠在办公室想象是很难下手的，还有些，对工地现场不了解的话，还容易套错定 额，把预制的套成现浇的，现场没做的，或者不需要做的也进入。现在将我现场拍
的一些照片上传，给大家做造价的一个感性认识
站长素材
ppt课件
1
Your Topic Goes Here
•
（注：后面还有）上面是我们一栋多层建筑一层需喷砂
前要涂一层的黑色底子
• 这个是我们所有屋顶的成品图，水箱和厨房出气孔
ppt课件
2
这个是 我们的卫生间处的翻边200高度，大家注意了，他的边角处竟然都是用 的砖模，那个砖是KP1砖，190*190*90的那种，竖起来差不多就是200高度， 在立模的时候都不需要用尺子量了，我反正是第一次看到，我平时都是在办公
ppt课件
35
• 筏板基础，升上来的钢筋是桩头接上去的
ppt课件
36
• 这张也是，那个大坑坑，就是传说中的集水坑
ppt课件
37
• 疑问：这个砼墙外面的外露钢筋是做什么用的？是不 是固定模板的？模板拆除了以后要截断的？不懂
ppt课件
38
• 这个是现场的钢丝网，一般施工单位拿过来的时候 是900MM的宽度，施工单位有时候会一分三使用， 有时候会一分2使用，决算的时候可以问问
ppt课件
39
• 窗台梁，这是后浇的，像刚开始做预算的时候，因 为工地大都是商品砼，没经验的会把这个当做商品 砼进去
ppt课件
40
• 这个是屋面钢筋，这个我没什么好补充的，有话要 说的同志请多多指教
室的，每次现场走走感觉都很新奇的。。
Transitional Page

c
（ 效果图）
（）
（平面布置图）
场地硬化围挡
施工现场南大门施工现场西大门
项目部大门 项目部围墙
民工宿舍外观 民工宿舍崭新的空调
整洁的项目部干净明亮的民工宿舍
阅读角 整齐的资料柜
洗手间 小便池
浴室
门禁系统工人通道 门禁系统管理人员通道
干净的施工场地 洗车槽
整齐的泥浆箱 垃圾分类收集
钢筋加工场堆码整齐的钢筋
机械设备保护 材料摆放整齐
氧气乙炔存放室
配电箱高压电箱
场地用电
应急仓库防汛应急物资
安全宣传画 特殊工种操作证
监测点保护
钢筋焊接工艺
防雨棚 标准养护室
工区卫生间安全镜
安全通道茶水室
安全告示
场地绿化
工区围挡 项目部前期围挡
交改宣传告示 排污管道
泥浆棚 备用发电机
定期检查灭火器 氧气乙炔瓶保护架
基坑护栏 长臂挖掘机
娱乐室
鞋架厨房
交通指示牌小型机械防雨棚
脚手架堆放 钢支撑堆放
焊条 材料库内摆放
养护室操作规程 振动机
配电箱
基坑护栏宣传牌 奖罚牌
危险源告示
行为规范漫画
焊接展示牌 测斜管保护
向项目部走廊一脚
升旗台。

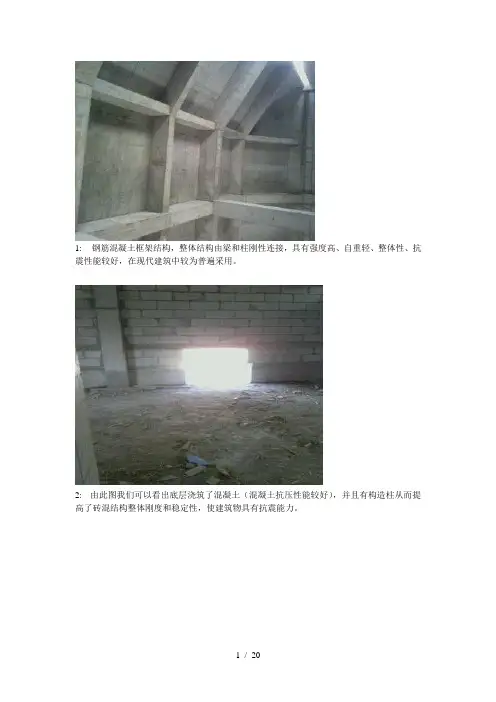

1:钢筋混凝土框架结构，整体结构由梁和柱刚性连接，具有强度高、自重轻、整体性、抗震性能较好，在现代建筑中较为普遍采用。
