室外雨污水管道资料(1)

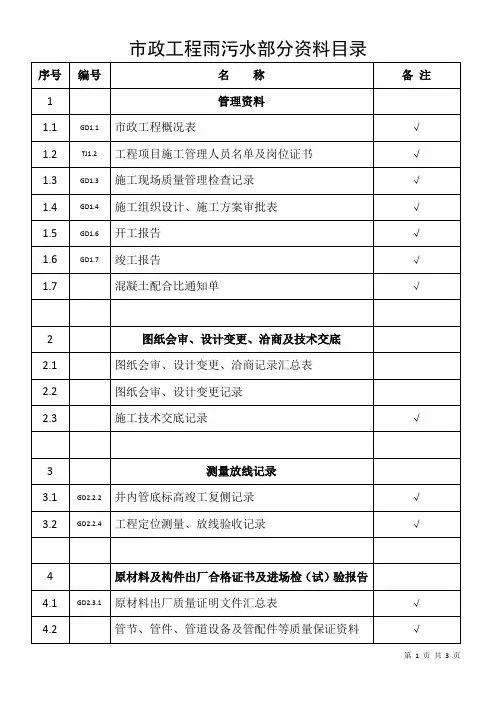

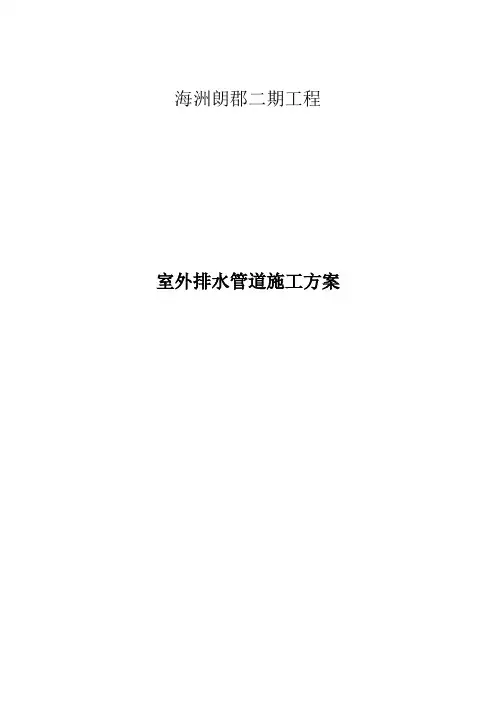

室外降水污水管道施工方案
一、出土与开挖
1. 地面划线
施工前根据设计要求在现场进行标高和线路划线，并进行贴标示。

2. 出土
出土时应分区域逐层进行，严格按照标高和线路进行挖掘，保证管道正常敷设。

3. 土方回填
管道敷设完成后应按照标准进行回填。

土方回填应分为上中下三层，并严格对土方进行压实。

二、管道敷设
1. 管道材质
本工程使用PVC管进行敷设，管道材质应符合施工标准和环保要求。

2. 管道敷设及连接
管道敷设按照设计要求和地面标高进行，应根据管道结构形式和交会情况确定连接角度，连接口应严格按照工艺要求进行处理，连接处要验收。

三、施工安全
1. 安全技术培训
施工前，施工方应组织相关人员进行安全技术培训，掌握相关操作技能及注意事项。

2. 安全防护
现场安排专人负责安全防护工作，要求所有施工人员必须按照规定穿戴好相关安全防护用品，做到人员和设备双重防护。

3. 废弃物处理
废弃物应及时清除，统一堆放，并安排专人负责运送、处理。

四、工程质量验收
本工程验收应符合相关施工标准和质量规范要求，对所有重要工序都应实行质量检查和评定，做到满足要求。

五、环保要求
本工程应符合环保要求，严格控制施工污染和扬尘，对废弃物要进行分类存放并统一处理，保护周边环境。

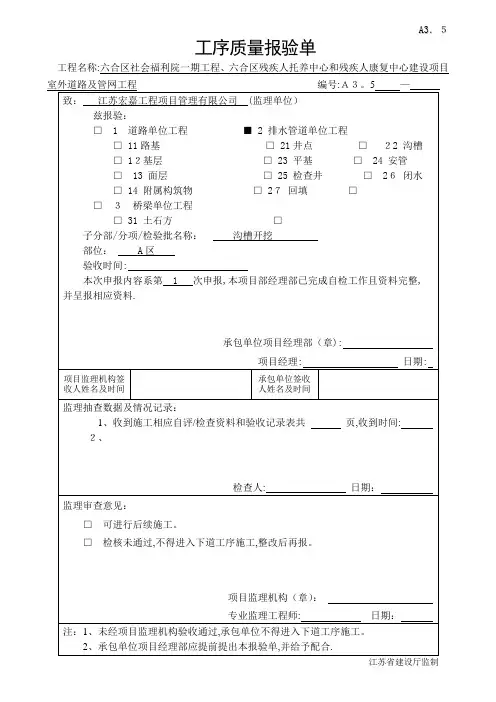

A3．５工序质量报验单工程名称:六合区社会福利院一期工程、六合区残疾人托养中心和残疾人康复中心建设项目江苏省建设厅监制沟槽开挖与地基处理工程验收批质量验收记录质验表(水管）- 1 建设单位：南京市六合区建筑工程局监理单位: 江苏宏嘉工程项目管理有限公司预检工程检查记录质检表(水管)—2 建设单位：南京市六合区建筑工程局监理单位:江苏宏嘉工程项目管理有限公司南京市市政公用工程质量安全监督站监制隐蔽工程检查验收记录质检表（水管)—3 建设单位：南京市六合区建筑工程局监理单位: 江苏宏嘉工程项目管理有限公司A3。

5工序质量报验单工程名称：六合区社会福利院一期工程、六合区残疾人托养中心和残疾人康复中心建设项江苏省建设厅监制管道基础工程验收批质量验收记录质验表(水管）—５建设单位：南京市六合区建筑工程局监理单位: 江苏宏嘉工程项目管理有限公司南京市市政公用工程质量安全监督站监制预检工程检查记录质检表（水管)—２建设单位：南京市六合区建筑工程局监理单位: 江苏宏嘉工程项目管理有限公司南京市市政公用工程质量安全监督站监制隐蔽工程检查验收记录质检表（水管）—３建设单位: 南京市六合区建筑工程局监理单位:江苏宏嘉工程项目管理有限公司南京市市政公用工程质量安全监督站监制Ａ３。

５工序质量报验单工程名称:六合区社会福利院一期工程、六合区残疾人托养中心和残疾人康复中心建设项目管道铺设工程验收批质量验收记录质验表（水管)—13建设单位：南京市六合区建筑工程局监理单位: 江苏宏嘉工程项目管理有限公司施工单位：南京鸿淼水利工程有限公司合同号:编号：预检工程检查记录质检表(水管）—2 建设单位: 南京市六合区建筑工程局监理单位: 江苏宏嘉工程项目管理有限公司南京市市政公用工程质量安全监督站监制隐蔽工程检查验收记录质检表（水管)—3 建设单位: 南京市六合区建筑工程局监理单位: 江苏宏嘉工程项目管理有限公司Ａ3。

5工序质量报验单工程名称:六合区社会福利院一期工程、六合区残疾人托养中心和残疾人康复中心建设项目江苏省建设厅监制接口连接工程验收批质量验收记录(化学建材管)质验表(水管）—12 建设单位：南京市六合区建筑工程局监理单位: 江苏宏嘉工程项目管理有限公司施工单位:南京鸿淼水利工程有限公司合同号: 编号：预检工程检查记录质检表（水管)-2 建设单位: 南京市六合区建筑工程局监理单位：江苏宏嘉工程项目管理有限公司南京市市政公用工程质量安全监督站监制隐蔽工程检查验收记录质检表（水管)—3 建设单位: 南京市六合区建筑工程局监理单位:江苏宏嘉工程项目管理有限公司Ａ３。

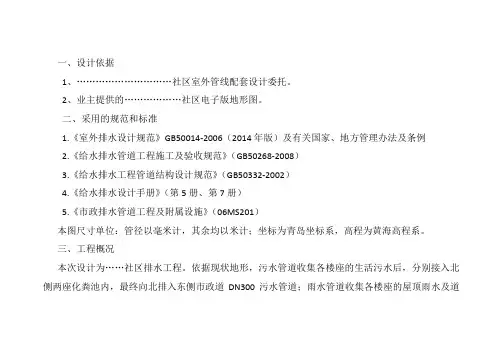

一、设计依据1、…………………………社区室外管线配套设计委托。

2、业主提供的………………社区电子版地形图。

二、采用的规范和标准1.《室外排水设计规范》GB50014-2006（2014年版）及有关国家、地方管理办法及条例2.《给水排水管道工程施工及验收规范》（GB50268-2008）3.《给水排水工程管道结构设计规范》（GB50332-2002）4.《给水排水设计手册》（第5册、第7册）5.《市政排水管道工程及附属设施》（06MS201）本图尺寸单位：管径以毫米计，其余均以米计；坐标为青岛坐标系，高程为黄海高程系。

三、工程概况本次设计为……社区排水工程。

依据现状地形，污水管道收集各楼座的生活污水后，分别接入北侧两座化粪池内，最终向北排入东侧市政道DN300污水管道；雨水管道收集各楼座的屋顶雨水及道路雨水后，最终排入东侧现状市政道路内DN500雨水管道。

四、设计参数（一）污水设计参数1、排水定额：200×0.85L/d.P2、人口密度：500人/公顷（二）雨水设计参数1、雨水设计重现期：P＝2年2、径流系数：综合径流系数ψ＝0.65五、工程设计1、雨水工程于各楼座前后布置DN300雨水管道，收集各楼座屋面及地面雨水径流后；于小区西侧干路布置DN400-DN500雨水管道，最终出路为小区东侧现状道路预留雨水检查井。

2、污水工程于各楼座前后距布置DN200污水管道，收集各楼座生活污水及废水后，排入院区东侧DN300污水管道，最终向北排入东侧市政道DN300污水管道.六、主要工程量七、管材、管基及附属设施1、管材1.管材：本次工程排水管道均采用HDPE双壁波纹埋地排水管道，采用环刚度应S》8级；管材应符合国家有关技术规范和质量标准。

2、管道基础a．管道落在非淤泥质原状土层上，地基承载力大于110Kpa，采用砂垫层基础，做法详见06MS201-1/9。

b．管道落在腐殖土或淤泥层上，换填50cm碎石夯实，地基承载力大于110Kpa后，采用砂垫层基础，做法详见06MS201-1/9。

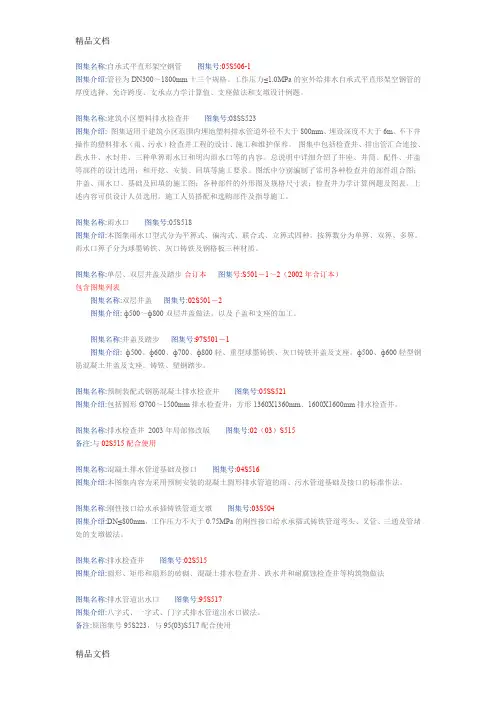

图集名称:自承式平直形架空钢管图集号:05S506-1图集介绍:管径为DN300～1800mm十三个规格、工作压力≤1.0MPa的室外给排水自承式平直形架空钢管的厚度选择、允许跨度、支承点力学计算值、支座做法和支墩设计例题。

图集名称:建筑小区塑料排水检查井图集号:08SS523图集介绍:图集适用于建筑小区范围内埋地塑料排水管道外径不大于800mm、埋设深度不大于6m、不下井操作的塑料排水（雨、污水）检查井工程的设计、施工和维护保养。

图集中包括检查井、排出管汇合连接、跌水井、水封井、三种单箅雨水日和明沟雨水口等的内容。

总说明中详细介绍了井座、井筒、配件、井盖等部件的设计选用；和开挖、安装、回填等施工要求。

图纸中分别编制了常用各种检查井的部件组合图；井盖、雨水口、基础及回填的施工图；各种部件的外形图及规格尺寸表；检查井力学计算例题及图表。

上述内容可供设计人员选用，施工人员搭配和选购部件及指导施工。

图集名称:雨水口图集号:05S518图集介绍:本图集雨水口型式分为平箅式、偏沟式、联合式、立箅式四种，按箅数分为单箅、双箅、多箅。

雨水口箅子分为球墨铸铁、灰口铸铁及钢格板三种材质。

图集名称:单层、双层井盖及踏步合订本图集号:S501－1～2（2002年合订本）包含图集列表图集名称:双层井盖图集号:02S501－2图集介绍:ф500～ф800双层井盖做法，以及子盖和支座的加工。

图集名称:井盖及踏步图集号:97S501－1图集介绍:ф500、ф600、ф700、ф800轻、重型球墨铸铁、灰口铸铁井盖及支座。

ф500、ф600轻型钢筋混凝土井盖及支座。

铸铁、塑钢踏步。

图集名称:预制装配式钢筋混凝土排水检查井图集号:05SS521图集介绍:包括圆形Ø700～1500mm排水检查井；方形1360X1360mm、1600X1600mm排水检查井。

图集名称:排水检查井2003年局部修改版图集号:02（03）S515备注:与02S515配合使用图集名称:混凝土排水管道基础及接口图集号:04S516图集介绍:本图集内容为采用预制安装的混凝土圆形排水管道的雨、污水管道基础及接口的标准作法。

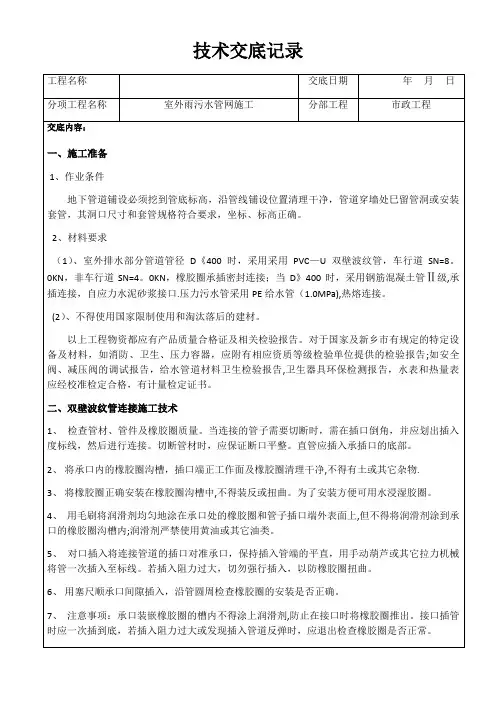

×××住宅小区室外排水管道施工技术交底1 适用范围适用于本小区室外雨污水管道施工。

2 施工准备2.1 技术准备1。

施工前做好施工图纸的会审，编制施工方案及做好技术交底工作。

2。

施工前对现况管线构筑物的平面位置和高程与施工管线的关系，经核实后,将了解和掌握的情况标注在图纸上。

3。

完成施工交接桩、复测工作，并进行护桩及加密桩点布置。

4。

管节的水压试验、砂浆配合比、回填土的最佳密实度试验已完成。

2.2 材料要求1.预应力钢筋混凝土管(1）管材混凝土设计强度等级不得低于40MPa，管道抗渗性能检验压力试验合格，抗裂性能达到抗裂检验压力指标要求。

（2)承口和插口工作面光洁平整，局部凹凸度用尺量不超过2mm，不应有蜂窝、灰渣、刻痕和脱皮现象，钢筋保护层厚度不得超过止胶台高度。

（3)管体内外表面应无露筋、空鼓、蜂窝、裂纹、脱皮、碰伤等缺陷，保护层不得有空鼓、裂纹、脱落.管体外表面应有标记，应有出厂合格证，注明管材型号、出厂水压试验的结果、制造及出厂日期、厂质检部门签章。

2.接口胶圈(1）承插式钢筋混凝土排水管道接口所采用的密封胶圈,应采用耐腐蚀的专用橡胶材料制成。

密封胶圈使用前必须逐个检查，不得有割裂、破损、气泡、飞边等缺陷。

其硬度、压缩率、抗拉力、几何尺寸等均应符合有关规范及设计规定。

(2）密封胶圈应有出厂检验质量合格的检验报告。

产品到达现场后,应抽检5％的密封橡胶圈的硬度、压缩率和抗拉力，其值不应小于出厂合格标准.3.水泥：采用强度等级32。

5以上的硅酸盐水泥、普通硅酸盐水泥或矿渣硅酸盐水泥。

水泥进场应有产品合格证和出厂检验报告,进场后应对强度、安定性及其他必要的性能指标进行取样复试，其质量必须符合国家现行标准《硅酸盐水泥、普通硅酸盐水泥》(GB 175)等的规定。

当对水泥质量有怀疑或水泥出广超过3个月时,在使用前必须进行复试，并按复试结果使用。

不同品种的水泥不得混合使用。

4。

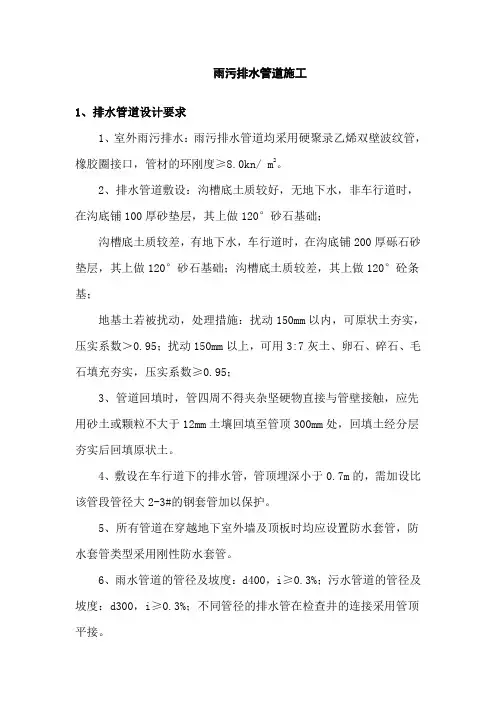

雨污排水管道施工1、排水管道设计要求1、室外雨污排水：雨污排水管道均采用硬聚录乙烯双壁波纹管，橡胶圈接口，管材的环刚度≥8.0kn/ m2。

2、排水管道敷设：沟槽底土质较好，无地下水，非车行道时，在沟底铺100厚砂垫层，其上做120°砂石基础；沟槽底土质较差，有地下水，车行道时，在沟底铺200厚砾石砂垫层，其上做120°砂石基础；沟槽底土质较差，其上做120°砼条基；地基土若被扰动，处理措施：扰动150mm以内，可原状土夯实，压实系数＞0.95；扰动150mm以上，可用3:7灰土、卵石、碎石、毛石填充夯实，压实系数≥0.95；3、管道回填时，管四周不得夹杂坚硬物直接与管壁接触，应先用砂土或颗粒不大于12mm土壤回填至管顶300mm处，回填土经分层夯实后回填原状土。

4、敷设在车行道下的排水管，管顶埋深小于0.7m的，需加设比该管段管径大2-3#的钢套管加以保护。

5、所有管道在穿越地下室外墙及顶板时均应设置防水套管，防水套管类型采用刚性防水套管。

6、雨水管道的管径及坡度：d400，i≥0.3%；污水管道的管径及坡度：d300，i≥0.3%；不同管径的排水管在检查井的连接采用管顶平接。

7、所有地下车库在地面的出入口处，排水沟的连接管的管径均为d200，i=1%；并应保证套管的管顶埋深小于0.3m。

如仍无法满足以上要求，应采用带盖板的管沟，将管道敷设在管沟内。

8、雨污排水检查井采用钢筋砼检查井，按国标图集02S515执行。

9、所有检查井、阀门井井盖、井座及消防池取水口：当设在车行道上的均采用重型球墨铸铁双层井座和井盖；当设在人行道下和绿化带的均采用轻型球墨铸铁单层井座和井盖；当设在有石材铺地处时，井盖可根据实际情况采用预制（盖顶面材料同铺地）。

各种井的井盖上应有“给水”、“雨水”、“污水”等表示其种类的标识，以免混淆。

2、施工顺序施工放线→沟槽开挖→管道安装→砂石基础摊铺→检查进施工→沟槽回填→井座井盖安装→检查、验收。
