陶土板幕墙施工工法(含节点详图)

1.1.陶土板幕墙施工工艺1.1.1.工艺流程埋件安装→立柱安装→横梁安装→避雷、防火隔断安装→隐蔽验收→面板安装→清理1.1.2.施工方法1．陶土板幕墙的骨架结构一般以便于制作和安装的钢结构为主，使用的材料为0235b.其横挺所用的为热镀锌角钢,规格为 L50x4mm,而立挺采用的则是矩形热镀锌方管,规格为 50mmx90mmx4mm。

在立柱和横梁连接时,采用不锈钢螺栓和铝合金弹簧片,使用刚性连接的形式。

2．陶土幕墙在设计时,采用的是开放式系统,幕墙露天面的排水功能可以通过接缝处的槽口实现,根据等压雨幕的原理,进行陶土板的拼接.在接缝处不能使用密封胶,以免影响幕墙的整体外观效果。

开放式系统在每一个窗口上方都安装有两个导水板,分立左右,可以通过其导流作用,将陶上板内侧因温度差异产生的冷凝水以及沿安装缝渗入的水导出到幕墙外侧.避免水对于幕墙的侵蚀作用。

陶土幕墙的通风功能同样可以通过陶土板的接缝槽实现,而墙体自身的结构以及陶土板背面的腔体,也有效保证了幕墙内侧的通风效果。

3．陶土幕墙施工工艺中,采用EPKM 胶条,对分缝件进行连接,并以柔性绝缘片,将横梁与挂接件隔离,以提高系统的抗震性能，还可以有效防止积水进入陶土板内部，防止相邻陶土板的碰撞以及其自身的侧向位移。

另外,这样的施工方式，也通过不同金属材料之间的电解腐蚀,起到了隔音和防止变形的作用。

1.1.3.操作要求1．陶土板幕墙的施工，简单来说,包括几个步骤。

首先对施工环境进行分析和测量,得出有效的数据,其次对立柱横梁以及连接组件的框架结构进行安装和调整,然后按照相应的工艺,在框架结构上安装陶土板,最后在安装完成后对幕墙进行整体的清洗,施工就宣告完成,其流程是十分简单的。

2．按照陶土板幕墙的设计原理,根据其上的立面分格需要在幕墙外立面放置一条水平方向的基准线,同时在其竖向主龙骨的安装位置,标识出垂直控制线,之后根据控制线对定位角码进行安装。

3．在角码安装完成后,要进行检查,确保其与控制线保持平行,同一控制线必须在一条直线上,若不合标准,则必须进行相应的调整。

板及板幕墙施工方案第一章，板简介1、板幕墙的历史人类对土的应用，据可靠的考古证据证明，已有超过6000年的历史。

土板幕墙——充分运用现有科技手段，通过的不可变特性铸就永恒的建筑视觉效果。

2、板的起源板，又称土板。

是目前全球流行的一种建筑幕墙装饰、百叶装饰以及室外墙面装饰的质轻体干挂材料。

板作为干挂幕墙材料，最早出现于1985年的欧洲，设计灵感来自于一位欧洲建筑师对于中国兵马俑的文化膜拜，将瓦的感觉从屋面转移到墙面，其特有的土质感和返璞归真的色泽，使建筑看起来更接近中国的兵马俑艺术。

随着90年代玻璃幕墙被大量的应用于建筑外观设计，那些有超前思想的建筑师，开始尝试将玻璃的明快、现代质感和板的沧桑久远的文明象征结合起来，形成古老与现代、原始感和科技感并存的建筑表现形式，并大获成功。

于是，板的制造，被国外一些敏锐的建材生产商所重视，并开始将板作为一种新的产业来规模化经营。

然而，板制造工艺的特殊性，又在其发展的过程中，被赋予了从生产到应用的极大创造性。

当板以“板”的形式更多的体现在建筑的外观设计之时，其产品的形式又随着设计的需求产生了诸多的变化。

这是板区别于其他干挂幕墙材料的不同之处。

板的制造工艺，起源于屋面瓦，进入二十世纪中叶以后，随着建筑外围护结构的概念出现，轻钢龙骨体系在建筑中的应用得到了迅速的发展；与此同时，用于挤出、干燥、烧制的机械设备，在这一时期也随着建筑瓷工业的发展，更趋于现代化、科技化和自动化。

在这一时期，建筑设计的语言也产生了变化，艺术表现手法上更趋于复古风潮，建筑表皮技术更趋于承载人类的文明以及城市的历史。

为了满足建筑设计的发展要求，生产板的制造商又根据自身的工艺特点，制造出形式各样的产品。

板的生产方法是将粘土经过不同配比，与水混炼成近似于雕塑用的泥状，经高吨位真空挤压机，通过设计好的模具出口挤出想要的产品泥胚，再经过相似于自然风干的干燥设备蒸发水分，最后经过超过1000℃的高温窑炉烧制而成。

开缝式陶土板幕墙施工工法开缝式陶土板幕墙是一种新型的外墙装饰材料，配合着陶土板制作技术，能够实现多样化的外表装饰效果。

本文将介绍开缝式陶土板幕墙施工工法，从材料准备、面层处理、裁剪安装等方面详细说明，以供工程师们进行参考。

材料准备开缝式陶土板幕墙所需材料比较简单，主要有以下几种：1.陶土板：选用质量优良的陶土板材料。

2.铝合金构件：采用铝合金制成，制作简单，并具有良好的承载能力。

3.闭口材料：使用耐久性好、抗紫外线性能强的密封胶。

4.安装配件：使用寿命长，质量好的合适规格的安装螺钉、膨胀螺母、螺栓等配件。

面层处理开缝式陶土板幕墙的面层处理主要有以下几个步骤：1.水平标线：先在建筑墙体上进行整体的水平标线，方方正正、层次分明。

2.防腐防撞处理：针对墙体进行预处理，原则上需进行腐蚀防治处理，保护墙体的结构。

3.面层平整处理：在防护处理结束后，对墙体表面进行平整处理，使其表面平整、细腻。

4.陶土板安装：在面层平整处理结束后，开始陶土板的安装工作。

陶土板裁剪安装1.陶土板裁剪：先分析出墙体需求陶土板的底长与高度，根据标准或定制工艺，将陶土板进行分割裁剪。

2.陶土板预排列：在裁剪好的陶土板上，在地面上进行预排列，根据墙体要求进行排列组合，确定安装效果。

3.安装膨胀螺丝：根据板安装位置进行预钻孔，然后安装膨胀螺丝，将板材的固定牢固，保证安装牢固。

4.构件安装：根据墙体结构情况合理选用构件，并按照安装说明书进行安装，验收一遍，保证安装良好。

5.封缝：在板与板之间以及板与边框之间进行密封，防止风沙和雨水渗透进来。

施工注意事项1.在施工过程中要注意保护周围的电线、管道等设备和人员安全。

2.施工过程中要严格按照要求操作，防止出现问题而影响施工进展。

3.陶土板安装处需重点进行监测，保证安装的水平度和垂直度。

4.施工完成后再进行一次全面的检查验收，保证全部安装项目都达到质量要求。

，开缝式陶土板幕墙作为一种新型的外墙装饰材料，具有外观美观、耐久性好、安装简便等特点，在现代建筑装饰中有着广泛的应用前景。

陶土板幕墙施工工法陕西xx集团第二建筑工程有限公司1. 前言陶土板幕墙是一种新型的墙体饰面材料，近几年在国内得到了人们的推广和认可，陶土板幕墙结合了陶制品永恒不变的特征，将现代幕墙技术融为一体，蕴含着几千年古老中国的传统陶文化，赋予了建筑物庄重而强烈的艺术美感，使传统原料与现代建筑巧妙完美的结合，产品本身具有极好的耐久性。

陶土板是环保材料、无须维护、历久弥新，色彩随时间推移更加绚丽，安装便捷可独立更换，具有天然环保、颜色丰富、自然质感、保温节能、重量轻、强度高、自洁等功能特点以及华贵、自身的完美将装饰效果发挥至极至，创造了高科技与生态学之间的和谐，具有较高的品位，同玻璃、金属、石材等幕墙在经济上有较高的性价比。

2. 工法特点2.1 规格精准采用先进的工艺设备，确保产品品质的稳定，全自动化温控系统，使得每件陶土板均具有精准的外形控制尺寸。

2.2 防火阻燃，耐久性好陶土板是不可燃材料，经过高温煅烧，耐酸碱性，抗冻融性好，耐久性好。

2.3更换简单陶土板幕墙独特的干挂安装系统可以自由装卸设计，使每块陶土板都可以在局部破损的情况下自由拆卸、更换，而不会对幕墙整体造成破坏。

2.4 自由切割陶土板高强度的物理特性使之能够随意切割，满足多样的建筑造型及设计理念要求的多样化规格，赋予安装更多的灵活性。

2.5 安装方便，简洁陶土板的系统设计能最大程度的满足幕墙收边、接口、接缝的局部需要，无论是平面、转角或其它部位，都能保持幕墙立面的连贯、美观，并给设计、施工带来更多的自主性。

3. 适用范围适用于非抗震及抗震要求的建筑物建筑外装饰幕墙、建筑内装饰幕墙等工程施工。

4. 工艺原理陶土板幕墙属于构件式幕墙，通过固定在建筑物主体结构上的立柱、横梁骨架，采用滑移扣件将陶土板安装在骨架上，形成装饰面层，从而达到建筑装饰效果。

5. 施工工艺流程及操作要点5.1 施工工艺流程施工工艺流程见图1图1 施工工艺流程图5.2 操作要点5.2.1 施工准备1 编制专项施工方案，对操作人员进行岗前培训，并做好安全技术交底工作；2 根据建筑设计装饰图进行排版设计，画出排版图；3 对外墙龙骨的预埋件位置进行检查。

有横梁陶土板幕墙施工工法1 前言陶土板为天然陶土通过真空高压挤压成型，高温煅烧而成，作为新型建筑装修装饰材料，陶土板幕墙具有庄重而强烈的艺术感，产品耐久性能好，颜色日久砺新的特点。

我司通过工艺研究和施工实践，经过总结形成有横梁陶土板幕墙施工工法。

2 工法特点2.0.1 有横梁陶土板幕墙安装简便、安全可靠，施工进度较快。

2.0.2 通过陶土板之间的缝隙实现背面通气，防止背面结露。

2.0.3 环保、无辐射、色泽稳定、自洁能力强。

2.0.4 板块可随意切割，布置灵活，可单块安拆，更换维修方便。

3 适用范围适用于7度及以下抗震要求的建筑物有横梁陶土板幕墙工程施工。

4 工艺原理有横梁陶土板幕墙属于构件式幕墙，由安装固定在建筑物主体结构上的立柱、横梁组成骨架，通过特殊扣件将陶土板安装在横梁上，形成装饰面层，从而达到建筑装饰效果。

5 施工工艺流程及操作要点5.1 施工工艺流程图5.1 施工工艺流程图5.2 操作要点5.2.1 施工准备1 编制专项施工方案，对操作人员进行岗前培训，并做好安全技术交底工作；2 根据建筑设计装饰图进行排版设计，画出排版图；3 对外墙龙骨的预埋件位置进行检查。

5.2.2 测量放线1 复查土建移交的基准线；2 核对每一层土建的室内标高，将室内标高线移至外墙施工面，并对建筑物外形尺寸进行偏差测量，确定出干挂陶土板的标准线；3 以标准线为基准，按照排版图将分格线放在墙上，并做好标记；5.2.3 角码安装1 用Φ0.5～1.2㎜的钢丝在单幅幕墙的两端各挂两根安装控制线。

2 根据立柱安装位置确定角码安装标记。

角码焊接时，角码的位置应与墨线对准，并将同水平位置两侧的角码临时点焊，并进行检查，再将同一根立柱的中间角码点焊，检查调整同一根立柱角码的垂直度，合格后，进行角码与预埋件的满焊，完成后对焊缝进行防锈处理。

5.2.4 立柱安装立柱从下而上逐层安装就位，并用螺栓将立柱固定在角码上，通过墙面端线确定立柱距主体墙面的距离；调整中间位置立柱的垂直度，合格后，将垫片、螺帽与螺栓点焊；5.2.5 横梁安装横梁安装时应弹线，并保证立柱与横梁连接牢固，横梁的间距应与陶土板的高度相符。

陶土板幕墙施工方案和技术措施一、安装前的施工准备1、施工安装的基本条件主体结构完工，现场清理干净，在二次装修前进行。

同时，也要组织好工种交叉，避免其它部分施工时污染、损坏幕墙。

应与土建施工单位协调好脚手架的拆除进度安排。

安装前应保留垂直运输设备以便吊运构件和材料。

埋设件应妥善埋入，位置准确。

主体结构工程达到施工验收规范的要求。

2、施工准备材料、构件要按施工组织分类，按使用地点存放，陶板应运入相对应的房间内，塑料布盖严，下边应垫上垫板，陶板应稍倾斜直立摆放，以防碰坏；五金件及其它材料应分楼层堆放在固定房间内并加锁。

安装前要检查钢材，要求平直、规方，不得有明显的变形、刮痕；构件、材料和零附件应在施工现场验收，验收时监理方和企业所有人应在场。

立柱等主要型材加工完毕。

辅助加工仅为简单钻孔、其加工位置、尺寸，应与设计图相符。

后备材料:不合格的构件应予更换，幕墙构件在运输、堆放和吊装过程中有可能变形、损坏等，所以应根据具体情况，对易损坏和丢失的构件、配件、密封材料和胶垫等，应有一定的更换、储备数量。

1）原材料的检验幕墙原材料验收程序幕墙材料进厂后先卸于“待检区”，采购员填写“材料入库交验单”，对该批幕墙材料的工程名称、品种、规格、型号、数量、重量一一填写清楚，并请计划员核实签名，然后连同材料“证明书”、出货码单一并交与仓库管理员，仓库管理员收到上述单据后应及时通知厂质检部门的检验员前来仓库检验。

检验员在收到“材料入库交验单”和有关资料后，首先检查该批材料“质量保证书”上所写化学成分、机械性能指标是否达到工程技术条件的要求，接着由材料保管员陪同到“待检区”复核材料表面质量，外观是否符合标准，如全部符合要求，在“入库交验单”上填写合格、签署检验员的姓名、检验时间等，在材料表面做出检验合格的认可标记。

经检验凡发现“材料质量保证书”上的数据不清楚、不齐全，材质标记模糊，表面质量、外观尺寸不符合有关标准的要求时，检验员需上报厂材料质量部门请求复核，复检人员根据工程的重要性及材料质量的具体情况作出裁决和进行复检签定。

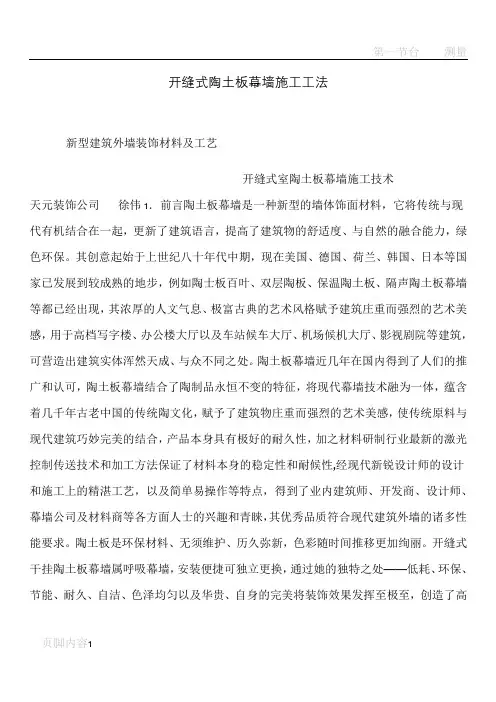

开缝式陶土板幕墙施工工法新型建筑外墙装饰材料及工艺开缝式室陶土板幕墙施工技术天元装饰公司徐伟1．前言陶土板幕墙是一种新型的墙体饰面材料，它将传统与现代有机结合在一起，更新了建筑语言，提高了建筑物的舒适度、与自然的融合能力，绿色环保。

其创意起始于上世纪八十年代中期，现在美国、德国、荷兰、韩国、日本等国家已发展到较成熟的地步，例如陶士板百叶、双层陶板、保温陶土板、隔声陶土板幕墙等都已经出现，其浓厚的人文气息、极富古典的艺术风格赋予建筑庄重而强烈的艺术美感，用于高档写字楼、办公楼大厅以及车站候车大厅、机场候机大厅、影视剧院等建筑，可营造出建筑实体浑然天成、与众不同之处。

陶土板幕墙近几年在国内得到了人们的推广和认可，陶土板幕墙结合了陶制品永恒不变的特征，将现代幕墙技术融为一体，蕴含着几千年古老中国的传统陶文化，赋予了建筑物庄重而强烈的艺术美感，使传统原料与现代建筑巧妙完美的结合，产品本身具有极好的耐久性，加之材料研制行业最新的激光控制传送技术和加工方法保证了材料本身的稳定性和耐候性,经现代新锐设计师的设计和施工上的精湛工艺，以及简单易操作等特点，得到了业内建筑师、开发商、设计师、幕墙公司及材料商等各方面人士的兴趣和青睐，其优秀品质符合现代建筑外墙的诸多性能要求。

陶土板是环保材料、无须维护、历久弥新，色彩随时间推移更加绚丽。

开缝式干挂陶土板幕墙属呼吸幕墙，安装便捷可独立更换，通过她的独特之处——低耗、环保、节能、耐久、自洁、色泽均匀以及华贵、自身的完美将装饰效果发挥至极至，创造了高科技与生态学之间的和谐，具有较高的品位，同玻璃、金属、石材等幕墙在经济上有较高的性价比。

我公司在室内外开缝式陶土板幕墙施工上，同材料研制行业经销商多次交流取得了这一国内领先的新型幕墙施工成果，总结出这套环保节能降耗效果明显，技术先进有社会效益和经济效益的国内领先施工工法。

2.特点2.1 工艺简单，更换容易（如图2.1），质量易控制；2.2 低耗能，施工成本低，具有较高的性价比； 2.3 结构稳定，隐患少，无质量通病。

陶板幕墙施工工艺该系统位于裙楼商业入口的两侧及精品商业的包柱，采用开放式陶板幕墙系统，内层防水板2mm铝单板幕墙系统；标准分格（宽*高）：610mm*2700mm（2600mm）；陶板采用40mm厚陶板；龙骨采用热浸镀锌钢龙骨。

1.施工流程施工准备→测量放线→钢连接件安装→钢立柱安装→保温岩棉安装→横梁安装→陶土板安装2.施工方法1）施工准备施工人员熟悉图纸，熟悉施工工艺，对施工班组进行技术交底和操作培训。

对陶板板材需开箱预检数量，规格及外观质量，逐块检查，不符合质量标准的立即按不合格品处理。

按图纸上的陶板编号预摆排列检查有无明显色差。

2）测量放线1）测量放线工依据总包单位提供的基准点线和水准点。

使用测量仪器在底层放出外控制线，用激光垂直仪，将控制点引至顶层进行定位。

2）依据外控制线以及水平标高点，定出幕墙安装控制线。

为保证不受其它因素影响，垂直钢线每层一个固定支点，水平钢线每7米一个固定支点。

（填写测量放线记录表，报监理验收，验收后进入下道工序。

）3）将各洞口相对轴线标高尺寸全部量出来。

3）结构及埋件的检查1）埋件左右、上下偏差的检查：首先由测量放样人员将支座的定位线弹在结构上，便于施工人员进行检查、记录，检查预埋件中心线与支座的定位线是否一致，通过十字定位线，检查出埋件左右、上下的偏差，若偏差大的报设计出埋件修正方案。

2）结构进出的检查：支座的定位线弹好以后，在结构处依据外控网拉垂直钢线，以及横向线作为安装控制线。

检查结构的标高及埋件进出尺寸，将检查尺寸记录下来，反馈给监理、业主、总包。

4）转接件安装1)角钢转接件是幕墙安装中的一个重要环节，该部分工作还应包含埋板的偏位处理，防雷的连接等。

连接件与埋件是通过埋板专用螺栓与埋板连接的。

2)埋件先进行偏差处理，偏差大的需进行后埋处理，确保安全、经济又能满意相干规范请求。

5）立柱安装1）立柱的安装，依据放线的位置进行安装。

安装立柱施工一般是从底层开始，然后逐层向上推移进行。
