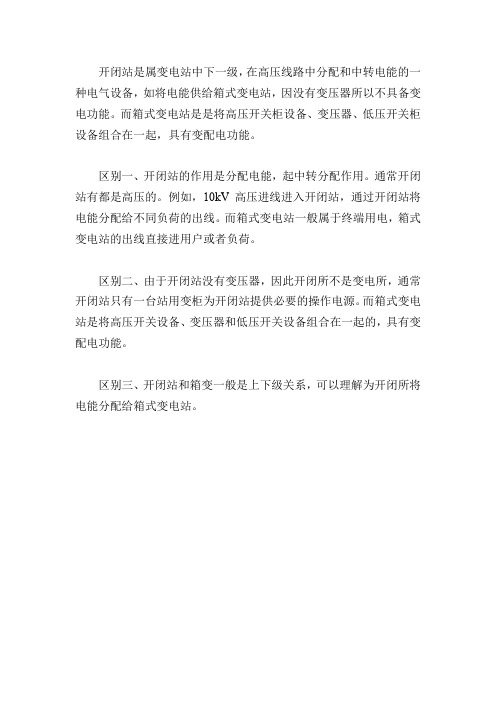

开闭站是属变电站中下一级，在高压线路中分配和中转电能的一种电气设备，如将电能供给箱式变电站，因没有变压器所以不具备变电功能。
而箱式变电站是是将高压开关柜设备、变压器、低压开关柜设备组合在一起，具有变配电功能。
区别一、开闭站的作用是分配电能，起中转分配作用。
通常开闭站有都是高压的。
例如，10kV高压进线进入开闭站，通过开闭站将电能分配给不同负荷的出线。
而箱式变电站一般属于终端用电，箱式变电站的出线直接进用户或者负荷。
区别二、由于开闭站没有变压器，因此开闭所不是变电所，通常开闭站只有一台站用变柜为开闭站提供必要的操作电源。
而箱式变电站是将高压开关设备、变压器和低压开关设备组合在一起的，具有变配电功能。
区别三、开闭站和箱变一般是上下级关系，可以理解为开闭所将电能分配给箱式变电站。

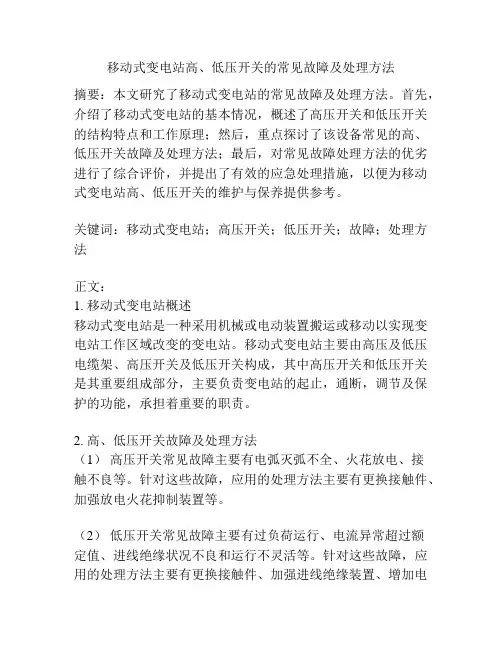

移动式变电站高、低压开关的常见故障及处理方法摘要：本文研究了移动式变电站的常见故障及处理方法。
首先，介绍了移动式变电站的基本情况，概述了高压开关和低压开关的结构特点和工作原理；然后，重点探讨了该设备常见的高、低压开关故障及处理方法；最后，对常见故障处理方法的优劣进行了综合评价，并提出了有效的应急处理措施，以便为移动式变电站高、低压开关的维护与保养提供参考。
关键词：移动式变电站；高压开关；低压开关；故障；处理方法正文：1. 移动式变电站概述移动式变电站是一种采用机械或电动装置搬运或移动以实现变电站工作区域改变的变电站。
移动式变电站主要由高压及低压电缆架、高压开关及低压开关构成，其中高压开关和低压开关是其重要组成部分，主要负责变电站的起止，通断，调节及保护的功能，承担着重要的职责。
2. 高、低压开关故障及处理方法（1）高压开关常见故障主要有电弧灭弧不全、火花放电、接触不良等。
针对这些故障，应用的处理方法主要有更换接触件、加强放电火花抑制装置等。
（2）低压开关常见故障主要有过负荷运行、电流异常超过额定值、进线绝缘状况不良和运行不灵活等。
针对这些故障，应用的处理方法主要有更换接触件、加强进线绝缘装置、增加电容单元等。
3. 常见故障处理方法综合评价移动式变电站中高、低压开关故障的处理方法基本分为人工处理和机械处理两类。
在实际应用中，这两种处理方法各有优劣，机械处理方法的运维成本高，而人工处理方法存在技术限制，更易受到外部环境影响。
因此，移动式变电站中高、低压开关故障的处理应合理安排，将机械处理与人工处理有机结合起来，从而可以有效地提高移动式变电站的维护与保养水平。
4. 有效的应急处理措施针对移动式变电站中的高、低压开关故障，应安排有效的应急处理措施，以确保变电站的安全可靠运行。
1）加强开关维护，定期检查开关的正常工作状态，及时发现故障并及时处理。
2）设置专业的应急服务团队，监控变电站开关的运行情况，及时发现故障并及时处理。
开关种类用途开关是一种电气元件，广泛应用于各种电路中。
根据不同的分类方式，开关可以分为多种种类，包括物理开关、电子开关、软件开关等。
下面将详细介绍几种常见的开关及其用途。
1. 物理开关物理开关是一种通过机械方式实现开关功能的开关。
常见的物理开关有触点开关和刀开关。
触点开关是通过金属触点的接触和分离来切换电路的通断。
触点开关具有结构简单、可靠性高的特点，广泛应用于家电、电力系统等领域。
例如，常见的墙壁开关就是一种触点开关，用于控制室内照明的开关。
刀开关是一种通过刀片的接触和分离来切换电路的通断。
刀开关具有带载能力强、分断能力高等特点，主要用于高压电力系统中。
例如，在变电站中，刀开关常用于切换不同的电源和回路，保证供电的可靠性和安全性。
2. 电子开关电子开关是一种通过电子元件实现开关功能的开关。
常见的电子开关包括二极管、晶体管、继电器等。
二极管是一种具有单向导电性的电子元件，可以将电流限制在一个方向上流动。
二极管可以用作开关，通过控制施加在其上的正/负电压来实现通断功能。
在电子电路中，二极管常用作整流器、开关等。
晶体管是一种具有放大功能的电子元件，也可以用作开关。
晶体管一般分为NPN 型和PNP型，通过对其基、发、集三个端口的控制，可以实现电路的通断。
晶体管开关广泛应用于数字电路、模拟电路、功率电路等领域。
继电器是一种通过电磁驱动实现开关功能的电子元件。
继电器由电磁绕组和触点组成，当电磁绕组激励时，触点会闭合或断开电路。
继电器具有分断能力强、带载能力大的特点，被广泛应用于电动机控制、电力传输等领域。
3. 软件开关软件开关是一种通过控制软件信号来实现开关功能的开关。
软件开关广泛应用于计算机网络、通信系统等领域，用于实现对数据流的控制和管理。
在计算机网络中，软件开关被广泛应用于虚拟化技术中。
通过软件开关，可以实现对网络资源的虚拟化和划分，提高网络的灵活性和利用率。
例如，软件定义网络（SDN）中的流量控制器就是一种软件开关，负责管理和分发网络流量。

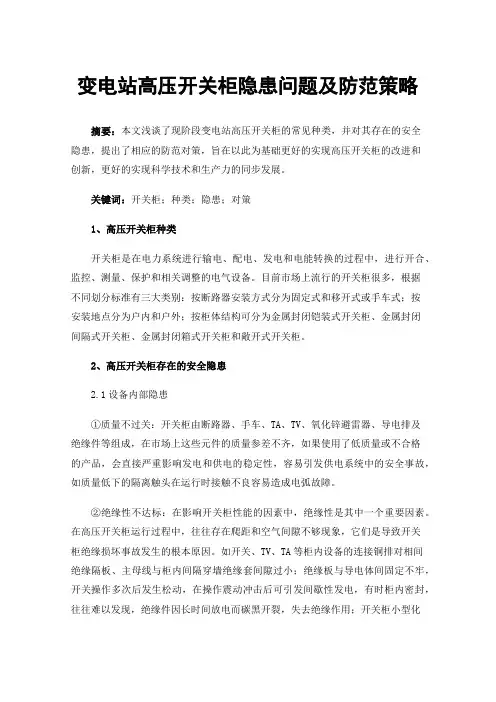

变电站高压开关柜隐患问题及防范策略摘要：本文浅谈了现阶段变电站高压开关柜的常见种类，并对其存在的安全隐患，提出了相应的防范对策，旨在以此为基础更好的实现高压开关柜的改进和创新，更好的实现科学技术和生产力的同步发展。
关键词：开关柜；种类；隐患；对策1、高压开关柜种类开关柜是在电力系统进行输电、配电、发电和电能转换的过程中，进行开合、监控、测量、保护和相关调整的电气设备。
目前市场上流行的开关柜很多，根据不同划分标准有三大类别：按断路器安装方式分为固定式和移开式或手车式；按安装地点分为户内和户外；按柜体结构可分为金属封闭铠装式开关柜、金属封闭间隔式开关柜、金属封闭箱式开关柜和敞开式开关柜。
2、高压开关柜存在的安全隐患2.1设备内部隐患①质量不过关：开关柜由断路器、手车、TA、TV、氧化锌避雷器、导电排及绝缘件等组成，在市场上这些元件的质量参差不齐，如果使用了低质量或不合格的产品，会直接严重影响发电和供电的稳定性，容易引发供电系统中的安全事故，如质量低下的隔离触头在运行时接触不良容易造成电弧故障。
②绝缘性不达标：在影响开关柜性能的因素中，绝缘性是其中一个重要因素。
在高压开关柜运行过程中，往往存在爬距和空气间隙不够现象，它们是导致开关柜绝缘损坏事故发生的根本原因。
如开关、TV、TA等柜内设备的连接铜排对相间绝缘隔板、主母线与柜内间隔穿墙绝缘套间隙过小；绝缘板与导电体间固定不牢，开关操作多次后发生松动，在操作震动冲击后可引发间歇性发电，有时柜内密封，往往难以发现，绝缘件因长时间放电而碳黑开裂，失去绝缘作用；开关柜小型化后，相与相、相对地绝缘尺寸变小，形成空气间隙电场导致闪络、爬电、放电、击穿造成事故。
③过负荷发热：柜体发热主要以导体发热、接头发热及涡流发热三种形式存在，当发热大于散热时，柜内温度上升，大于额定温度时，整个开关柜或局部连接处发生过热。
小电流时发热可能不明显，当负荷电流增加到几千安以上时，由于导体发热与电流平方成正比，热量将成百倍的上升，运行时间越长，发热的累积效应越严重，若柜体通风散热不良，发热将更加严重。
变电站主要电气设备变电站是连接电网与用电负荷的重要电力设施，起到电能转换、分配和控制的作用。
以下是变电站主要电气设备的介绍。
1. 变压器变压器是变电站的核心设备之一，主要功能是进行电能转换和传递。
它能将高电压的交流电转换为低电压的交流电，或者反过来。
在电网中，变压器的作用是将电压升高或降低，以满足不同地区、不同用电负荷对电能的需求。
通常，变压器分为主变压器和配变压器两种形式。
2. 断路器断路器是变电站中必不可少的设备之一，主要用于切断电路，以实现对电网的控制和维护。
当电路发生故障或超载时，断路器会自动切断电路，防止故障扩大和事故发生。
在变电站中，常用的断路器有空气断路器和真空断路器两种类型。
3. 隔离开关隔离开关一般用于开关电路，与断路器不同的是，隔离开关不直接切断电流，而是将电路与主电路隔离。
它的作用是使电路在运行过程中可以灵活调整，方便维护和检修。
4. 接地开关接地开关是变电站中用于将电气设备、电缆等接地的重要设备之一，可有效地防止电气设备的接地故障，以保证变电站的安全运行。
5. 电流互感器电流互感器是一种测量电路中电流大小的设备，可将高电流电路中的电流转换为低电流的信号输出。
通过它，可以实现对电路电流的准确测量和控制，在电力系统中起到了至关重要的作用。
6. 电压互感器电压互感器是对高压电流进行测量时必不可少的设备，可将高电压信号转换为低电压信号输出。
它主要用于电网电压的检测和计量，能够准确地将高电压信号转换为适宜的低电压信号，方便测量和控制。
7. 继电保护装置继电保护装置是电力系统中非常重要的设备，其主要作用是在电气设备发生故障时及时切断电路，实现对电路的保护。
同时，它能够监控电流、电压等电气参数，并对其进行处理，以确保电力系统的安全运行。
变电站中的电气设备涉及范围广泛，种类繁多。
这些设备不仅直接关系着电力系统的安全稳定运行，也为实现电能的高效传输和利用提供了有力的保障。
变电站站用交流系统的组成和识图变电站站用交流系统是指变电站内和变电站之间实现电量传输的交流电路，其主要由变电站站用变压器、高压开关、断路器、组合电器、保险丝、接地开关等组成。
下面将对这些组成部分进行详细介绍。
1. 变电站站用变压器变电站站用变压器是变电站中最重要的组成部分之一。
它主要用于将外部输送过来的高压电流降压成适合变电站内部设备使用的低压电流。
变电站站用变压器采用干式或油浸式的结构，根据功率大小及功能需要，可能还包括冷却系统和保护装置。
2. 高压开关高压开关是变电站中承担开/关高压电流的关键设备，其主要功能是在变电站内部或与外部的电力系统之间，实现电路的隔离、接通和断开。
高压开关通常采用气体绝缘式结构，例如SF6高压气体绝缘开关。
3. 断路器断路器是一种用于保护电路设备的开关，其主要功能是在电路中断开电流。
当电路在故障时，断路器能够自动控制并在短时间内切断电流，以保护电力系统的安全和稳定。
断路器通常采用气体隔离式结构，并与高压开关密切配合使用。
4. 组合电器组合电器主要用于根据实际需要控制电流的流向和大小，常见的组合电器有模块化压变板。
5. 保险丝保险丝是一种用于保护电路安全的电气元件，其主要作用是在电路中断开电流。
当电路负载过大时，保险丝会自动熔断，以保护电路设备不受损坏。
保险丝的额定电流应与电路负载对应，以保证电路的安全稳定。
6. 接地开关接地开关是一种用于将电路接地的开关，其主要作用是将故障电压接到大地上，从而确保电路设备的安全和稳定。
接地开关可分为气体隔离式接地开关和隔离式接地开关等多种类型。
以上就是变电站站用交流系统的主要组成部分，通过上述设备的有机组合，可以实现变电站内部和变电站之间的电力传输和控制。
在实际应用中，根据变电站所处的场所、电力传输的特点以及配电要求等方面的不同，交流系统的具体组成部分可能会有所差异。
发电厂及变电站电气设备介绍1. 引言发电厂和变电站是电力系统中至关重要的组成部分，它们负责将能源转化为电能并进行传输和分配。
在电气设备中，发电厂和变电站的电气设备起到了至关重要的作用。
本文将介绍发电厂和变电站的电气设备的功能、类型以及其在电力系统中的作用。
2. 发电厂电气设备发电厂的电气设备主要包括发电机、变压器、开关设备和保护设备。
2.1 发电机发电机是发电厂的核心设备，它将机械能转化为电能。
发电机主要由转子、定子和励磁系统组成。
转子由电枢线圈和磁极组成，定子则包括定子线圈和定子铁芯。
励磁系统负责提供发电机所需的恒定磁场。
发电机的输出电压和频率取决于转速和励磁电流的大小。
2.2 变压器变压器是将发电机产生的电能进行升压或降压的设备。
它由主绕组、副绕组和铁芯构成。
发电厂的发电机产生的电能通常为低压，变压器将其升压以便传输更长距离。
在电力系统中，多级变压器也用于降压以适应不同负荷需求。
2.3 开关设备开关设备用于控制电力系统中电流的流动。
它们包括断路器、隔离开关、负荷开关等。
断路器用于打开或关闭电路，并在电流过载时自动切断电流。
隔离开关用于隔离电路以进行检修和维护。
负荷开关则用于控制负荷的连接和断开。
2.4 保护设备保护设备用于监测电力系统中的故障并保护设备和人员安全。
它们包括继电器、保护开关、电流互感器等。
继电器是用于检测电流、电压等参数的电气装置，当参数超过设定值时，继电器将触发保护开关切断电路。
电流互感器用于测量电流，以便进行保护和控制。
3. 变电站电气设备变电站的电气设备主要包括变压器、隔离开关、断路器等。
3.1 变压器变电站中的变压器与发电厂中的变压器类似，用于升压或降压输电。
变电站通常存在多级变压器，以便适应不同电压等级的要求。
3.2 隔离开关隔离开关用于在变电站中隔离和维护电缆或设备。
它们提供了安全的工作环境，并防止故障扩散到其他部分。
3.3 断路器变电站中的断路器用于切断电路。
与发电厂中的断路器类似，变电站断路器能够在电流过载或短路时快速切断电流，以防止设备损坏和人员受伤。
变电站设施的断路器与隔离开关技术变电站是电力系统中的重要组成部分，起到将高压电能转换为低压电能的作用。
在变电站中，断路器与隔离开关是两种常见的设备，它们在电能传输和安全保护方面起到关键作用。
本文将从技术角度探讨变电站设施的断路器与隔离开关技术。
首先，我们来了解一下断路器的技术特点。
断路器是用于控制和保护电力系统中各种电气设备的关键设备。
它的主要功能是在发生电路故障时及时切断电路，以保护设备和人员的安全。
在变电站中，常见的断路器包括空气断路器、真空断路器和SF6（六氟化硫）断路器。
空气断路器是最早应用的一种断路器，其主要特点是结构简单、可靠性高，但是其分断能力较低，使用寿命相对较短，在高压电气设备中的应用有限。
真空断路器是近年来得到广泛应用的一种断路器，其利用真空介质来灭弧，在分断能力、使用寿命和安全性方面都具有明显优势。
真空断路器具有快速操作、低排气、免维护等特点，是变电站中常见的断路器类型。
SF6断路器是目前应用最广泛的一种断路器，其利用SF6气体来灭弧，具有极高的绝缘性能和分断能力，适用于高压电网。
然而，由于SF6是一种温室效应气体且对人体健康有害，对环境造成潜在威胁，因此在使用过程中需要采取一系列的措施来减少其排放。
除了断路器，隔离开关也是变电站中重要的设备之一。
隔离开关主要用于断开或连接电路，以实现设备的互锁、操作、检修和安全隔离。
根据其结构和绝缘介质不同，隔离开关可分为空气隔离开关、真空隔离开关和GIS（气体绝缘金属封闭开关）隔离开关。
空气隔离开关是一种成熟的隔离开关技术，具有结构简单、工作可靠的特点。
然而，由于其占地面积较大，不适用于特殊场所的应用。
真空隔离开关是目前应用最广泛的一种隔离开关技术，具有操作灵活、维护方便等优点。
真空隔离开关在变电站中常用于组合电器柜、断路器侧隔离等场合。
GIS隔离开关是一种新型的隔离开关技术，其基于气体绝缘介质，具有占地面积小、绝缘性能好等优势。
GIS隔离开关在高压电网中应用广泛，有效提高了变电站的电气性能和可靠性。
变电站断路器和隔离开关识别方法以下是 9 条关于变电站断路器和隔离开关识别方法，充满趣味、真情实感且通俗易懂的内容：1. 嘿，你知道吗？看外观就可以区分断路器和隔离开关呢！就像区分苹果和香蕉一样，断路器通常比较大只，长得敦实，隔离开关就相对苗条些啦。
比如在变电站里看到一个大个头的家伙，那很可能就是断路器呀！2. 哇哦，从操作方式上也能看出差别来呢！断路器就像是一个精准的指挥官，动作干脆利落，“啪”地一下就完成任务啦。
而隔离开关呢，则像个慢性子，慢慢悠悠地开合。
想想看，你操作的时候是不是能明显感觉到呀！3. 哎呀呀，它们的作用也不一样哦！如果把变电站比作一个乐团，断路器就是那个能在关键时刻挽救全场的明星乐手，紧急时刻能快速切断电流。
隔离开关呢，就像默默给其他乐手调整位置的工作人员。
这好比家里突然跳闸了，断路器就出手啦！4. 嘿，你注意过它们的安装位置吗？断路器一般在关键节点上，重要性不言而喻呀，就像球队里的核心球员。
隔离开关呢，会在旁边辅助，是不是很形象呢？比如在那个角落的就是隔离开关哦！5. 哇，还有哦！电流通过它们的感觉都不一样呢。
断路器面对电流像是个大力士，稳稳地控制着。
隔离开关就稍微柔和一些。
就像水流过不同的管道，能明显感觉出来呢，你体会过吗？6. 哈哈，它们的标识也不一样哟！断路器上会有一些特别的标志，像给它贴上了专属标签。
隔离开关也有自己的小记号呢。
这就好像每个人都有自己独特的名字一样，一看就知道啦！7. 哎呀，停电检修的时候就得靠它们啦！断路器这时就像是个可靠的卫士，守护着安全。
隔离开关也积极配合着。
这不就像我们互相帮忙一样吗？8. 你可别小瞧它们，就像人的两只手，互相配合才能让变电站正常运转呀！断路器和隔离开关不就是这样吗？想想没有它们，那得多乱套呀！9. 所以说呀，学会识别变电站断路器和隔离开关的方法真的很重要呢！这样才能确保一切都稳稳当当的呀！观点结论：变电站里的断路器和隔离开关都各有特点和重要作用，通过外观、操作方式、作用等方面就能很好地对它们进行识别，这对于电力系统的安全稳定运行至关重要。
变电站装用的高压开关主要包括高压断路器、高压负荷开关和高压隔离开关。
高压开关的作用就是用以完成电路的转换；
1)高压断路器
高压断路器是高压开关设备中最重要、最复杂的开关设备。
高压断路器有强有力的灭弧装置，既能在正常情况下接通和分断负荷电流，又能借助继电保护装置在故障情况下切断过载电流和短路电流。
断路器分断电路时，如电弧不能及时熄灭，不但断路器本身可能受到严重损坏，还可能迅速发展为弧光短路，导致更为严重的事故。
按照灭弧介质和灭弧方式，高压断路器可分为少油断路器、多油断路器、真空断路器、六氟化硫断路器、压缩空气断路器、固体产气断路器和磁吹断路器。
高压断路器必须与高压隔离开关串联使用，由断路器接通和分断电流，由隔离开关隔断电源。
因此，切断电路时必须先拉开断路器后拉开隔离开关；接通电路时必须先合上隔离开关后合上断路器。
为确保断路器与隔离开关之间的正确操作顺序，除严格执行操作制度外，10 kv系统中常安装机械式或电磁式连锁装置。
油断路器是有爆炸危险的设备。
为了防止断路器爆炸，应根据额定电压、额定电流和额定开断电流等参数正确选用断路器，并应保持断路器在正常的运行状态。
运行中，断路器的操作机构、传动机构、控制回路、控制电源应保持良好。
2)高压隔离开关
高压隔离开关简称刀闸。
隔离开关没有专门的灭弧装置．不能用来接通和分断负荷电流，更不能用来切断短路电流。
隔离开关主要用来隔断电源，以保证检修和倒闸操作的安全。
隔离开关安装应当牢固，电气连接应当紧密、接触良好；与铜、铝导体连接须采用铜铝过渡接头。
隔离开关不能带负荷操作。
拉闸、合闸前应检查与之串联安装的断路器是否在分闸位置。
运行中的高压隔离开关连接部位温度不得超过75℃。
机构应保持灵活。
3)高压负荷并关
高压负荷开关有比较简单的灭弧装置，用来接通和断开负荷电流。
负荷开关必须与有高分断能力的高压熔断器配合使用，由熔断器切断短路电流。
高压负荷开关的安装要求与高压隔离开关相似。
高压负荷开关分断负荷电流时有强电弧产生．因此，其前方不得有可燃物。
