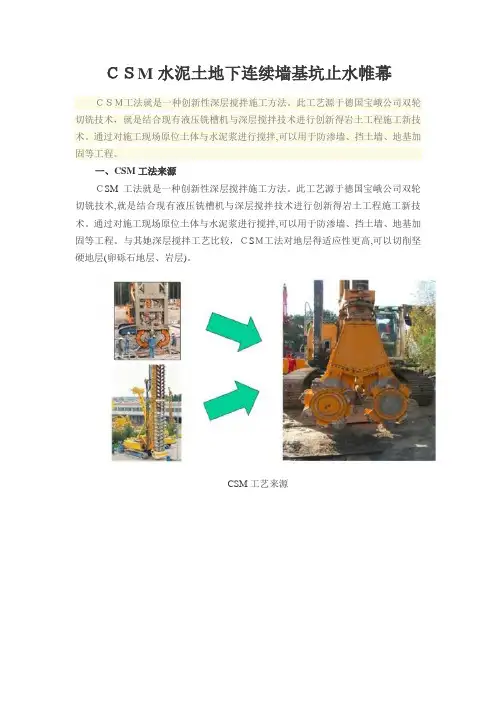

ＣＳM水泥土地下连续墙基坑止水帷幕ＣＳＭ工法就是一种创新性深层搅拌施工方法。
此工艺源于德国宝峨公司双轮切铣技术，就是结合现有液压铣槽机与深层搅拌技术进行创新得岩土工程施工新技术。
通过对施工现场原位土体与水泥浆进行搅拌,可以用于防渗墙、挡土墙、地基加固等工程。
一、CSM工法来源ＣSM工法就是一种创新性深层搅拌施工方法。
此工艺源于德国宝峨公司双轮切铣技术,就是结合现有液压铣槽机与深层搅拌技术进行创新得岩土工程施工新技术。
通过对施工现场原位土体与水泥浆进行搅拌,可以用于防渗墙、挡土墙、地基加固等工程。
与其她深层搅拌工艺比较，ＣSＭ工法对地层得适应性更高,可以切削坚硬地层(卵砾石地层、岩层)。
CSM工艺来源工艺来源及原理二、双轮铣深搅设备（CＳM)特点:a、设备成桩深度大，最大深度4９米,远大于常规设备;b、设备成桩尺寸、深度、注浆量、垂直度等参数控制精度高，可保证施工质量,工艺没有"冷缝"概念,可实现无缝连接,形成无缝墙体;ｃ、设备功效高，原材料(水泥等)利用率高；d、设备对地层得适应性强,从软土到岩石地层均可实施切削搅拌;ｅ、设备得自动化程度高,触摸屏控制系统,各功能部位设置大量传感器,信息化系统控制,施工过程中实时控制施工质量;f、施工过程中几乎无振动;g、履带式主机底盘,可３６0度旋转施工，便于转角施工。
可紧邻已有建构筑物施工,可实现零间隙施工;ｈ、成墙厚度现有0.8ｍ、1.0m、1．2m三种规格,可以插入大型号型钢。
双轮铣深搅(CＳM）设备得主要组成及控制室见下图CＳM工法主机组成图解主机操控平台设备施工时主机及其附属设施平面布置见下图：双轮铣深搅设备施工平面布置概化图三、TRＤ工法ＴRＤ工法(Tｒench-Ｃｕtting Ｒｅ-mxinｇDeep Ｗａｌl Methｏd)就是一种由主机带动插入地基中得链锯式切割箱横向移动、切割及灌注水泥浆，在槽内进行混合、搅拌、固结原来位置上得岩土，形成等厚水泥土地下连续墙得工艺。

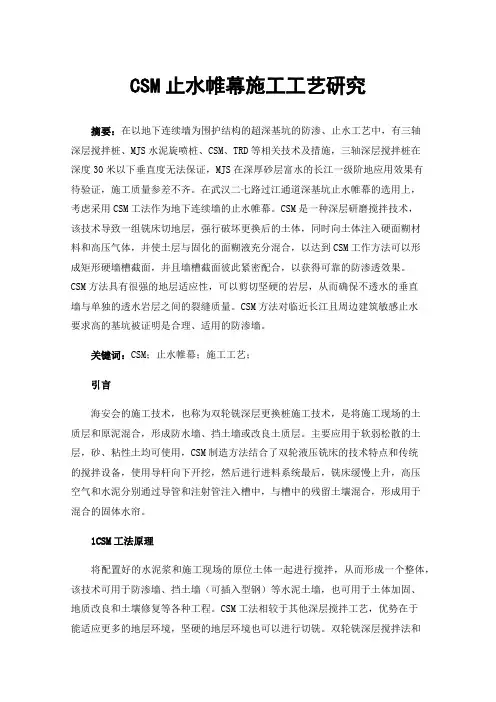

CSM止水帷幕施工工艺研究摘要：在以地下连续墙为围护结构的超深基坑的防渗、止水工艺中，有三轴深层搅拌桩、MJS水泥旋喷桩、CSM、TRD等相关技术及措施，三轴深层搅拌桩在深度30米以下垂直度无法保证，MJS在深厚砂层富水的长江一级阶地应用效果有待验证，施工质量参差不齐。
在武汉二七路过江通道深基坑止水帷幕的选用上，考虑采用CSM工法作为地下连续墙的止水帷幕。
CSM是一种深层研磨搅拌技术，该技术导致一组铣床切地层，强行破坏更换后的土体，同时向土体注入硬面糊材料和高压气体，并使土层与固化的面糊液充分混合，以达到CSM工作方法可以形成矩形硬墙槽截面，并且墙槽截面彼此紧密配合，以获得可靠的防渗透效果。
CSM方法具有很强的地层适应性，可以剪切坚硬的岩层，从而确保不透水的垂直墙与单独的透水岩层之间的裂缝质量。
CSM方法对临近长江且周边建筑敏感止水要求高的基坑被证明是合理、适用的防渗墙。
关键词：CSM；止水帷幕；施工工艺；引言海安会的施工技术，也称为双轮铣深层更换桩施工技术，是将施工现场的土质层和原泥混合，形成防水墙、挡土墙或改良土质层。
主要应用于软弱松散的土层，砂、粘性土均可使用，CSM制造方法结合了双轮液压铣床的技术特点和传统的搅拌设备，使用导杆向下开挖，然后进行进料系统最后，铣床缓慢上升，高压空气和水泥分别通过导管和注射管注入槽中，与槽中的残留土壤混合，形成用于混合的固体水帘。
1CSM工法原理将配置好的水泥浆和施工现场的原位土体一起进行搅拌，从而形成一个整体，该技术可用于防渗墙、挡土墙（可插入型钢）等水泥土墙，也可用于土体加固、地质改良和土壤修复等各种工程。
CSM工法相较于其他深层搅拌工艺，优势在于能适应更多的地层环境，坚硬的地层环境也可以进行切铣。
双轮铣深层搅拌法和传统深层搅拌法相比较，双轮铣是水平轴向旋转搅拌形成的矩形槽段，单轴和多轴搅拌是钻具垂直旋转形成的圆柱体，双轮铣工法对土体的搅拌更均匀及充分。
CSM工法施工方案1.施工概况1.1 施工范围概况场地东侧高压线经业主协调后，可以进行搬迁，因此该段区域（下图圆框中所示）有条件进行槽壁加固。
由于该区域距离围墙较近且邻近周边居民小区的通道，常规的三轴搅拌桩工艺无法施工，经我方与业主及设计单位协商后，决定使用CSM工法进行槽壁加固。
1.2施工现场布置我方将根工程现场的施工需要，结合施工现场的实际情况，本着对现场合理利用、布局紧凑，有利于工程施工、现场管理及文明施工的原则进行布置。
1.实际施工需占用场地面积如下：2.主机施工占地面积：沿止水帷幕墙15m宽条带（主机：10*5m）；3.泥浆搅拌站占地面积：12*12m4.施工设备组装拆卸占地面积：40*15m5.泥浆池占地面积：10*10m*2个1.3施工现场管理1）为了使施工现场按照施工进度计划的要求有条不紊的组织施工，施工现场总平面的使用必须严格执行统一管理的原则。
施工现场总平面的使用根据进度计划安排的施工内容实施动态管理。
2）现场重要入口悬挂安全警示牌，教育职工维持良好的工作秩序和纪律。
3）凡进入现场的设备、材料必须遵守施工现场平面布置要求。
4）材料及时清理并摆放整齐。
4.5施工程序根据各方讨论后决定的初步施工图来看，本工程止水帷幕的主要特点为：（1）本工程地处中心闹市区对文明施工及噪音控制要求高；（2）施工周期短且施工精度要求高；（3）现场存在多种施工工艺，施工时交叉配合施工。
结合上述工程特点：本项目计划自施工现场北侧侧为起点，由北向南进行施工。
2.施工方案2.1施工机械的选择根据本工程现场情况，选用适宜本工程止水帷幕特点的双轮铣深搅设备进行施工。
双轮铣深搅设备主要具备以下特点：（1）设备成桩深度大，最大深度48.5米，远大于常规设备；（2）设备成桩尺寸、深度、注浆量、垂直度等参数控制精度高，可保证施工质量，工艺没有“冷缝”概念，可实现无缝连接，形成无缝墙体；（3）设备功效高，施工功效能达到同类设备的3倍左右；（4）设备对地层的适应性强，从软土到岩石地层均可实施切削搅拌；（5）设备的自动化程度高，触摸屏控制系统，各功能部位设置大量传感器，信息化系统控制，施工过程中实时控制施工质量；（6）施工过程中几乎无振动；（7）履带式主机底盘，可360度旋转施工，便于转角施工。

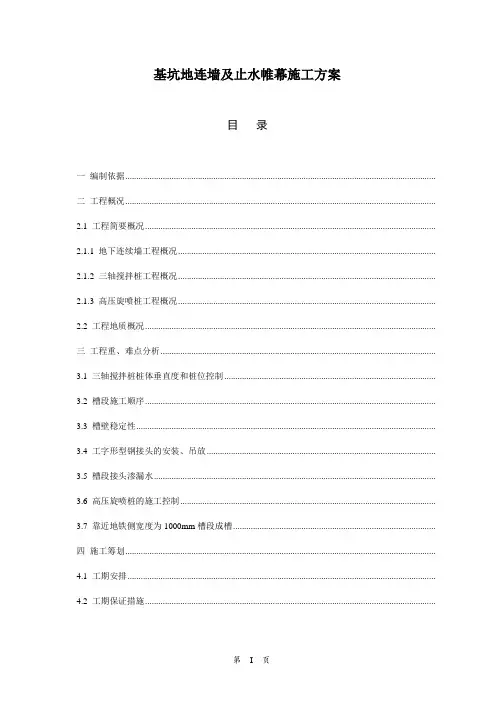

基坑地连墙及止水帷幕施工方案目录一编制依据............................................................................................................................................. 二工程概况.............................................................................................................................................2.1 工程简要概况....................................................................................................................................2.1.1 地下连续墙工程概况.....................................................................................................................2.1.2 三轴搅拌桩工程概况.....................................................................................................................2.1.3 高压旋喷桩工程概况.....................................................................................................................2.2 工程地质概况.................................................................................................................................... 三工程重、难点分析.............................................................................................................................3.1 三轴搅拌桩桩体垂直度和桩位控制 ................................................................................................3.2 槽段施工顺序....................................................................................................................................3.3 槽壁稳定性........................................................................................................................................3.4 工字形型钢接头的安装、吊放........................................................................................................3.5 槽段接头渗漏水................................................................................................................................3.6 高压旋喷桩的施工控制....................................................................................................................3.7 靠近地铁侧宽度为1000mm槽段成槽............................................................................................ 四施工筹划.............................................................................................................................................4.1 工期安排............................................................................................................................................4.2 工期保证措施....................................................................................................................................4.3 施工机械设备配置及检测、测量仪器配备计划 ............................................................................4.3.1 施工机械设备配置.........................................................................................................................4.3.2 主要检测、测量仪器配备计划 .....................................................................................................4.4 管理人员与劳动力配置计划............................................................................................................4.5 地下连续墙施工平面布置................................................................................................................4.6 施工用水布置及供应计划................................................................................................................4.7 施工用电布置及供应计划................................................................................................................4.8 施工道路............................................................................................................................................ 五施工工艺.............................................................................................................................................5.1 深层搅拌桩........................................................................................................................................5.1.1 施工流程框图.................................................................................................................................5.1.2 主要施工参数.................................................................................................................................5.1.3 施工工艺.........................................................................................................................................5.1.4 施工要点.........................................................................................................................................5.2 地下连续墙施工工艺流程................................................................................................................5.2.1 测量放线.........................................................................................................................................5.2.2 导墙制作.........................................................................................................................................5.2.3 泥浆工艺.........................................................................................................................................5.2.4 成槽施工.........................................................................................................................................5.2.5 钢筋笼制作和吊放.........................................................................................................................5.2.6 地下连续墙接头的处理.................................................................................................................5.2.7 混凝土灌注.....................................................................................................................................5.2.8 接头箱顶拔.....................................................................................................................................5.3 高压旋喷桩接缝止水........................................................................................................................5.3.1 加固范围、强度与方法.................................................................................................................5.3.2 高压旋喷桩施工............................................................................................................................. 六关键点控制及针对性的应急措施 .....................................................................................................6.1 导墙施工............................................................................................................................................6.2 槽壁稳定性控制及针对性措施........................................................................................................6.2.1 地下水头控制.................................................................................................................................6.2.3 泥浆制作.........................................................................................................................................6.2.4 泥浆控制.........................................................................................................................................6.2.5 施工荷载控制.................................................................................................................................6.3 成槽施工............................................................................................................................................6.3.1 成槽机垂直度控制.........................................................................................................................6.3.2 成槽.................................................................................................................................................6.3.3 槽深测量及控制.............................................................................................................................6.3.4 导墙拐角部位处理.........................................................................................................................6.3.5 沉渣处理.........................................................................................................................................6.4 突发故障应急措施............................................................................................................................6.4.1 卡斗的预防措施.............................................................................................................................6.4.2 埋斗的预防措施.............................................................................................................................6.4.3 掉斗的预防措施.............................................................................................................................6.4.4 绕流的预防措施.............................................................................................................................6.4.5 混凝土浇筑异常现象控制.............................................................................................................6.5 地下墙渗漏水的预防措施................................................................................................................6.6 工期缩短............................................................................................................................................ 七施工组织网络.....................................................................................................................................7.1 施工管理网络....................................................................................................................................7.2 技术管理网络....................................................................................................................................7.3 质量管理网络....................................................................................................................................7.4 安全管理网络....................................................................................................................................7.5 文明施工管理网络............................................................................................................................ 八技术管理制度.....................................................................................................................................8.1 技术责任制........................................................................................................................................8.2 施工组织设计管理............................................................................................................................8.3 技术管理内容....................................................................................................................................8.4 贯彻技术交底制度............................................................................................................................8.4.1 技术交底的内容.............................................................................................................................8.4.2 技术交底制度管理要求.................................................................................................................8.5 技术复核制度.................................................................................................................................... 九质量保证制度.....................................................................................................................................9.1 工程质量等级....................................................................................................................................9.2 工程质量责任制................................................................................................................................9.3 全面推行施工质量过程控制措施....................................................................................................9.4 原材料质量保证措施........................................................................................................................9.5 施工质量管理....................................................................................................................................9.6 计量保证措施....................................................................................................................................9.7 质量检验标准.................................................................................................................................... 十安全生产制度.....................................................................................................................................10.1 安全生产目标..................................................................................................................................10.2 安全责任制......................................................................................................................................10.3 安全教育..........................................................................................................................................10.4 安全技术交底..................................................................................................................................10.5 安全生产管理..................................................................................................................................10.6 施工用电安全..................................................................................................................................10.6.1 一般规定.......................................................................................................................................10.6.2 安全保证措施...............................................................................................................................10.6.3 安全奖罚制度............................................................................................................................... 十一文明施工制度.................................................................................................................................11.1 文明施工责任制 ..............................................................................................................................11.2 文明施工措施..................................................................................................................................11.2.1场容场貌........................................................................................................................................11.2.2 现场管理.......................................................................................................................................11.2.3 工地卫生.......................................................................................................................................11.2.4 治安综合治理 ............................................................................................................................... 十二交通配合制度................................................................................................................................. 十三环境、地下管线等民用及公共设施的保护制度 .........................................................................13.1 环境..................................................................................................................................................13.1.1 全面运行ISO14000环境保护体系.............................................................................................13.1.2 环境保护方针...............................................................................................................................13.1.3 环境保护措施...............................................................................................................................13.2 地下管线保护措施..........................................................................................................................13.2.1 地下管线现状...............................................................................................................................13.2.2 地下管线保护的管理措施...........................................................................................................13.2.3 地下管线保护的技术措施........................................................................................................... 十四消防管理制度................................................................................................................................. 十五降低工程成本措施.........................................................................................................................一编制依据⑴本工程施工的设计图纸和设计技术要求以及地质报告；⑵本工程合同及投标技术文件；⑶施工规范及标准：《混凝土结构设计规范》（GB50010-2002）《建筑抗震设计规范》（GB50011-2001）《建筑结构荷载规范》（GB50009-2001）《钢结构设计规范》（GB50017－2003）《建筑地基基础设计规范》（DB33/1001－2003）《江苏省地区建筑基坑工程技术规程》（DB33/T1008-2000）《建筑地基处理技术规范》（JGJ79－2002）《型钢水泥土搅拌墙技术规程》（JGJ/T199-2010）《混凝土结构工程施工质量验收规范》（GB50204-2002）《建筑地基基础工程施工质量验收规范》（GB50202－2002）《钢筋焊接及验收规程》（JGJ18－2003）《地下工程防水技术规范》（GB50108－2001）《地下工程防水质量验收规范》（GB50208－2002）《建筑工程施工质量验收统一标准》（GB50300－2001）⑷与本工程有关的国家、部及XX市技术标准、法规文件等；⑸现场勘察所掌握的情况及资料；(6) 我单位现有的技术水平、施工管理水平、机械设备装备能力及我单位多年从事基础工作所积累的施工经验。
C S M桩基坑支护施工工法Document number【980KGB-6898YT-769T8CB-246UT-18GG08】CSM桩基坑支护施工工法完成单位：中铁建设集团有限公司中南分公司主要完成人：可华雄汪洋陈海滨陈东熊潘剑1 前言长期以来，钻孔灌注桩、地下连续墙、人工挖孔桩等做法，在深基坑支护中的应用很广泛。
CSM桩近年在深基坑支护中的应用逐步增多，轮铣对施工现场原状地层和水泥浆进行搅拌，从而形成防渗墙、挡土墙或对地层进行改良，达到抗渗效果。
我们在南昌明园九龙湾G02、D05地块已成功运用CSM桩施工工艺，取得了良好的实施效益。
2 工法特点CSM工法（双轮铣深搅工法）是通过双轮铣对施工现场原状地层和水泥浆进行搅拌，从而形成防渗墙、挡土墙或对地层进行改良，是一种高效施工的新技术。
3 适用范围双轮铣深搅工法主要应用于稳定软弱和松散土层，砂性与粘性土均使用。
本工法源自宝峨双轮铣技术，在与其他深搅工法比较下，更适用于较坚硬的地层。
4 工艺原理CSM工法是一种创新性深层搅拌施工方法。
此工艺源于德国宝峨公司双轮切铣技术，是结合现有液压铣槽机和深层搅拌技术进行创新的岩土工程施工新技术。
通过对施工现场原位土体与水泥浆进行搅拌，可以用于防渗墙、挡土墙、地基加固等工程。
5 施工工艺流程及操作要点施工工艺流程CSM工法桩单桩成桩工艺流程图施工准备：预挖——预挖导购用于汇集多余的泥浆；图成墙示意图步骤1：将深搅铣轮对正待施工的地下墙体的轴线，不需要做导墙。
步骤２：搅拌头持续性地深入地下，在铣轮破碎土壤的同时，泵送液体材料至搅拌头底部，与掘松的土壤充分搅拌，在铣轮向下搅拌的同时加入压缩空气可以提高破碎和搅拌效果。
铣轮的旋转方向可以随时变换，旋转的铣轮及铣齿将土壤推向垂直安装在铣轮架上的切割板，从而形成对土壤的强制搅拌效果。
操作人员可调整铣轮进尺速度和泵送泥（灰）浆量，以形成均匀的塑性拌合体，以便于搅拌头顺利下钻和提升，一般正常施工速度为～min。
C S M桩基坑支护现场施工工法Company number【1089WT-1898YT-1W8CB-9UUT-92108】C S M桩基坑支护施工工法完成单位：中铁建设集团有限公司中南分公司主要完成人：可华雄汪洋陈海滨陈东熊潘剑1前言长期以来，钻孔灌注桩、地下连续墙、人工挖孔桩等做法，在深基坑支护中的应用很广泛。
CSM桩近年在深基坑支护中的应用逐步增多，轮铣对施工现场原状地层和水泥浆进行搅拌，从而形成防渗墙、挡土墙或对地层进行改良，达到抗渗效果。
我们在南昌明园九龙湾G02、D05地块已成功运用CSM桩施工工艺，取得了良好的实施效益。
2工法特点CSM工法（双轮铣深搅工法）是通过双轮铣对施工现场原状地层和水泥浆进行搅拌，从而形成防渗墙、挡土墙或对地层进行改良，是一种高效施工的新技术。
3适用范围双轮铣深搅工法主要应用于稳定软弱和松散土层，砂性与粘性土均使用。
本工法源自宝峨双轮铣技术，在与其他深搅工法比较下，更适用于较坚硬的地层。
4工艺原理CSM工法是一种创新性深层搅拌施工方法。
此工艺源于德国宝峨公司双轮切铣技术，是结合现有液压铣槽机和深层搅拌技术进行创新的岩土工程施工新技术。
通过对施工现场原位土体与水泥浆进行搅拌，可以用于防渗墙、挡土墙、地基加固等工程。
5施工工艺流程及操作要点5.1施工工艺流程CSM工法桩单桩成桩工艺流程图施工准备：预挖——预挖导购用于汇集多余的泥浆；图5.1-12成墙示意图步骤1：将深搅铣轮对正待施工的地下墙体的轴线，不需要做导墙。
步骤２：搅拌头持续性地深入地下，在铣轮破碎土壤的同时，泵送液体材料至搅拌头底部，与掘松的土壤充分搅拌，在铣轮向下搅拌的同时加入压缩空气可以提高破碎和搅拌效果。
铣轮的旋转方向可以随时变换，旋转的铣轮及铣齿将土壤推向垂直安装在铣轮架上的切割板，从而形成对土壤的强制搅拌效果。
操作人员可调整铣轮进尺速度和泵送泥（灰）浆量，以形成均匀的塑性拌合体，以便于搅拌头顺利下钻和提升，一般正常施工速度为0.5m～1.0m/min。

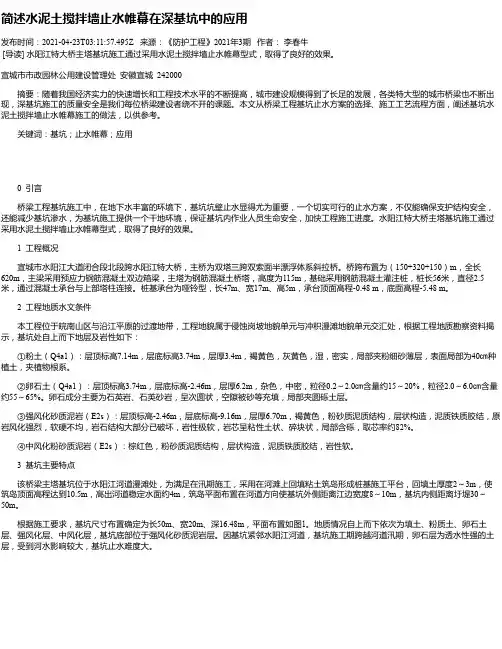

简述水泥土搅拌墙止水帷幕在深基坑中的应用发布时间：2021-04-23T03:11:57.495Z 来源：《防护工程》2021年3期作者：李春牛[导读] 水阳江特大桥主塔基坑施工通过采用水泥土搅拌墙止水帷幕型式，取得了良好的效果。
宣城市市政园林公用建设管理处安徽宣城 242000摘要：随着我国经济实力的快速增长和工程技术水平的不断提高，城市建设规模得到了长足的发展，各类特大型的城市桥梁也不断出现，深基坑施工的质量安全是我们每位桥梁建设者绕不开的课题。
本文从桥梁工程基坑止水方案的选择、施工工艺流程方面，阐述基坑水泥土搅拌墙止水帷幕施工的做法，以供参考。
关键词：基坑；止水帷幕；应用0 引言桥梁工程基坑施工中，在地下水丰富的环境下，基坑坑壁止水显得尤为重要，一个切实可行的止水方案，不仅能确保支护结构安全，还能减少基坑渗水，为基坑施工提供一个干地环境，保证基坑内作业人员生命安全，加快工程施工进度。
水阳江特大桥主塔基坑施工通过采用水泥土搅拌墙止水帷幕型式，取得了良好的效果。
1 工程概况宣城市水阳江大道闭合段北段跨水阳江特大桥，主桥为双塔三跨双索面半漂浮体系斜拉桥。
桥跨布置为（150+320+150）m，全长620m，主梁采用预应力钢筋混凝土双边箱梁，主塔为钢筋混凝土桥塔，高度为115m，基础采用钢筋混凝土灌注桩，桩长56米，直径2.5米，通过混凝土承台与上部塔柱连接。
桩基承台为哑铃型，长47m、宽17m、高5m，承台顶面高程-0.48 m，底面高程-5.48 m。
2 工程地质水文条件本工程位于皖南山区与沿江平原的过渡地带，工程地貌属于侵蚀岗坡地貌单元与冲积漫滩地貌单元交汇处，根据工程地质勘察资料揭示，基坑处自上而下地层及岩性如下：①粉土（Q4a1）：层顶标高7.14m，层底标高3.74m，层厚3.4m，褐黄色，灰黄色，湿，密实，局部夹粉细砂薄层，表面局部为40㎝种植土，夹植物根系。
②卵石土（Q4a1）：层顶标高3.74m，层底标高-2.46m，层厚6.2m，杂色，中密，粒径0.2～2.0㎝含量约15～20%，粒径2.0～6.0㎝含量约55～65%。
CSM工法水泥土搅拌墙施工技术摘要：由于本项目地理位置特殊，位于天津市地下承压水最密集区域，并且周边建筑环境复杂，特此采用CSM工法水泥土搅拌墙作为基坑止水帷幕阻断地下承压水，以下将从本文中主要介绍CSM工法水泥土搅拌墙在本工程项目中的具体施工技术运用。
关键词：基坑支护；地质条件；止水帷幕；双轮铣；膨润土；水灰比；重复搅拌；槽段搭接1工程概况本工程项目占地面积18184.8㎡，建筑面积124500㎡，由商业、办公、住宅及其配套组成。
其中办公楼30F，层高4.4m，标准层面积1800㎡，建筑高度149.00m；商业4F，层高5.1m，建筑面积6100㎡；住宅分3栋7F洋房和2栋15F小高层，标准层层高均为3.3m。
地下室三层，建筑面积49500㎡。
基坑面积约14000m2，基坑周长约520m，除办公楼区域外基坑采用逆作法方案实施，利用各层结构梁板作水平支撑，基坑周边采用700mm厚的等厚度水泥土搅拌墙进行阻断地下承压水。
办公楼逆作区与顺作区分界处采用CSM工法厚度为700mm等厚度水泥土搅拌墙作为止水帷幕。
2重点难点分析2.1CSM工法水泥搅拌墙施工过程中由于墙体深度普遍处于地下44m左右，并且临近某事业部地下人防区域，为保证不侵占基坑边线，对人防区域造成影响，导致对墙体垂直度控制要求极高。
施工过程中将垂直度传感器安装于双铣头上，通过驾驶室内监控屏进行控制，同时配备几名专业技术人员实时跟踪，发现垂直度存在偏差后立即进行调整纠偏，确保墙体垂直度满足设计要求。
2.2水泥搅拌墙双轮铣铣头自重仅为400KN，当搅拌墙搅拌深度达到地下40m 位置时由于地质层对铣头所产生的上浮力、摩擦力等反向作用力大于铣头自身的400KN。
将采取具有高稳定性的全液压装置步履式BCM10，利用其加压油缸以及导杆给予双轮铣施加向下的轴向压力，保证满足设计深度要求。
3施工工艺流程介绍3.1水泥土搅拌墙（CSM工法）设备准备阶段场地内的施工区域平整后，进行双轮铣组装、后台水泥浆制备系统、空压机的安装的同时进行槽段测量放样后开挖槽沟，槽沟开挖深度、宽度不可过大，以免施工过程中无法进行槽位以及垂直度控制。
CSM工法施工方案1.施工概况1.1 施工范围概况场地东侧高压线经业主协调后，可以进行搬迁，因此该段区域（下图圆框中所示）有条件进行槽壁加固。
由于该区域距离围墙较近且邻近周边居民小区的通道，常规的三轴搅拌桩工艺无法施工，经我方与业主及设计单位协商后，决定使用CSM工法进行槽壁加固。
1.2施工现场布置我方将根工程现场的施工需要，结合施工现场的实际情况，本着对现场合理利用、布局紧凑，有利于工程施工、现场管理及文明施工的原则进行布置。
1.实际施工需占用场地面积如下：2.主机施工占地面积：沿止水帷幕墙15m宽条带（主机：10*5m）；3.泥浆搅拌站占地面积：12*12m4.施工设备组装拆卸占地面积：40*15m5.泥浆池占地面积：10*10m*2个1.3施工现场管理1）为了使施工现场按照施工进度计划的要求有条不紊的组织施工，施工现场总平面的使用必须严格执行统一管理的原则。
施工现场总平面的使用根据进度计划安排的施工内容实施动态管理。
2）现场重要入口悬挂安全警示牌，教育职工维持良好的工作秩序和纪律。
3）凡进入现场的设备、材料必须遵守施工现场平面布置要求。
4）材料及时清理并摆放整齐。
4.5施工程序根据各方讨论后决定的初步施工图来看，本工程止水帷幕的主要特点为：（1）本工程地处中心闹市区对文明施工及噪音控制要求高；（2）施工周期短且施工精度要求高；（3）现场存在多种施工工艺，施工时交叉配合施工。
结合上述工程特点：本项目计划自施工现场北侧侧为起点，由北向南进行施工。
2.施工方案2.1施工机械的选择根据本工程现场情况，选用适宜本工程止水帷幕特点的双轮铣深搅设备进行施工。
双轮铣深搅设备主要具备以下特点：（1）设备成桩深度大，最大深度48.5米，远大于常规设备；（2）设备成桩尺寸、深度、注浆量、垂直度等参数控制精度高，可保证施工质量，工艺没有“冷缝”概念，可实现无缝连接，形成无缝墙体；（3）设备功效高，施工功效能达到同类设备的3倍左右；（4）设备对地层的适应性强，从软土到岩石地层均可实施切削搅拌；（5）设备的自动化程度高，触摸屏控制系统，各功能部位设置大量传感器，信息化系统控制，施工过程中实时控制施工质量；（6）施工过程中几乎无振动；（7）履带式主机底盘，可360度旋转施工，便于转角施工。

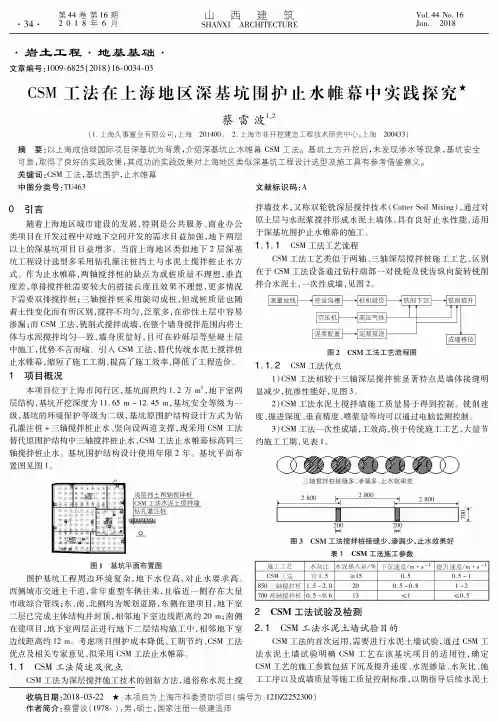

第44卷第16期• 34 •2 0 1 8 年 6 月山 西建筑SHANXI ARCHITECTUREVol. 44 No. 16Jun. 2018•岩土工程•地基基础•文章编号：1009-6825 (2018) 16-0034-03C S M 工法在上海地区深基坑围护止水帷幕中实践探究★蔡雷波12(1.上海久事置业有限公司，上海201400; 2.上海市非开挖建造工程技术研究中心，上海200433)摘要：以上海成信绿国际项目深基坑为背景，介绍深基坑止水帷幕CSM 工法。
基坑土方开挖后，未发现渗水等现象，基坑安全 可靠，取得了良好的实践效果，其成功的实践效果对上海地区类似深基坑工程设计选型及施工具有参考借鉴意义。
关键词：CSM 工法，基坑围护，止水帷幕中图分类号:TU 463文献标识码:A〇引言随着上海地区城市建设的发展，特别是公共服务、商业办公 类项目在开发过程中对地下空间开发的需求日益加强，地下两层 以上的深基坑项目日益增多。
当前上海地区类似地下2层深基 坑工程设计选型多采用钻孔灌注桩挡土与水泥土搅拌桩止水方 式。
作为止水帷幕，两轴搅拌桩的缺点为成桩质量不理想，垂直 度差，单排搅拌桩需要较大的搭接长度且效果不理想，更多情况 下需要双排搅拌桩;三轴搅拌桩采用旋切成桩，但成桩质量也随 着土性变化而有所区别，搅拌不均匀，泛浆多，在砂性土层中容易 渗漏;而CSM 工法，铣削式搅拌成墙，在整个墙身搅拌范围内将土 体与水泥搅拌均匀一致，墙身质量好，且可在砂砾层等坚硬土层 中施工，优势不言而喻。
引入CSM 工法，替代传统水泥土搅拌桩 止水帷幕，缩短了施工工期，提高了施工效率，降低了工程造价。
1项目概况本项目位于上海市闵行区，基坑面积约1 2万m 2，地下室两 层结构，基坑开挖深度为11.65 m 〜12.45 m ，基坑安全等级为一 级，基坑的环境保护等级为二级，基坑原围护结构设计方式为钻 孔灌注桩+三轴搅拌桩止水、竖向设两道支撑，现采用CSM 工法 替代原围护结构中三轴搅拌桩止水，CSM 工法止水帷幕标高同三 轴搅拌桩止水。
C S M水泥土地下连续墙基坑止水帷幕
CSM工法是一种创新性深层搅拌施工方法。
此工艺源于德国宝峨公司双轮切铣技术，是结合现有液压铣槽机和深层搅拌技术进行创新的岩土工程施工新技术。
通过对施工现场原位土体与水泥浆进行搅拌，可以用于防渗墙、挡土墙、地基加固等工程。
一、CSM工法来源
CSM工法是一种创新性深层搅拌施工方法。
此工艺源于德国宝峨公司双轮切铣技术，是结合现有液压铣槽机和深层搅拌技术进行创新的岩土工程施工新技术。
通过对施工现场原位土体与水泥浆进行搅拌，可以用于防渗墙、挡土墙、地基加固等工程。
与其他深层搅拌工艺比较，CSM工法对地层的适应性更高，可以切削坚硬地层（卵砾石地层、岩层）。
CSM工艺来源
工艺来源及原理
二、双轮铣深搅设备（CSM）特点：
a、设备成桩深度大，最大深度49米，远大于常规设备；
b、设备成桩尺寸、深度、注浆量、垂直度等参数控制精度高，可保证施工质量，工艺没有"冷缝"概念，可实现无缝连接，形成无缝墙体；
c、设备功效高，原材料（水泥等）利用率高；
d、设备对地层的适应性强，从软土到岩石地层均可实施切削搅拌；
e、设备的自动化程度高，触摸屏控制系统，各功能部位设置大量传感器，信息化系统控制，施工过程中实时控制施工质量；
f、施工过程中几乎无振动；
g、履带式主机底盘，可360度旋转施工，便于转角施工。
可紧邻已有建构筑物施工，可实现零间隙施工；
h、成墙厚度现有0.8m、1.0m、1.2m三种规格，可以插入大型号型钢。
双轮铣深搅（CSM）设备的主要组成及控制室见下图
CSM工法主机组成图解
主机操控平台
设备施工时主机及其附属设施平面布置见下图：
双轮铣深搅设备施工平面布置概化图
三、TRD工法
TRD工法（Trench－CuttingRe-mxingDeepWallMethod）是一种由主机带动插入地基中的链锯式切割箱横向移动、切割及灌注水泥浆，在槽内进行混合、搅拌、固结原来位置上的岩土，形成等厚水泥土地下连续墙的工艺。
四、TRD工法设备特点：
a、适用范围广：整机高度仅10.1m，特别适宜架空高压线下方等高度受限部位施工。
b、超群的设备稳定性：通过低重心设计，与其他方法相比，机械设备的高度大大降低，施工安全性提高。
c、高精度施工：在水平方向和垂直方向可以进行高精度施工。
d、连续墙深度方向的品质均一，离散性小；
e、适应地层比较广，对硬质地层（硬土、砂卵砾石、软岩等）具有良好的挖掘能力；
f、止水性能优异，墙体等厚，无缝联接；
g、通过角度调节，可施工斜墙。
h、优良的环保性能，节省材料。
五、施工工艺
CSM工法施工工艺流程图
双轮铣深搅连续墙由一系列的一期槽段墙和二期槽段墙相互间隔组成，所谓一期槽段墙是指成墙时间相对较早的一个批次墙体，二期槽段墙是指成墙相对较晚的批次。
如下图，图中头字母为“P”的系列为一期槽段墙，头字母为“S”的系列为二期槽段墙。
当一期槽段墙达到一定硬度后再施工二期槽段墙，这种施工方式被称为“硬铣工法”。
“硬铣工法”槽段示意图
本次施工采用“硬铣工法”，其优点在于：二期槽段墙施工时不会将泥块掺杂到相邻已经完成的一期槽段墙内，保证墙体质量；一期槽段墙硬化后，施工二期槽段时，设备接触地面范围内地耐力不会大幅度下降，利于保证设备稳定性。
六、施工步骤
第一步，CSM工法墙定位放样；
第二步，预挖导沟（导沟宽～1.5米，深～1.0米）；
第三步，CSM工法设备就位，铣头与槽段位置对正；
第四步，铣轮下沉注水切铣原位土体至设计深度；
第五步，铣轮提升注水泥浆同步搅拌成墙；
第六步，钻杆清洗，废泥浆收集，集中外运；
第七步，移动至下一槽段位置，重复上述六个步骤。
