通信原理实验指导书_2015

实验一：抽样定理实验一、实验目的1、熟悉TKCS—AS型通信系统原理实验装置；2、熟悉用示波器观察信号波形、测量频率与幅度；3、验证抽样定理；二、实验预习要求1、复习《通信系统原理》中有关抽样定理的内容；2、阅读本实验的内容，熟悉实验的步骤；三、实验原理和电路说明1、概述在通信技术中为了获取最大的经济效益，就必须充分利用信道的传输能力，扩大通信容量。

因此，采取多路化制式是极为重要的通信手段。

最常用的多路复用体制是频分多路复用(FDM)通信系统和时分多路复用(TDM)通信系统。

频分多路技术是利用不同频率的正弦载波对基带信号进行调制，把各路基带信号频谱搬移到不同的频段上，在同一信道上传输。

而时分多路系统中则是利用不同时序的脉冲对基带信号进行抽样，把抽样后的脉冲信号按时序排列起来，在同一信道中传输。

利用抽样脉冲把一个连续信号变为离散时间样值的过程称为“抽样”，抽样后的信号称为脉冲调幅(PAM)信号。

在满足抽样定理的条件下，抽样信号保留了原信号的全部信息。

并且，从抽样信号中可以无失真地恢复出原信号。

抽样定理在通信系统、信息传输理论方面占有十分重要的地位。

数字通信系统是以此定理作为理论基础的。

在工作设备中，抽样过程是模拟信号数字化的第一步。

抽样性能的优劣关系到整个系统的性能指标。

作为例子，图1-1示意地画出了传输一路语音信号的PCM系统。

从图中可以看出要实现对语音的PCM编码，首先就要对语音信号进行抽样，然后才能进行量化和编码。

因此，抽样过程是语音信号数字化的重要环节，也是一切模拟信号数字化的重要环节。

图1-1 单路PCM系统示意图为了让实验者形象地观察抽样过程，加深对抽样定理的理解，本实验提供了一种典型的抽样电路。

除此，本实验还模拟了两路PAM通信系统，从而帮助实验者初步了解时分多路的通信方式。

2、抽样定理抽样定理指出，一个频带受限信号m(t)如果它的最高频率为f H(即m(t)的频谱中没有f H以上的分量)，可以唯一地由频率等于或大于2f H的样值序列所决定。

实验一 HDB3码型变换实验一、实验目的通过本实验，学生应达到以下要求：1、了解二进制单极性码变换为HDB3码的编码规则，掌握它的工作原理和实现方法。

2、通过测试电路，熟悉并掌握分析电路的一般规律与方法，学会分析电路工作原理，画出关键部位的工作波形。

3、了解关于分层数字接口脉冲的国际规定，掌握严格按技术指标研制电路的实验方法。

二、实验内容⏹调测HDB3编、译码电路；⏹调测位定时提取电路及信码再生电路。

各部分的输出信号应达到技术指标的要求，同时做到编、解码无误；⏹利用频谱仪，研究经HDB3编码后的频谱特性（条件允许）。

三、实验原理在数字通信系统中，有时不经过数字基带信号与信道信号之间的变换，只由终端设备进行信息与数字基带信号之间的变换，然后直接传输数字基带信号。

数字基带信号的形式有许多种，在基带传输中经常采用AMI码（传号交替反转码）和HDB3码（三阶高密度双极性码）。

1、传输码型在数字复用设备中，内部电路多为一端接地，输出的信码一般是单极性不归零信码。

当这种码在电缆上长距离转输时，为了防止引进干扰信号，电缆的两根线都不能接地（即对地是平衡的），这里就要选用一种适合线路上传输的码型，通常有以下几点考虑：（1）在选用的码型的频谱中应该没有直流分量，低频分量也应尽量少。

这是因为终端机输出电路或再生中继器都是经过变压器与电缆相连接的，而变压器是不能通过直流分量和低频分量的。

（2）传输型的频谱中高频分量要尽量少。

这是因为电缆中信号线之间的串话在高频部分更为严重，当码型频谱中高频分量较大时，就限制了信码的传输距离或传输质量。

（3）码型应便于再生定时电路从码流中恢复位定时。

若信号中连“０”较长，则等效于一段时间没有收脉冲，恢复位定时就困难，所以应该使变换后的码型中连“０”较少。

（4）设备简单，码型变换容易实现。

（5）选用的码型应使误码率较低。

双极性基带信号波形的误码率比单极性信号的低。

根据这些原则，在传输线路上通常采用AMI码和HDB3码。

通信原理实验指导书一、实验目的本实验旨在帮助学生深入理解通信原理的基本概念和原理，通过搭建实验电路和进行实验操作，掌握通信原理的实际应用。

二、实验器材1. 发射器：一台信号发生器2. 接收器：一台示波器3. 连接电缆：适用于信号传输的电缆三、实验步骤1. 准备工作a. 检查实验器材是否齐全，并确保其正常工作。

b. 将信号发生器和示波器连接电源，并确保电源正常。

2. 实验电路的搭建a. 将信号发生器与示波器通过连接电缆连接起来。

b. 确保电缆的连接牢固可靠，避免信号传输过程中出现干扰。

3. 实验操作a. 设置信号发生器的输出频率和幅度，以产生所需的信号波形。

b. 调节示波器的时间和幅度尺度，以正确显示接收到的信号波形。

c. 运行实验电路，观察信号的传输和接收情况。

d. 根据实验结果，记录并分析接收到的信号波形的特点和变化。

四、实验结果记录与分析根据实验操作所得到的结果，记录并分析接收到的信号波形的特点和变化。

可以通过示波器的屏幕截图来展示实验结果，并结合文字对实验结果进行描述和分析。

五、实验总结通过本次实验，我们深入了解了通信原理的基本概念和原理，并通过实验操作掌握了通信原理的实际应用。

通过实验结果的记录和分析，我们对信号的传输和接收过程有了更深入的理解。

本次实验对于我们进一步学习和研究通信原理的知识非常重要，也为今后从事相关工作打下了扎实的基础。

六、实验注意事项1. 在进行实验之前，务必做好准备工作，并确保实验器材的正常工作。

2. 在实验操作过程中，要小心操作，避免对实验器材造成损坏。

3. 注意信号发生器和示波器的连接方式和操作方法，并正确设置参数。

4. 在记录实验结果时，要准确描述实验过程和实验结果，并结合图示进行分析。

5. 在实验结束后，要及时关闭器材电源，并进行相关器材的清理和整理。

七、参考文献[此处请根据实际情况填写所参考的文献或资料]以上为通信原理实验指导书的内容，请照此进行实验操作。

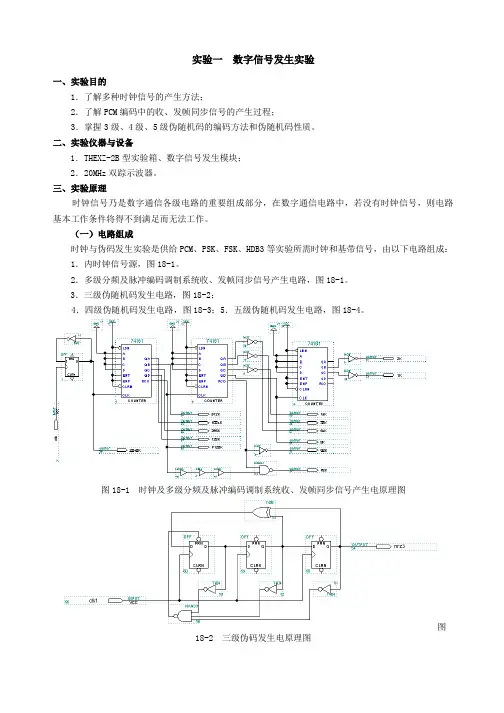

实验一数字信号发生实验一、实验目的1．了解多种时钟信号的产生方法；2．了解PCM编码中的收、发帧同步信号的产生过程；3．掌握3级、4级、5级伪随机码的编码方法和伪随机码性质。

二、实验仪器与设备1．THEXZ-2B型实验箱、数字信号发生模块；2．20MHz双踪示波器。

三、实验原理时钟信号乃是数字通信各级电路的重要组成部分，在数字通信电路中，若没有时钟信号，则电路基本工作条件将得不到满足而无法工作。

（一）电路组成时钟与伪码发生实验是供给PCM、PSK、FSK、HDB3等实验所需时钟和基带信号，由以下电路组成： 1．内时钟信号源，图18-1。

2．多级分频及脉冲编码调制系统收、发帧同步信号产生电路，图18-1。

3．三级伪随机码发生电路，图18-2；4．四级伪随机码发生电路，图18-3；5．五级伪随机码发生电路，图18-4。

图18-1 时钟及多级分频及脉冲编码调制系统收、发帧同步信号产生电原理图图18-2 三级伪码发生电原理图图18-3 四级伪码发生电原理图18-4 五级伪码发生电原理图（二）电路工作原理1．时钟信号源时钟信号源由钟振Y1提供，若电路加电后，在CLK测试点输出一个比较理想的方波信号，输出振荡频率为4.096MHz，经过D触发器进行二分频，输出为2.048MHz方波信号。

2．三级基准信号分频及PCM编码调制收发帧同步信号产生电路该电路的输入时钟信号为 2.048MH Z的方波，由可预置四位二进制计数器（带直接清零）组成的三级分频电路组成，逐次分频变成1K方波，由第一级分频电路产生的P128KH Z窄脉冲和由第二级分频电路产生的Q8KH窄脉冲进行与非后输出，即为PCM编译码中的收、发分帧同步信号P8K。

3．三级伪随机码发生器电路伪随机序列，也称作m序列，它的显著特点是：（a）随机特性；（b）预先可确定性；（c）可重复实现。

本电路采用带有两个反馈的三级反馈移位寄存器，示意图见图18-5。

若设初始状态为111（Q2Q1Q0=111），则在CP时钟作用下移位一次后，由Q1与Q0模二加产生新的输入Q=Q0○+Q1=1○+1=0，则新状态为Q2Q1Q0=011。

《通信原理课程设计》指导书信息与通信工程学院通信工程系2014年9月目录一、课程设计基本信息┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄1二、课程设计目的与要求┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄1三、选题与时间安排┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄1四、课程设计内容┄—┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄1五、课程设计考核方法┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄2六、课程设计报告要求┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄5七、通信原理I课程设计环节参考资料┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄6 附：《通信原理I课程设计任务书》┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄7一．课程设计基本信息1、课程性质：专业必修课2、适用专业：通信工程3、课程设计学时/学分：16学时/ 1学分二．课程设计目的和要求通信原理I课程设计的目的是为了使学生加深对所学的通信原理知识的理解，比较扎实地掌握通信原理的基础知识和基本理论，增强分析问题和解决问题的能力，培养学生的专业素质，提高其利用通信原理知识处理通信系统问题的能力，为今后专业课程的学习、毕业设计和工作打下良好的基础。

本课设要求，学生根据所学知识独立完成基本设计任务；经老师审核同意并在条件允许的情况下，可以自行命题。

本课程设计以上机为主，大部分时间由学生上机操作，必要时配合少量的理论讲授。

三．选题与时间安排1、选题：本课程设计题目为设计实现完整的通信系统仿真平台，根据各个子模块具体实现的不同设置8个不同的题目。

每班每人1组，每人一台具有Matlab仿真环境的主机，每组选作不同的题目，具体选题方法见后续内容。

2、时间安排：本课程设计上机16学时，分4次，每次4学时，具体安排如下：课前准备：了解设计题目，查阅相关文献，复习通信原理的基本知识；上机（14学时）：按照题目要求，完成通信系统设计，编写并调试仿真程序；上机（2学时）：现场验收答辩；课后：撰写课程设计报告，上机结束后一周内上交。

目录实验一信号发生器系统实验 (2)实验二中央集中控制器系统单元实验 (10)实验三脉冲幅度调制（PAM）及系统实验 (18)实验四脉冲编码调制（PCM）及系统实验 (25)实验五增量调制编码系统实验 (38)实验六增量调制系统译码实验 (46)实验七基本锁相环、锁相式数字频率合成器系统实验 (57)实验八二相PSK（DPSK）调制实验 (78)实验九二相（PSK、DPSK）解调器 (88)实验十 FSK调制解调系统实验 (104)实验十一通信系统综合实验 (110)实验一信号发生器系统实验一、实验目的1．了解多种时钟信号的产生方法。

2．掌握用数字电路产生伪随机序列码的实现方法。

3．了解PCM编码中的收、发帧同步信号的产生过程。

二、预习要求阅读本实验原理部分内容，理解信号发生器系统的原理，熟悉各芯片的功能。

三、实验仪器仪表1．THKTXZ-1型通信系统原理综合实验箱；2．双踪示波器；3．繁用表。

四、实验电路工作原理时钟信号乃是其它各其它各级电路的重要组成部分，在通信电路及其它电路中，若没有时钟信号，则电路基本工作条件得不到满足而无法工作。

因此，我们在做电子与通信原理各项实验时，必须先对所有的时钟信号加以了解、熟悉，以便能顺利地进行后面的各项实验。

（一）电路组成信号发生器电路是供给实验箱各实验系统的各种时钟信号和其它有用信号与测试信号，实验电原理框图见图1-1所示：图1-1信号发生器原理框图图1-2是信号发生器电原理图，由以下电路组成： 1．内时钟信号源；2．多级分频及脉冲编码调制（PCM CODEC ）系统收、发帧同步信号产生电路；3．伪随机序列码产生电路； 4．简易正弦信号发生器电路。

（二）电路工作原理 1．内时钟信号源内时钟信号源电路由晶振J 101（4.096MHz ）、电阻R 101和R 102、电容C 101、非门U 101：A 和U 101：B 、U 106：B 组成，若电路加电工作后，在U 101：A 的输出端输出一个比较理想的方波信号，输出振荡频率为4.096MHz ，经过D 触发器进行二分频，输出为2.048MHz 方波信号，输出送到信号转接开关K 101的1脚。

郑州工商学院《通信原理》实验指导书所属课程名称：通信原理院部：工学院专业：通信工程、电子信息工程制定人：张盼盼目录实验一抽样定理实验 (1)实验二 HDB3码型变换实验 (4)实验三 ASK调制及解调实验 (7)实验四 BPSK调制及解调实验 (10)实验一抽样定理实验一、实验目的1、了解抽样定理在通信系统中的重要性。

2、掌握自然抽样及平顶抽样的实现方法。

3、理解低通采样定理的原理。

4、理解实际的抽样系统。

二、实验仪器、设备1、主控&信号源、3号模块各1块2、双踪示波器1台3、连接线若干三、实验原理1、实验原理框图图1 抽样定理实验框图2、实验框图说明实验框图如图3.6所示，抽样信号由抽样电路产生。

将输入的被抽样信号与抽样脉冲相乘就可以得到自然抽样信号，自然抽样的信号经过保持电路得到平顶抽样信号。

平顶抽样和自然抽样信号是通过开关S1切换输出的。

抽样信号的恢复是将抽样信号经过低通滤波器，即可得到恢复的信号。

这里滤波器可以选用抗混叠滤波器（8阶3.4kHz的巴特沃斯低通滤波器）或FPGA数字滤波器（有FIR、IIR两种）。

反sinc滤波器不是用来恢复抽样信号的，而是用来应对孔径失真现象。

要注意，这里的数字滤波器是借用的信源编译码部分的端口。

在做本实验时与信源编译码的内容没有联系。

四、实验内容抽样信号观测及抽样定理验证概述：通过不同频率的抽样时钟，从时域和频域两方面观测自然抽样和平顶抽样的输出波形，以及信号恢复的混叠情况，从而了解不同抽样方式的输出差异和联系，验证抽样定理。

五、实验步骤1、关电，按表1所示进行连线。

2、开电，设置主控菜单，选择【主菜单】→【通信原理】→【抽样定理】。

调节主控模块的W1使A-out输出峰峰值为3V。

3、此时实验系统初始状态为：被抽样信号MUSIC为幅度4V、频率3K+1K正弦合成波。

抽样脉冲A-OUT为幅度3V、频率9KHz、占空比20%的方波。

4、实验操作及波形观测。

第一章信号源实验实验一CPLD可编程数字信号发生器实验一、实验目的1、熟悉各种时钟信号的特点及波形。

2、熟悉各种数字信号的特点及波形。

二、实验内容1、熟悉CPLD可编程信号发生器各测量点波形。

2、测量并分析各测量点波形及数据。

3、学习CPLD可编程器件的编程操作。

三、实验器材1、信号源模块一块2、连接线若干3、20M 双踪示波器一台四、测试点说明CLK1：第一组时钟信号输出端口，通过拨码开关S4选择频率。

CLK2：第二组时钟信号输出端口，通过拨码开关S5选择频率。

FS：脉冲编码调制的帧同步信号输出。

（窄脉冲，频率为8K）NRZ：24位NRZ信号输出端口，码型由拨码开关S1，S2，S3控制，码速率和第二组时钟速率相同，由S5控制。

PN：伪随机码输出，码型为111100010011010，码速率和第一组时钟速率相同，由S4控制。

NRZIN：解码后NRZ码输入。

BSIN：NRZ码的位同步信号输入。

FSIN：NRZ码的帧同步信号输入。

五、实验步骤1、打开电源开关POWER1，使信号源模块工作。

2、观测时钟信号输出波形。

信号源输出两组时钟信号，对应输出点为“CLK1”和“CLK2”，拨码开关S4的作用是改变第一组时钟“CLK1”的输出频率，拨码开关S5的作用是改变第一组时钟“CLK2”的输出频率。

拨码开关拨上为1，拨下为0，拨码开关和时钟的对应关系如下表所示表1-212）根据表1-2改变S5，用示波器观测第二组时钟信号“CLK2”的输出波形3、用示波器观测帧同步信号输出波形信号源提供脉冲编码调制的帧同步信号，在点“FS”输出，共有三种帧同步信号，分别对应2.048M、256K、64K的位时钟。

将拨码开关S4分别设置为“0100”、“0111”和“1001”，用示波器观测“FS”的输出波形。

4、用示波器观测伪随机信号输出波形伪随机信号码型为111100010011010，码速率和第一组时钟速率相同，由S4控制。

实验一HDB3码型变换实验一、实验目的1、了解二进制单极性码变换为HDB3码的编码规则，掌握它的工作原理和实现方法；2、掌握HDB3码的位同步码的提取方法。

二、实验内容1、观察HDB3编译码的各种波形；2、观察全0码和全1码时的HDB3码的编码波形；3、观察从HDB3编码信号中提取位同步信号的过程。

三、实验原理AMI码编码原理：信息代码1变为带有符号的1码即+1或-1，1的符号交替反转；信息代码0仍为0码。

因此，AMI码对应的波形是占空比为0.5的双极性归零码，即脉冲宽度τ与码元宽度（码元周期、码元间隔）Ts的关系是τ=0.5Ts。

AMI码的主要特点是无直流成分，接收端收到的码元极性与发送端完全相反也能正确判断。

译码时只需把AMI码经过全波整流就可以变为单极性码。

HDB3码的编码原理：HDB3码主要解决AMI码在连0过多时同步提取困难的问题。

编码时，将4个连0信息码用取代节000V或B00V代替，当两个相邻V码中间有奇数个信息1码时取代节码000V；有偶数个信息1码（包括0个）时取代节为B00V，其它的信息0码仍为0码。

这样，信息码的1码变为带有符号的1码即+1或-1，HDB3码中1、B的符号符合交替反转原则，而V的符号破坏这种符号交替反转原则，但相邻V码的符号又是交替反转的。

因此，HDB3码是占空比为0.5的双极性归零码。

码如图2-1所示。

设信息码为0000 0110 0001 0000，则NRZ码、AMI码、HDB3信息代码 0 0 0 0 0 1 1 0 0 0 0 1 0 0 0 0NRZ波形AMI码 0 0 0 0 0 1 -1 0 0 0 0 1 0 0 0 0AMI波形HDB3码 B 0 0 V 0 -1 1 -B 0 0 - V 1 0 0 0 VHDB3波形图1-1 NRZ、AMI、HDB3关系图分析表明，AMI码及HDB3码的功率谱如图1-2所示，它不含有离散谱fs成分（fs=1/T,等于位同步信号的频率）。

目录I、模块介绍 (1)1、主控&信号源模块 (2)2、2号模块数字终端&时分多址模块 (9)3、3号模块信源编译码模块 (11)4、6号模块信道编译码模块 (14)5、7号模块时分复用&时分交换模块 (17)6、8号模块基带传输编译码模块 (20)7、9号模块数字调制解调模块 (22)8、13号模块载波同步及位同步模块 (25)9、21号模块 PCM编译码及语音终端模块 (28)II、实验基本操作说明 (30)第一章信源编码技术 (31)实验一抽样定理实验 (31)实验二 PCM编译码实验 (38)实验三 ADPCM编译码实验 (45)实验四△m及CVSD编译码实验 (47)实验五 PAM孔径效应及其应对方法 (53)第二章基带传输编译码技术 (56)实验六 AMI码型变换实验 (56)实验七 HDB3码型变换实验 (61)实验八 CMI/BPH码型变换实验 (66)第三章基本数字调制技术 (70)实验九 ASK调制及解调实验 (70)实验十 FSK调制及解调实验 (72)实验十一 BPSK调制及解调实验 (76)实验十二 DBPSK调制及解调实验 (79)实验十三 QPSK/OQPSK数字调制实验 (82)第四章信道编译码技术 (84)实验十四汉明码编译码实验 (84)实验十五 BCH码编译码实验 (88)实验十六循环码编译码实验 (91)实验十七卷积码编译码实验 (95)实验十八卷积交织及解交织实验 (99)第五章同步技术 (102)实验十九滤波法及数字锁相环法位同步提取实验 (102)实验二十模拟锁相环实验 (110)实验二十一载波同步实验 (112)实验二十二帧同步提取实验 (114)第六章时分复用及解复用技术 (116)实验二十三时分复用与解复用实验 (116)第七章综合实验 (122)实验二十四 HDB3线路编码通信系统综合实验 (122)I、模块介绍本实验平台采用模块化设计。

实验一实验系统概述一、实验目的：了解通信原理综合实验系统的组成结构。

掌握通信原理综合实验系统的使用方法。

对照实验系统进一步加深对通信系统基本模型的认识。

二、实验仪器：通信原理综合实验系统一台电话机两部三、实验原理：通信原理综合实验系统中，涉及有数字调制解调技术、纠错编译码技术、语音编译码技术、数字复接技术、基带传输技术、电话接口技术、数字接口技术等。

该硬件平台模块化功能较强，其电路布局如图所示，系统的每个模块既可以独立完成特定的功能，也可以与其他模块联合起来组成一个相对独立的系统。

实验系统通过下面几个端口与外部进行连接：1. JH02（实验箱左端同步口模块内）：同步数据接口方式。

该接口电平特性为RS422，通过该端口接收外部来的发送数据，并送入调制器中；同时将解调器解调之后的数据通过该端口送往外部设备。

在该接口中，还包括调制解调器提供的收发时钟信号。

在使用RS422接口时需要通过菜单设置，选择调制器输入信号为“外部数据信号”。

2. K002（实验箱中上部左端的中频Q9连接器）：中频发送信号连接器。

调制后的中频信号通过该接口对外输出，一般通过中频同轴电缆送入接收端设备。

3. JL02（实验箱中上部右端的中频Q9连接器）：从信道中来的中频信号（如加噪后的中频信号、无线衰落后的低中频信号）由该接口输入，送入解调模块中进行解调。

4. J007（数字测试信号输入）、J005（模拟测试信号输入）、J006（地）（实验箱左端的信号输入接头）：测试信号输入端。

用于向通信原理综合实验系统中送入各种测试信号。

测试信号的输入能否加入相应模块还与该模块的跳线器设置有关，具体见实验步骤。

5. JF01、JG01：标准异步数据端口A（JF01）和B（JG01）。

A到B的异步传输经过信道传输，B到A为直通方式。

6. PHONE1（电话1模块）、PHONE2（电话2模块）：标准电话接口；用于实现话音信号的输入输出。

在通信原理综合实验系统中，各模块的功能实现，需初始化不同的FPGA程序与数字信号处理DSP程序，并对它们进行一定的管理，这些都是通过操作界面进行选择控制的。

实验一信号源实验一、实验目的1、了解频率连续变化的各种波形的产生方法。

2、了解NRZ码、方波、正弦波等各种信号的频谱。

3、理解帧同步信号与位同步信号在整个通信系统中的作用。

4、熟练常握信号源模块的使用方法。

二、实验内容1、观察频率连续可变信号发生器输出的各种波形及7段数码管的显示。

2、观察点频方波信号的输出。

3、观察点频正弦波信号的输出。

4、拨动拨码开关，观察码型可变NRZ码的输出。

5、观察位同步信号和帧同步信号的输出。

6、观察NRZ码、方波、正弦波、三角波、锯齿波的频谱。

三、实验仪器1、信号源模块2、20M双踪示波器一台3、频率计（可选）一台4、P C机（可选）一台5、连接线若干四、实验原理信号源模块可以大致分为模拟部分和数字部分，分别产生模拟信号和数字信号。

1、模拟信号源部分模拟信号源部分可以输出频率和幅度任意改变的正眩波（频率变化范围100Hz〜lOKHz）、三角波（频率变化范围100战〜1KH刃、方波（频率变化范围100战〜1OKH?:）、锯齿波（频率变化范围100血〜lKIk）以及32KHz> 64KIIz的点频正弦波（幅度可以调节），各种波形的频率和幅度的调节方法请参考实验步骤。

该部分电路原理框图如图1-1所示。

在实验前，我们已经将各种波形在不同频段的数据写入了数据存储器U04,并存放在固定的地址屮。

当单片机U03检测到波形选择开关和频率调节开关送入的信息后，一方面通过预置分频器调整U01中分频器的分频比（分频后的信号频率由数码管SM01〜SM04显示）；另一方面根据分频器输出的频率和所选波形的种类，通过地址选择器选中数据存储器U04中对应地址的区间，输出相应的数字信号。

该数字信号经过D/A转换器U05和开关电容滤波器U06后得到所需模拟信号。

2、数字信号源部分数字信号源部分可以产生多种频率的点频方波、NRZ 码（可通过拨码开关SW01、SW02、SW03改变码型）以及位同步信号和帧同步信号。
